1 安装软件

安装PostgreSQL与 postgis，以及geoserver。

2 数据预处理

对路网的shapefile数据进行处理：

1、打断相交线。
2、拓扑检查。

以上处理均可以在ArcMap中实现，在此不再详细列出操作步骤。注意如果不打断相交线或不进行拓扑检查，很有可能导致后面无法进行最短路径的计算，建议可以先用简单数据进行实验。

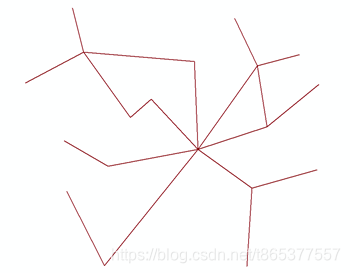

本实验所用的数据为自己绘制的简单数据，数据及属性表如下图所示：
在这里插入图片描述

3 操作postgres

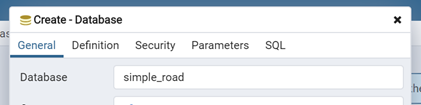

打开pgAdmin，新建名为simple_road的数据库。

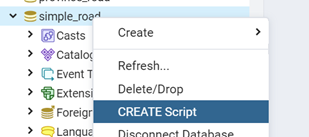

在simple_road数据库上右键打开CREATE Script，对simple_road数据库增加如下的拓展：

CREATE EXTENSION postgis;
CREATE EXTENSION postgis_topology;
CREATE EXTENSION fuzzystrmatch;
CREATE EXTENSION postgis_tiger_geocoder;
CREATE EXTENSION pgRouting;
CREATE EXTENSION address_standardizer;

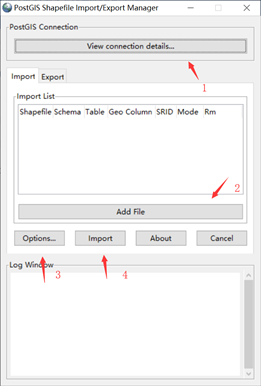

打开postgis shapefile import/export manager工具，进行如下图所示的4个步骤：

（1）点击“view connection details”连接至postgres的simple_road数据库。

（2）点击“add file”选择shapefile文件上传，注意设置SRID为4326，Geo_Colunm为geom。

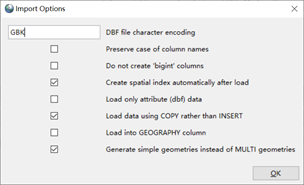

（3）点击“options”进入设置，设置编码为“GBK”以支持中文字段，勾选三个选项，注意必须要勾选最后一个选项，将MULIPOLYLINE简化为POLYLINE。

（4）点击“import”导入数据后，即可在postgres的simple_road数据库中查看到导入的数据。
继续在CREATE Script中输入代码进行以下的步骤：

（1）添加路网线段的起止点，存储线段的首尾编号

ALTER TABLE simple_road ADD COLUMN source integer;
ALTER TABLE simple _road ADD COLUMN target integer;

（2）添加路网道路权重值

ALTER TABLE simple_road ADD COLUMN length double precision;

（3）为权重赋值，这里将路段的长度赋值给权重值

UPDATE simple_road SET length = ST_Length(geom);

（4）回程成本设置，则可支持回程

ALTER TABLE simple_road ADD COLUMN reverse_cost double precision;
UPDATE simple_road SET reverse_cost = length;

（5）创建拓扑结构（数据量较大时，这一步骤需要等待较长）

SELECT pgr_createTopology('province_road',0.0001, 'geom', 'gid');

（6）为source和target字段创建索引

CREATE INDEX source_idx ON simple_road ("source");
CREATE INDEX target_idx ON simple_road ("target");

（7）创建起点经度x1、起点纬度y1、终点经度x2、终点纬度y2

ALTER TABLE simple_road ADD COLUMN x1 double precision;
ALTER TABLE simple_road ADD COLUMN y1 double precision;
ALTER TABLE simple_road ADD COLUMN x2 double precision;
ALTER TABLE simple_road ADD COLUMN y2 double precision;

（8）给x1、y1、x2、y2复制

UPDATE simple_road SET x1 =ST_x(ST_PointN(geom, 1));
UPDATE simple_road SET y1 =ST_y(ST_PointN(geom
