威科达科技—资深工程师关于防治干扰的秘籍分享

关键词： 静电 干扰 噪声滤波

作为工控行业的工程师，在做系统集成和调试过程中，考虑最多的和最怕遇到的问题就是干扰，它如影随行、无影无踪但又无处不在，在你不经意间就跳出来与你作对。真的是让工程师们抓破了头皮，薅掉了胡子，头痛不已。

现将威科达科技资深工程师在处理干扰问题的不传之密分享出来，希望能对大家有所启发和帮助。话不多说，直接上干货。

一，我们经常遇到的干扰问题归纳起来大致会有以下几种表现：

1. 热插拔时，端口损坏；
2. 手能触及的地方设备带电、漏电打火，器件损坏；
3. 经常误报故障；

4、电磁阀、接触器等动作时，伺服误报故障；

5、干扰其他设备；

6、编码器、发脉冲线、通信线、i/o等信号被干扰。

二，引起干扰的原因及防治方法

1，静电

表现：热插拔时，端口损坏；手能触及的地方带电、打火，器件损坏；经常误报故障；

特点：电压高，几千至几万伏，作用时间短，只有几纳秒，易产生放电、击穿电子元器件，破坏力极大；

防治对象：人体能接触到位置，经常热插拔的端口。

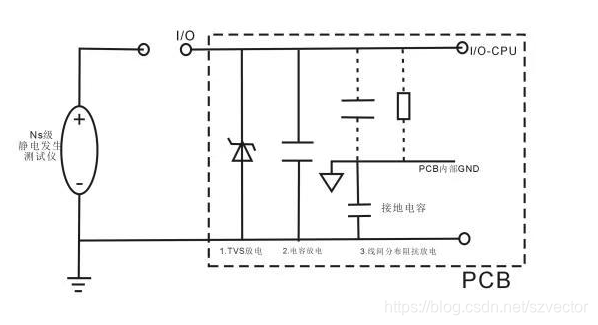

防治方法：接地，把所有的地共到一起（交流接地也算共地），加TVS、加电容泻放，使静电导到大地。



正确的共地接线图

2，电快速瞬变脉冲群

表现：电磁阀、接触器等动作时
