深圳南柯电子｜EMC电机控制器测试整改：从理论到实践的跨越

在当今电子技术日新月异的时代，电机控制器作为电动汽车、自动化设备等领域的核心部件，其电磁兼容性（EMC）性能直接关系到产品的可靠性、安全性和稳定性。EMC测试整改，作为提升电机控制器电磁兼容性的关键步骤，不仅是一项技术挑战，更是确保产品在复杂电磁环境中稳定运行的重要保障。

一、EMC电机控制器测试整改的重要性

EMC，即电磁兼容性，包括电磁干扰（EMI）和电磁抗扰度（EMS）两个方面。对于电机控制器而言，良好的EMC性能意味着能在复杂的电磁环境中稳定运行，同时不对周围环境产生不必要的电磁干扰。这直接关系到电动汽车的续航能力、驾驶安全以及控制系统的稳定性。因此，EMC电机控制器测试整改不仅是满足法规要求的必要环节，更是提升产品品质、增强市场竞争力的关键举措。

二、EMC电机控制器测试整改的标准与流程

电机控制器的EMC测试需遵循一系列国际标准，如ISO 14000系列、IEC 61000系列及各国的特定标准（如中国的GB/T标准）。这些标准详细规定了测试方法、测试频率范围、限值要求等，确保测试结果的可比性和有效性。测试流程通常包括以下几个步骤：

1、测试准备：搭建满足特定电磁屏蔽和接地要求的测试环境，检查电机控制器的电气连接、接地情况、屏蔽措施等，确保测试条件的一致性和准确性；

2、传导发射测试：评估电机控制器在工作时通过电源线或信号线向外部传输的电磁能量，确保其在规定限值以下；

3、辐射发射测试：关注电机控制器直接辐射到空间的电磁波，采用天线接收并测量电机控制器周围一定距离内的电磁场强度，评估其是否满足相关标准的要求；

4、电磁抗扰度测试：模拟电机控制器在实际应用中可能遇到的各种电磁干扰场景，如静电放电（ESD）、快速瞬变脉冲群（EFT）、射频电磁场（RF）等，验证其在这些条件下的工作稳定性和可靠性。

三、EMC电机控制器测试整改的常见问题及策略

在EMC测试中，电机控制器可能面临多种问题，如辐射超标、传导干扰大、静电放电敏感等。针对这些问题，可以采取以下整改策略：

1、减弱干扰源

（1）加去耦电容：选择容量在0.01μF到0.1μF之间的电容，并尽量缩短电容器的引线，以减少噪声耦合；

（2）加衰减器：对晶振等辐射较强的元件加衰减器，以降低其辐射强度；

（3）重新布线：使信号线尽量远离辐射源，减少耦合干扰。

2、屏蔽与接地

（1）屏蔽：加屏蔽罩、外壳屏蔽或PCB走线布局屏蔽，以抑制通过空间传播的各种电磁干扰；

（2）接地：正确选择和布置接地方式，如单点接地适用于低频电路，多点接地适用于高频信号，以有效吸收或转嫁高能量干扰源。

3、滤波

（1）电容滤波：使用电容对高频信号进行滤波，减小干扰信号的幅度；

（2）RC滤波和LC滤波：结合电阻和电感或电容组成滤波电路，进一步提高滤波效果。

4、吸收电磁波

（1）电路串联磁珠法：在电路中串联磁珠，以吸收特定频率的电磁波；

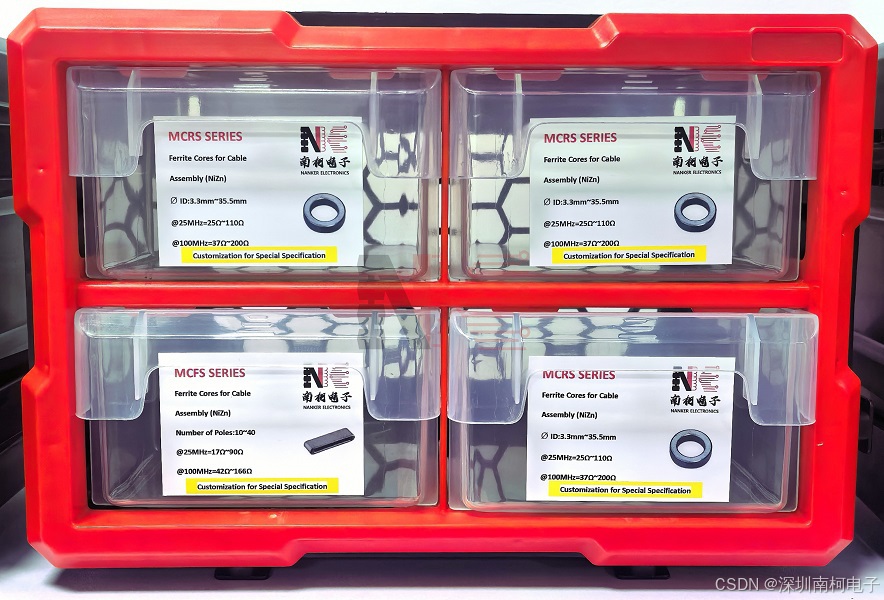

（2）绕穿磁环法：将电缆绕在磁环上以吸收电磁干扰，适用于长距离信号线。

四、EMC电机控制器测试整改的实战案例分析

以某款电机控制器为例，在EMC测试中发现辐射超标问题。经过分析，确定问题主要由电源线干扰和信号线耦合干扰引起。针对这些问题，采取了以下整改措施：

1、电源线整改：在电源线入口处安装电源线滤波器，以防止干扰进入设备；

2、信号线整改：在信号线上安装共模扼流圈和滤波电容，以抑制电磁干扰。同时，对信号线进行重新布线，使其尽量远离辐射源；

3、接地整改：优化接地方式，确保信号地线与电源及安全地线隔离，并在电源线接大地处单点连接。

经过整改后，再次进行EMC测试，结果显示电机控制器的辐射发射水平显著降低，符合相关标准要求。这一案例充分展示了EMC测试整改的复杂性和细致性，以及通过科学方法和有效措施提升电机控制器电磁兼容性能的重要性。

五、EMC电机控制器测试整改的持续监测与改进

EMC测试整改不仅仅是解决当前的问题，还需要进行持续的监测和改进。随着技术的不断发展和市场的变化，EMC标准可能会有所更新，因此需要定期更新整改措施和设计方案，以确保产品始终符合最新标准。同时，通过持续监测可以及时发现新的电磁干扰问题，确保设备始终在复杂电磁环境中稳定运行。

综上所述，EMC电机控制器测试整改是一个系统工程，涉及电子设计、材料选择、工艺制造等多个方面。通过深入理解EMC测试标准与方法，结合实际情况灵活应用整改策略，可以有效提升电机控制器的EMC性能，保障其在复杂电磁环境中的稳定运行。未来，随着电动汽车和自动化技术的不断进步，对EMC电机控制器测试整改的要求将更加严格，持续的技术创新与优化将是应对挑战的关键。让我们携手共进，为打造更加安全、可靠、高效的电机控制器产品贡献力量。
