引言
GOA 液晶面板以其集成化优势在显示领域备受关注,其中扫描电路作为核心组成部分,直接影响面板显示效果。随着面板技术的发展,扫描电路的稳定性和可靠性愈发关键,研究其故障及修复方法对提升面板生产与使用价值意义重大。
GOA 液晶面板扫描电路的工作原理与结构
GOA 液晶面板扫描电路集成于玻璃基板,由多级移位寄存器构成,通过时钟信号与控制信号驱动,逐行扫描激活液晶像素。其结构紧凑,减少了外部驱动芯片的使用,降低成本并提高集成度。在工作时,各级移位寄存器按顺序接收和传递扫描信号,从第一级开始,时钟信号驱动电路产生脉冲,使扫描信号依次向后一级传递,从而实现对液晶面板逐行扫描,控制像素点的显示状态,为图像显示提供基础驱动 。
GOA 液晶面板扫描电路常见故障
开路故障
由于制造工艺中的材料缺陷、光刻误差等原因,扫描电路中的金属导线可能出现开路。开路会导致扫描信号无法正常传输,对应行的像素无法被激活,从而在面板上出现水平亮线或暗线等显示异常。例如,在某批次 GOA 液晶面板生产中,因金属导线沉积不均匀,出现多处开路故障,影响了产品质量。
短路故障
短路故障常因绝缘层损坏或异物残留引发。当扫描电路中不同线路间发生短路时,会改变信号的传输路径和电平,导致像素点错误显示,出现花屏、局部异常闪烁等现象。如在实际使用中,因灰尘进入面板内部造成线路短路,使得显示画面出现紊乱。
GOA 液晶面板扫描电路的激光修复方法
开路修复
利用激光修复开路故障时,通过显微镜和高精度定位系统确定开路位置,激光束聚焦于开路处。激光的高能量使断路处的导电材料瞬间熔化,在冷却凝固后重新连接形成通路,恢复扫描信号的传输。在修复过程中,需精确控制激光的能量和作用时间,避免对周围电路造成损伤。
短路修复
针对短路故障,激光修复机在精准定位短路点后,利用激光的高能量将多余导电物质去除,恢复线路间的绝缘性。通过调节激光参数,可实现对微小短路区域的精确修复,确保扫描电路信号传输正常,使面板显示恢复正常 。
高精密激光线路修复机

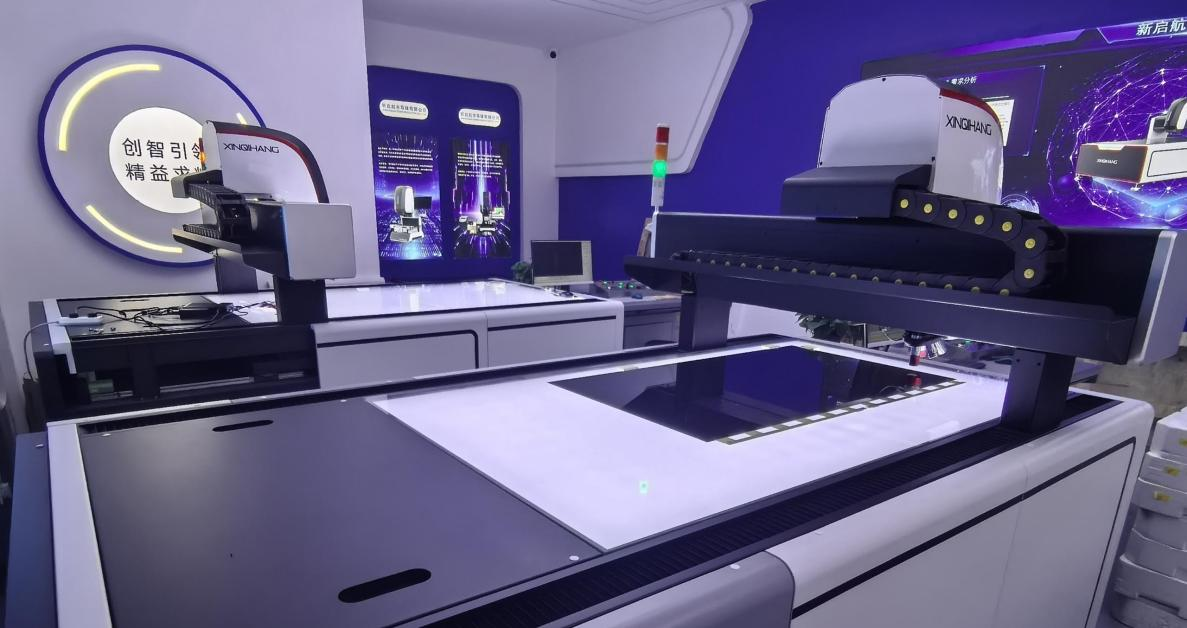

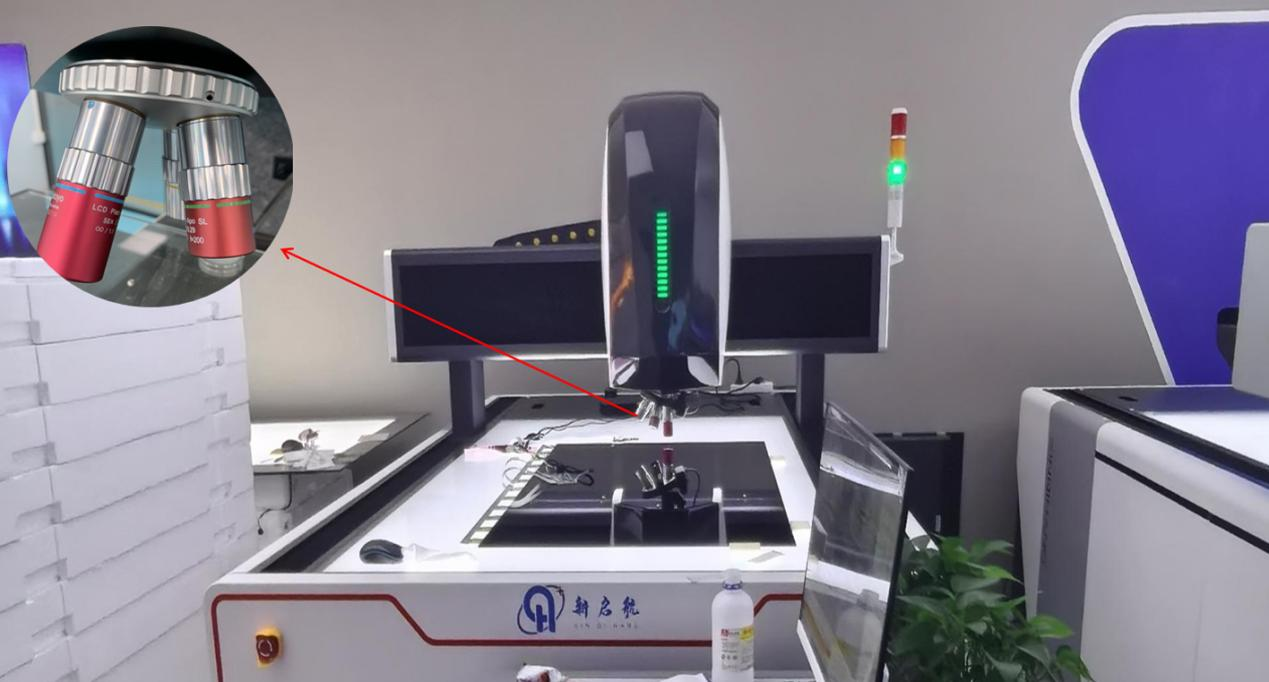

新启航半导体有限公司水冷手动激光修复设备搭载 NW 激光器含精密光学、镭射加工/观测专用显微镜、镭射加工/观测专用光学物镜,X/Y 手动调节、Z 轴半自动调节,大理石精密光学基础载物平台。可针对工件特定材质层进行短路缺陷修补处理,具备强大的镭射修复能力。
1,适用场景
适用于TFT-LCD系列液晶面板,可适用面板尺寸15.6寸至120寸。修复LCD不良现象:亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线,横网等进行镭射修复。
2,先进的控制系统

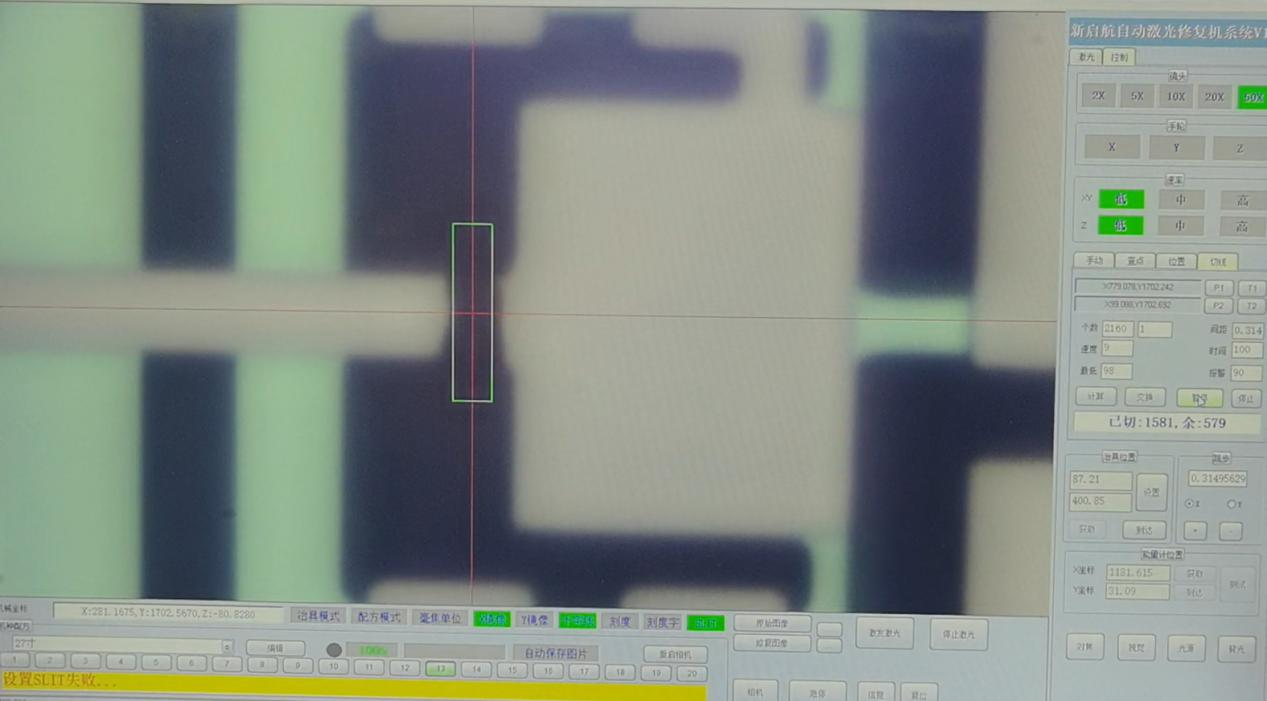

使用了多线程技术,COM 技术及运动算法,图像视觉算法,实现电机驱动系统,激光控制系统,图像识别系统的联动控制,对机器实现微米级控制,准确找到产品缺陷点。全自动四孔鼻轮调焦(可选配四孔电动鼻轮),可供用户具有更多是选择;并且设备操作界面简单直观,降低人员的操作门槛。
3,高兼容性软件系统
不同型号的激光控制器通讯协议是不一样的,为兼容不同激光器,软件将不同型号激光器通讯集中到一个软件中,使用软件选项来激活当前激光器,这样做到激光器对操作者来说是透明的,操作人员只关注工艺与功能,不必关心具体所使用的激光器类型。
