使用 CP2102通过串口下载程序到STM32F103中 (MCUISP)

本文详细介绍了如何使用CP2102通过串口下载程序到STM32F103中,包括所需的软件和硬件准备、接线步骤、下载软件的设置与操作,以及程序验证方法。即使不连接5V电源线,也能成功下载。在下载后,程序可以正常运行,Boot 0的状态对运行似乎没有影响,但一般建议将其调回低电平。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

网上有很多人写了,但是每个人说得有些不一样,可能是每个人的接线、配置、板子都有不同。

这里附上我自己的情况,给新入手的一个参考。



一、准备软件2个

1).串口驱动  CP210x_Universal_Windows_Driver (官网下的CP2102的驱动程序)

2).下载程序的软件。mcuisp.exe (csdn中很多)



二、准备硬件2个

1)CP2102的转换器(下载器)和 杜邦线4根

2)  stm32核心板

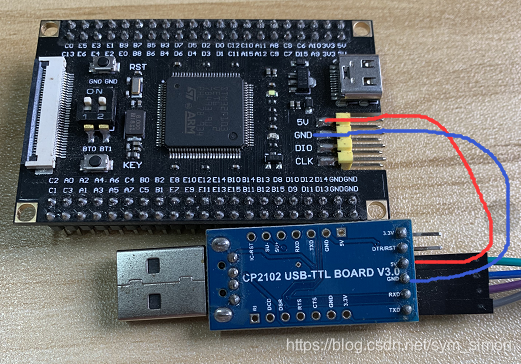

三、连线

CP2102有6个输出引脚:3.3V、  DTR/RST、5V、GND、RXD、TXD

接线方式为:

1. 将 5V的接 STM32的5V电源;    GND和STM32的GND相接。 (如果接3.3V,那么无法下载)

    (针对网上有人说,5V这个电源线先不接,等点击MCUISP下载程序中的,”开始编程“ 按钮再接上这个线,然后复位。

       通过我自己的测试发现,先接还是后接这个5V线,都可以下载,没有影响)

2. RXD 和TXD 分别对接 STM32的 TX、RX。

(如果接错了,就无法下载了,这点要注意)

(所有STMF10x系列的开发,都是通过USART1串口来下载的,因此都是接的PA9、PA10)
