小白关于A类功放效率的理解（LoadPull)

        此文章是学习过程中的遇到了疑问，后再慢慢寻找资料进行解惑的，因此内容肯定有些不足甚至错误，请大家多提意见，一起交流。

关于理想A类功放效率理解：

1.1 A类功放的特点与其静态工作点：

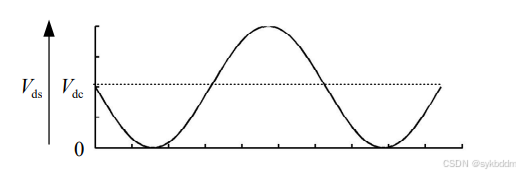

在 A 类功放中，当外部没有信号进入时，电源依旧工作来维持晶体管的静态工作点，使得晶体管一直处于导通状态。这是为了保证在输入信号的整个周期内，晶体管都能够对信号进行放大，不会出现信号在某段时间无法被放大的情况。

所以要保证A类的特点，交流信号的幅度和静态工作点就要相互配合了，保证全周期导通。

总结：就是静态工作点的抬高，后续分析时遵守交直流独立分析的原则。

1.2 功放效率定义为：

（更为准确的说法是漏端效率，但是无关紧要）

P_delivered为输出交流功率（AC），P_supply为电源功耗（DC）。

效率最高，意味着实现P_delivered的最大传输。

考虑到晶体管的最大允许电压电流，实现最大传输的理想情况应该是电压电流同时达到最大值，但为什么这么考虑呢？

结合A类的静态工作点：

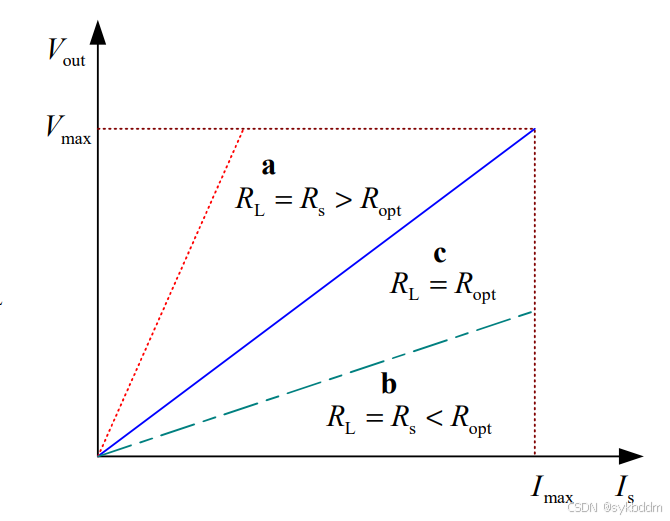

如果没做到电压电流同时达到最大值，那么将会有两种情况出现：见a,b线

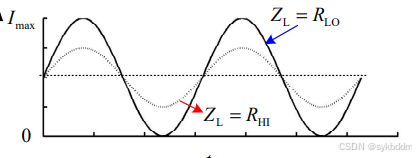

可见，对于a线，当电压达到Vmax，电流受限，达不到Imax：对应下图虚线部分

因此a线对应的负载值，在去计算功率时，电流的有效值必然是会比最佳值低的，也就是达不到最大功率传输了。问题来了，功率怎么计算？

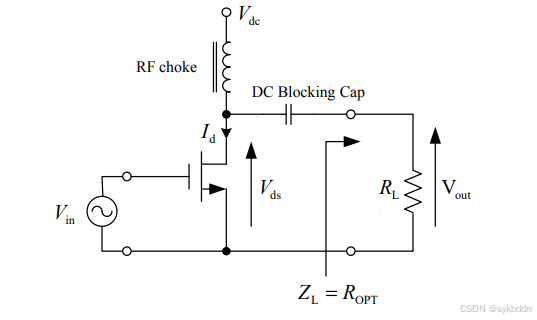

先看图：

之前说了，交直流要独立分析，这时候负载得到的功率是不把直流考虑在内的（耦合方式），这是因为直流电只把功放启动了，我输入的只有交流，放大的也只是交流成分。

这时候，负载接收到的功率计算只是单独一个正弦信号的计算。（可以用Vrms*Irms*cos(theta)来计算，纯实数的负载cos(theta)就是1了，无相位差）

因此我们要做到最佳效率，就要找最佳负载，对应的方法就是负载牵引，由于实际设计中涉及到的多数是阻抗的计算，因此Loadpull多借以仿真软件实现。
