20180511-Allegro16.6 NC Drill和Optimize drill head travel的关系

最新推荐文章于 2024-10-29 10:46:53 发布
原创 最新推荐文章于 2024-10-29 10:46:53 发布 · 1.5k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍在Allegro中使用Optimizedrillheadtravel功能优化钻孔路径的方法。通过该功能，可以显著减少钻孔行程距离，提高电路板加工效率。优化前后的行程距离对比显示，从6.94米降至2.01米。

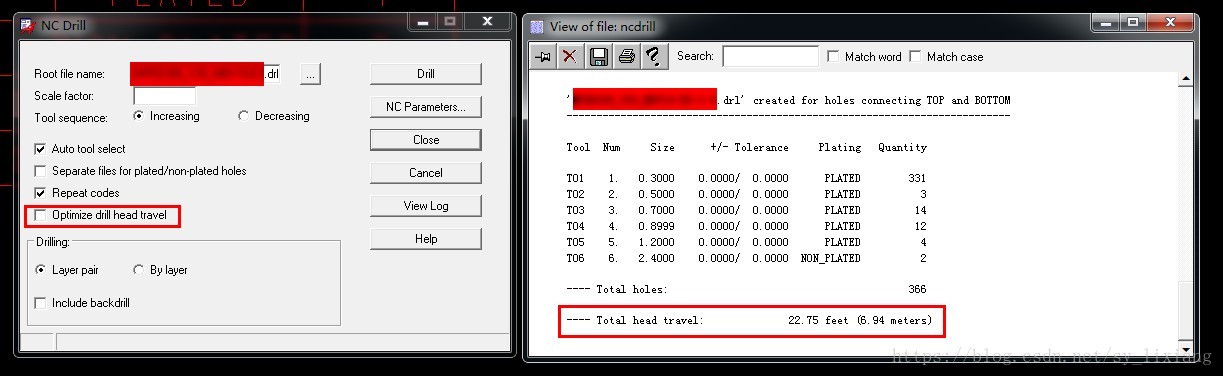

这里写图片描述

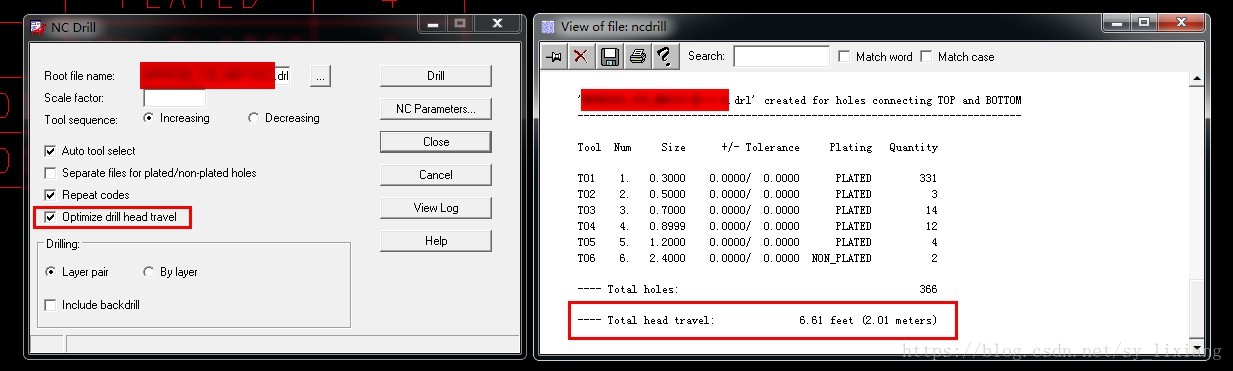

这里写图片描述

观察上述两张图片可知，在Allegro中出钻孔文件时，勾选Optimize drill head travel选项，优化效果明显。

Optimize drill head travel功能为优化钻头行程，同一块电路板，优化前行程距离6.94米，优化后2.01米。

经与深圳嘉立创的技术人员交流后得知，
