DNS/ENUM协议个人理解

        DNS (Domain Name System)域名系统是一种用于TCP/IP应用程序的分布式数据库，它提供主机名字和IP地址之间的转换及有关电子邮件的选路信息。

        ENUM是利用DNS机制，将E.164号码与基于DNS架构的业务资源URI结合。在国际标准下，在DNS系统中增加一个新域名（例如e164.arpa），存放各资源URI，建立E.164号码与可访问资源的映射，提供用电话号码访问资源的途径。在IMS中电话号码在ENUM中存在一一对应关系。当前若某个号码能查到ENUM信息则说明是IMS用户，查不到则走CS电路域疏通话务。

DNS和ENUM在IMS域中用于信令消息路由。DNS处理网元域名到IP地址的映射。

DNS协议对UDP和TCP协议均支持，主要使用UDP。DNS在协议栈中的位置如所示。

DNS/ENUM在协议栈中位置

上层应用
DNS/ENUM
TCP	IP
IP











         DNS消息采用文本方式编码并使用UTF-8字符集。DNS消息分为两类：请求消息和响应消息。DNS消息由五部分组成，即：消息头（header）、问题部分（Question）、回答字段（Answer）、授权字段（Authority）、附加信息字段（Additional）。

DNS查询分为五类： NAPTR查询，A查询，AAAA查询，NS查询，SRV查询

NAPTR查询：向服务端发送一个NAPTR（Naming Authority Pointer）记录查询请求，期望服务端将NAPTR所对应的资源记录返回客户端。域名查询结果为协议+域名形式。

例：  ims.com ---->  _sip_udp.ims.com

SRV查询：向服务端发送一个SRV记录查询请求，期望服务端将服务（SIP服务、Mail服务等）对应的主机名和端口号返回客户端。

例： _sip_udp.ims.com   --->   atspool1.hb.chinamobile.com:5060

A查询：向服务端发送一个A记录查询请求，期望服务端将域名所对应的IP地址(IPv4)返回客户端。

AAAA查询：向服务端发送一个AAAAA记录查询请求，期望服务端将域名所对应的IP地址(IPv6)返回客户端。

例： ims.com   --->    123.124.125.126

NS查询：向服务端发送一个NS（Network System）记录查询请求，期望服务端将一个域所对应的授权名字服务器或IP地址返回客户端。

例：   ims.com  ----->  123.124.125.126

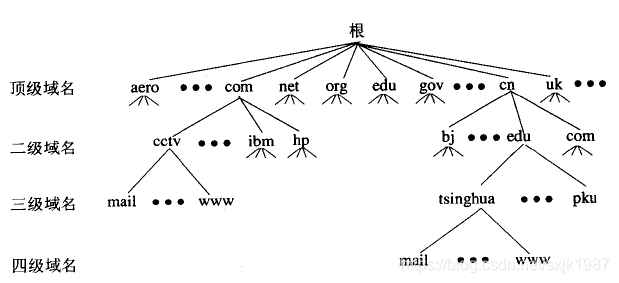

域名www.baidu.com从左到右实际上是一个范围从小到大的过程，.com域名下baidu公司的一个www服务器。

不考虑本地DNS设备缓存的情况下，DNS查询www.baidu.com 也是从.com处查询到baidu公司，然后再查到www服务器地址。

        DNS反向查询：DNS反向查询允许DNS客户端根据已知的IP地址查找主机对应的域名，设置了特殊的in-addr.arpa反向查询域用于反向查询

         例：9.5.6.7  ---》 查询结果 www.abc.com

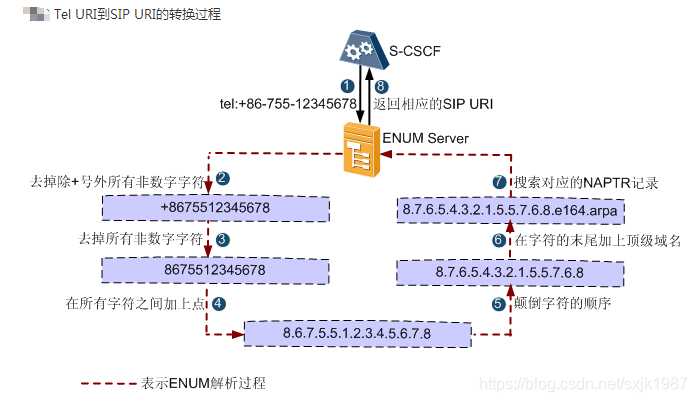

        ENUM在IMS域中用于信令消息路由。ENUM处理TEL URI到SIP URI的映射。普通手机号码格式 13X-ABCD-EFGH，ABCD一般指区域码，EFGH对应区域码下的具体号码。与www.abc.com域名从左到右是从小到大的关系，手机号码正好是相反，顺序是国家+号段+区域码+4位号码。故ENUM查询需将号码倒序进行查询。

        例：ENUM查询：  8675512345678 号码被转换成8.7..6.5.4.3.2.1.5.5.7.6.8.e164.arpa 去查询对应的SIP域名sip:+8675512345678@ims.com。后续可以根据SIP域名去进行路由寻址。
