【大数据分析】基于Graphx的shortestpath源码解析

简介

Graphx 集成了shortestpath 最短路径算法，具体采用的是迪杰斯特拉算法，引用库为：org.apache.spark.graphx.lib.ShortestPaths。该算法用于计算图中所有的到目标点（点集）的距离。

shortestpath的大致使用方法

val landmarks = Seq(1, 4).map(_.toLong)
val results = ShortestPaths.run(graph, landmarks)

根据上面的代码可知：
（1）landmarks 是需要被计算与 graph 所有节点距离的节点（作为目标点）。
（2）landmarks 里的节点实际上也是 graph 中的节点，只是节点 id 被抽了出来。
（3）Seq 说明 landmarks 是一个集合。

算法解析

Graphx图数据处理基础：Pregel

Pregel是Google提出的大规模分布式图计算平台，专门用来解决网页链接分析、社交数据挖掘等实际应用中涉及的大规模分布式图计算问题。目前的图计算模型基本上都遵循BSP计算模式。

（1）消息传递。基于Pregel实现的图算法基本上都通过节点与节点之间传递消息来实现。总体上可分为初始化阶段，发送消息前，发送消息后（接收消息）三个阶段。
（2）节点状态。休眠（inactive）和激活（active），每次Pregel仅会针对处于激活态的节点进行消息传递。
（3）算法的每次迭代都是针对所有“激活”的数据进行处理。

ShortestPaths流程简述

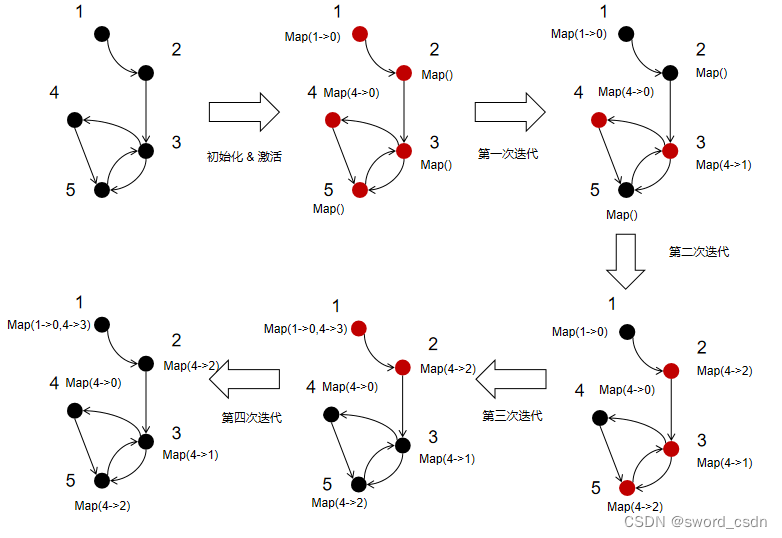

假设有一份图数据 G，它的节点为 V ，目标节点集合为 LANDMARKS，如上图所示，LANDMARKS={1,4}
针对图算法的三个阶段，ShortestPaths的实现过程如下所示：
一、初始化阶段：
（1）为每一个V赋予一个 Map，来存储它与节点 T（LANDMARKS中的节点）的距离，如果该节点也存在在LANDMARKS中，则初始值为0，否则赋予一个空Map。
（2）将G中的点全部激活（上图为红色），然后所有的 v 会同时以自身作为出发点，探索整个G，来填充自己的 Map。

二、一次迭代内的内容
（1）针对所有处于激活态的节点做处理，实际上是针对所有S或者T处于激活状态的 S->T （点-边->点）元组。
（2）对于每个S->T元组，先获取T中的Map（简写为T(Map)），将 T(Map)中的value+1后与S中的Map（简写为S(Map)）做一次Merge，如果Merge的结果与S原本的结果相等，则将T(Map)作为消息传递给S。否则，则不发生消息传递。
（3）发生消息传递，S收到消息，将消息中的内容与S(Map)做一次Merge。结果作为新的S(Map)，此时收到消息的S处于激活态。下一次迭代会将与S相关的三元组进行（2）
（4）不发生消息传递，该S->T元组由于不发生消息传递，进入休眠。如果某一个节点B处于A->B->C的元组关系中，而A->B元组发生了消息传递，而B->C没有，则B依然处于激活状态。
（5）重复（1），（2），（3），（4）直到没有处于激活态的节点。

ShortestPath源码

package com.edata.bigdata.algorithm.networks

import org.apache.spark.graphx.{EdgeTriplet, Graph, Pregel, VertexId}

import scala.reflect.ClassTag

/**
 * @author: Alan Sword
 * @description: Compute node connectivity between all pairs(or partly) of nodes.
 */

object ShortestPath extends Serializable {

  /**
   * @description: A Map definition that used to create the Map attributes for each vertex
   */
  type APNCMap = Map[VertexId, Int]

  /**
   * @param x : element that used to create a APNCMap
   * @description: update the apncmap by adding 1 to each element
   * @return : APNCMap type object
   */
  private def makeAPNCMap(x: (VertexId, Int)*) = Map(x: _*)

  /**
   * @param apncmap ：the map attributes that needed to update
   * @description: update the apncmap by adding 1 to each element
   * @return apncmap
   */
  private def updateAPNCMap(apncmap: APNCMap): APNCMap = apncmap.map { case (v, d) => v -> (d + 1) }

  /**
   * @param apncmap1 :the first APNCMap that needed to merge
   * @param apncmap2 :the second APNCMap that needed to merge
   * @description: merge two key set，and then merge two APNCMap by choosing the smaller of two elements with the same key
   * @return
   */
  private def mergeAPNCMap(apncmap1: APNCMap, apncmap2: APNCMap): APNCMap = {
    (apncmap1.keySet ++ apncmap2.keySet).map {
      k => k -> math.min(apncmap1.getOrElse(k, Int.MaxValue), apncmap2.getOrElse(k, Int.MaxValue))
    }(collection.breakOut)
  }

  /**
   * @param id   : vertex id
   * @param attr : the APNCMap's attributes of vertex
   * @param msg  : the message received by the vertex
   * @description: this function will be called when a vertex receive a message, and it will merge the vertex's original attributes and APNCMap-type message
   * @return
   */
  def vertexProgram(id: VertexId, attr: APNCMap, msg: APNCMap): APNCMap = {
    mergeAPNCMap(attr, msg)
  }

  /**
   * @param edge : the triple ( S->T ) in graph
   * @description: call updateAPNCMap with T's attributes as the argument，and then call mergeAPNCMap with its result and S's attrubutes as arguments
   * @return
   */
  def sendMessage(edge: EdgeTriplet[APNCMap, _]): Iterator[(VertexId, APNCMap)] = {
    val newAttr = updateAPNCMap(edge.dstAttr)
    if (edge.srcAttr != mergeAPNCMap(newAttr, edge.srcAttr))
      Iterator((edge.srcId, newAttr))
    else
      Iterator.empty
  }

  /**
   * @param graph     : All the vertexs in graph will be taken as the starting vertexs
   * @param landmarks : All the vertexs in landmarks will be taken as the target vertexs
   * @tparam VD :the type of vertex's attributes
   * @tparam ED :the type of edge's attributes
   * @description: The main running method,including several steps:
   *               1.Initialization,initialize the APNCMap attributes for each vertex & activate all the vertex.
   *               2.Sending Message,for each triple that contain active vertex,determine whether a message needs to be send,if not,inactivate the related vertex.
   *               3.Receiving Message,recieve message & active the related vertex.
   * @return
   */
  def run[VD, ED: ClassTag](graph: Graph[VD, ED], landmarks: Seq[VertexId]): Graph[APNCMap, ED] = {
    //initialization,initialize the APNCMap attributes for each vertex & active all the vertex
    val APNCGraph = graph.mapVertices { (vid, attr) =>
      if (landmarks.contains(vid)) makeAPNCMap(vid -> 0) else makeAPNCMap()
    }
    // all the vertex will receive this message, and be activated
    val initialMessage = makeAPNCMap()
    //for each triple that contain active vertex,determine whether a message needs to be send,if not,inactivate the related vertex
    //recieve message & active the related vertex
    Pregel(APNCGraph, initialMessage)(vertexProgram, sendMessage, mergeAPNCMap)
  }
}
