深度学习：边缘检测（Edge Detection）

摘要：本文深入讲解图像处理中的核心概念——边缘检测，从传统卷积滤波器出发，逐步过渡到基于神经网络的自动学习方法，帮助理解计算机视觉的基础原理。

---

一、什么是边缘检测？

边缘检测（Edge Detection）是图像处理中的一项关键技术，用于：

✅ 识别图像中物体的轮廓或边界，即像素值发生剧烈变化的地方。

🌐 类比理解：

• 就像我们用铅笔勾勒出照片中人物的轮廓；
• 在 AI 中，模型通过计算像素梯度来找出“明暗交界”的位置。

---

二、边缘的本质：亮度突变

在灰度图像中，边缘 = 亮度快速变化的区域。

例如下图中，黑色与白色交界处就是边缘：

[ 黑色 ] [ 白色 ]

🔍 检测方法：使用卷积运算，通过特定滤波器（Kernel）扫描图像，寻找强度跳跃。

---

三、经典边缘检测滤波器

✅ 1. 垂直边缘检测器（Vertical Edge Detector）

[ 1  0 -1 ]
[ 1  0 -1 ]
[ 1  0 -1 ]

🧪 示例：

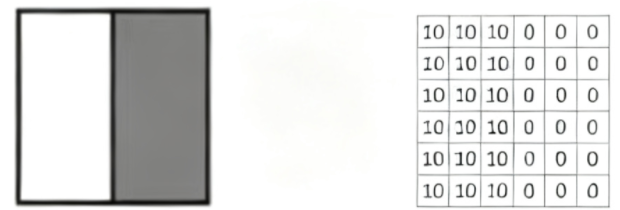

将该滤波器应用于以下图像（左侧亮，右侧暗）：

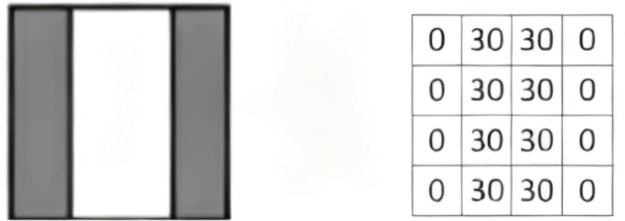

✅ 卷积结果：

📌 结果说明：中间竖条为高亮，表示检测到了从亮到暗的垂直边缘（正边缘）。

---

✅ 2. 负边缘检测器（Negative Vertical Edge）

[-1  0  1]
[-1  0  1]
[-1  0  1]

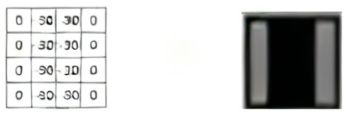

💡 作用：检测从暗到亮的边缘（负边缘），结果为负值。

---

✅ 3. 水平边缘检测器（Horizontal Edge）

[ 1  1  1]
[ 0  0  0]
[-1 -1 -1]

💡 作用：检测水平方向上的亮度变化。

---

四、正边缘 vs 负边缘

类型	定义	示例
正边缘	从亮 → 暗 的过渡	图像左侧明亮，右侧黑暗
负边缘	从暗 → 亮 的过渡	图像左侧黑暗，右侧明亮

⚠️ 注意：正负边缘通常成对出现，可用于增强轮廓清晰度。

---

五、为什么需要多种滤波器？

不同角度的边缘需要不同的滤波器来捕捉：

角度	滤波器示例
0°（垂直）	[1 0 -1] 等
90°（水平）	[1 1 1; 0 0 0; -1 -1 -1]
45°	自定义组合
135°	对称设计

💡 实际应用中常使用 Sobel、Prewitt、Laplacian 等标准算子。

---

六、从人工设计到自动学习

❌ 传统方式：手工设计滤波器

• 所有滤波器由人类专家手动构造；
• 缺点：无法适应复杂场景，泛化能力弱。

✅ 现代方式：神经网络自动学习

我们可以把滤波器看作一组可训练参数 ：

[w1 w2 w3]
[w4 w5 w6]
[w7 w8 w9]

然后通过反向传播不断优化这些权重，让网络自己“学会”最有效的边缘检测器！

🎯 目标：找到最优滤波器，不仅能检测垂直/水平边缘，还能识别斜边、曲线等复杂结构。

---

七、神经网络如何实现边缘检测？

在 CNN 中，第一层卷积核的作用就类似于边缘检测器：

• 每个卷积核负责提取一种特征（如垂直边缘、水平边缘）；
• 经过训练后，网络会自动学习出最适合任务的滤波器；
• 不再依赖人为设定。

🔄 这正是深度学习的强大之处：让数据说话，让模型自己发现规律。

---

八、总结

🔑 边缘检测是计算机视觉的基石 —— 它帮助机器“看见”世界的基本结构。

对于开发者而言，掌握边缘检测意味着：

1. 理解图像底层特征；
2. 掌握卷积运算的核心思想；
3. 为后续目标检测、语义分割打下基础。

---

✅ 一句话总结

当你看到一张图片时，请记住：那些黑白交界的地方，就是机器眼中的“世界轮廓”——而边缘检测，就是它认识世界的起点。
