本文介绍了一段使用51单片机实现LED流水灯效果的程序代码，并详细解析了其中的延时函数及主循环逻辑。通过控制P2口的状态变化来实现LED灯的依次点亮和熄灭效果。

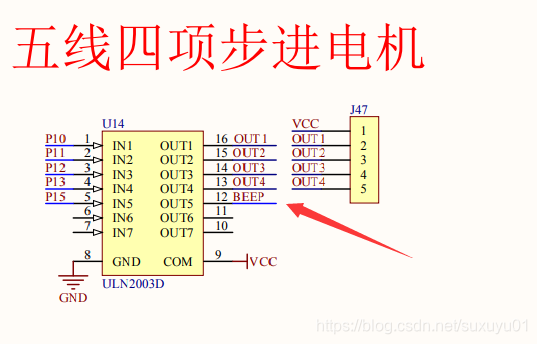

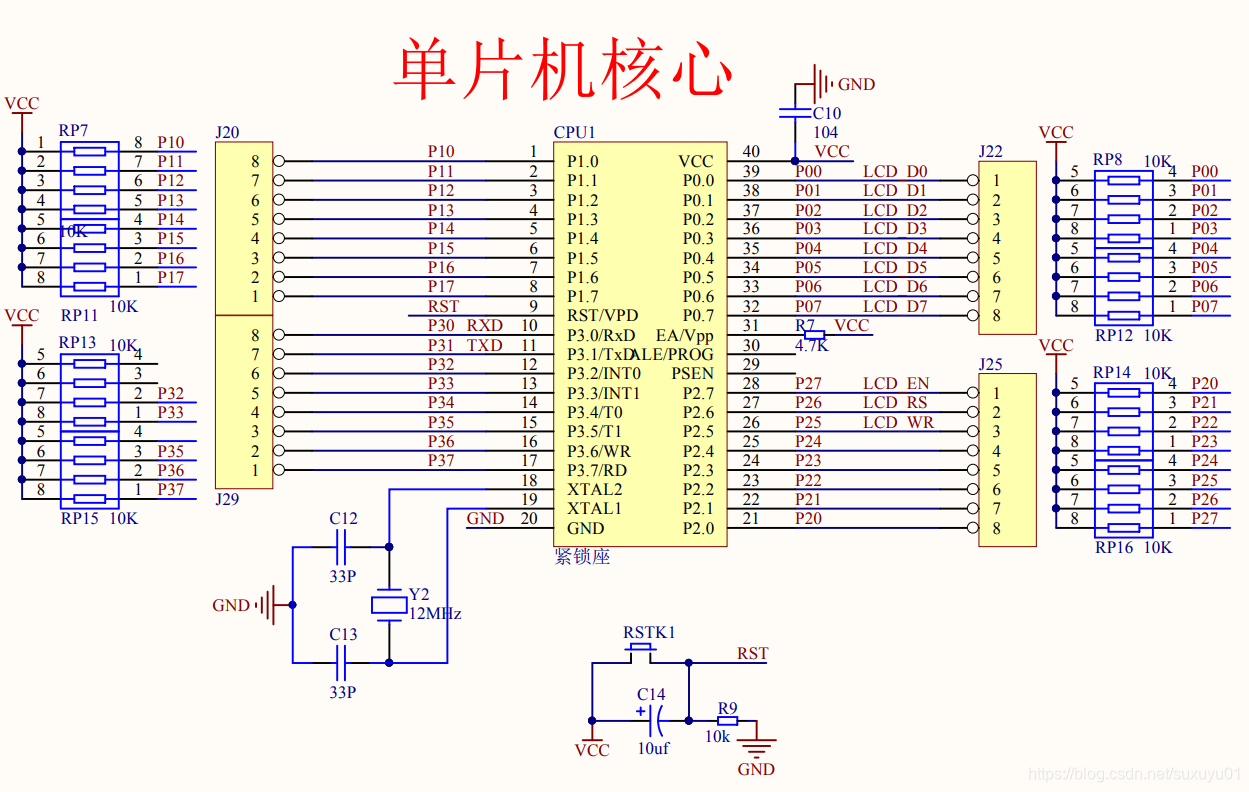

原理图（此次用到的部分）

在这里插入图片描述

在这里插入图片描述

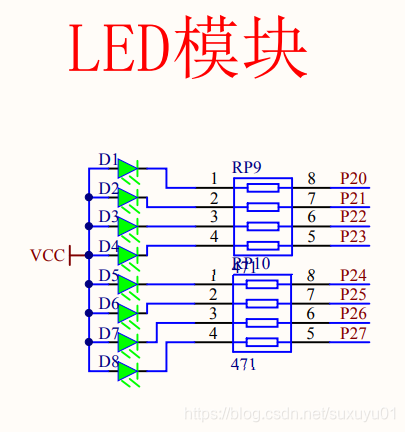

P2中的某个口为1（高电平）时，无电流流过，对应的二极管不会被点亮

代码

#include <reg52.h>
void delay(unsigned int k)
{
	int i,j;
	while(k--)
	{
		for(i = 1000;i>0;--i)
		 for(j = 110;j>0;--j);
	}
}
void main()
{
	unsigned char i = 0;
	P2 = ~0x01;
	while(1)
	{
		if(i==7)
			i=0;
		else
			i+=1;
		P2 = ~(0x01<<i);
		delay(1);
	}
}

#include <reg52.h>
sbit beep = P1^5;
void delay(unsigned int k)
{
	while(k--);
}
void main()
{
	unsigned char i = 0;
	P2 = ~0x01;
	while(1)
	{
		if(i==7)
			i=0;
		else
			i+=1;
		P2 = ~(0x01<<i);
		beep = ~beep;
		delay(100);
	}
}
