前言

目前没有找到关于雅特力AT32F403A的STemWin的移植，所以花一点时间记录一下移植的过程，以帮助更多需要的人。

---

一、STemWin下载

STemWin可以在ST官网下载：
https://www.st.com/content/st_com/zh/search.html#q=STEMWIN-t=tools-page=1

二、STemWin的LCD接口介绍

移植STemWin有两种方法，
第一种：用户接口，
在LCDConf_FlexColor_Template.c 中的LCD_X_Config函数中的设置为

GUI_DEVICE_CreateAndLink(&GUIDRV_Template_API, GUICC_M565, 0, 0);

第二种，STemWin接口

 GUI_DEVICE_CreateAndLink(GUIDRV_FLEXCOLOR, GUICC_M565, 0, 0);

本例程主要介绍第一种接口的使用方法。

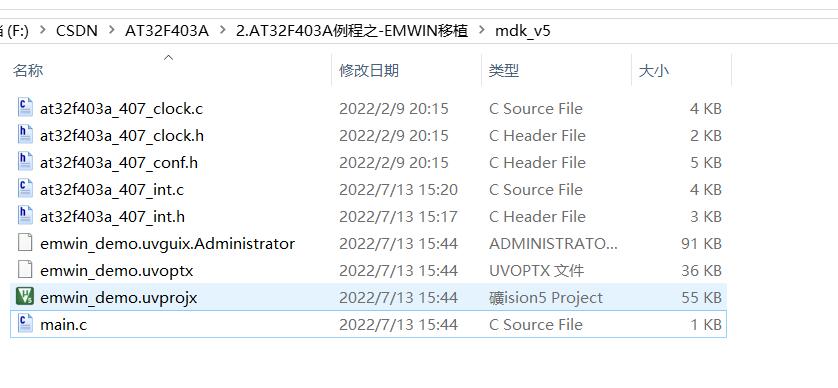

三、雅特力AT32F403A工程准备

四、雅特力AT32F403A的LCD调试。

本例程STemWin用的是用户接口，所以要先调试好LCD，准备好三个函数

1.第一个画点函数：

LCD_DrawPoint(u16 x,u16 y,u16 color);

2.第二个读点函数：

u16  LCD_ReadPoint(u16 x,u16 y);

3.第三个填充函数：

void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color);

五、STemWin文件移植

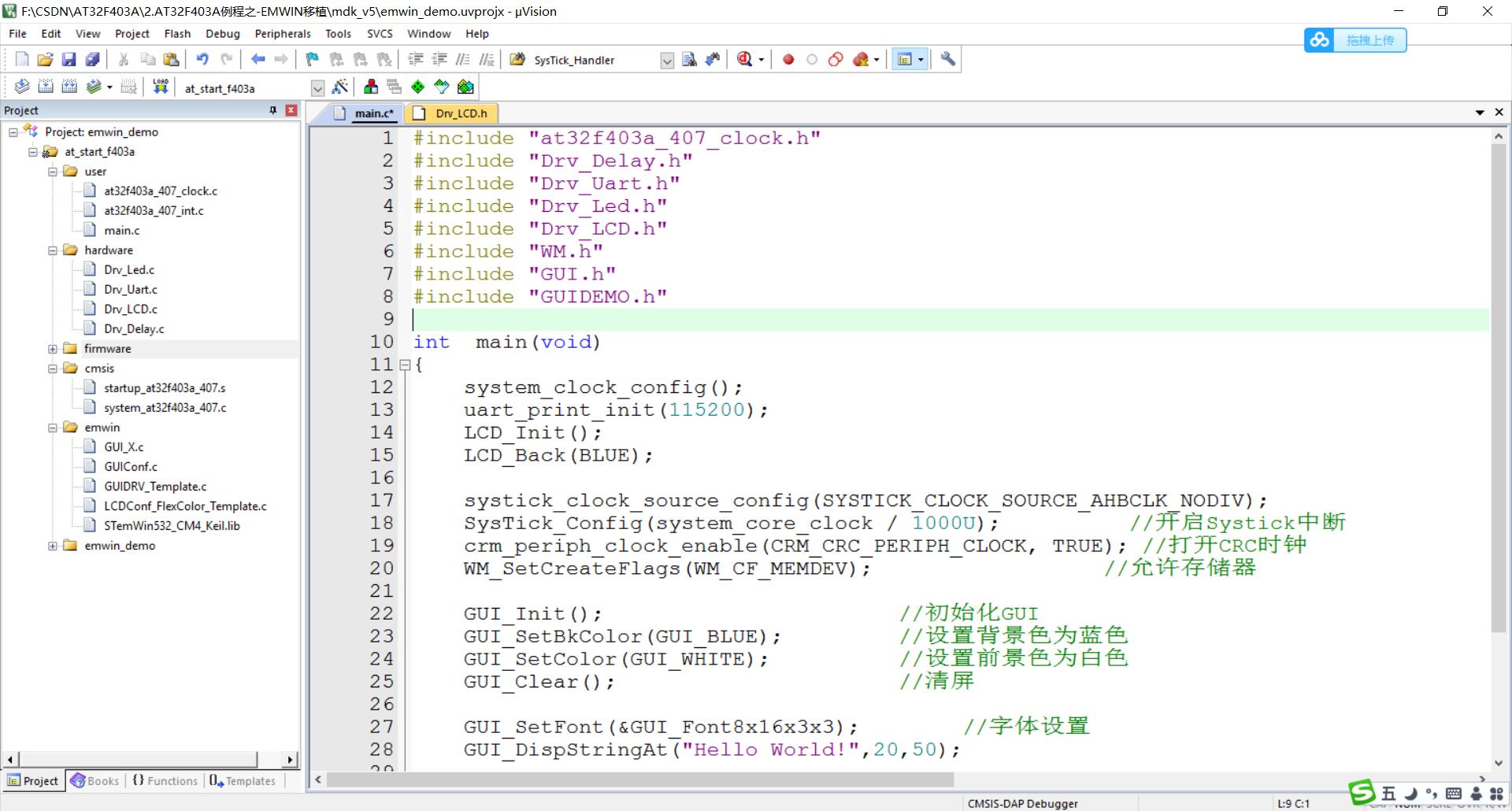

1.在雅特力AT32F403A工程中添加以下文件

六、STemWin文件修改

1.LCDConf_FlexColor_Template.c

修改现实屏大小

#define XSIZE_PHYS  320+1 // To be adapted to x-screen size
#define YSIZE_PHYS  240+1 // To be adapted to y-screen size

修改用户接口

void LCD_X_Config(void)
{
//  GUI_DEVICE * pDevice;
//  CONFIG_FLEXCOLOR Config = {0};
//  GUI_PORT_API PortAPI = {0};
  //
  // Set display driver and color conversion
  //设定用户接口模式
  GUI_DEVICE_CreateAndLink(&GUIDRV_Template_API, GUICC_M565, 0, 0);
  //
  // Display driver configuration, required for Lin-driver
  //
  LCD_SetSizeEx (0, XSIZE_PHYS , YSIZE_PHYS);
  LCD_SetVSizeEx(0, VXSIZE_PHYS, VYSIZE_PHYS);
//  //
//  // Orientation
//  //
//  Config.Orientation = GUI_SWAP_XY | GUI_MIRROR_Y;
//  GUIDRV_FlexColor_Config(pDevice, &Config);
//  //
//  // Set controller and operation mode
//  //
//  PortAPI.pfWrite16_A0  = LcdWriteReg;
//  PortAPI.pfWrite16_A1  = LcdWriteData;
//  PortAPI.pfWriteM16_A1 = LcdWriteDataMultiple;
//  PortAPI.pfReadM16_A1  = LcdReadDataMultiple;
//  GUIDRV_FlexColor_SetFunc(pDevice, &PortAPI, GUIDRV_FLEXCOLOR_F66708, GUIDRV_FLEXCOLOR_M16C0B16);

}

2.GUIDRV_Template.c

这个文件要修改三个函数

第一个加入LCD_DrawPoint(x,y,PixelIndex);：

static void _SetPixelIndex(GUI_DEVICE * pDevice, int x, int y, int PixelIndex) {
    //
    // Convert logical into physical coordinates (Dep. on LCDConf.h)
    //
    #if (LCD_MIRROR_X == 1) || (LCD_MIRROR_Y == 1) || (LCD_SWAP_XY == 1)
      int xPhys, yPhys;

      xPhys = LOG2PHYS_X(x, y);
      yPhys = LOG2PHYS_Y(x, y);
    #else
      #define xPhys x
      #define yPhys y
    #endif
    GUI_USE_PARA(pDevice);
    GUI_USE_PARA(x);
    GUI_USE_PARA(y);
    GUI_USE_PARA(PixelIndex);
    {
      //
      // Write into hardware ... Adapt to your system
      //
      // TBD by customer...
      //
      LCD_DrawPoint(x,y,PixelIndex);
    }
    #if (LCD_MIRROR_X == 0) && (LCD_MIRROR_Y == 0) && (LCD_SWAP_XY == 0)
      #undef xPhys
      #undef yPhys
    #endif
}

第二个加入PixelIndex = LCD_ReadPoint(x,y);：

static unsigned int _GetPixelIndex(GUI_DEVICE * pDevice, int x, int y) {
  unsigned int PixelIndex;
    //
    // Convert logical into physical coordinates (Dep. on LCDConf.h)
    //
    #if (LCD_MIRROR_X == 1) || (LCD_MIRROR_Y == 1) || (LCD_SWAP_XY == 1)
      int xPhys, yPhys;

      xPhys = LOG2PHYS_X(x, y);
      yPhys = LOG2PHYS_Y(x, y);
    #else
      #define xPhys x
      #define yPhys y
    #endif
    GUI_USE_PARA(pDevice);
    GUI_USE_PARA(x);
    GUI_USE_PARA(y);
    {
      //
      // Write into hardware ... Adapt to your system
      //
      // TBD by customer...
      //
      PixelIndex = LCD_ReadPoint(x,y);
    }
    #if (LCD_MIRROR_X == 0) && (LCD_MIRROR_Y == 0) && (LCD_SWAP_XY == 0)
      #undef xPhys
      #undef yPhys
    #endif
  return PixelIndex;
}

第三个加入LCD_Fill(x0,y0,x1,y1,LCD_COLORINDEX);：

static void _FillRect(GUI_DEVICE * pDevice, int x0, int y0, int x1, int y1)
{
    LCD_Fill(x0,y0,x1,y1,LCD_COLORINDEX);
//  LCD_PIXELINDEX PixelIndex;
//  int x;

//  PixelIndex = LCD__GetColorIndex();
//  if (GUI_pContext->DrawMode & LCD_DRAWMODE_XOR) {
//    for (; y0 <= y1; y0++) {
//      for (x = x0; x <= x1; x++) {
//        _XorPixel(pDevice, x, y0);
//      }
//    }
//  } else {
//    for (; y0 <= y1; y0++) {
//      for (x = x0; x <= x1; x++) {
//        _SetPixelIndex(pDevice, x, y0, PixelIndex);
//      }
//    }
//  }
}

3.GUIConf.c

修改内存大小：

#define GUI_NUMBYTES  40*1024

该处使用的url网络请求的数据。

4.at32f403a_407_int.c

修改systick定时器中断：

extern __IO int32_t OS_TimeMS;
void SysTick_Handler(void)
{
  OS_TimeMS++;

	if(OS_TimeMS%100 == 0)
	{
      LED2_BL;//加个LED指示一下
	}
}

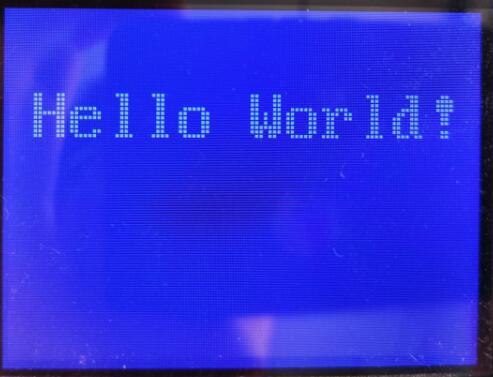

5.main.c测试

代码如下（示例）：

#include "at32f403a_407_clock.h"
#include "Drv_Delay.h"
#include "Drv_Uart.h"
#include "Drv_Led.h"
#include "Drv_LCD.h"
#include "WM.h"
#include "GUI.h"
#include "GUIDEMO.h"

int  main(void)
{
    system_clock_config();
    uart_print_init(115200);
  	LCD_Init();
    LCD_Back(BLUE);

    systick_clock_source_config(SYSTICK_CLOCK_SOURCE_AHBCLK_NODIV);
    SysTick_Config(system_core_clock / 1000U);          //开启Systick中断
    crm_periph_clock_enable(CRM_CRC_PERIPH_CLOCK, TRUE); //打开CRC时钟
    WM_SetCreateFlags(WM_CF_MEMDEV);                  //允许存储器

    GUI_Init();                       //初始化GUI
    GUI_SetBkColor(GUI_BLUE);         //设置背景色为蓝色
    GUI_SetColor(GUI_WHITE);          //设置前景色为白色
    GUI_Clear();                      //清屏

    GUI_SetFont(&GUI_Font8x16x3x3);        //字体设置
    GUI_DispStringAt("Hello World!",20,50);

    while(1){}


}

---

七、程序下载

2.AT32F403A例程之-EMWIN移植
https://download.youkuaiyun.com/download/suqingxiao/86089814
