Android 跨进程通信aidl及binder机制详解(二)

跨进程通信流程

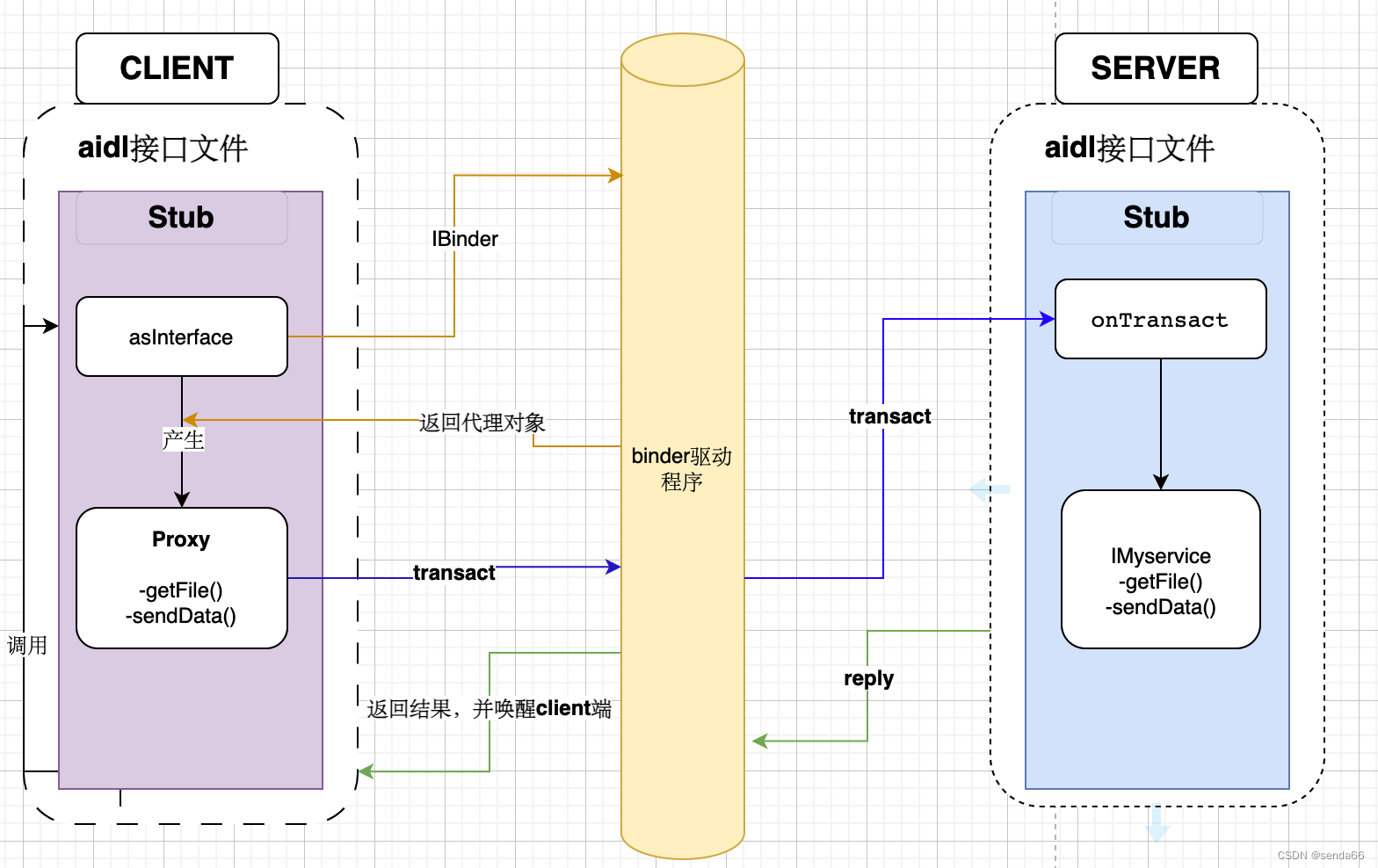

通过上文可发现,要实现跨进程通信,需要客户端、服务端、客户端与服务端通信规约也就是通过aidl生成的java接口。下面用一个图来表述:

在这里插入图片描述
对于上图的调用过程,我们做一下解释:上图中列了几个对象的关联关系,其中有客户端aidl、binder驱动程序、server端aidl。

在客户端aidl文件中有asInterface方法,这个方法最终是客户端程序绑定服务端service返回的服务端代理对象,并派生出了Proxy对象给客户端调用。所以在这之前服务端需要向Binder驱动程序注册服务,并产生一个代理保存到binder中,等待客户端调用。所以需要在服务端建立一个Service的子类来完成getFile 与sendData方法的实现,这个过程就是实现接口方法并向客户端公开接口的过程。其中IMyservice 服务端的service,并在此service中实现getFile与sendData方法。

当客户端拿到Proxy代理对象后,会调用具体的方法比如getFile,调用getFile时,会向binder驱动程序中查找此方法,找到了则由binder驱动程序转发给服务端,服务端在Stub中的OnTransact方法中,根据方法code找到本地的binder线程池中的实体,并调用IMyservice中的getFile方法,调用完成后,并将结果返回binder驱动,再由binder驱动程序唤醒客户端接收服务端返回的结果。

到此,整个客户端和服务
