本文主要整理记录Android开发调试过程中的JNI知识，内容来源于网络与自己的整理，如有侵权，请与我联系，谢谢。
文章大多参考了它：写的非常棒，看它：https://blog.youkuaiyun.com/tkwxty/article/details/103454842

了解JNI/NDK基本概念

  • JNI（JAVA Native Interface），JAVA本地接口，主要用于JVM内部运行的JAVA与C、C++、汇编语言进行相互调用。
  • NDK是Google提供的Native Development Kit，一套开发工具，用于快速开发C、C++库，通俗的理解就是，使用NDK将C、C++源码编译成库文件。

开发流程

  • 搭建NDK的环境：新版本的Android Studio（2.2版本以上）已经集成了NDK，只需要在创建项目的时候，创建C++项目就可以，会自动配置NDK的环境，默认是使用CMake的方式，也可以选用Android.mk & Application.mk编译方式（需要手动更改配置）。
  • 创建本地代码文件（C、C++）并随之创建更改CMake文件（或者Android.mk文件）。
  • 编译C、C++源文件，生成.so，添加到工程目录（在/src/main下创建jniLibs文件夹，将.so所在目录（如x86_64）直接放入该目录）；新版本的Android Studio，编译整个apk会编译so，并打包进apk，不需要额外的创建目录了。
  • 在Android Java项目中使用JNI的功能。

搭建ndk编译环境遇到的问题

  • 修改使用Android.mk编译，需要修改为build.gradle.kts，当然也可以添加更多的参数，比如cFlags，abiFilters，argument等
    externalNativeBuild {
        ndkBuild {
            path("src/main/cpp/jni/Android.mk")
        }
    }
  • 编译时的头文件包含和链接库问题。
LOCAL_C_INCLUDES：添加编译的头文件路径，添加该参数时候，NDK编译时会去该路径下搜索头文件。
LOCAL_EXPORT_C_INCLUDES：当其他模块使用该模块时，会自动包含该参数指定的头文件路径。
PREBUILT_SHARED_LIBRARY：用来指定一个预先编译好多动态库， 与BUILD_SHARED_LIBRARY and BUILD_STATIC_LIBRARY不同，此时模块的LOCAL_SRC_FILES应该被指定为一个预先编译好的动态库，而非source file，需要注意的是若该库没有被其他库链接使用，则打包的apk，不会包含该包。
include ($call all-subdir-makefiles)：用于编译该目录的所有子目录下的Android.mk文件
$(call import-module,<name>)：允许寻找并inport其它modules到本Android.mk中来。 它会从NDK_MODULE_PATH寻找指定的模块名。
LOCAL_LDLIBS：用于添加LOCAL_LDLIBS 主要用于系统库或静态库
  • 开发调试问题：
    1）使用include ($call all-subdir-makefiles)编译多个子目录中的Android.mk时，一个Android.mk所在的子目录始终编译不到，显示当前的文件没有加入工程，sync也没有什么用。主要需要排查两个方向，一个就是NDK的版本与gradle版本的对应关系，而就是需要把生成的build目录文件全删除，天杀的Android studio，排查了好长时间。
    2）PREBUILT_SHARED_LIBRARY预先编译好的动态库，若该库没有被其他库链接使用，则打包的apk，不会包含该包，若确定不会被其他库引用使用，可直接放在jinLibs上。

JNI数据类型和描述符

  • JNI数据类型就两种：
    • 基本数据类型：可以直接在JNI中使用，不用进行转换。
    • 引用数据类型：引用类型JNI不能直接使用，需要转换才可以，且jstring，数组也是引用数据类型。
  • 描述符：
    • 类描述符：在JNI的Native方法中，要使用Java中的对象(包括自定义的或者Android源码中已有的对象)，即在C/C++中怎么找到Java中的类，这就要使用到JNI开发中的类描述符了。JNI提供的函数中有个FindClass()就是用来查找Java类的，其参数必须放入一个类描述符字符串，类描述符一般是类的完整名称（包名+类名）。
      Java中String类
完整类名：java.lang.String
对应的类描述符：java/lang/String
jclass intArrCls = env->FindClass(“java/lang/String”)
jclass intArrCls = env->FindClass(“Ljava/lang/String;”)
    • 域描述符：域描述符是JNI中对Java数据类型的一种表示方法(就是对Java类中的变量，在JNI世界的定义)，即在JVM虚拟机中，存储数据类型的名称时，是使用指定的描述符来存储，而不是我们习惯的 int，float 等。基本数据类型域描述符、引用数据类型域描述符。
    • 方法描述符：定义了方法的返回值和参数的表示形式，将参数类型的域描述符按声明顺序放入一对括号中(如果没有参数则不需要括号)，括号后跟返回值类型的域描述符即形成方法描述符。
  • 调试记录：
    1）主要是静态注册时，函数方法描述符，特别是引用数据类型的时候，注意加“ ；”

JNIEnv与JavaVM

JavaVM

JavaVM就是Java虚拟机，一个Java虚拟机只有个JavaVM对象，即是一个进程仅有一个javaVM对象，这个JavaVM则可以在进程中的各个线程共享，这个特性非常的重要。

1、获取JavaVM虚拟机接口

在JNI的开发中，有三种获取JavaVM的方式，如下。
方式一
在加载动态链接库的时候，JVM调用JNI_OnLoad(JavaVM jvm，void reserved)。第一个参数会传入JavaVM指针，可以用JNI全局的静态变量保存下来，以便全局使用。

JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM *vm, void *reserved) {
    JNIEnv* env = NULL;
    mJavaVM = vm;

    if (vm->GetEnv(reinterpret_cast<void**>(&env), JNI_VERSION_1_6) != JNI_OK) {
        LOGE("Failed to get JNI ENV");
        return JNI_ERR;
    }

    if (!registerNativeMethods(env, ClassPathName, QemuMethod, sizeof (QemuMethod) / sizeof(QemuMethod[0]))) {
        LOGE("Failed to register native methods for %s", ClassPathName);
        return JNI_ERR;
    }

    return JNI_VERSION_1_6;
}

方式二
通过JNIEnv获取JavaVM，具体参考如下：

JNIEXPORT void JNICALL Java_com_xxx_android2native_JniManager_openJni
  (JNIEnv * env, jobject object)
{
	//线程不允许共用env环境变量，但是JavaVM指针是整个jvm共用的，所以可以通过下面的方法保存JavaVM指针，在线程中使用
	env->GetJavaVM(&gJavaVM);
	...
}

方式三
调用JNI_CreateJavaVM(JavaVM *p_vm，void ** p_env，void vm_args)可以获取到JavaVM指针。Android系统是利用第二种方式来创建art虚拟机的，一般来讲，这种方式不允许用户调用。

JNI_CreateJavaVM(JavaVM **p_vm，void ** p_env，void* vm_args)
p_vm: 保存创建的虚拟机指针
p_env: 保存获取的JNIEnv对象的指针
vm_args: 一个JavaVMInitArgs类型的指针，用来设置初始化参数
return:创建成功返回JNI_OK，失败返回其他

其中JavaVMInitArgs是存放虚拟机参数的结构体，定义如下

typedef struct JavaVMOption {
	const char* optionString;
	void* extraInfo;
} JavaVMOption;
typedef struct JavaVMInitArgs {
	jint version;
	jint nOption;
	JavaVMOption* options;
	jboolean ignoreUnrecognized;
}
2、JavaVM的定义

JavaVM声明在jni.h文件里面，我们在JNI开发中，必定要引入#include <jni.h>头文件。
C语言中JavaVM声明如下：

struct _JNIEnv;
struct _JavaVM;
typedef const struct JNINativeInterface* C_JNIEnv;

#if defined(__cplusplus)
typedef _JNIEnv JNIEnv;
typedef _JavaVM JavaVM;
#else
typedef const struct JNINativeInterface* JNIEnv;
typedef const struct JNIInvokeInterface* JavaVM;//C语言定义
#endif

/*
 * JNI invocation interface.
 */
struct JNIInvokeInterface {
    void*       reserved0;
    void*       reserved1;
    void*       reserved2;

    jint        (*DestroyJavaVM)(JavaVM*);
    jint        (*AttachCurrentThread)(JavaVM*, JNIEnv**, void*);
    jint        (*DetachCurrentThread)(JavaVM*);
    jint        (*GetEnv)(JavaVM*, void**, jint);
    jint        (*AttachCurrentThreadAsDaemon)(JavaVM*, JNIEnv**, void*);
};

C++中JavaVM声明如下：

struct _JNIEnv;
struct _JavaVM;
typedef const struct JNINativeInterface* C_JNIEnv;

#if defined(__cplusplus)
typedef _JNIEnv JNIEnv;
typedef _JavaVM JavaVM;
#else
typedef const struct JNINativeInterface* JNIEnv;
typedef const struct JNIInvokeInterface* JavaVM;
#endif

/*
 * C++ version.
 */
struct _JavaVM {
    const struct JNIInvokeInterface* functions;

#if defined(__cplusplus)
    jint DestroyJavaVM()
    { return functions->DestroyJavaVM(this); }
    jint AttachCurrentThread(JNIEnv** p_env, void* thr_args)
    { return functions->AttachCurrentThread(this, p_env, thr_args); }
    jint DetachCurrentThread()
    { return functions->DetachCurrentThread(this); }
    jint GetEnv(void** env, jint version)
    { return functions->GetEnv(this, env, version); }
    jint AttachCurrentThreadAsDaemon(JNIEnv** p_env, void* thr_args)
    { return functions->AttachCurrentThreadAsDaemon(this, p_env, thr_args); }
#endif /*__cplusplus*/
};

JavaEnv

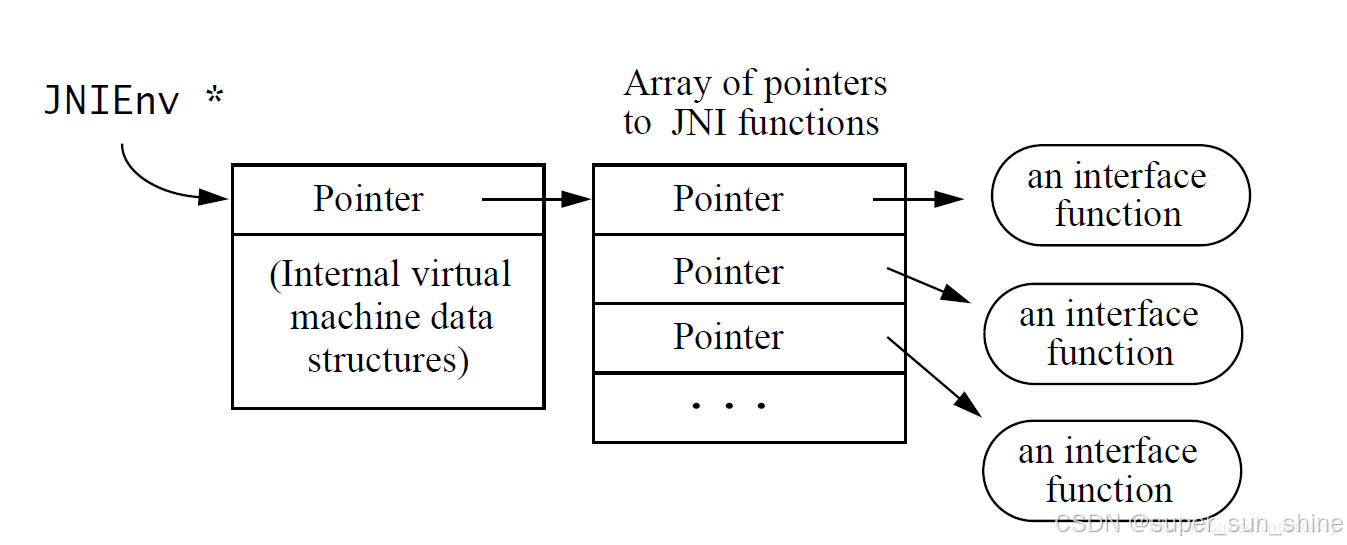

JNIEnv全称为Java Native Interface Environment，就是Java本地接口环境。JNIEnv是提供JNI Native函数的基础环境，线程相关，不同线程的JNIEnv相互独立。（JNIEnv只在当前线程有效，不能将JNIEnv从一个线程传递到另一个线程中，相同的Java线程中对本地方法多次调用，传递的JNIEnv是相同的；一个方法可以被不同的Java线程所调用，可以接收不同的JNIEnv）JNIEnv是一个接口指针，指向了本地方法的一个函数表，该函数表中的每一个成员指向了一个JNI函数，本地方法通过JNI函数来访问JVM中的数据结构，详情如下图：

1、JNIEnv的定义

C语言中JNIEnv声明如下：

struct _JNIEnv;
struct _JavaVM;
typedef const struct JNINativeInterface* C_JNIEnv;

#if defined(__cplusplus)
typedef _JNIEnv JNIEnv;
typedef _JavaVM JavaVM;
#else
typedef const struct JNINativeInterface* JNIEnv;//C的定义
typedef const struct JNIInvokeInterface* JavaVM;
#endif


/*
 * Table of interface function pointers.
 */
struct JNINativeInterface {
    void*       reserved0;
    void*       reserved1;
    void*       reserved2;
    void*       reserved3;

    jint        (*GetVersion)(JNIEnv *);
	...
}

C++中定义如下：

struct _JNIEnv;
struct _JavaVM;
typedef const struct JNINativeInterface* C_JNIEnv;

#if defined(__cplusplus)
typedef _JNIEnv JNIEnv;
typedef _JavaVM JavaVM;
#else
typedef const struct JNINativeInterface* JNIEnv;//C的定义
typedef const struct JNIInvokeInterface* JavaVM;
#endif


/*
 * C++ object wrapper.
 *
 * This is usually overlaid on a C struct whose first element is a
 * JNINativeInterface*.  We rely somewhat on compiler behavior.
 */
struct _JNIEnv {
    /* do not rename this; it does not seem to be entirely opaque */
    const struct JNINativeInterface* functions;

#if defined(__cplusplus)

    jint GetVersion()
    { return functions->GetVersion(this); }
    ...
}

调试问题

1）C、C++编译so的时候，调用的JNIEnv相关函数的方式不同
2）若使用C++编译so时，需要加上以下条件，否则使用dlopen打开连接库后，dlsym获取函数指针的时候，会找不到reference。

#ifdef __cplusplus
extern "C" {
#endif
...
...
#ifdef __plusplus
}
#endif

jobject与jclass

  • jobject是实例引用，与java.lang.Object类或它的子类的实例对应，jclass是类引用，与java.lang.Class实例对应，它代表着类的类型。在所有的JNI方法中jobject和实例操作的结合，jclass和类操作的结合保持一致。
	//下述函数都是类引用有关系，所以参数都是jclass
    jfieldID    (*GetFieldID)(JNIEnv*, jclass, const char*, const char*);
    jobject     (*CallStaticObjectMethod)(JNIEnv*, jclass, jmethodID, ...);
    jobject     (*GetStaticObjectField)(JNIEnv*, jclass, jfieldID);

	//下述函数都是和实例引用有关系，所以参数都是jobject
	jobject     (*GetObjectField)(JNIEnv*, jobject, jfieldID);
	jobject     (*CallObjectMethod)(JNIEnv*, jobject, jmethodID, ...);
	object     (*GetObjectField)(JNIEnv*, jobject, jfieldID);

当Java中定义的native方法为静态方法时，则第二个参数为jclass，jclass代表native方法所属类的class本身。
当Java中定义的native方法为非静态方法时，则第二个参数为jobject，jobject代表native方法所属类的实例对象。

JNI动态与静态注册

注册就是JNI中通过一定的机制建立Java中Native方法和本地代码中函数的一一对应关系，这种机制就是JNI的注册机制，通过这种机制就能找到Java中Native方法对应的JNI函数了。

  • 静态注册
    （1）对应的规则如下：Java + 包名 + 类名 + 方法名
    （2）实现步骤：编写java代码和对应的Native方法；编译java代码，生成.class文件；用过javah指令，利用生成的.class文件生成JNI的.h文件；生成后的JNI头文件中包含了Java函数在JNI层的声明。

  • 动态注册
    （1）实现原理：直接通过 JNIEnv中提供的函数RegisterNatives方法手动完成 Java中Native 方法和JNI中相关函数的的绑定，这样虚拟机就可以通过这个函数映射表直接找到相应的方法了。
    （2）实现步骤：利用结构体JNINativeMethod保存Java Native函数和JNI函数的对应关系；在一个JNINativeMethod数组中保存所有native函数和JNI函数的对应关系；在Java中通过System.loadLibrary加载完JNI动态库之后，调用JNI_OnLoad函数，开始动态注册；JNI_OnLoad中调用通过调用JNIEnv中的函数RegisterNatives函数进行函数注册；

JNI的多线程编程

  • JNI的多线程问题大多是JNIEnv的局部性和jobject的局部性引起的
  • 线程之间不能直接传递JNIEnv和jobject这类通过JNI函数传递下来的属性值，因为他们和线程有关系，且属于局部引用在函数调用结束后会被GC回收并且销毁。
  • JavaVM是可以进行传递的，因为它属于JNI进程的，每个进程有且只有一个JavaVM所以可以被多线程共享，但是JNIEnv和jobject是属于线程私有的，不能共享。
  • 所以在多线程中需要使用jobject和JNIEnv的解决办法就是保存JavaVM,并且创建全局jobject引用，然后使用AttachCurrentThread从JavaVM中获取JNIEnv。
  • 使用线程持有数据：pthread_key_create、pthread_setspecific、pthread_getspecific，来保证线程数据安全。
