【物联网】17.物联网传感器信号处理 - 信号放大电路

所有的传感器都普遍具有以下特性。

• 毫伏级的微弱信号
• 输出的是含有一定噪声的模拟信号

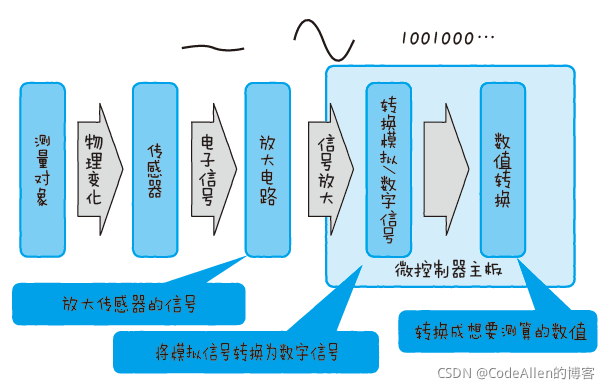

针对上述这种情况，从传感器信号中获取所需信息时，就需要进行一种叫作“信号处理”的预处理。

放大电路

放大电路的核心是一个叫作运算放大器（operational amplifier）的IC 芯片。其实它就是由晶体管（控制电流的元件）等组成的一个复杂电路，除了放大信号外，也用于模拟运算。

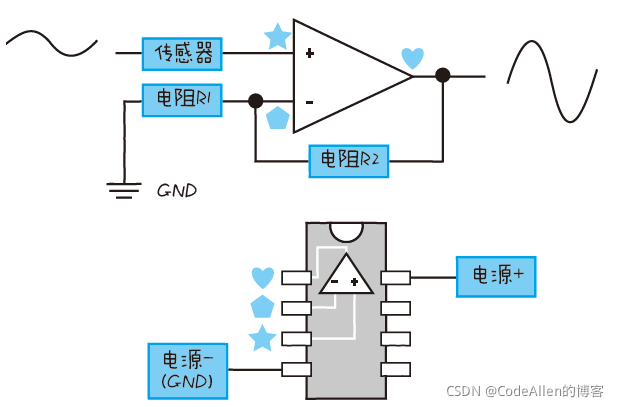

非反相放大电路

保持输入信号的极性的同时将其放大输出，图中三角形处就是运算放大器，它的各个端子连接着电阻等元件。

连接在运算放大器上的电阻之比表示的是要将信号放大多大程度。调节放大的倍率也就相当于调节“灵敏度”，倍率越大越能检测出细微的变化。而另一方面，如果把倍率调节得太大，就会检测出一些我们不想去检测的微弱信号（如噪声等），因此需要设定一个合适的倍率。若使用变阻器（通过调节刻度盘来增减阻值的一种电阻），就能在组装好电路 后调节灵敏度了。想检测出微弱的变化时，用这种方法进行微调就好。
