单片机-点亮第一盏灯

最新推荐文章于 2025-02-15 16:01:09 发布
原创 最新推荐文章于 2025-02-15 16:01:09 发布 · 625 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

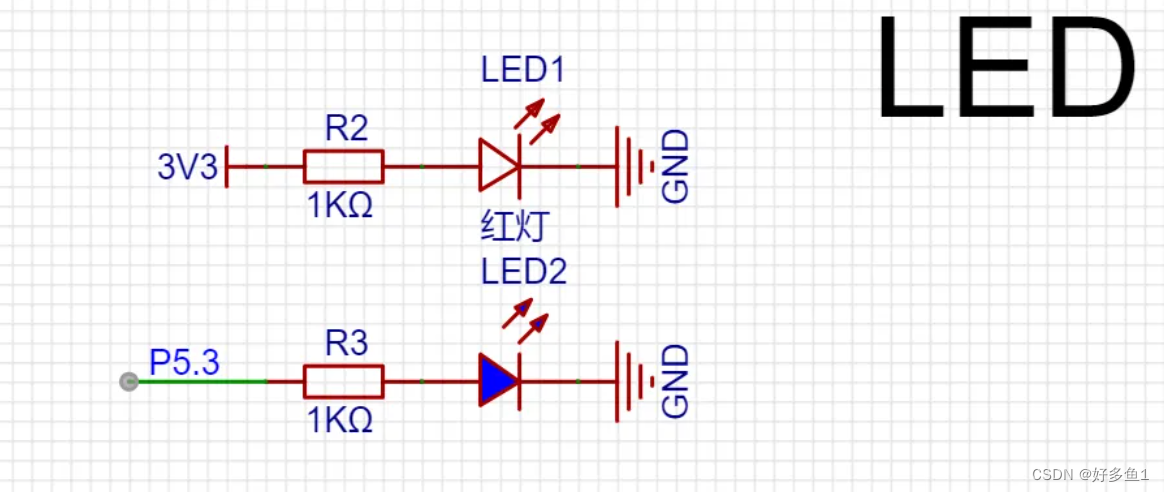

原理图

需求：点亮或是熄灭LED

通过控制 P5.3引脚输出高电平时，LED灯就点亮，输出低电平时LED灯就熄灭

1.项目创建

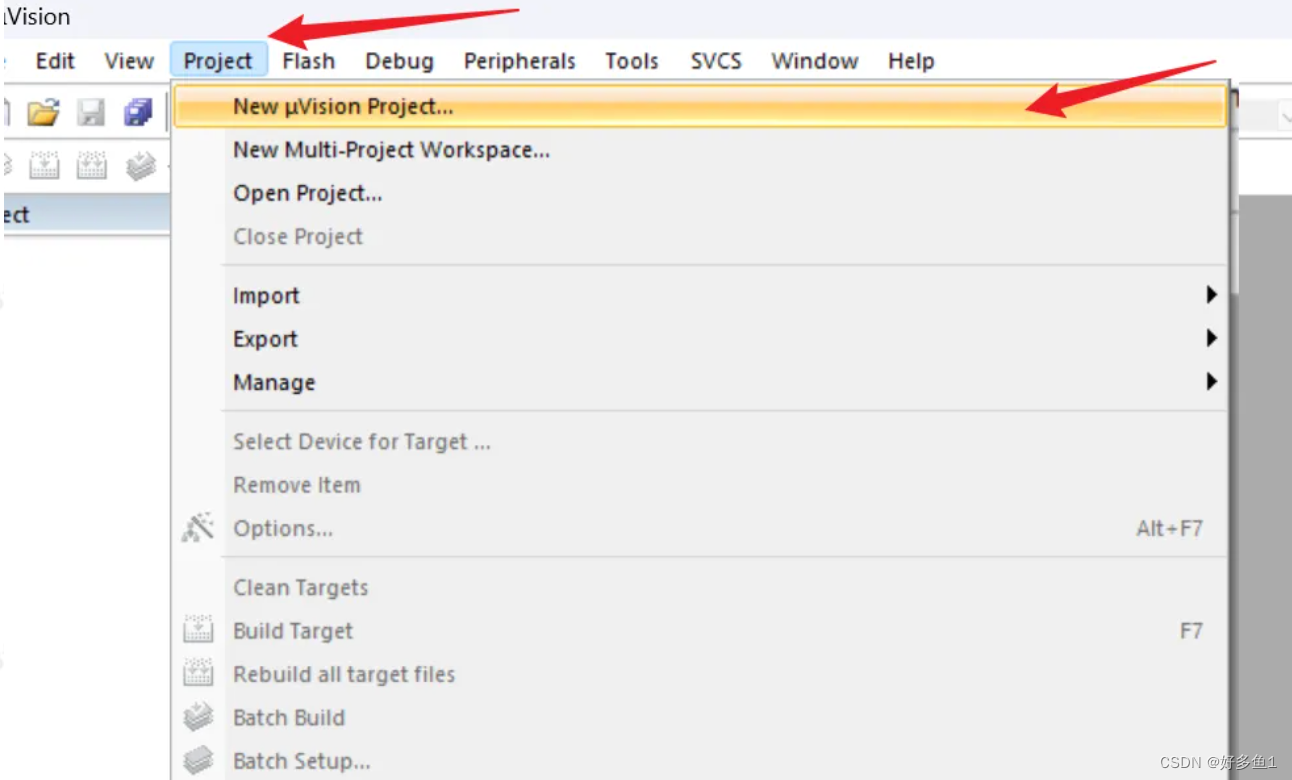

新建项目

配置开发板信息

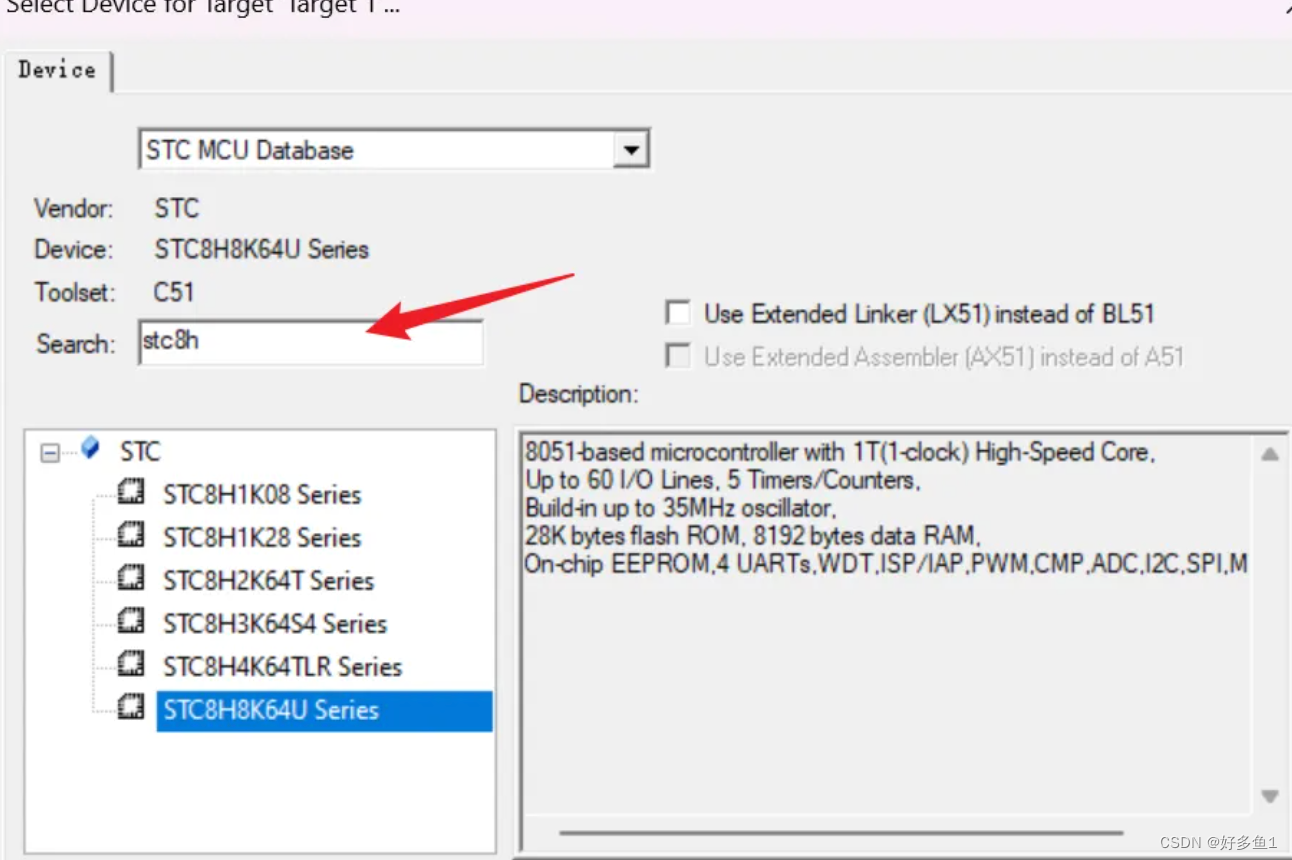

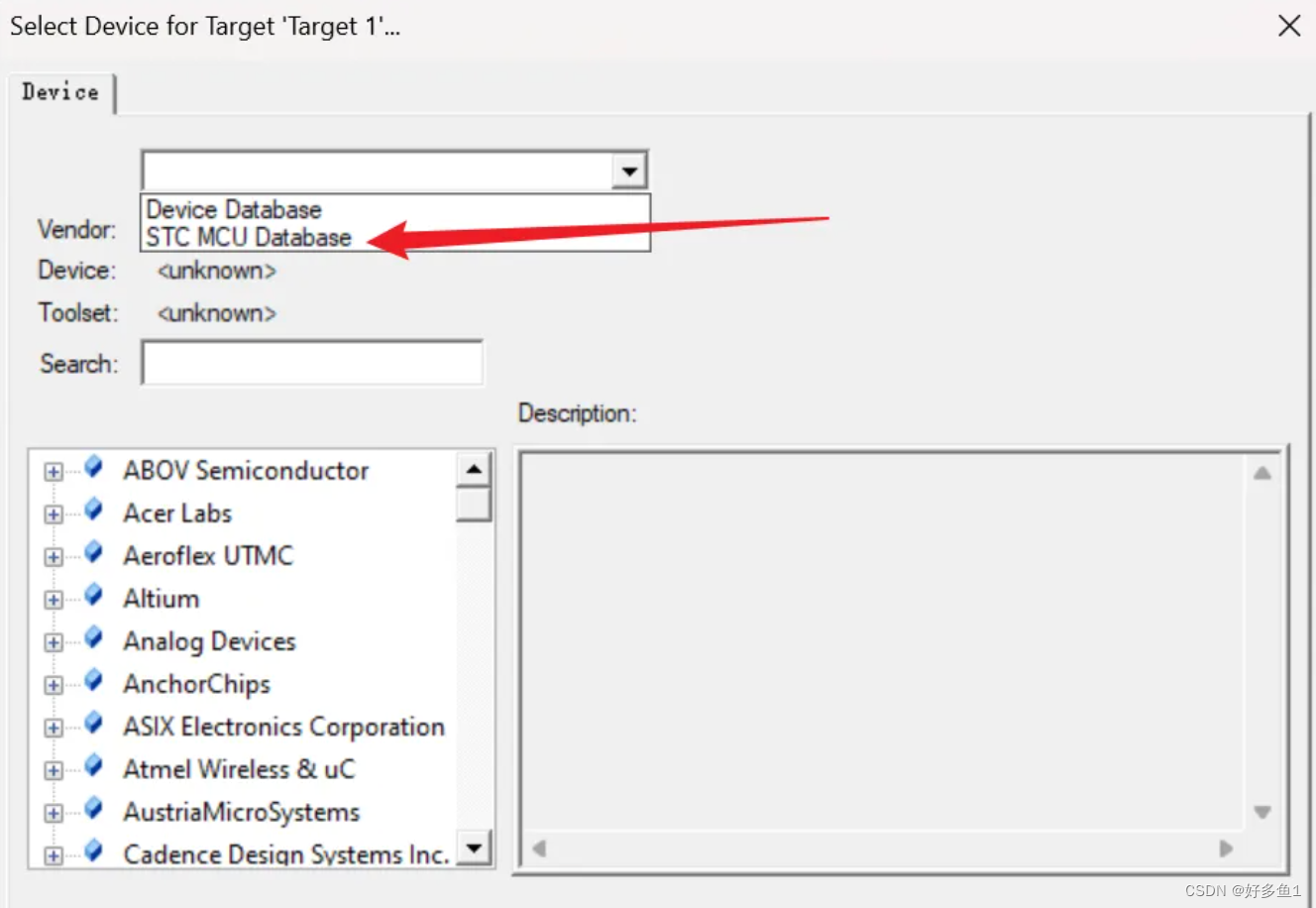

当前位STC芯片的开发板，选择STC MCU Database

搜素具体芯片型号，进行配置：

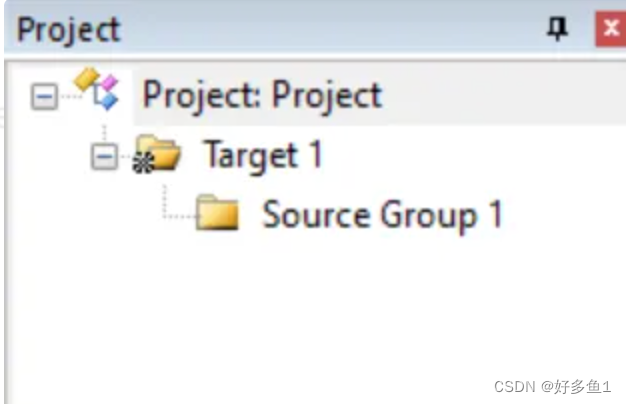

项目新建完成后，目录结构如下：



  • Target 1为项目根节点
  • Source Group1为源码目录
  • 可根据个人喜好来修改他们的名称

2.编码实现

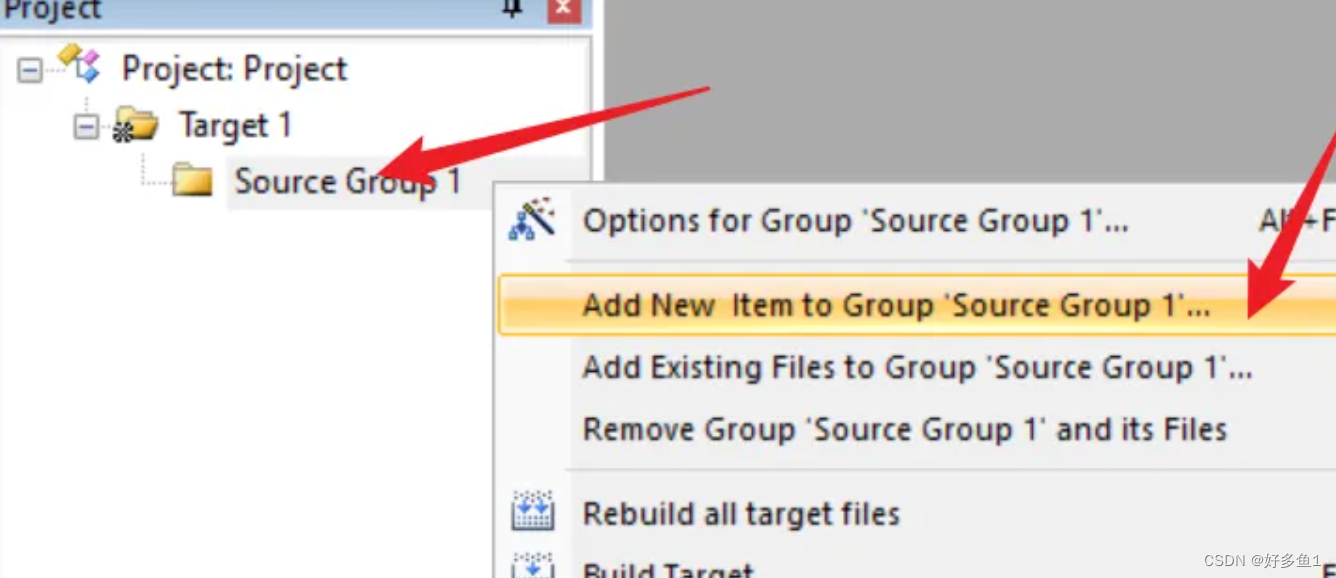

在源码目录，右键打开操作面板，选择Add New Item to Group ...

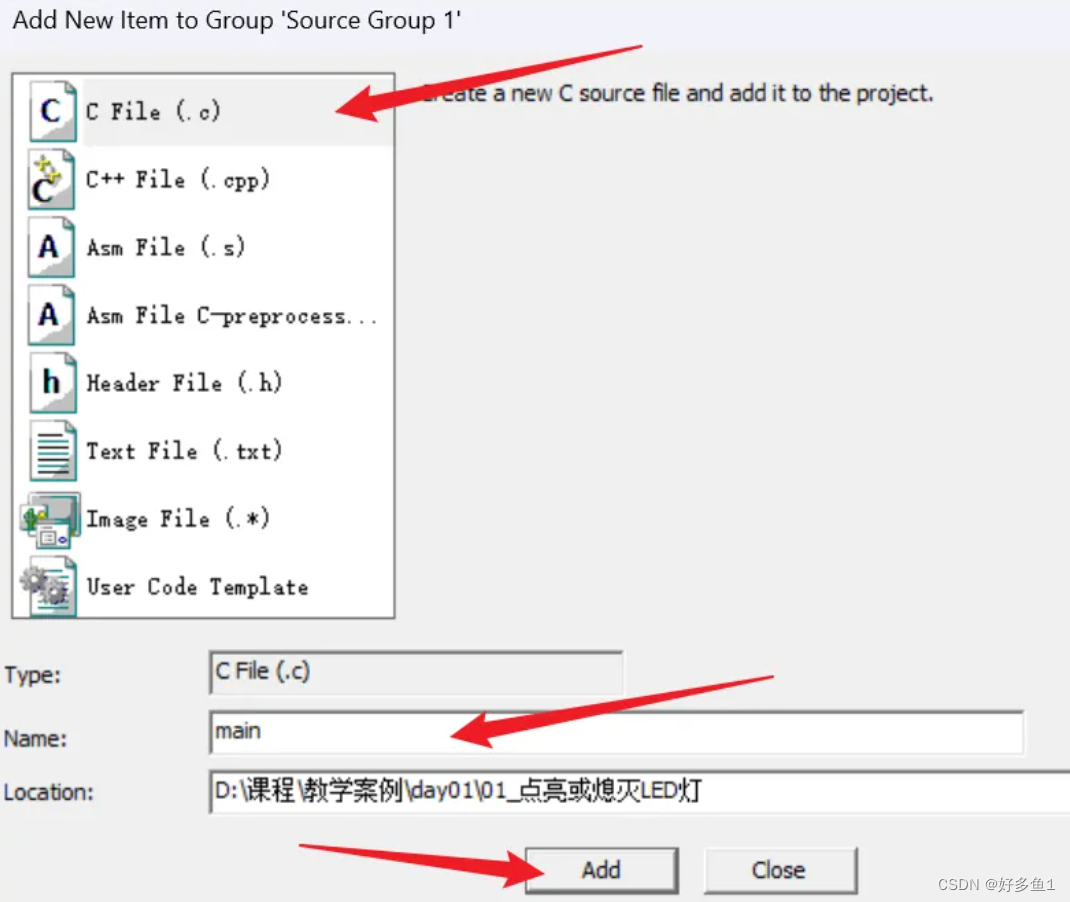

新建main.c文件。根据面板提示，选择C File,确定好文件名称，当前的文件名称为`main`。

 Add完成后，在源码目录中会多一个 main.c文件

3.代码实现

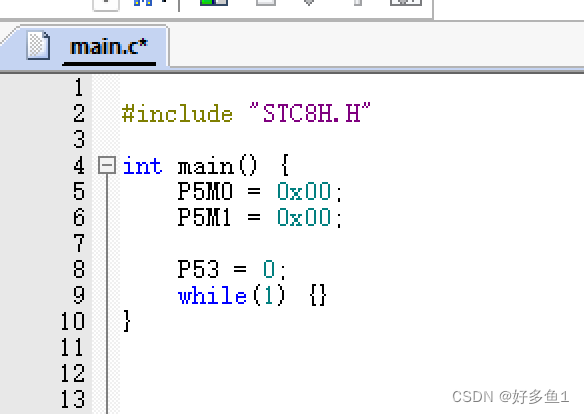

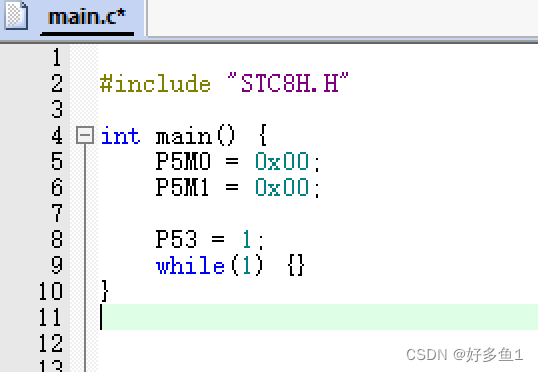

在 main.c中编写代码，实现main函数

点亮

熄灭



4.编译烧录运行

如果没有配置编译输出，需要进行输出配置

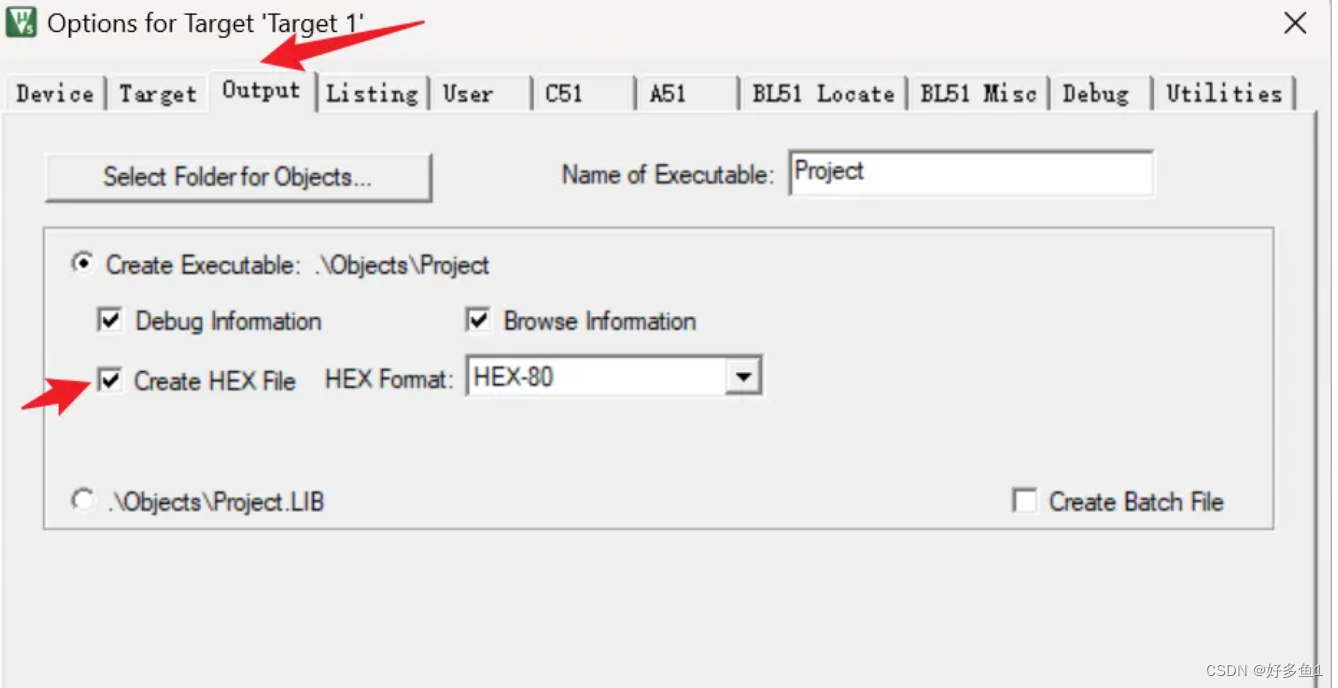

在Output中 勾选 Create HEX File

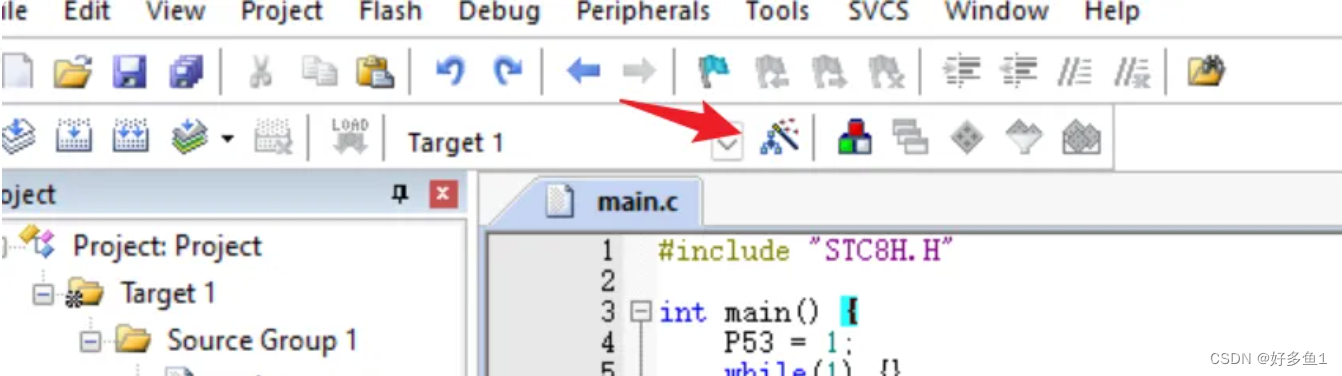

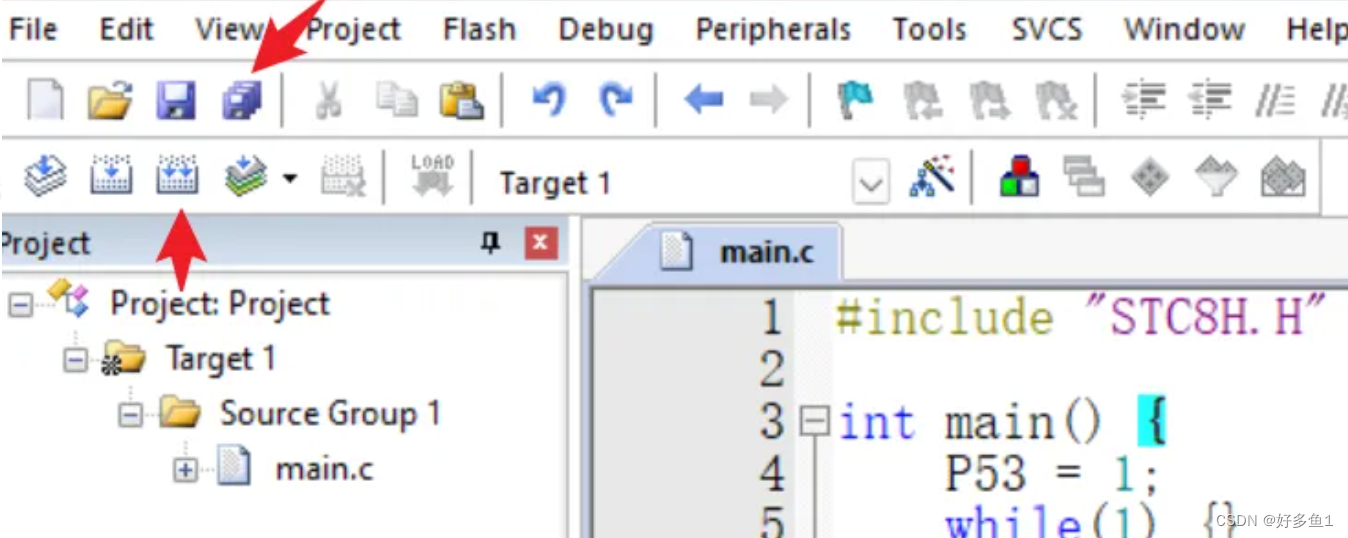

 保存与编译代码



编译完成后，来到项目创建的目录下的Objects目录中，会有一个以.hex结尾的二进制文件，这个文件就是编译的结果，也是需要进行烧录的二进制文件

5.烧录

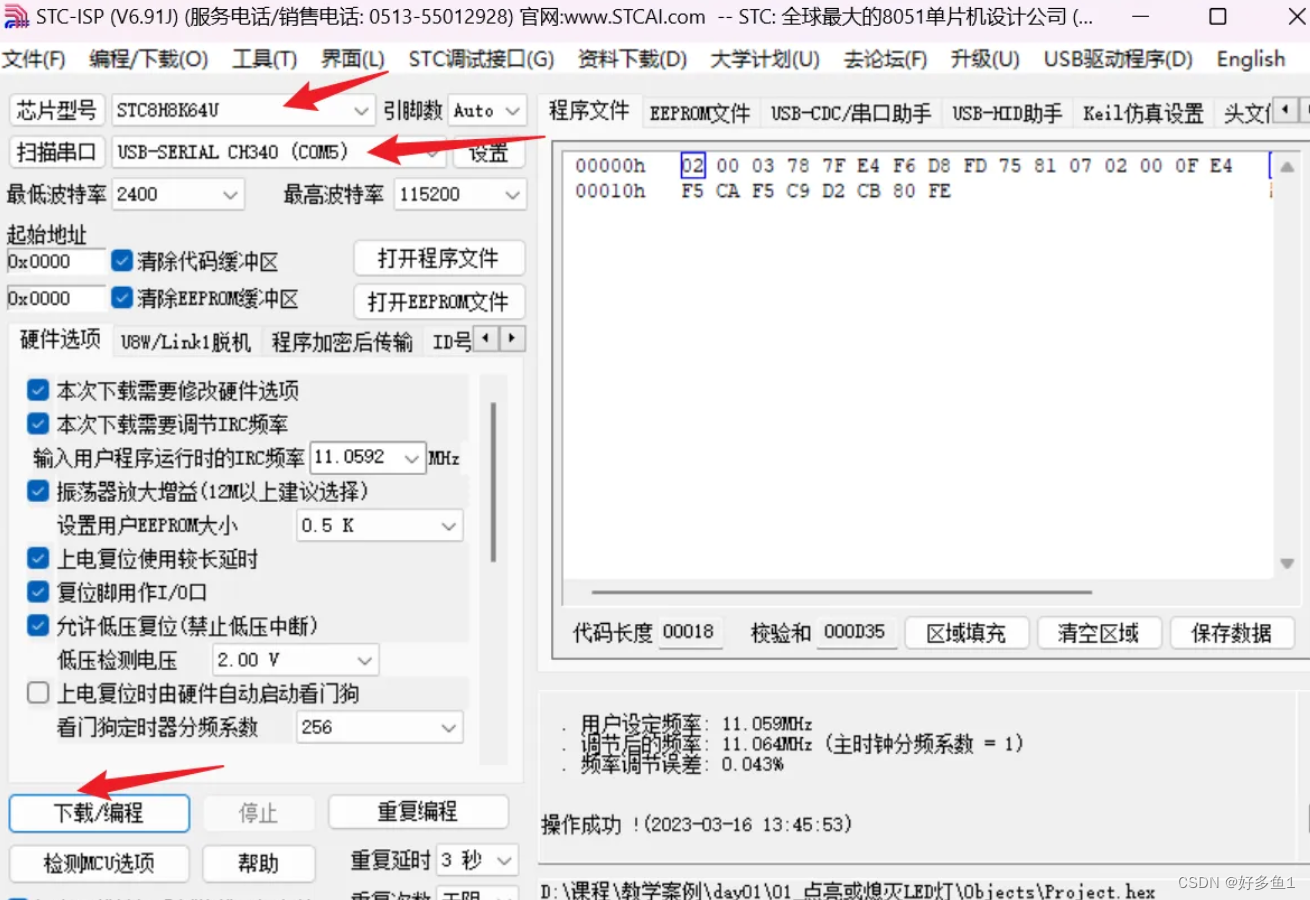

打开 STC-ISP工具，对烧录进行配置

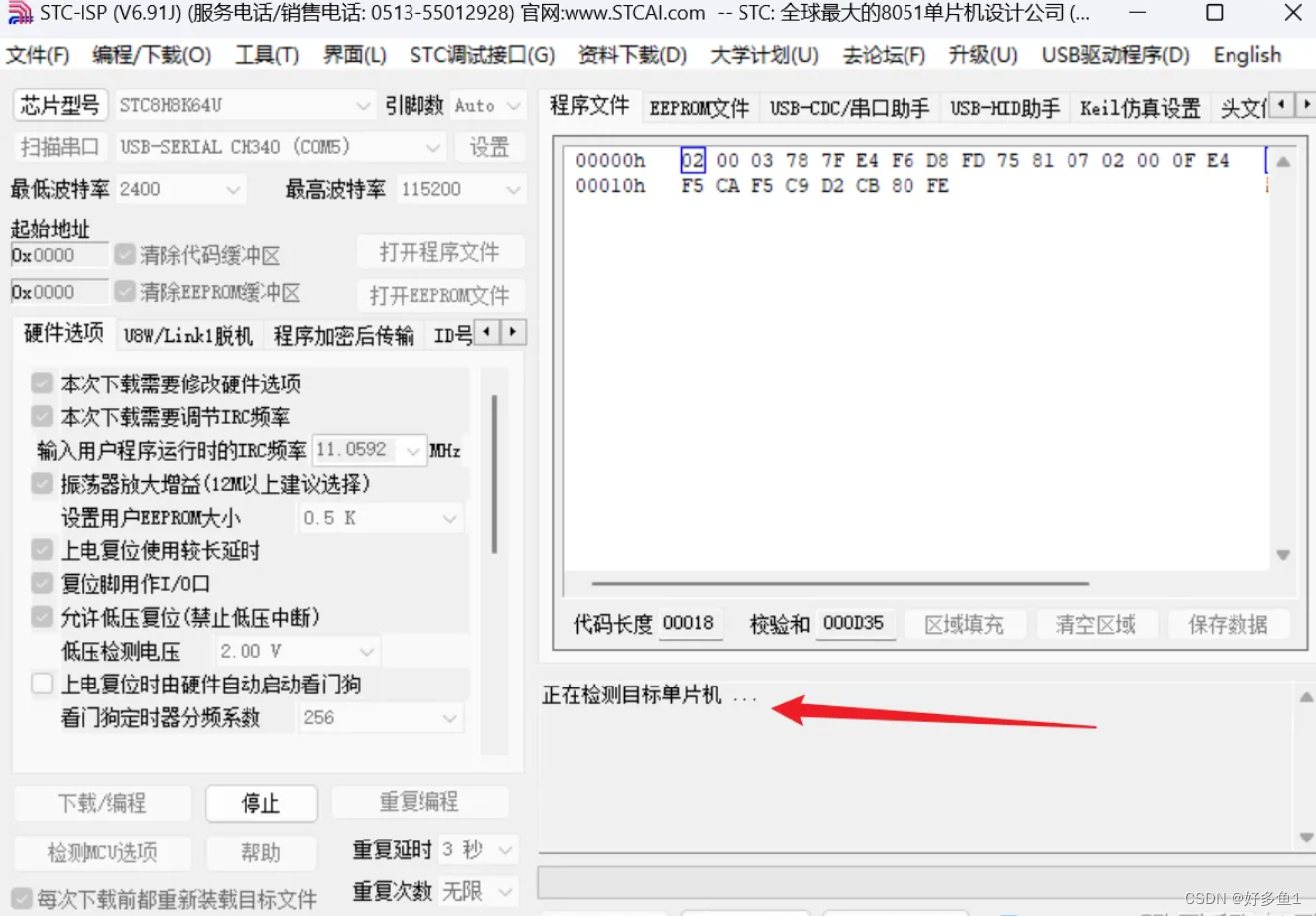

点击下载/编程此时，烧录提示中显示 正在检测单片机....

此时需要点击开发板中的蓝色按钮，进行烧录。
