这篇博客详细介绍了网页在浏览器中显示的过程，从浏览器发送请求开始，经过TCP/IP模型的各层，直到服务器响应并返回HTML文档。接着，浏览器解析文档构建DOM和CSSOM，最终形成渲染树并进行布局和绘画。文章强调了JS对渲染的影响，包括阻塞渲染和性能优化策略，适合前端开发者阅读。

这两天学习了一些网页如何在浏览器中显示的知识，感觉在我向前端走的路上非常有用，所以就在这里总结一下，大家可以看看，我也算是巩固一下知识。因为自己学识太浅，内容可能有一些错误之处，希望看到的朋友可以指出来啦。

在Edge浏览器也加入Chromium的情况下，我在这里就以现代浏览器来说下浏览器渲染出网页的过程。

下面开始正文：

总括页面加载过程

简述

浏览器向服务器发送请求。
服务器做出响应，给浏览器返回信息，这些信息就是页面的HTML 文档了。
浏览器根据文档，调用浏览器内部程序，将文档转化为我们所看到的样子显示出来。

如果只是想看浏览器加载页面过程的朋友可以直接向下滑到”浏览器渲染页面“的位置，前两部分涉及更多的是计算机网络的知识，感兴趣的可以了解一下。

浏览器发送请求

比如我们在百度或者Google的时候，会在搜索框中输入想要搜索的内容，然后点击搜索，页面就会跳转，并且列出我们可能需要的信息，我们再进行挑选查看。

首先看一下我们网络中使用的TCP/IP模型

pic TCP/IP模型

TCP/IP模型共有4层，每层都有各自的功能，而且每层都不关心其他各个层的工作，只是做自己本职的工作，同一结点（可以理解为每一个网络站点、服务器、电脑主机等）相邻层之间通过接口通信，不同结点的的相同层之间通过协议通信（如TCP、UDP、HTTP等）。更详细的可以去看看这里，或者可以看看谢希仁的《计算机网络》，非常经典的一本书。

还有一个叫OSI模型，由于这里面不同模型之间关系不是特别适合实际应用（共有7层模型，而且有些不同层又有相同的功能），只是在进行网络设计的时候会参考一下，而且是第一个公认的网络模型。

在TCP/IP协议中，浏览器属于最上层的应用层。当我们鼠标点击搜索或者回车后，就会产生一个事件，这个事件会根据网页代码转化为一个API请求，其实也会转化成一个文本数据，请求会传递到服务器去查找数据库，从而得到我们想要的东西，而在这其中还要经过TCP/IP的其他所有层才能通过网线传输请求到达服务器。

在应用层使用HTTP协议，HTTP协议根据规则，会打包数据，这时候也会使用HTTPS，来加密数据，防止中途有人篡改我们的数据，保证数据可以准确传输到服务器。打包数据后，应用层会将数据发送到80端口（默认是80端口，也有可能是别的端口），到达传输层。

到达传输层，这里会给数据加一个头部，其中含有源端口号和目的端口号、序号（报文段序号）、校验等等信息。在这一层用到的协议就是TCP协议。

TCP协议是面向连接的，在实际运行中类似与A与B两个人使用微信聊天，A对吧说：”在吗“，B回答说：”在“，两个人就开始聊天了。还有一种协议叫UDP，是面向无连接的，就好比A对B说：”你刚好在楼下，帮我带瓶水上来“，然后B有可能会看到消息，也可能看不到消息。也就是说A与B的通信并没有建立链接。

当传输层完成多有任务后，会将数据传送给下一层的网络层。

网络层 （也叫网际层、互联层）会有一个重要的设备，就是路由器，路由器可以对数据进行存储转发。在这里，我们使用的协议是IP协议 ，IP协议 也会给数据添加一个头部，里面含有源IP地址，和目的IP地址（如192.168.1.1），还有很多其他东西就不说了，最后再加一个尾部，用于定界和帧校验 （如CRC校验） 。这时候就可以把数据传递给最下面的链路层了。

链路层 （也叫物理层，网络层-如果上一层叫互联层的话） 是面向比特流的也就是 011001100001 这种数据，以便通过网线进行长距离传输。在这里基本都是网卡完成的，每张网卡都有一个专属的地址，叫物理地址，也就是我们常说的MAC地址，用这个便可以找到全球任何一台网络设备（嗯？MAC地址克隆，不了，好像法律不允许）。在链路层，也会添加一个头部，其中包含源MAC地址，目的MAC地址等，最后会将整个数据帧转化成二进制比特流传输出去。

经过多个路由器、交换机等，我们的数据就会千里迢迢到达远方的服务器，服务器也会有跟我们电脑类似的网络层级结构，会一层一层将头部、尾部去掉（可能像剥洋葱），得到我们的API请求。

服务器响应请求并回答浏览器

得到请求，服务器会在数据库中检索信息，通过算法对我们的信息加以修饰（度娘的广告？），准备发送到我们的计算机。

回来的路跟我们的数据去的路是类似的，也需要经过传输层、网络层、链路层，最后通过二进制比特流将信息传递给我们的计算机。

计算机会逆序，通过链路层、网络层、传输层的顺序将数据拆开、最后得到的就是我们网页需要显示的HTML文档。

上面都是浏览器向服务器请求数据的网络部分，下面是浏览器得到数据后渲染页面的部分，作为搞前端的，几乎可以不用管上面的部分，那些都是计算机会自己进行的。

浏览器渲染页面

整体过程是这样的：

pic 浏览器渲染页面整体过程

也就是说，浏览器会将这个文档中的单纯HTML部分、CSS部分以及JS部分分开进行解析、渲染。得到DOM树、 CSS规则树、以及JS对DOM和CSSOM的操作命令。

最后进行融合，将需要立即在页面显示的内容，生成一个 Rendering Tree 渲染树，浏览器便会通过调用浏览器内部的 Native GUI 的 API 根据 Rendering Tree 将各个页面部分“画”到浏览器页面中。

构建DOM

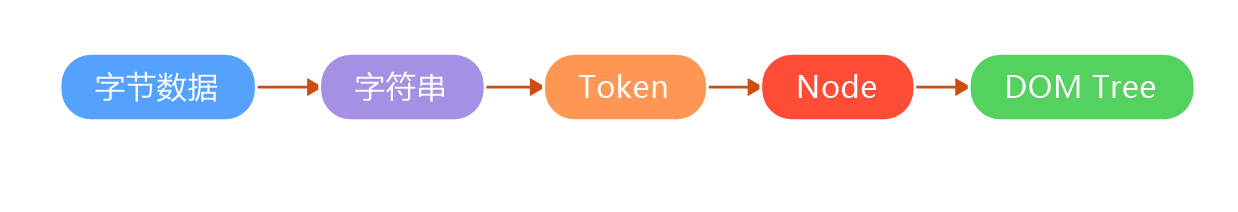

这个过程是这样子的

pic 构建DOM

可以看到，得到的字节被转化成字符串，也就是我们所写的HTML结构的样子，
然后会解析成一个个的Token标签，类似于下图

pic 浏览器中HTML结构

Token标签中会标识出“开始标签”、“结束标签”、“文本”等等。

构建DOM的过程中，会一边解析出Token，一边生成Node节点对象，然后就可以用来渲染页面了，当然这个时候并不会直接渲染的，还要等CSSOM构建完成，搭配JS部分才会完全渲染一个页面的，这个在后面会说到的。

这里举个例子，如下的HTML文档

<html>
<head>
	<title> Title </title>
</head>
   <body>
      <div>
         <p>This is a sentence</p>
         <a>This is a link</a>
      </div>
   </body>
</html>

最后会构建一个这样的DOM树

pic 上面例子构建的DOM树

构建CSSOM

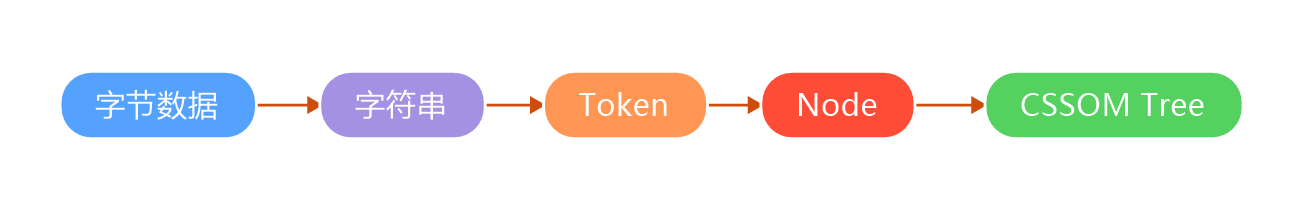

构建CSSOM的过程和构建DOM的过程非常相似：

*pic* 构建CSSOM过程

这里在生成结点对象的时候浏览器会匹配DOM结点，我们代码中给标签写的样式才会被加上去。

在匹配结点样式的时候，每一个结点几乎都会不断递归去寻找父节点、祖父结点等等的样式，例如

<html>
<head>
	<title>title</title>
	<style>
		.cdiv{ color: red }
	</style>
</head>
<body>
	<div class="cdiv">
		<p>this is a sentence</p>
	</div>
</body>
</html>

页面这样显示

*pic* CSS递归渲染

我们看到<p> 标签上并没有定义任何样式，但是渲染的页面中<p> 标签里的文字出现了父级标签定义的样式color: red，这就是在CSSOM渲染中通过递归的方式渲染的结果，而这个过程事实上是比较耗性能的，但是又不能为了这个而将所有样式都进行定义，基本现在的项目都会大致忽略这一性能损耗。

还有的时候，我们的CSS样式会通过过度层叠的方式来写，这个在匹配DOM的时候也会比较耗费性能，所以尽量使用 id 和 class 会非常容易将样式匹配到结点。

构建 Rendering Tree

渲染树的创建是在 DOM 和 CSSOM 全部构建完成之后进行的，这个过程会将两个树结合起来。

以下面这个例子来看

<html>
<head>
	<title>title</title>
   <link type="" ...>
	<style>
		.cdiv{color: red;}
		.cp{background-color: #dddfff;}
		.ca{display: none;}
	</style>
</head>
<body>
	<div class="cdiv">
		<p class="cp">this is a sentence</p>
		<a class="ca" href="">this is a link</a>
	</div>
</body>
</html>

*pic* 结合DOM和CSSOM构建渲染树

我们可以看到最后构建的渲染树中没有出现设置为 display: none 的 <a> 标签。所以说，渲染树只会将要显示的结点加进去，或者说，渲染树中有的内容，都是会显示在页面中的内容。

如果代码书写比较规范的话，在这个时候，JS部分就要开始执行了，并且匹配渲染树中的结点。

而事实上，在浏览器中，渲染的过程中，如果遇到<script> 就会停止渲染HTML，也就是阻塞渲染，去执行JS代码，等JS代码执行完，再回到HTML代码继续渲染。这有点类似计算器中的中断机制。（多线程？），在浏览器中，这一步可不能是多线程，因为如果要多线程的话，JS要匹配DOM结点，可能需要进行线程调用或者线程通信，而这样做对性能的损耗会变得更多，更重要的是可能会出现一定的冲突，比如JS已经执行了，但是浏览器还没有渲染到JS操作DOM的结点，这样JS就相当于是无效的。

通常我们JS代码通常会写在<body> 后面，或者JS中用 window.onload(){} 等方法来保证JS在DOM之后执行，从而获取到DOM结点。

当我们的JS文件也需要改变CSS样式的时候，是需要有完整的CSSOM的，那这个时候就不是只有JS会阻塞DOM构建，CSSOM同样会阻塞DOM构建。

过程如下图

*pic* CSS与JS同样阻塞DOM构建

这个图中，我们可以看到，在DOM构建过程中，抵达CSS的时候，会和CSS一起进行构建，这时候遇到了JS代码，DOM就需要阻塞，JS执行过程中，遇到需要改变CSS样式的地方，JS也被阻塞，并等待CSSOM构建完成后再去执行JS，JS代码执行结束后，再回到DOM构建。

布局和绘画

经过上面的步骤后，已经生成了一个渲染树，浏览器就会根据这棵树来布局页面（这一步也叫做回流）。我们都知道我们的网页，每一个元素都是“盒子模型”，浏览器会在这个时候弄清楚每一个盒子的绝对位置，包括所有的在代码中以相对定位等生成的元素，这个位置会以像素的形式来布局。

布局完成后，就会输出所有要显示的元素的盒子，然后就是将这些盒子”画“到页面上了，浏览器会通过Paint Setup 和 Paint 事件，将每个像素”画“到屏幕上。

最后，我们再来回顾一下浏览器是如何显示出页面的

浏览器通过我们的电脑向服务器发送请求。
服务器接收到请求后进行一些算法，给我们的电脑返回一个二进制比特流数据。
浏览器将这些数据转化成文本文档。
浏览器进行DOM和CSSOM的构建。
配合JS代码，形成一个Rendering Tree。
浏览器根据Rendering Tree将所有盒子模型转化为像素，在浏览器窗口上绘画出页面。

还有一些小知识点，比如JS的异步加载（async），延迟加载（defer）；DOM构建的性能问题；浏览器绘制页面回流和重绘问题；以及以我新手的水平能想到的性能优化策略就放到下一篇在说啦，这篇文章已经有4000字了，估计好多人都没看完呢，哈哈哈哈。
