COMSOL with Simulink协同仿真2:ERROR: Model file is not found

在这里插入图片描述

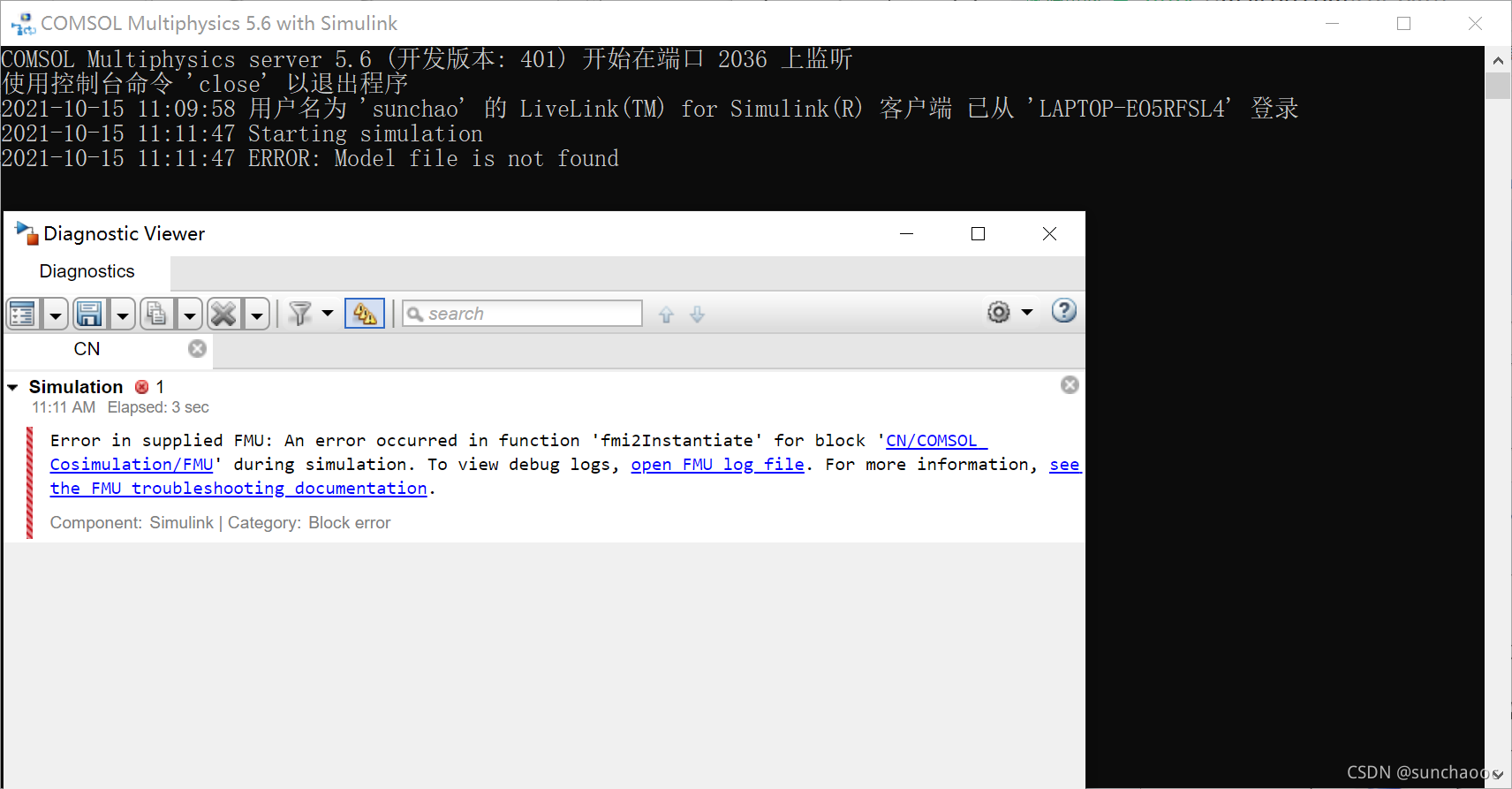

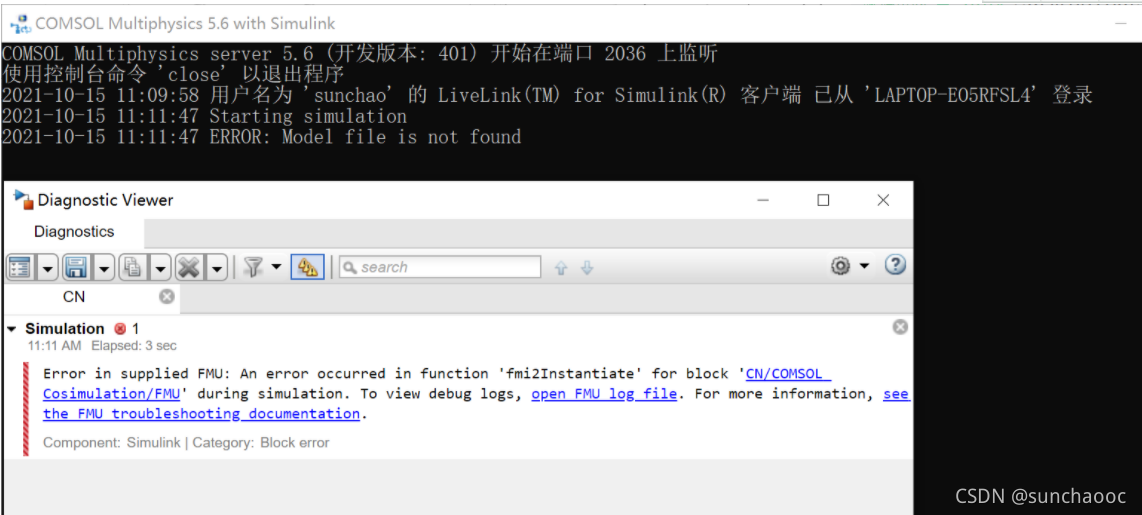

在做comsol with simulink算例的时候,总是提示ERROR: Model file is not found。折腾了几天,搞定了,有四个解决方法,各位同行可以都试试。
在这里插入图片描述

1,可能是文件写入权限的问题。将案例相关文件复制到非系统盘位置后,再尝试打开计算。注意可能需要重新设置Simulink 中的 COMSOL 块。
2,fmu文件名的命名问题,最好是全英文。
3,fmu文件与slx文件一定要在一个文件夹内。
4,打开一个新的matlab实例并输入命令:“shareMATLABForFMUCoSim”。然后回到第一个实例,正常导入fmu模型,可以正常工作了。

参考:
https://www.mathworks.com/matlabcentral/answers/460782-error-exporting-simulink-model-as-fmu-in-function-fmi2instantiate

### ComsolSimulink联合仿真的配置方法 #### 1. 联合仿真概述 COMSOL Multiphysics 和 MATLAB/Simulink 的联合仿真允许用户将 COMSOL 中复杂的物理场模型与 Simulink 中的控制系统或其他动态系统集成在一起。这种组合可以用于研究复杂工程问题中的多领域耦合作用,例如电磁场、热传递和机械应力之间的相互作用。 为了实现两者的联合仿真,通常需要借助 **LiveLinkfor MATLAB®/Simulink®** 插件工具[^5]。此插件提供了必要的接口功能,使得 COMSOL 模型能够无缝嵌入到 Simulink 环境中。 --- #### 2. 配置步骤详解 ##### 2.1 安装 LiveLinkfor MATLAB®/Simulink® 确保已安装最新版本的 COMSOL Multiphysics 及其附加组件 LiveLinkfor MATLAB®/Simulink®。此外,还需要具备有效的许可证支持这些产品的使用[^6]。 ##### 2.2 创建 COMSOL 物理场模型 在 COMSOL 中构建所需的物理场模型,例如磁场分布计算或热管理系统建模。完成以下操作: - 设定几何形状及其边界条件; - 添加材料属性及相关方程; - 运行初步验证测试以确认单体模型无误。 对于电动汽车驱动电机的应用场景,可参照实例创建磁路分析模型,并利用 PDE 工具箱解决静态磁场问题[^7]: ```matlab function B = compute_magnetic_field(I, coilGeometry) % 参数:电流I(A),线圈几何结构 model = createpde('magnetostatics'); geometryFromEdges(model, coilGeometry); specifyCoefficients(model, 'magneticFluxDensity', [], [], [], I); results = solvepde(model); B = results.NodalSolution; end ``` ##### 2.3 导出至 Simulink 通过 LiveLink™ 将 COMSOL 模型导出为 S-Function 或其他兼容形式导入 Simulink 平台。具体过程如下: - 在 COMSOL GUI 下选择 `File -> Export` 功能菜单项; - 设置目标路径保存 `.sfun` 文件以便后续加载调用; - 同时记录下所有必要输入变量(如激励源强度)及输出量测点位置信息供连接线路匹配之需[^8]。 ##### 2.4 构建完整的 Simulink 流程图 打开一个新的 Simulink 编辑窗口,在其中布置好各个子模块框图元件之后按照实际需求依次连线形成闭环回路体系结构。比如针对前述提到过的电动车无线充电效率优化课题,则可能涉及整流桥电路单元加上之前准备好的电磁感应效应描述部分共同构成整个电力电子变换链路环节[^9]: ```python # Python伪代码示意如何组织各部件关系 def build_simulink_model(): rectifier_circuit = RectifierCircuit() magnetic_coupling = MagneticCouplingModel() # 来自于COMSOL导出的结果 input_signal = InputSignalGenerator() output_metrics = EfficiencyCalculator() connect(input_signal.output, rectifier_circuit.input) connect(rectifier_circuit.secondary_side_output, magnetic_coupling.primary_current_input) connect(magnetic_coupling.secondary_voltage_output, output_metrics.measurement_point) return complete_system ``` 注意这里只是概念性的展示而非真实可用脚本片段! --- #### 3. 示例应用说明 假设我们正在开发一款新型储能设备,它集成了先进的热管理和智能化充放电调控策略。此时就可以采用上述介绍的方法论框架把代表内部化学反应动力学特性的微观尺度数值模拟成果融入宏观层面的整体运作规划当中去[^10]。 最终得到这样一个高度综合化的虚拟原型平台仅有助于加速产品研发周期而且还能有效降低成本风险等等诸多好处胜枚举…… --- ###
