用revit建水闸BIM模型

水闸由上游连接段、闸室、下游连接段等组成。上游连接段主要作用是引导水流从河道严稳地进入闸室，同时有防冲、防渗作用，一般包括上游冀墙、铺盖、护底和两岸护坡等。闸室段是控制过闸流量及上下游水位，并连接两岸和上、下段的主体，闸室段有闸门、闸墩、底板、工作桥、交通桥、胸墙、启闭机等。下游连接段的主要作用是消除下泄水流的动能，顺利与下游河床水流连接，避免发生不利冲刷现象，一般有护坦(包括消力池)、海漫、下游防冲槽(防淘墙)、下游冀墙、护底和两岸护坡等

一、上游连接段

上游连接段——断面收缩，流速高，冲刷严重,作用:引导水流、防冲、防渗、挡土。

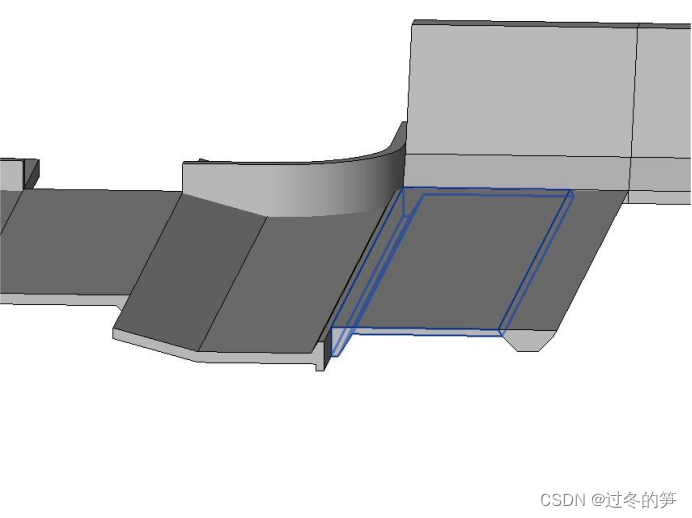

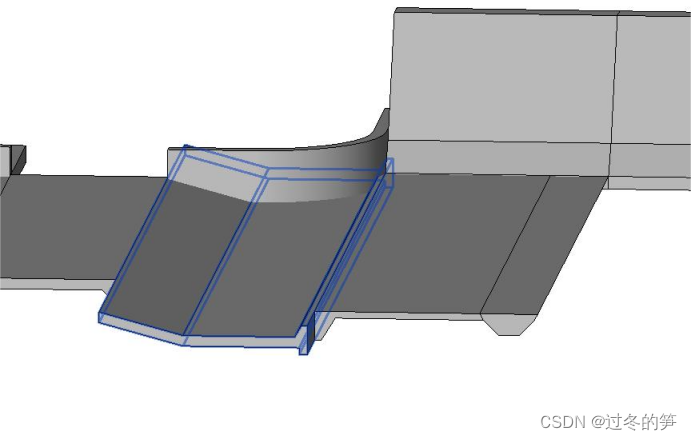

1.1 铺盖

铺盖主要起防渗防冲作用。粘性土或砼筑成，粘土上铺以浆砌石或干砌石。

1.2 上游护底

护底在铺盖的前部，是浆砌石或干砌石结构。

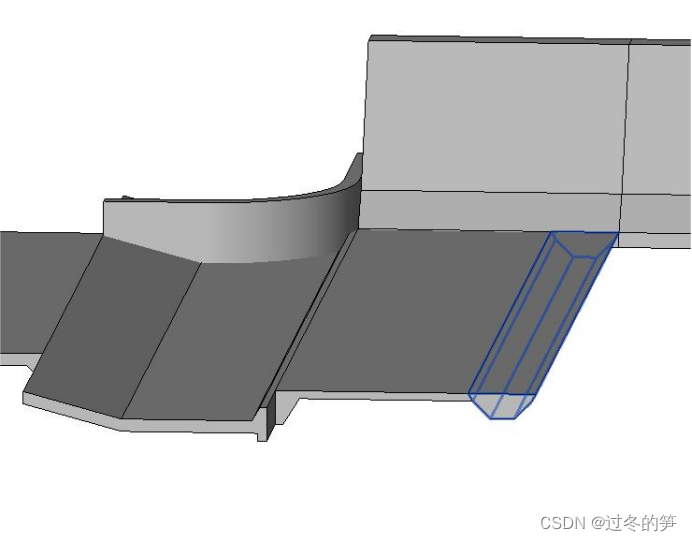

1.3 上游防冲槽

上游防冲槽用来保护护底或铺盖头部。挖槽抛石形成的防冲棱体。

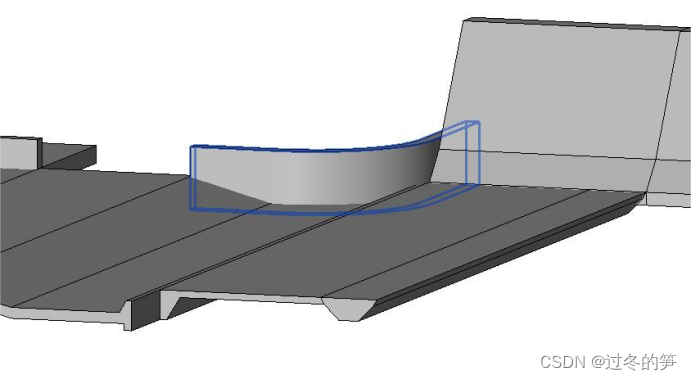

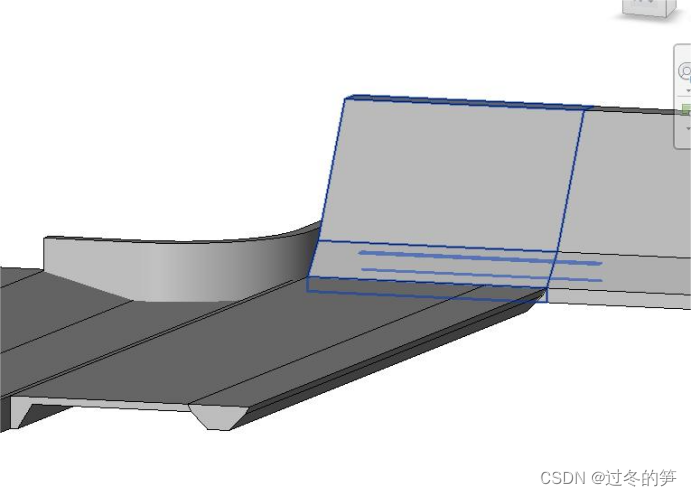

1.4 上游翼墙

上游翼墙起改善水流条件、挡土、防冲、防渗等作用。形如挡土墙，钢砼结构。

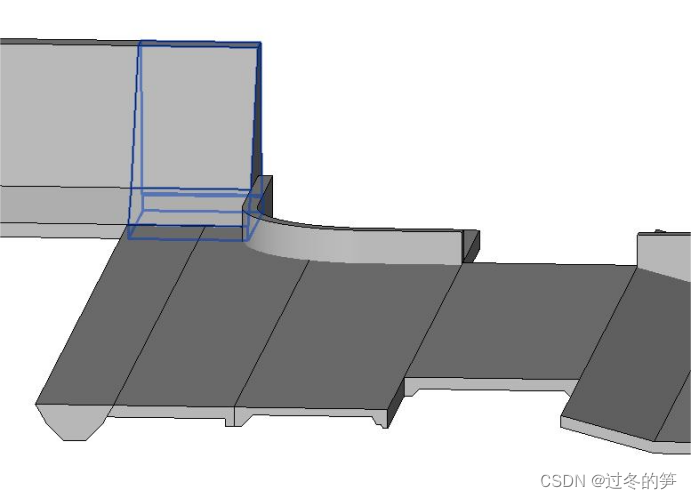

1.5 上游护坡

上游护坡起到保护引水河渠的岸坡的作用，采用浆砌石或干砌石。

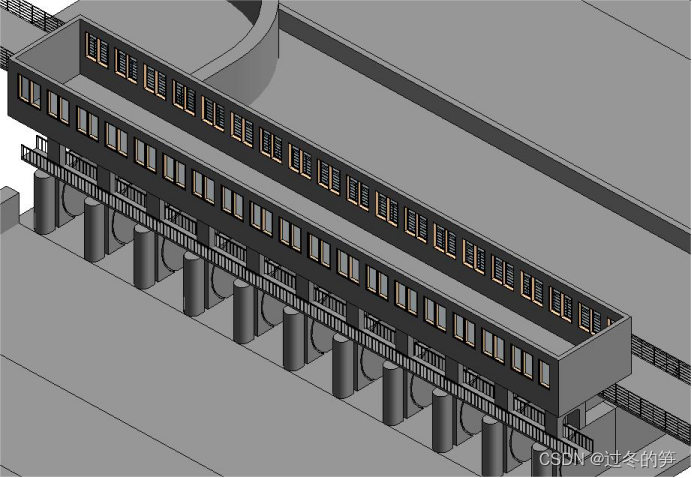

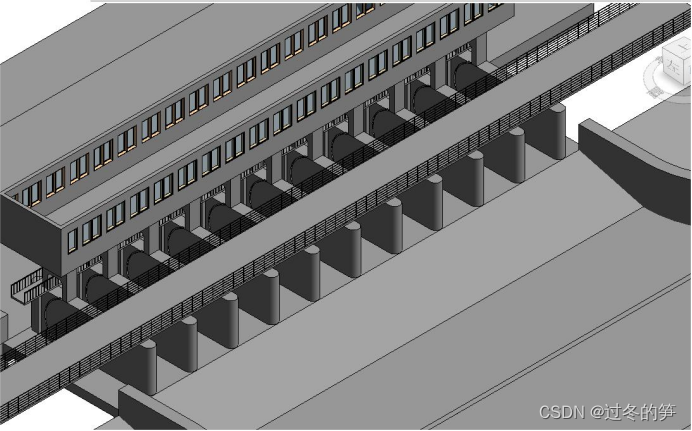

二、闸室

闸室是水闸的主体工程，控制下泄水流，起到挡水和调节水流的作用。

2.1 闸底板

闸底板是闸室的基础。闸底板用来承载、传力、防冲、防渗、利用摩阻力维持稳定，采用钢砼结构。

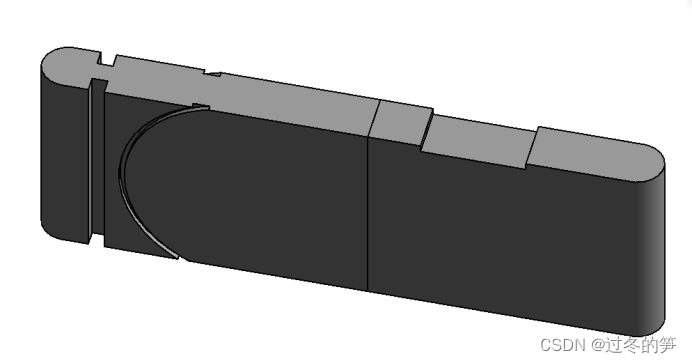

2.2 闸墩

闸墩用于分隔闸孔，支撑上部结构，传递上部荷载。采用流线型钢分隔网孔，支承闹门，传递上部荷载，是流线型钢砼结构。

2.3 闸门

闸门起到挡水、调节水位与流量。有平板门与弧形门两类，配有专门的启闭设备，安装在工作桥或闸墩上。

2.4 胸墙

胸墙起挡水，减小闸门高度的作用。

2.5 交通桥

交通桥用于连接两岸交通。

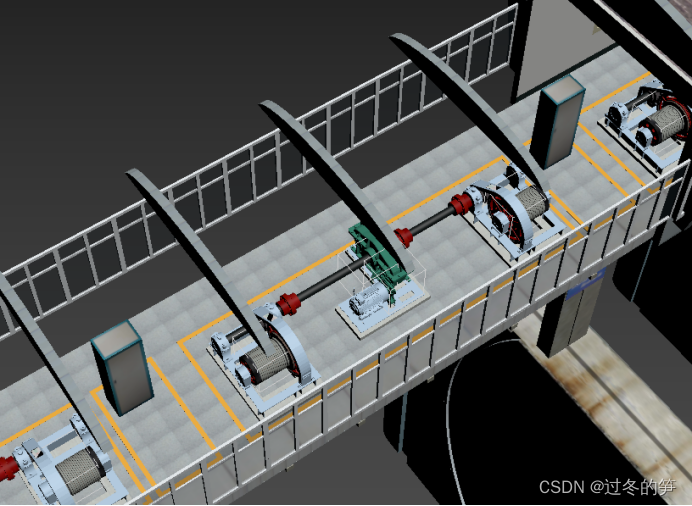

2.6 工作桥

工作桥用于安装启闭机设备，给管理人员提供操作启闭机场所，支承在闸墩上。

*

三、下游连接段

下游连接段，用以引导出闸水流向下游均匀扩散，减缓流速，消除过闸水流剩余动能，防止水流对河床及两岸的冲刷。

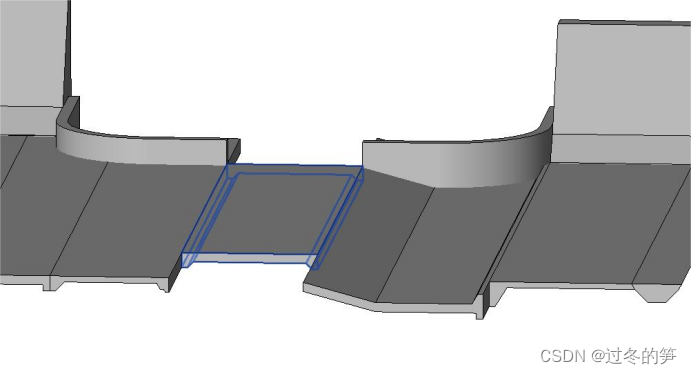

3.1 消力池（护坦）

消力池主要消除水流的能量，消力池段的底板叫护坦、护坦与闸底板之间用斜坡连接。护坦位于闸室下游，是消力池底板，砼结构。

3.2 海漫

海漫是护坦下游抗冲的柔性保护结构，浆砌石或干砌石结构。海漫上不能出现水跃，末端的水流平顺，流量分布均匀。水流消力之后进入海漫段，海漫继续消除水流的余能。

3.3 下游防冲槽

下游防冲槽确保下游河床免受有害冲刷。建在水闸海漫末端，挖槽抛石形成的防冲棱体。

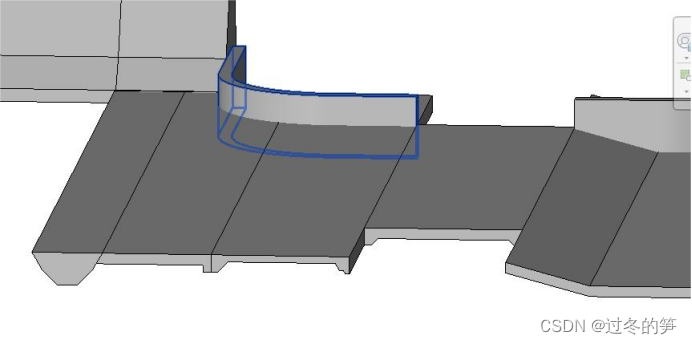

3.4 下游翼墙

下游翼墙的平面布置、结构形式和受力状况与上游翼墙类似，为了减小墙背面的渗透压力，在墙背下部设排水和反滤，把绕渗水排到下游翼墙的下游。

3.5 下游护坡

引导水流向下游均匀扩散，削减出闸水流能量，保护下游河（渠）床及岸坡免遭水流冲刷，采用浆砌石或干砌石。

总结

建模依据有蚌埠闸的倾斜模型、3DMaxs模型、以及参考一些水闸的施工设计图纸。
水闸的各个水工结构用revit建成族，建好所有族之后并给BIM添加属性参数。创建项目，将族放进项目中。
