CS231N–反向传播与神经网络

一、反向传播

1.计算图实例

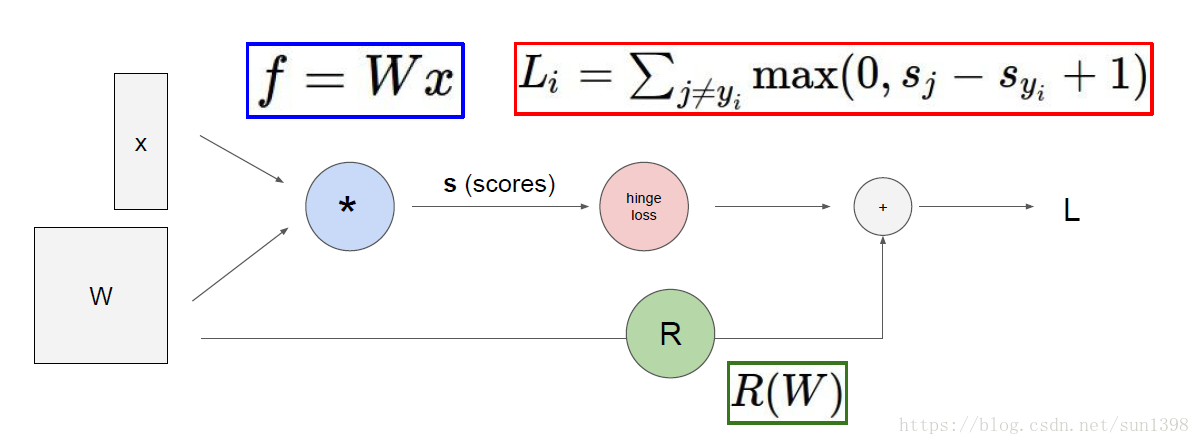

(1) SVM；
(2) AlexNet卷积神经网络；
(3) 神经网络图灵机

2.反向传播–链式求导法则（核心）

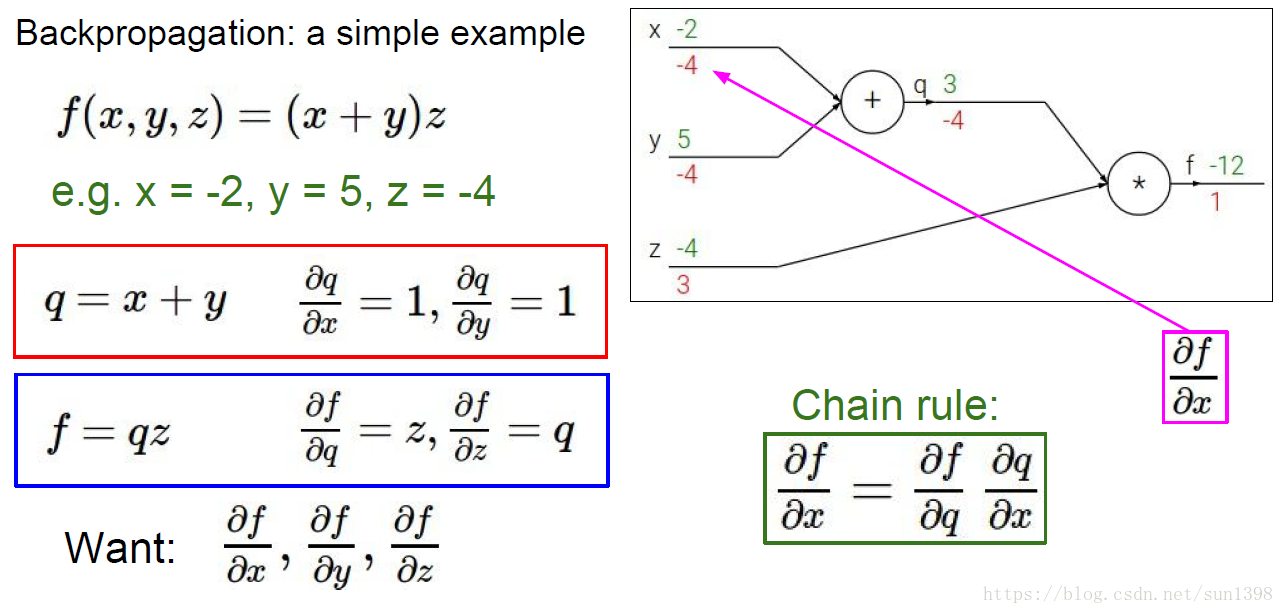

(1)实例1：一个简单的计算

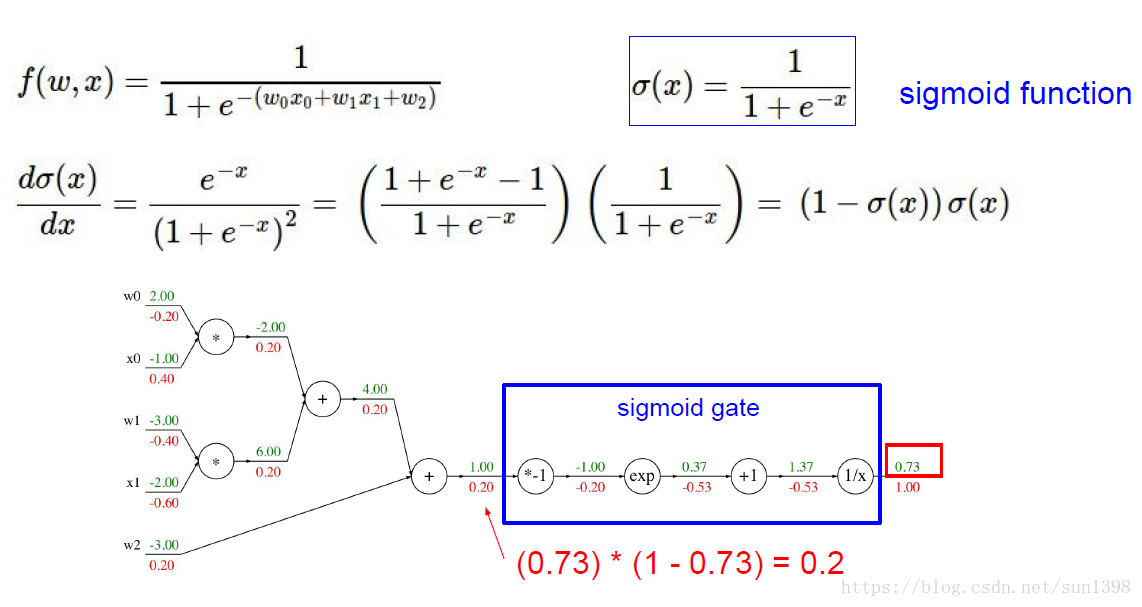

(2)实例2：一个相对复杂的计算

如果知道sigmoid函数的求导公式，那么可以极大地简化该过程

(3)神经网络中的反向传播在分支处通过一级级的链式法则求导，使用当前已有的前后值替代。

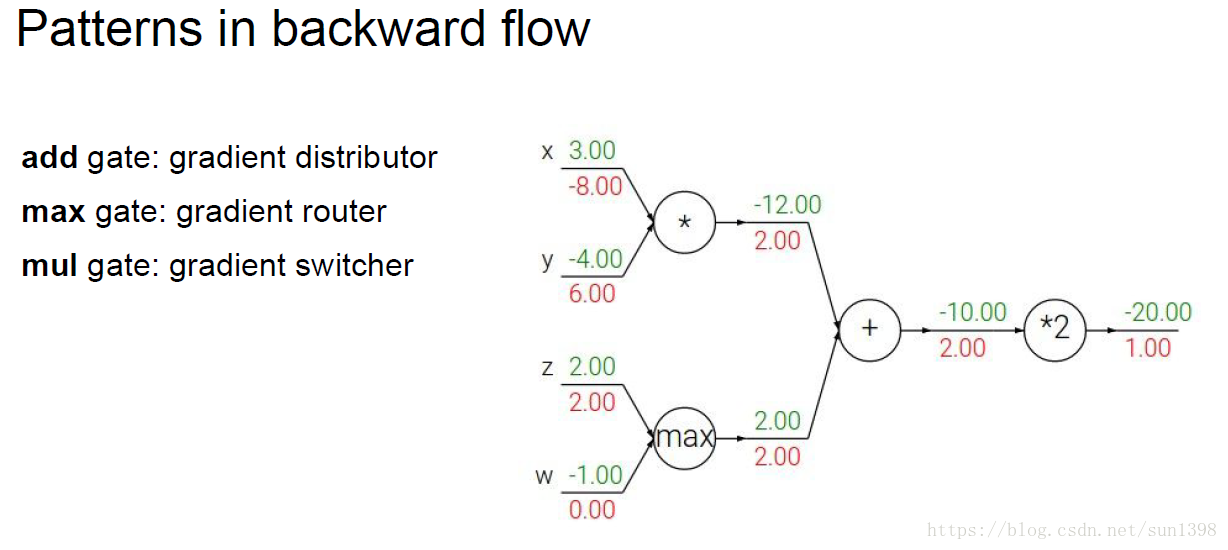

(4)反向传播在每一个分支点的操作：加法，分发下去；Max，路由选择，选中的相同，未选中的0；乘法，梯度转换。

(5)计算图向后分支的反向传播为相加

(6)向量的梯度计算–雅克比矩阵逆推

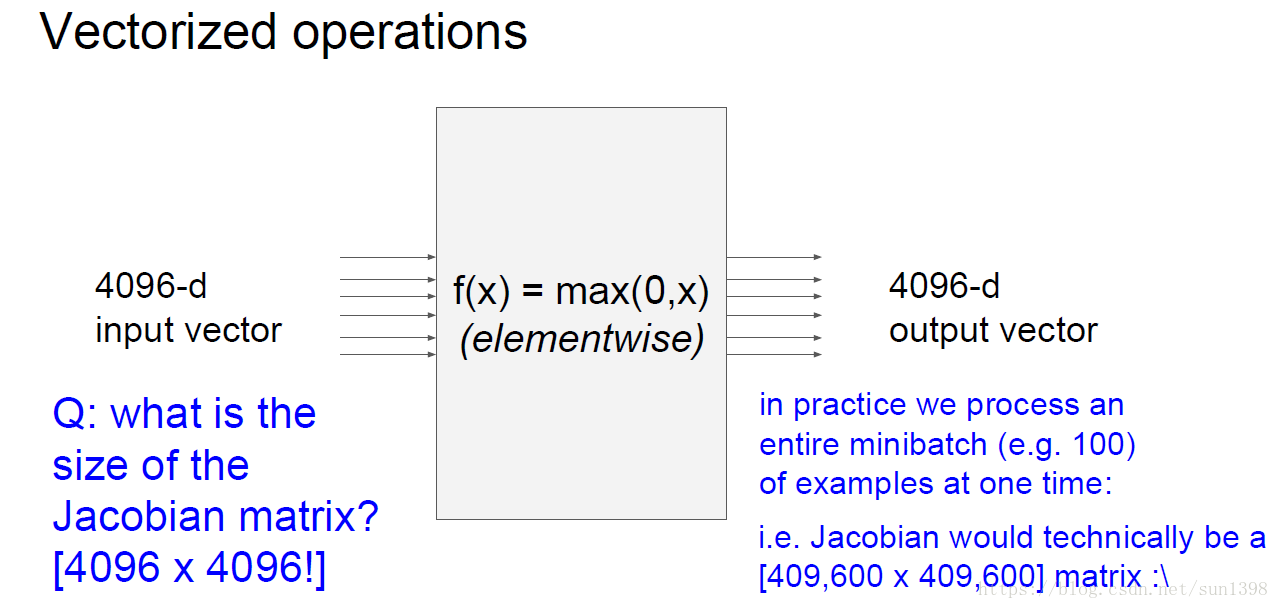

- 以max函数为例

- 实际上max函数的矩阵是一个单位矩阵上，在对角线上max取值正确的为1，错误的为0，反向求导赋予就很方便；因此不需要求雅克比矩阵的所有维度，实际上1个mini-batch的大小为100，矩阵可能为409600\*409600，这样一个维度较大，超出内存。实际上并不需要去求一个矩阵，见下面这个例子。

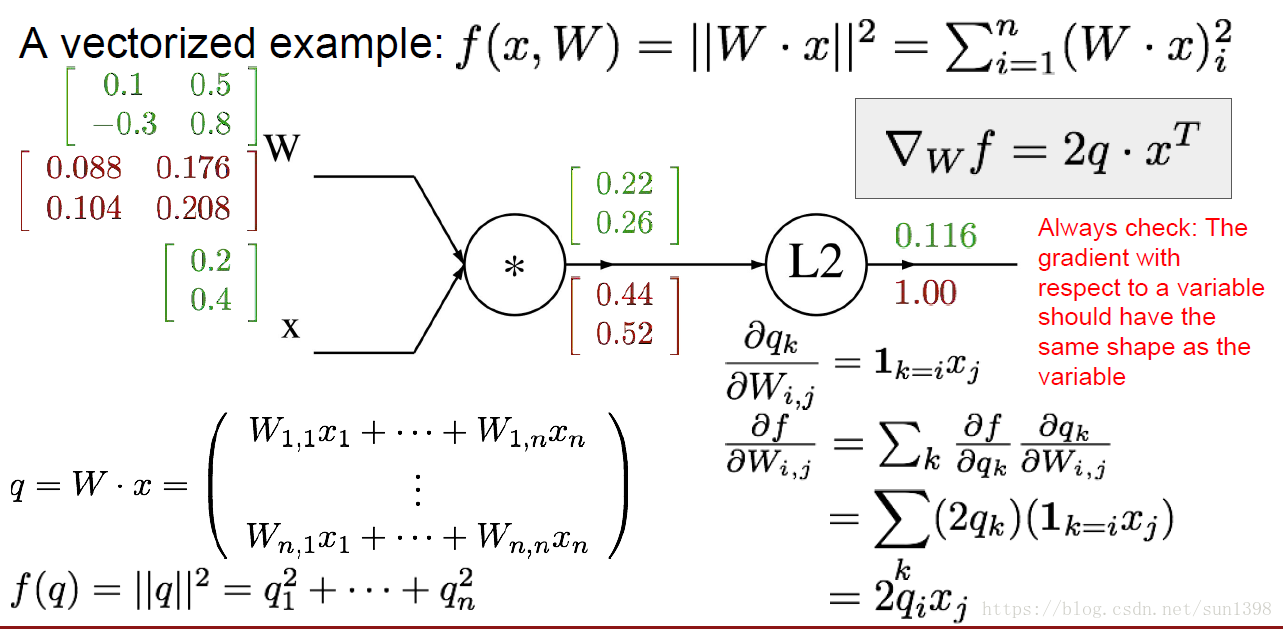

- 以二次平方项为例

- 如上图可见，实际上在反向传播过程，大部分使用的前向函数参数的转置就ok。

• 公式法+一步步逆推讲解矩阵乘法运算

  • 实际上对于一个包含scores和loss函数的公式及求响应的$\frac{{\partial L}}{{\partial W}}$如下：

$$\begin{array}{l} f\left( {x,W} \right) = W*x\\ L = \frac{1}{N}\sum {{L_i}\left( {f\left( {{x_i},W} \right),{y_i}} \right)} \\ \frac{{\partial L}}{{\partial W}} = \frac{{\partial L}}{{\partial f}}\frac{{\partial f}}{{\partial W}} = df{x^T} \end{array}$$

$$矩阵的维度：W[C \times M]$、$x[M \times N]$、$f[C \times N]$$

- 那么只对于单纯的一个f值而言，那么满足如下公式

$$\left\{ \begin{array}{l} W(1,:)x(:,1) = f\left( {1,1} \right)\\ \frac{{\partial L}}{{\partial W(1,:)}} = \frac{{\partial L}}{{\partial f}}\frac{{\partial f}}{{\partial W}} = df(1,1)x{(:,1)^T} \end{array} \right.$$

- 那么只对W(1,1)求导而言，f的所有1行都包含对W(1,1)与x一行的乘积，而f中的每个值都是W的一行和x的一列的乘积，无法单纯的表示w(1,1)，但是如果求df/dw(1,1)，由于线性其他项消失，只剩下x(1,:)，因此满足一下公式：

$$\begin{array}{l} \frac{{\partial f}}{{\partial W(1,1)}} = f(1,:)x{(1,:)^T}\\ \frac{{\partial f}}{{\partial W}} = \left[ {\begin{array}{*{20}{c}} {f(1,:)x{{(1,:)}^T}}&{f(1,:)x{{(2,:)}^T}}& \cdots &{f(1,:)x{{(M,:)}^T}}\\ {f(2,:)x{{(1,:)}^T}}&{f(2,:)x{{(2,:)}^T}}& \cdots &{f(2,:)x{{(M,:)}^T}}\\ \vdots & \vdots & \ddots & \vdots \\ {f(C,:)x{{(1,:)}^T}}&{f(C,:)x{{(2,:)}^T}}& \cdots &{f(C,:)x{{(M,:)}^T}} \end{array}} \right] = f{x^T} \end{array}$$

(8) SVM梯度函数推导过程:

(9) Softmax梯度函数推导过程：

(10)系统结构与框架平台介绍

##SVM梯度矩阵表示
margin[margin>0] = 1 # 大于0返回真值
counter_r = np.sum(margin, axis=1)
margin[list(range(num_train)),y] = -counter_r
dW += np.dot(X.T,margin)/num_train +reg*W

二、2层神经网络

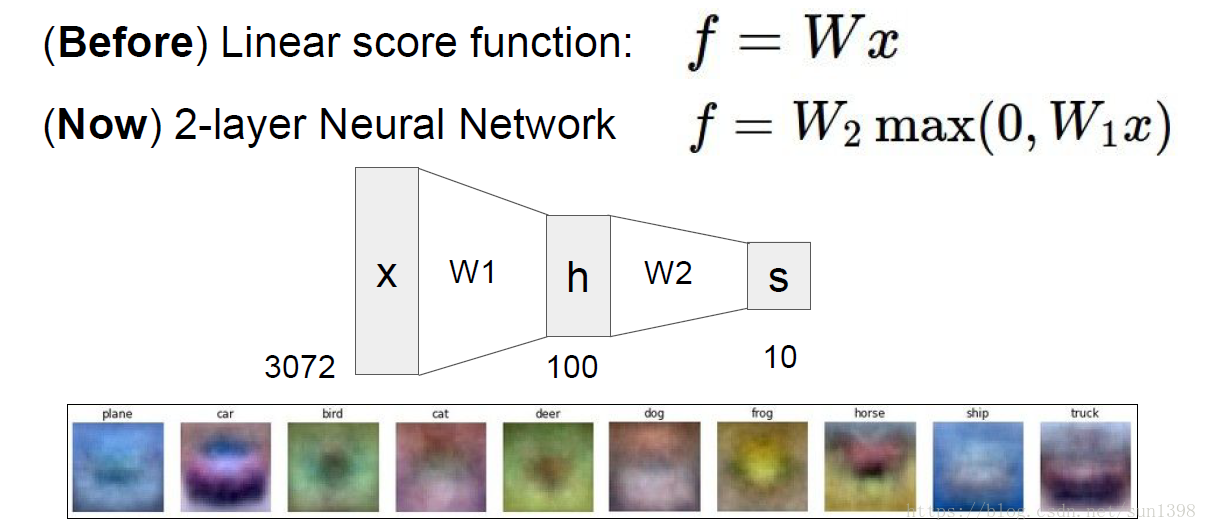

1. 2层神经网络

- 传统的1层神经网络能够对前面的图片进行h层的特征处理，第2层可以对经过h层的特征处理

• 一个2层神经网络的训练代码可能仅仅需要20行，具体的代码训练在assignment1中

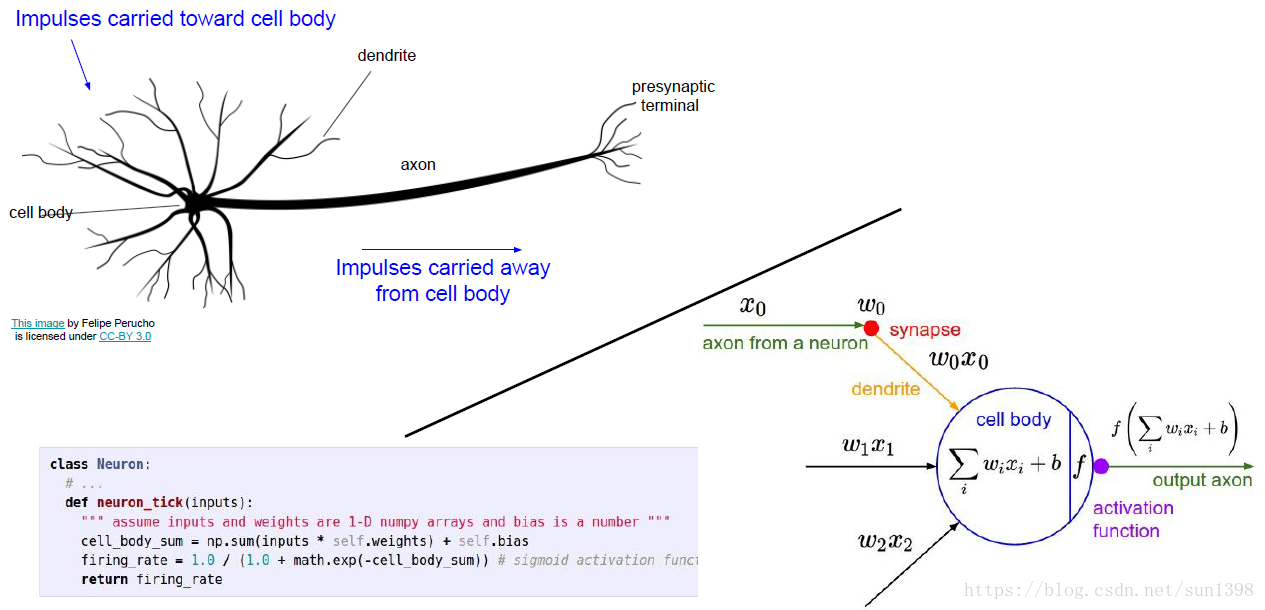

• 一个神经网络与实际神经网络的关系，树突相当于每层的汇聚，轴突相当于激活后的传输：

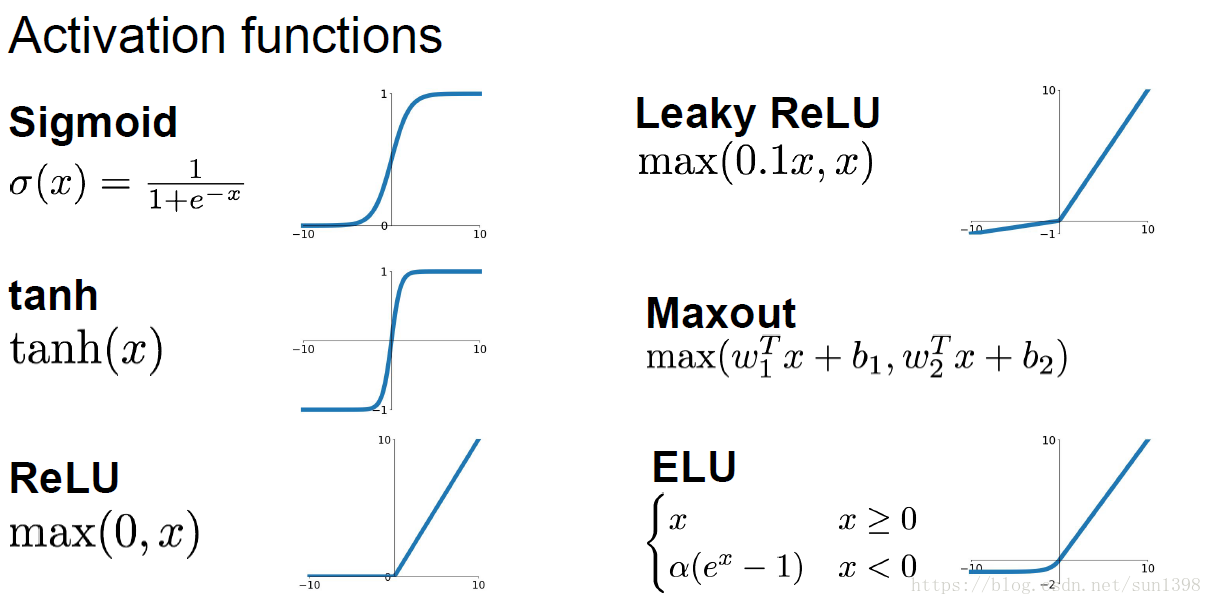

• 对于每一个神经元会使用激活函数，将线性的结果转换为[0,1]之间，有利于压缩结果的空间，因为实际上神经元识别是有上限的。常用的激活函数有：Sigmoid、Tanh、ReLU、LeakyReLU、Maxout、ELU，各有优缺点

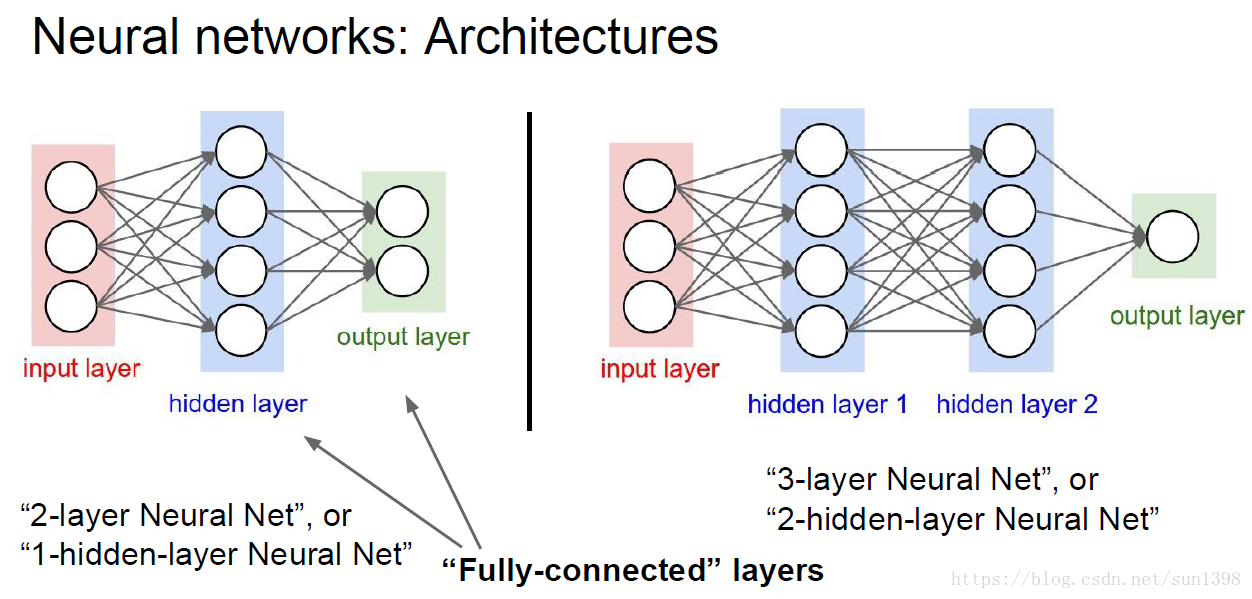

• 常见的2、3层神经网络结构如下：


2、总结

• 神经网络不是真的神经元，是一种仿真的结果，或者说是给神经网络的结构一个合理的解释

• 神经网络越大越好，层数越多越好，这个不完全成立，要看实际的情况。太大太深的网络容易过拟合（需要正则化），训练时间过长（无法解决）；当使用简单的数据时，深度起到的作用较少，每特征提取有限

• 用好已有的框架结构，将会极大地减小工作量，TensorFlow是我的选择。
