最简易的Qt白板绘图功能

由于最近工作项目中涉及到了Qt自绘高级控件等知识，因此写一篇博客来记录一下Qt最简单的绘图功能的实现过程：

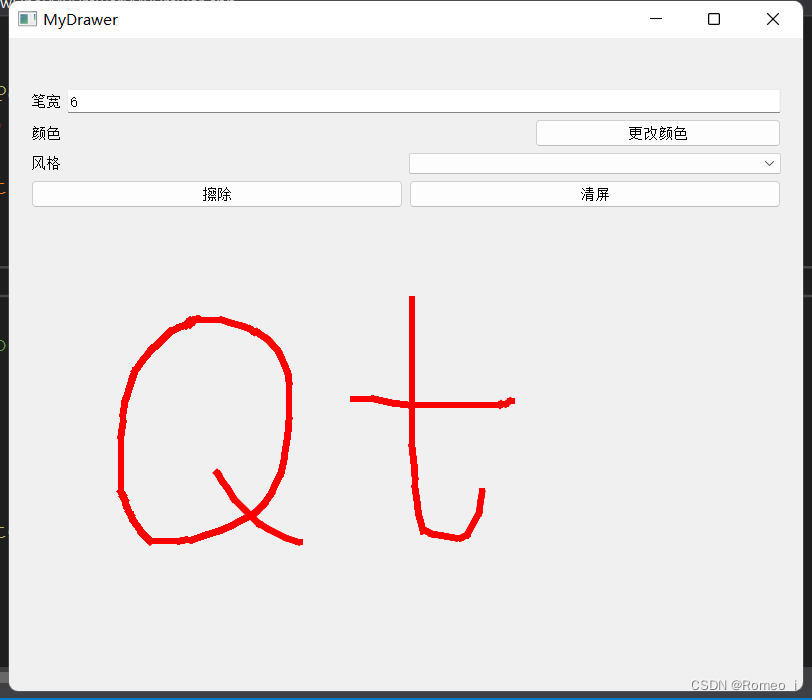

以下是自制白板的demo运行结果：（Win 11 + Qt 5.12.3 + VS 2017)

要开发类似于白板的绘图功能，首先需要构思整个功能的实现流程：

1. 就好比我们上美术课，画图离不开画笔和纸。因此需要要给计算机“提供”纸和笔（在编程里，“纸”可以理解为绘图设备）。绘图离不开画家本身，所以，需要定义QPainter对象和QPen对象；
2. 我们在纸上写（画）字的过程就类似于拖动鼠标在屏幕某区域里进行绘制。所以需要告诉计算机我们要在哪个区域绘制以及绘制的位置。抽象到编程里，就是需要记录绘图过程中鼠标走过的位置；
3. 用白板绘图时，需要我们按压着鼠标，从起始点开始绘制出路径。当松开鼠标时，代表着本次绘制的结束。因此，需要我们重写鼠标的相关事件处理函数（鼠标按压事件mousePressEvent, 鼠标移动事件mouseMoveEvent, 鼠标释放事件mouseReleaseEvent)
4. 进行所需的逻辑处理：Demo里把屏幕上每一笔线条里的所有点先存在一个vector里，再把每一个这样的vector存储在最外层的vector里。其实可以把这个“线”想象成由若干个小线条组成，每段线条的终末就是鼠标的终末QPoint值。即调用Qt内置的drawLine函数即可完成。

以下是部分核心代码：

	QPoint  m_bgnPos;    //鼠标按压瞬间时的起始位置
	QPoint	m_endPos;	 //鼠标释放时的位置
	QPoint  m_curPos;	 //鼠标当前位置
	bool	m_bPressd;   //标记鼠标是否按压

	std::vector<QPoint> m_vecPoint;
	std::vector< std::vector<QPoint> > m_vecVecPoint;


void MyDrawer::paintEvent(QPaintEvent *event)
{
	QPainter painter(this);
	QPen pen;

	pen.setWidth(ui.lEdtPenWidth->text().toInt());
	pen.setColor(Qt::red);

	painter.setRenderHint(QPainter::Antialiasing);
	painter.setPen(pen);

	for (int i = 0; i < m_vecVecPoint.size(); ++i)
	{
		for (int j = 0; j < m_vecVecPoint[i].size() - 1; ++j)
		{
			painter.drawLine(m_vecVecPoint[i][j], m_vecVecPoint[i][j + 1]);
		}
	}

	update();
}

void MyDrawer::mousePressEvent(QMouseEvent *event)
{
	m_bgnPos = event->pos();
	m_bPressd = true;
	m_vecPoint.push_back(m_bgnPos);
}

void MyDrawer::mouseReleaseEvent(QMouseEvent *event)
{
	m_endPos = event->pos();
	m_bPressd = false;

	m_vecVecPoint.push_back(m_vecPoint);
	m_vecPoint.clear();
}

void MyDrawer::mouseMoveEvent(QMouseEvent *event)
{
	m_curPos = event->pos();
	if (m_bPressd)
	{
		m_vecPoint.push_back(m_curPos);
		m_vecVecPoint.push_back(m_vecPoint);
	}
}
