计算机组成原理 CPU的功能和基本结构和指令执行过程

CPU的功能和基本结构

CPU的功能

1. 指令控制: 完成取指令、分析指令和执行指令的操作，即程序的顺序控制。
2. 操作控制:一条指令的功能往往是由若干操作信号的组合来实现的。CPU管理并产生由内存取出的每条指令的操作信号，把各种操作信号送往相应的部件，从而控制这些部件按指令的要求进行动作。
3. 时间控制: 对各种操作加以时间上的控制。时间控制要为每条指令按时间顺序提供应有的控制信号。
4. 数据加工: 对数据进行算术和逻辑运算。

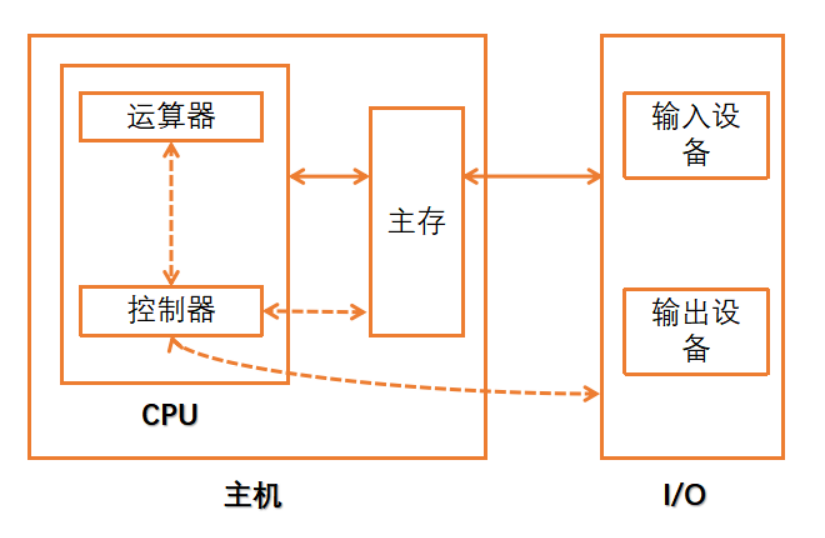

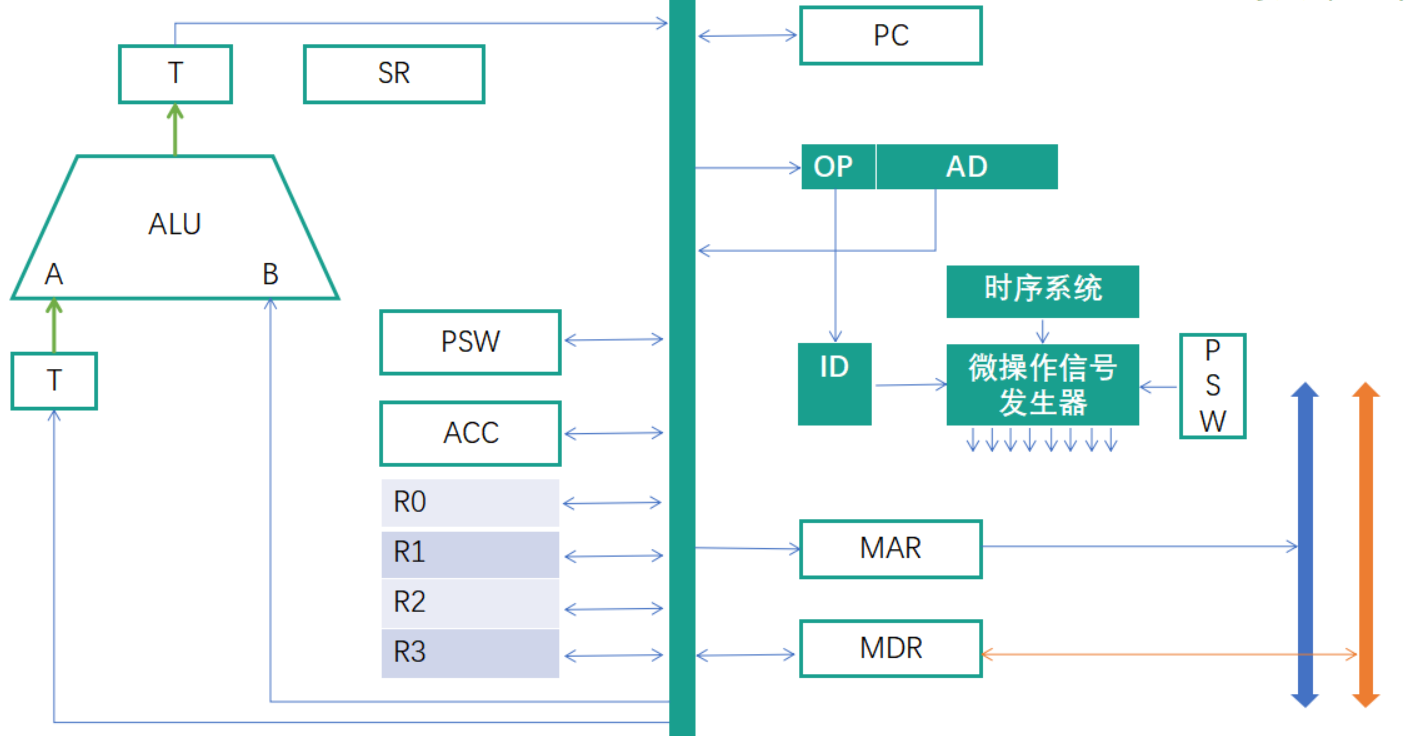

CPU的基本结构

透明性
用户可见的寄存器 (对用户不透明，用户可编程) : PSW.ACC,Ri.PC
用户不可见的寄存器 (对用户透明，用户不可编程) : SR,T,MAR,MDR,IR

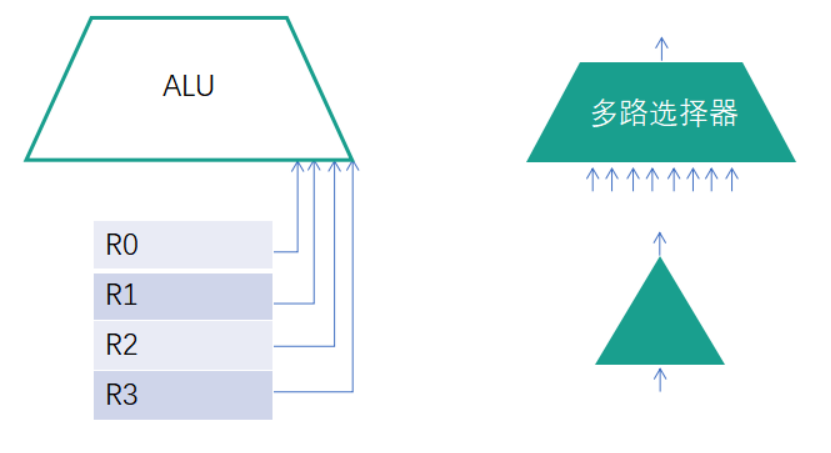

控制信号

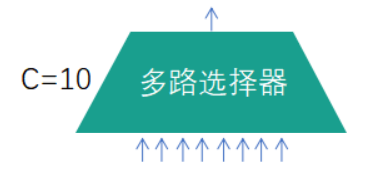

使用多路选择器根据控制信号选择一路输出

使用三态门可以控制每一路是否输出

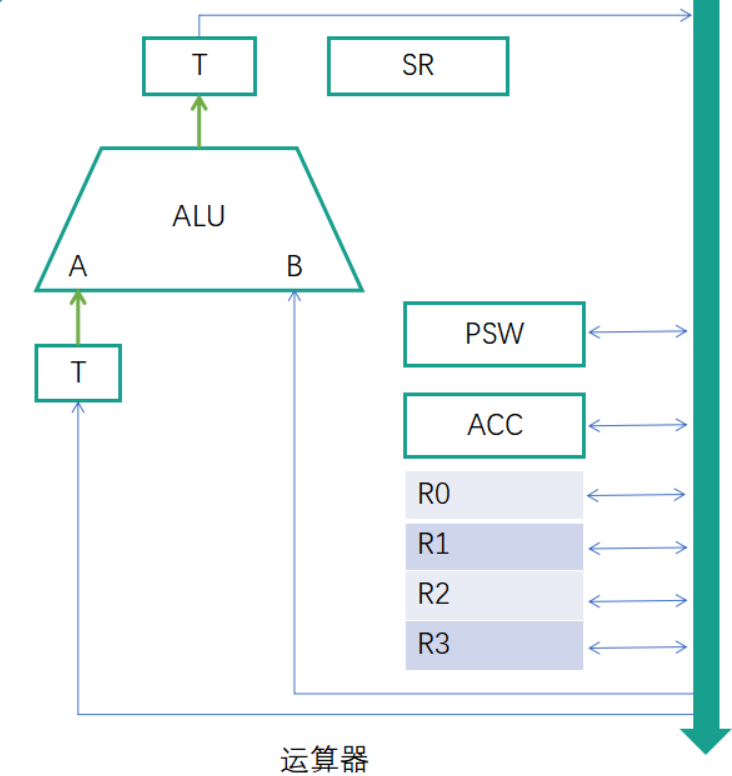

运算器

1. 算术逻辑单元ALU: 主要功能是进行算术/逻辑运算。
2. 通用寄存器组Ri: 用于存放操作数 (包括源操作数、目的操作数及中间结果) 和各种地址信息等。SP 是堆栈指针，用于指示栈顶的地址。
3. 暂存寄存器T。用于暂存从主存读来的数据，该数据不能存放在通用寄存器中，否则会破坏其原有内容。暂存寄存器对应用程序员是透明的
4. 累加寄存器ACC。它是一个通用寄存器，用于暂时存放 ALU运算的结果信息，可以作为加法运算的一个输入端
5. 程序状态字寄存器PSW。保留由算术逻辑运算指令或测试指令的结果而建立的各种状态信息，如溢出标志 (OF) 、符号标志 (SF) 、零标志 (ZF) 、进位标志 (CF) 等。PSW中的这些位参与并决定微操作的形成。
6. 移位器SR。对操作数或运算结果进行移位运算。
7. 计数器。控制乘除运算的操作步数

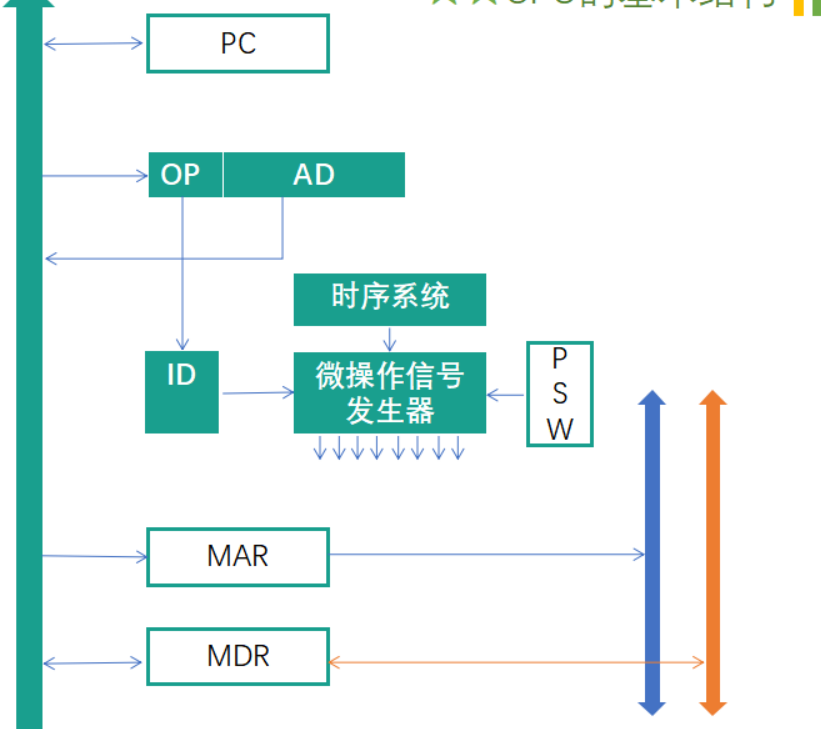

1. 程序计数器: 用于指出下一条指令在主存中的存放地址。CPU 根据 PC 的内容去主存中取指令。因程序中指令(通常)是顺序执行的，所以PC 有自增功能
2. 指令寄存器: 用于保存当前正在执行的那条指令

1. 程序计数器: 用于指出下一条指令在主存中的存放地址。CPU 根据 PC 的内容去主存中取指令。因程序中指令(通常)是顺序执行的，所以PC 有自增功能。
2. 指令寄存器: 用于保存当前正在执行的那条指令
3. 指令译码器:仅对操作码字段进行译码，向控制器提供特定的操作信号
4. 时序系统: 用于产生各种时序信号，它们都由统一时钟(CLOCK) 分频得到
5. 微操作信号发生器: 根据IR的内容 (指令) 、PSW的内容 (状态信息) 及时序信号，产生控制整个计算机系统所需的各种控制信号，其结构有组合逻辑型和存储逻辑型两种，
6. 存储器地址寄存器: 用于存放要访问的主存单元的地址
7. 存储器数据寄存器:用于存放向主存写入的信息或从主存读出的信息。

指令执行过程

指令周期概念

关于周期
时钟周期: (节拍，T周期，CPU时钟周期)
机器周期:(CPU周期)
指令周期: CPU 从主存中取出并执行一条指令的时间称为指令周期，不同指令的指令周期可能不同

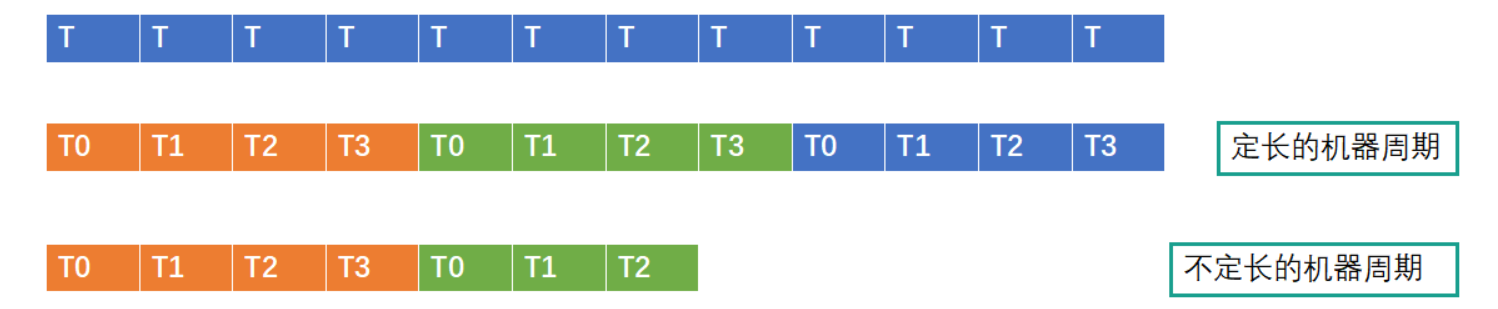

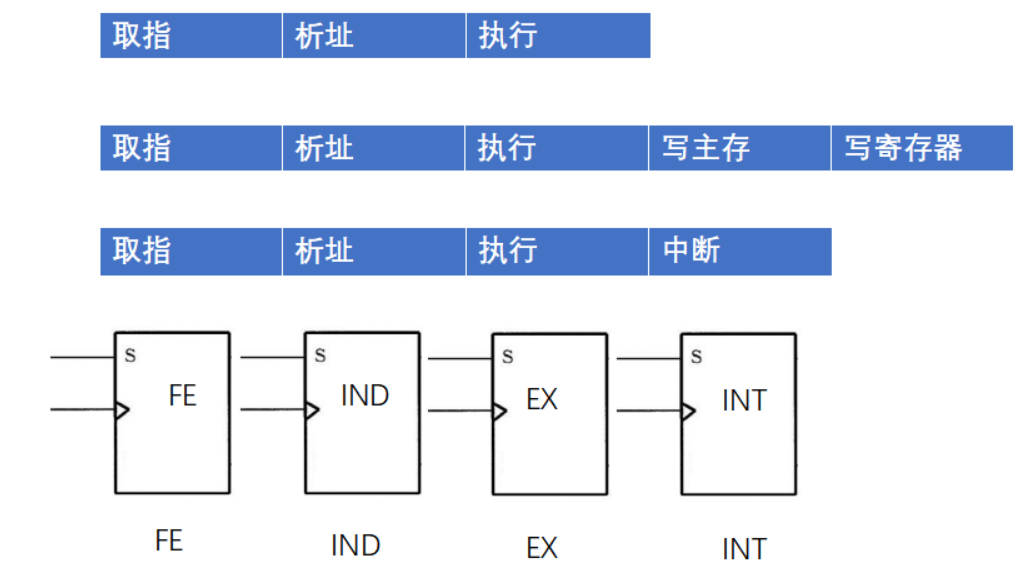

指令的不确定性
时钟周期数不同，每个机器周期内的节拍数也可能不同
常见类型的指令

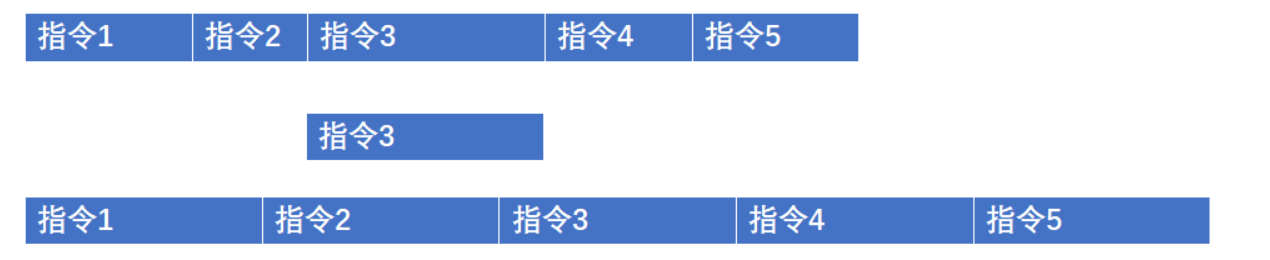

指令执行方案

单指令周期
每个指令时间可能不同，但是在单指令周期下，所有指令选用相同的执行时间，指令间串行

优点: 结构、设计简单
缺点:对于原本很短时间的指令，要在较长的时间来完成，显然会降低整个系统的运行速度

多指令周期
不同类型指令选用不同的执行步骤，指令间串行

优点: 不再要求所有的指令占用相同的执行时间
缺点: 执行指令的设计更加复杂

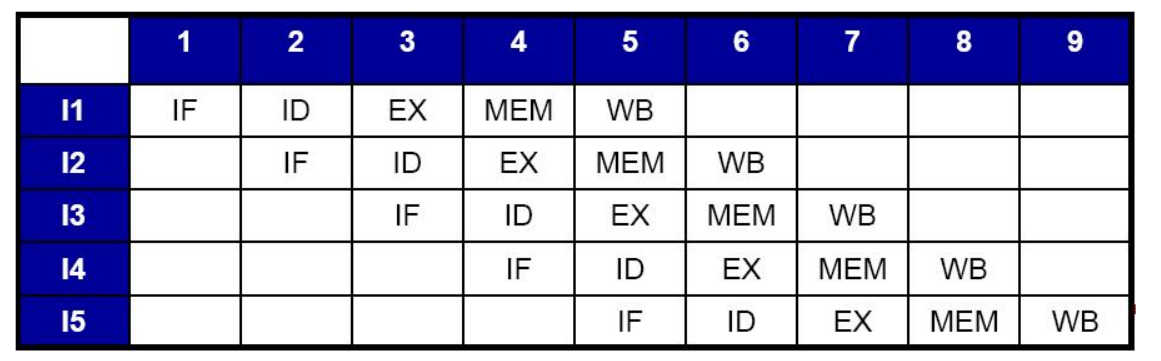

流水线方案
隔一段时间启动一条指令，多条指令位于不同阶段，同时运行

优点: 不再要求所有的指令占用相同的执行时间
缺点: 执行指令的设计更加复杂

指令数据流

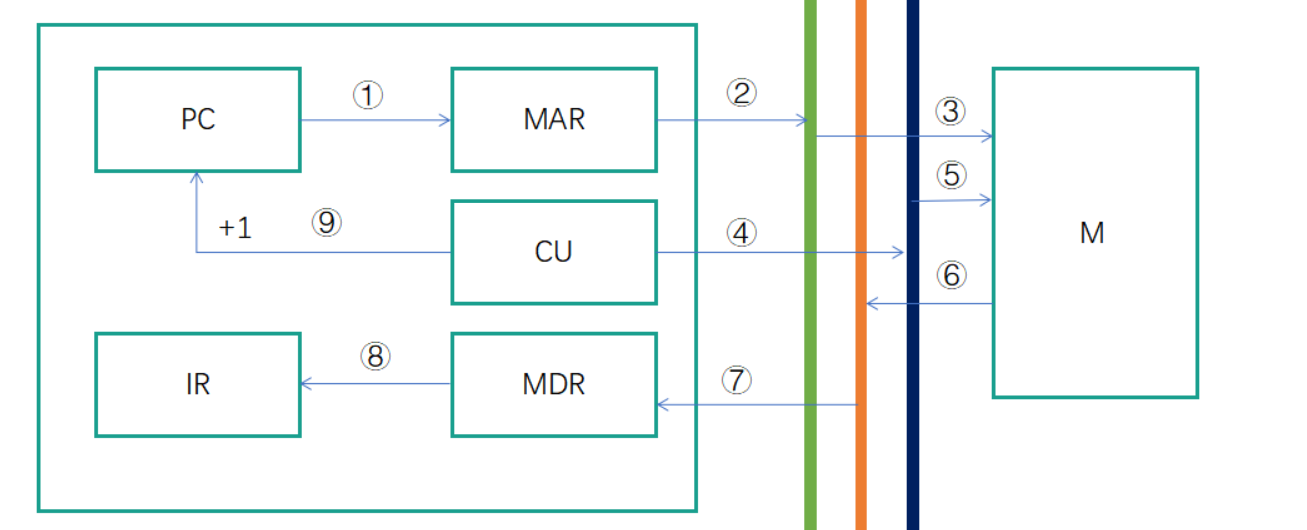

取周期数据流

1. PC 1 MAR 2 地址总线3主存
2. CU发出控制信号 4 控制总线 5 主存
3. 主存 6 固数据总线 7 MDR 8 IR (存放指令)
4. CU 发出读命令 9 PC 内容加1。

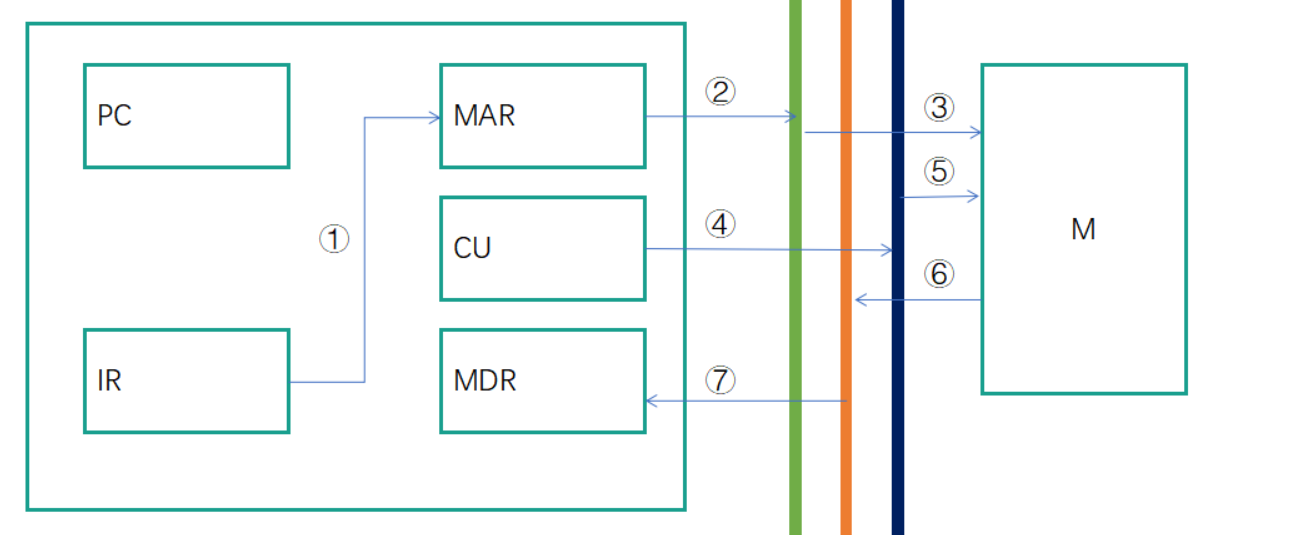

析指周期数据流

1. Ad(IR)(或MDR) 1 MAR 2 地址总线 3 主存
2. CU 发出读命令 4 控制总线 5 主存

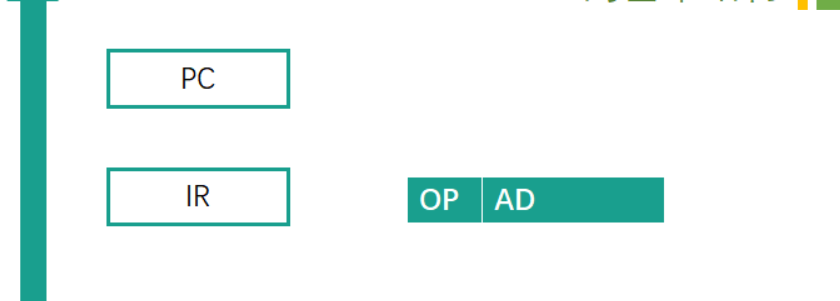

3. 主存 6 数据总线 7 MDR (存放有效地址)其中，Ad(IR)表示取出IR中存放的指令字的地址字段

执行周期数据流

各条指令的执行周期不同

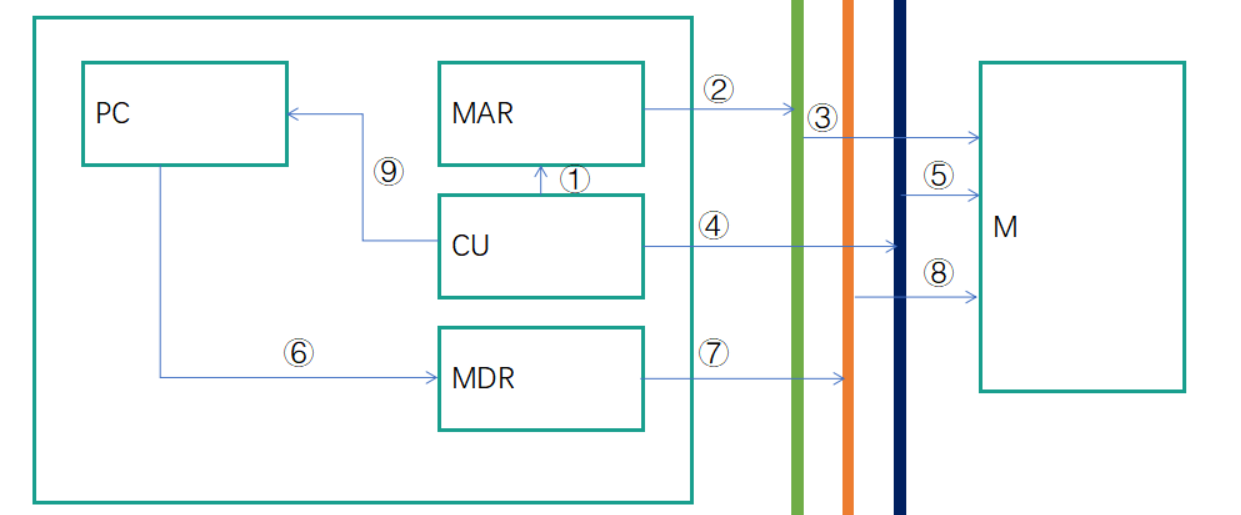

中断周期数据流

1. CU控制将 SP减 1 ，SPDMAR 2 地址总线 3 主存
2. CU发出写命令 4 控制总线 5 主存
3. PC 6 MDR 7 数据总线 8 主存 (程序断点存入主存)
4. CU (中断服务程序的入口地址) 9 PC

数据通路的功能和基本结构

数据通路的功能

数据通路
数据在功能部件之间传送的路径称为数据通路
路径上的部件称为数据通路部件，如 ALU、通用寄存器、状态寄存器、异常和中断处理逻辑等
数据通路中专门进行数据运算的部件称为执行部件或功能部件。
数据通路功能
数据通路的功能是实现CPU内部的运算器与寄存器及寄存器之间的数据交换。

数据通路的结构

单总线

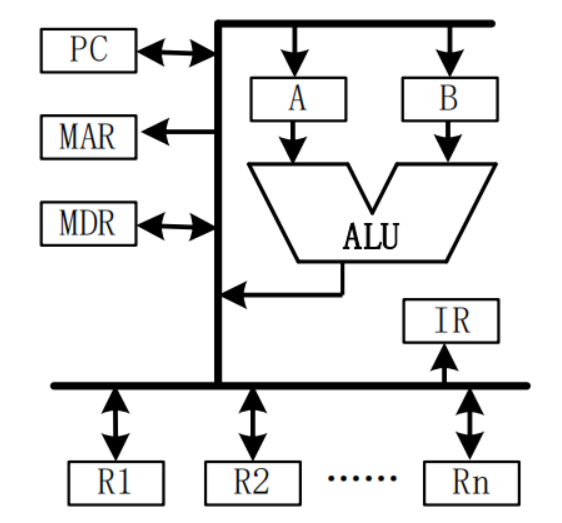

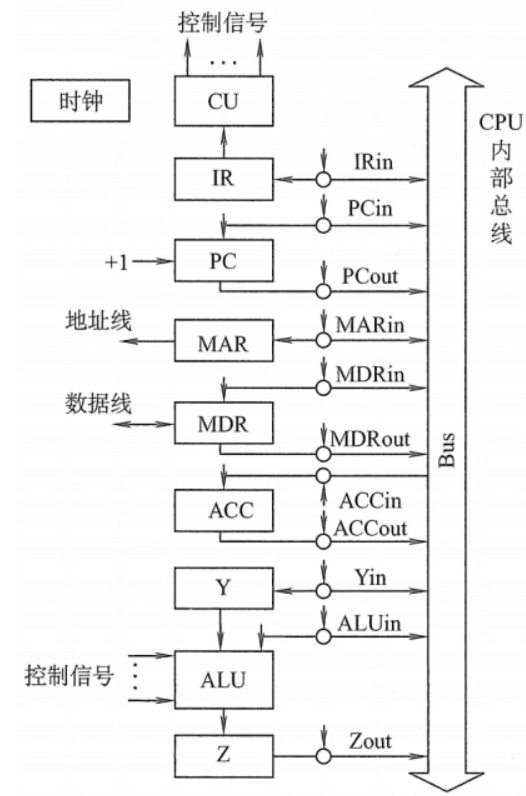

CPU内部单总线方式
将所有寄存器的输入端和输出端都连接到一条公共通路上，这种结构比较简单，但数据传输存在较多的冲突现象性能较低。连接各部件的总线只有一条时，称为单总线结构:CPU中有两条或更多的总线时，构成双总线结构或多总线结构

专用数据通路方式
根据指令执行过程中的数据和地址的流动方向安排连接线路，避免使用共享的总线，性能较高，但硬件量大。

内部总线
同一部件，如 CPU 内部连接各寄存器及运算部件之间的总线
系统总线
系统总线是指同一台计算机系统的各部件，如CPU、内存、通道和各类 /O接口间互相连接的总线
外部总线
外部总线是指各台计算机之间相互通信的总线

寄存器之间的数据传送
把PC 内容送至 MAR，实现传送操作的流程及控制信号为
(PC)->Bus   PCout 有效，PC 内容送总线

Bus->MAR   MARin 看效，总线内容送 MAR
主存与 CPU 之间的数据传送
CPU从主存读取指令为例说明数据在数据通路中的传送过程

(PC)->Bus->MAR   PCout 和 MARin 有效，现行指令地址->MAR
1->R   CU发读命令
MEM(MAR)->MDR  
(MDR)->Bus->IR   MDRout 和 IRin有效，现行指令->IR

执行算术运算和逻辑运算
Ad(IR)->Bus->MAR   MDRout 和 MARin 有效
1->R   CU 发读命令
MEM(MAR)->数据线->MDR   操作数从存储器->数据线->MDR
MDR->Bus->Y   MDRout 和 Yin 有效，操作数->Y
(ACC)+(Y)->Z   ACCout和ALUin有效，CU发出加命令结果->Z
Z->ACC   Zout和ACCin有效，结果ACC
