基于华为的利用单臂路由实现不同vlan之间的通信

博客介绍了交换机和路由器的VLAN配置。交换机1创建vlan10、20、30,设置端口为trunk类型;交换机2创建vlan10、20,部分端口设为trunk或access类型;交换机3创建vlan30,端口做相应设置。路由器通过配置逻辑子接口作为不同vlan网关,最后各主机相互ping通。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

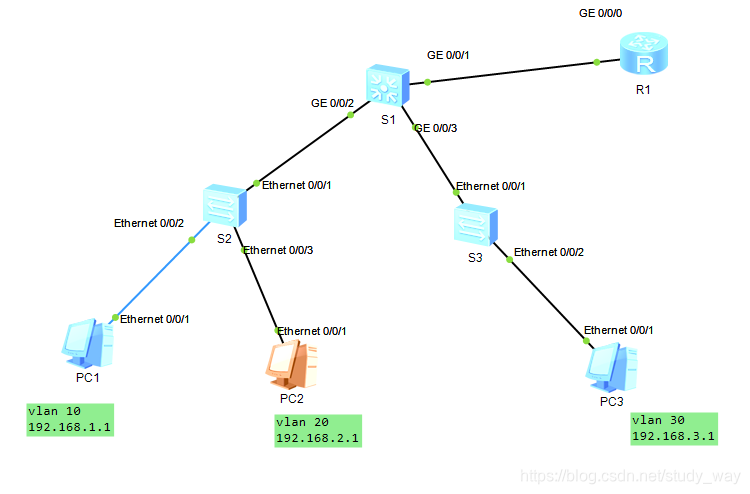

拓扑图如下:
在这里插入图片描述

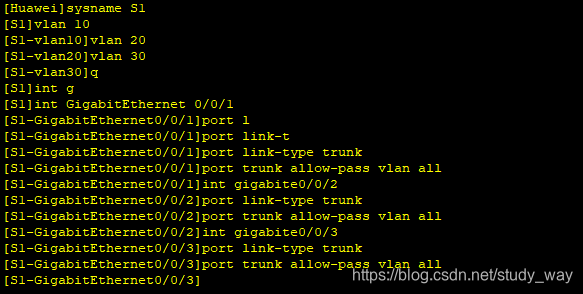

交换机1配置如下:创建vlan10 20 30 然后设置端口为trunk类型,并允许所有vlan通过
创建vlan10 20 30 然后设置端口为trunk类型,并允许所有vlan通过

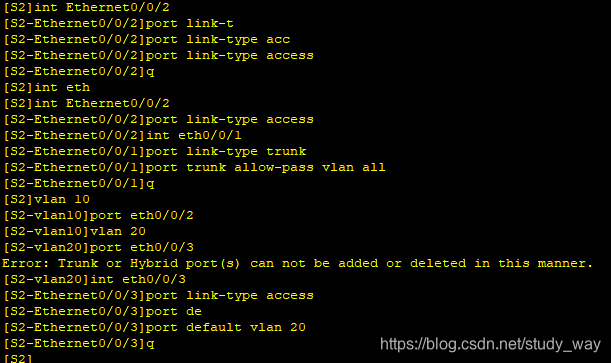

交换机2配置如下:创建vlan10 20 然后设置端口0/0/1为trunk类型,并允许所有vlan通过
端口0/0/2为access类型,并加入到vlan10,端口0/0/3为access类型,并加入到vlan20,
如下:
在这里插入图片描述
交换机3配置如下:创建vlan 30 然后设置端口0/0/1为trunk类型,并允许所有vlan通过
端口0/0/2为access类型,并加入到vlan30,
在这里插入图片描述

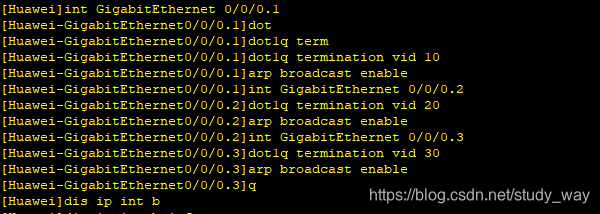

路由器的配置很重要,由于路由器上只有一个实际的物理接口与交换机相连,可以配置不同的逻辑子接口来作为不同vlan的网关,从而达到节省路由器接口的作用,

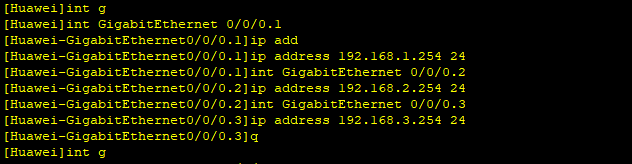

创建子接口int GigabitEthernet 0/0/0.1,配置IP地址192.168.1.254
创建子接口int GigabitEthernet 0/0/0.2,配置IP地址192.168.2.254
创建子接口int GigabitEthernet 0/0/0.3,配置IP地址192.168.3.254
如下:在这里插入图片描述
在这里插入图片描述
配置到这里就算是完成了,可以在各个主机相互ping一下,应该是可以ping通的

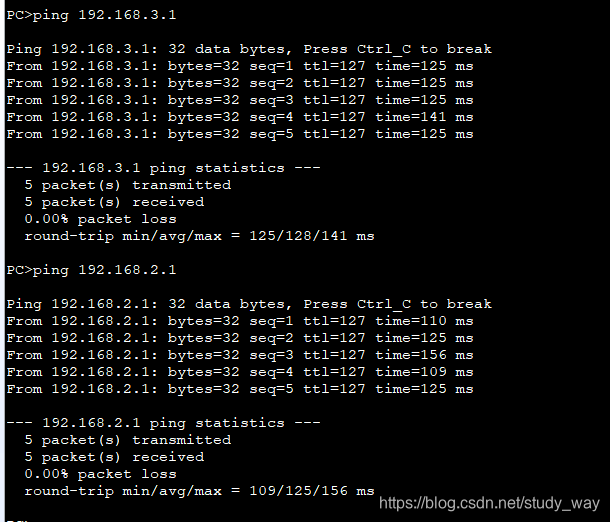

在主机1上ping主机2和主机3,都是可以通的:
在这里插入图片描述
