本文介绍了在一个企业网络环境中，如何使用路由器和交换机配置VLAN以及实现不同VLAN间的通信。配置包括在路由器上创建子接口并封装VLAN，以及在交换机上设置Trunk和Access端口，确保各部门（品管、市场、生产技术、工程技术）能够通过单臂路由进行通信。虽然这种方法存在单点故障的风险，但在资源有限的情况下仍是一种可行的方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、环境说明

1.1 公司有路由器一台，交换机两台

1.2 有品管、市场、生产技术、工程技术4个部门，属于不同的VLAN

1.3 通过路由器来实现不同VLAN间通信且上外网

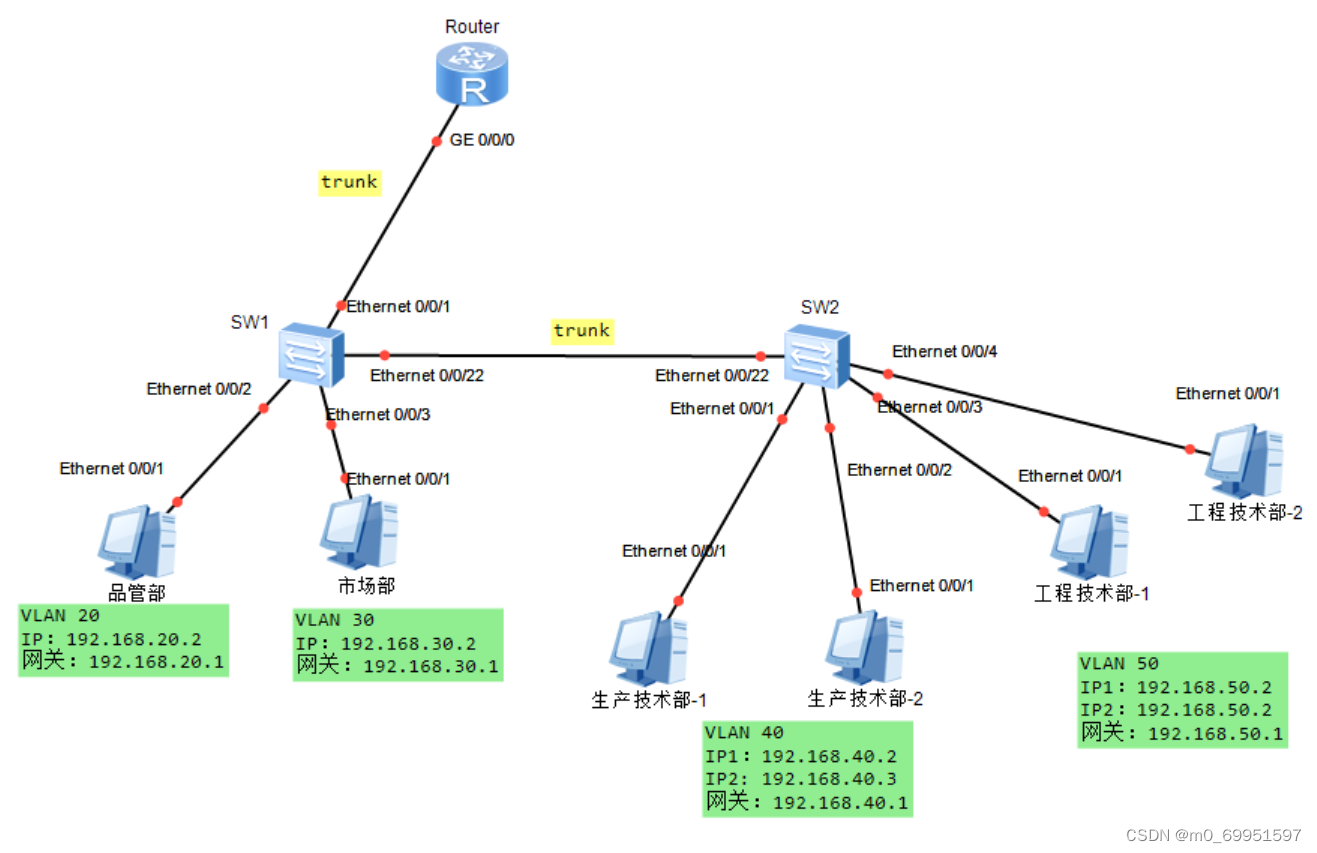

二、网络TOP图示列

三、配置说明

3.1 路由器配置

[R1]int g0/0/0.20                                        #配置进入g/0/0/0.20 子接口
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20     #封装子接口为dot1q, 对应vlan20
[R1-GigabitEthernet0/0/0.20]ip add 192.168.20.1 24       #配置子接口IP地址
[R1-GigabitEthernet0/0/0.20]arp broadcast enable         #使能arp广播功能
[R1]int g0/0/0.30                                        #配置进入g/0/0/0.30 子接口
[R1-GigabitEthernet0/0/0.30]dot1q termination vid 30     #封装子接口为dot1q, 对应vlan30
[R1-GigabitEthernet0/0/0.30]ip add 192.168.30.1 24       #配置子接口IP地址
[R1-GigabitEthernet0/0/0.30]arp broadcast enable         #使能arp广
