（2）DS1302时钟学习，基于51单片机

一、

DS1302 双电源管脚用于主电源和 备份电源供应，Vcc1 为可编程涓流充电电源，附加七个字节存储器。它广泛应 用于电话、传真、便携式仪器以及电池供电的仪器仪表等产品领域下面。

主要的性能指标：

★ 实时时钟具有能计算 2100 年之前的秒、分、时、日、星期、月、年的 能力，还有闰年调整的能力；

★ 31 个 8 位暂存数据存储 RAM；

★ 串行 I/O 口方式使得管脚数量最少；

★ 宽范围工作电压 2.0~5.5V；

★ 工作在 2.0V 时，电流小于 300nA；

★读/写时钟或 RAM 数据时有两种传送方式单字节传送和多字节传送字符组

方式；

★ 8 脚 DIP 封装或可选的 8 脚 SOIC 封装根据表面装配；

★简单 3 线接口；

★ 与 TTL 兼容 Vcc=5V；

★ 可选工业级温度范围-40~+85；

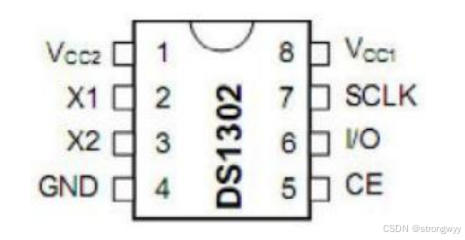

下面来看下 DS1302 芯片的管脚及功能。

1，VCC2：主电源引脚

2，X1、X2：DS1302 外部晶振引脚，通常需外接 32.768K 晶振

3，GND：电源地

4，CE：使能引脚，也是复位引脚（新版本功能变）。

5，I/O：串行数据引脚，数据输出或者输入都从这个引脚

6，SCLK：串行时钟引脚

7，VCC1：备用电源

二、

       操作 DS1302 的大致过程，就是将各种数据写入 DS1302 的寄存器，以设置

它当前的时间的格式。然后使 DS1302 开始运作，DS1302 时钟会按照设置情况

运转，再用单片机将其寄存器内的数据读出。再用液晶显示，就是我们常说的简

易电子钟。所以总的来说 DS1302 的操作分 2 步（显示部分属于液晶显示的内容，

不属于 DS1302 本身的内容），但是在讲述操作时序之前，我们要先看看寄存器，

DS1302 有一个控制寄存器、12 个日历、时钟寄存器和 31 个 RAM。

（1）控制寄存器

控制寄存器用于存放 DS1302 的控制命令字，DS1302 的 RST 引脚回到高电平

后写入的第一个字节就为控制命令。它用于对 DS1302 读写过程进行控制，格式

如下：

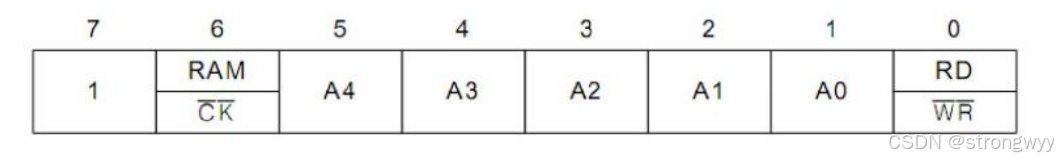

上图是 DS1302 的寄存器样式，我们看到：

1、第 7 位永远都是 1；

2、第 6 位，1 表示 RAM，寻址内部存储器地址；0 表示 CK，寻址内部寄存器；

3、第 5 到第 1 位，为 RAM 或者寄存器的地址；

4、最低位，高电平表示 RD，即下一步操作将要“读”；低电平表示 W，即

下一步操作将要“写”。（与 AT24C02 寄存器类似，这点要理解
