文章讲述了在12路ADC通过DMA传输数据时遇到的问题，当全局变量定义较大时，DMA数据出现错乱。原因是ADC初始化缺少关键代码，导致数据对齐方式错误。添加ADC_ExternalTrigConv_T1_CC1初始化后问题解决。作者提醒在初始化外设结构体时应确保所有成员都被赋值，以防未赋值的成员覆盖已赋值的成员，因为它们可能在同一寄存器中。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

【故障现象】

12路ADC 通过DMA传输，其他全局数组定义小时，DMA数据OK，定义大时，DMA数据错乱。

【原因总结】

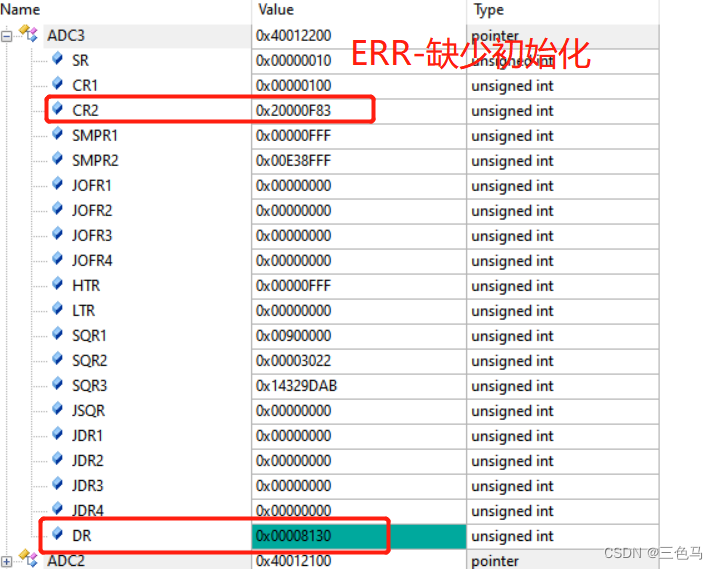

ADC的数据采集偏了4位，DMA OK。

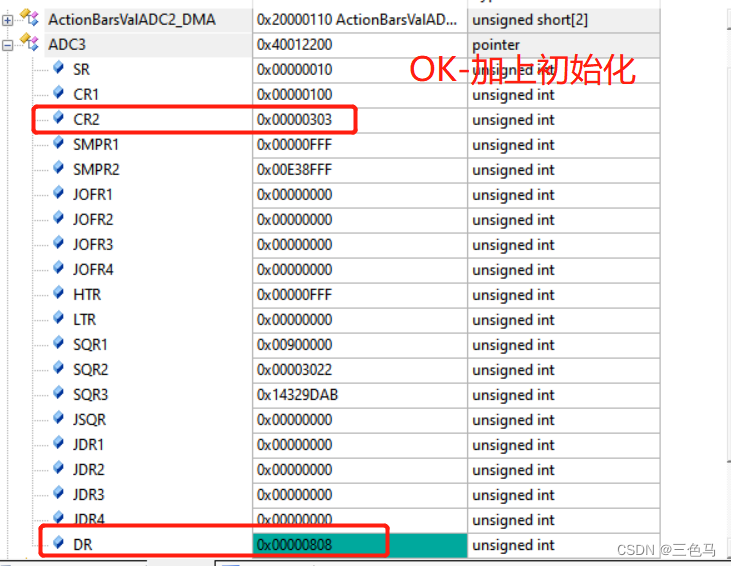

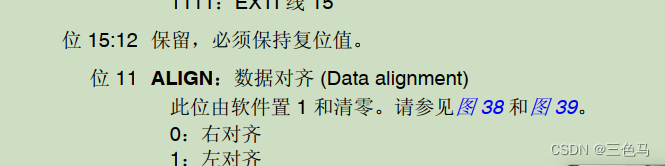

ADC_Init()中少了一句代码导致全局变量变大时，配置中的右对齐实际上变成了左对齐。初始化增加ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;即OK。
为什么全局变量变大会引起ADC寄存器变化，全局变量和ADC寄存器都没在一个段，需要继续揣摩；
关于外设的结构体初始化中，一定将每个成员都赋值，否则容易引起异常问题。

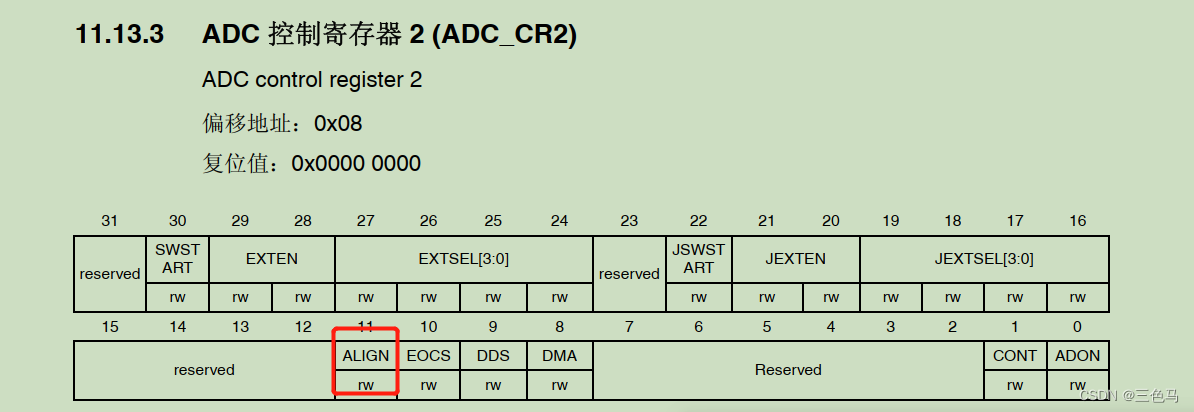

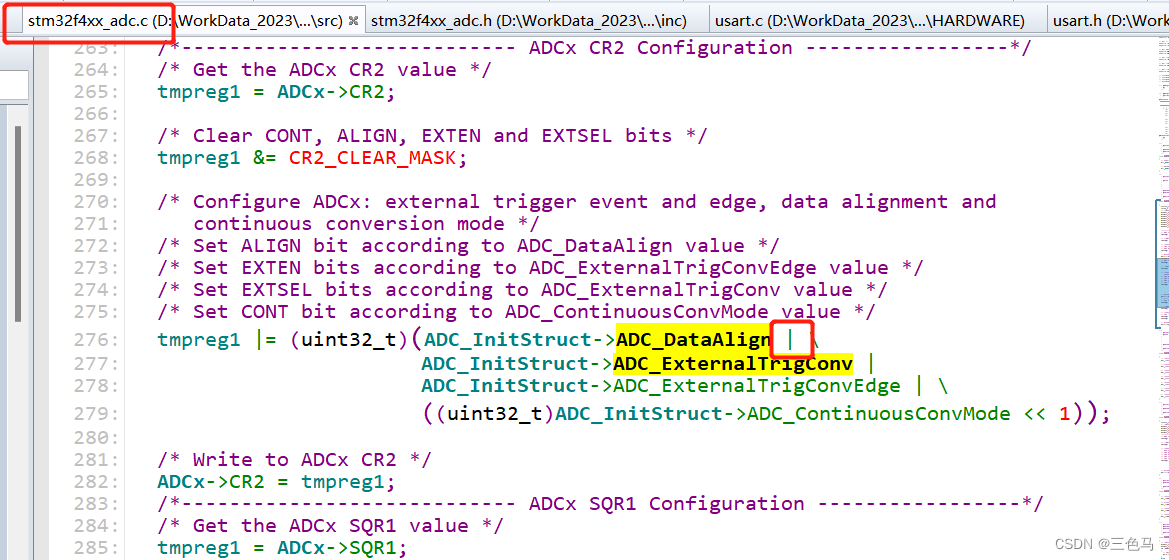

因为这两个成员变量都在同一个寄存器中，未赋值的成员变量如果值乱了会把已赋值成员变量的值覆盖掉都是或的关系

	//ADC3转换序列
	ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;						//12位模式
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换
	ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;	//禁止触发检测，使用软件触发
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//右对齐
	ADC_InitStructure.ADC_NbrOfConversion = 10;									//10个转换在规则序列中
	ADC_Init(ADC3, &ADC_InitStructure);											//ADC初始化
