STM32智能环境监测系统教程

原创 已于 2024-11-18 18:06:39 修改 · 2.7k 阅读 · 53 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

于 2024-07-19 18:32:51 首次发布

目录

  1. 引言
  2. 环境准备
  3. 智能环境监测系统基础
  4. 代码实现：实现智能环境监测系统 4.1 数据采集模块 4.2 数据处理与控制模块 4.3 通信与网络系统实现 4.4 用户界面与数据可视化
  5. 应用场景：环境监测与优化
  6. 问题解决方案与优化
  7. 收尾与总结

1. 引言

智能环境监测系统通过STM32嵌入式系统结合各种传感器、执行器和通信模块，实现对环境数据的实时监控、自动处理和数据传输。本文将详细介绍如何在STM32系统中实现一个智能环境监测系统，包括环境准备、系统架构、代码实现、应用场景及问题解决方案和优化方法。

2. 环境准备

硬件准备

  1. 开发板：STM32F4系列或STM32H7系列开发板
  2. 调试器：ST-LINK V2或板载调试器
  3. 传感器：如温湿度传感器、PM2.5传感器、气体传感器（如CO2传感器）、光照传感器等
  4. 通信模块：如Wi-Fi模块、LoRa模块
  5. 显示屏：如OLED显示屏
  6. 按键或旋钮：用于用户输入和设置
  7. 电源：电源适配器

软件准备

  1. 集成开发环境（IDE）：STM32CubeIDE或Keil MDK
  2. 调试工具：STM32 ST-LINK Utility或GDB
  3. 库和中间件：STM32 HAL库和FreeRTOS

安装步骤

  1. 下载并安装STM32CubeMX
  2. 下载并安装STM32CubeIDE
  3. 配置STM32CubeMX项目并生成STM32CubeIDE项目
  4. 安装必要的库和驱动程序

3. 智能环境监测系统基础

控制系统架构

智能环境监测系统由以下部分组成：

  1. 数据采集模块：用于采集温湿度、PM2.5、气体浓度、光照等环境数据
  2. 数据处理与控制模块：对采集的数据进行处理和分析，生成控制信号
  3. 通信与网络系统：实现环境数据与服务器或其他设备的通信
  4. 显示系统：用于显示系统状态和环境数据
  5. 用户输入系统：通过按键或旋钮进行设置和调整

功能描述

通过各种传感器采集环境数据，并实时显示在OLED显示屏上。系统通过数据处理和网络通信，实现对环境数据的监测和管理。用户可以通过按键或旋钮进行设置，并通过显示屏查看当前状态。

4. 代码实现：实现智能环境监测系统

4.1 数据采集模块

配置温湿度传感器

使用STM32CubeMX配置I2C接口：

  1. 打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的I2C引脚，设置为I2C模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

#include "stm32f4xx_hal.h"
#include "i2c.h"
#include "dht22.h"

I2C_HandleTypeDef hi2c1;

void I2C1_Init(void) {
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    hi2c1.Init.OwnAddress2 = 0;
    hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    HAL_I2C_Init(&hi2c1);
}

void Read_Temperature_Humidity(float* temperature, float* humidity) {
    DHT22_ReadAll(temperature, humidity);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    I2C1_Init();
    DHT22_Init();

    float temperature, humidity;

    while (1) {
        Read_Temperature_Humidity(&temperature, &humidity);
        HAL_Delay(1000);
    }
}
配置PM2.5传感器

使用STM32CubeMX配置UART接口：

  1. 打打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的UART引脚，设置为UART模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

#include "stm32f4xx_hal.h"
#include "usart.h"
#include "pm25_sensor.h"

UART_HandleTypeDef huart1;

void UART1_Init(void) {
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 9600;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart1);
}

uint16_t Read_PM25(void) {
    return PM25_Read();
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    UART1_Init();
    PM25_Init();

    uint16_t pm25_value;

    while (1) {
        pm25_value = Read_PM25();
        HAL_Delay(1000);
    }
}
配置气体传感器

使用STM32CubeMX配置ADC接口：

  1. 打打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的ADC引脚，设置为输入模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;

void ADC_Init(void) {
    __HAL_RCC_ADC1_CLK_ENABLE();

    ADC_ChannelConfTypeDef sConfig = {0};

    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.ScanConvMode = DISABLE;
    hadc1.Init.ContinuousConvMode = ENABLE;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    hadc1.Init.DMAContinuousRequests = DISABLE;
    hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
    HAL_ADC_Init(&hadc1);

    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

uint32_t Read_Gas_Level(void) {
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
    return HAL_ADC_GetValue(&hadc1);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    ADC_Init();

    uint32_t gas_level;

    while (1) {
        gas_level = Read_Gas_Level();
        HAL_Delay(1000);
    }
}
配置光照传感器

使用STM32CubeMX配置ADC接口：

  1. 打打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的ADC引脚，设置为输入模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc2;

void ADC2_Init(void) {
    __HAL_RCC_ADC2_CLK_ENABLE();

    ADC_ChannelConfTypeDef sConfig = {0};

    hadc2.Instance = ADC2;
    hadc2.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc2.Init.Resolution = ADC_RESOLUTION_12B;
    hadc2.Init.ScanConvMode = DISABLE;
    hadc2.Init.ContinuousConvMode =```c
    ENABLE;
    hadc2.Init.DiscontinuousConvMode = DISABLE;
    hadc2.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    hadc2.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc2.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc2.Init.NbrOfConversion = 1;
    hadc2.Init.DMAContinuousRequests = DISABLE;
    hadc2.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
    HAL_ADC_Init(&hadc2);

    sConfig.Channel = ADC_CHANNEL_1;
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
    HAL_ADC_ConfigChannel(&hadc2, &sConfig);
}

uint32_t Read_Light_Intensity(void) {
    HAL_ADC_Start(&hadc2);
    HAL_ADC_PollForConversion(&hadc2, HAL_MAX_DELAY);
    return HAL_ADC_GetValue(&hadc2);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    ADC2_Init();

    uint32_t light_intensity;

    while (1) {
        light_intensity = Read_Light_Intensity();
        HAL_Delay(1000);
    }
}

4.2 数据处理与控制模块

数据处理模块将传感器数据转换为可用于控制系统的数据，并进行必要的计算和分析。

环境数据处理与控制算法

实现一个简单的环境数据处理与控制算法，根据传感器数据控制报警器和风扇：

#define TEMP_THRESHOLD 30.0
#define HUMIDITY_THRESHOLD 80.0
#define PM25_THRESHOLD 100
#define GAS_THRESHOLD 400
#define LIGHT_INTENSITY_THRESHOLD 500

void Process_Environment_Data(float temperature, float humidity, uint16_t pm25_value, uint32_t gas_level, uint32_t light_intensity) {
    if (temperature > TEMP_THRESHOLD || humidity > HUMIDITY_THRESHOLD || pm25_value > PM25_THRESHOLD || gas_level > GAS_THRESHOLD) {
        // 打开报警器
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
    } else {
        // 关闭报警器
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
    }

    if (light_intensity < LIGHT_INTENSITY_THRESHOLD) {
        // 打开风扇
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
    } else {
        // 关闭风扇
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
    }
}

void GPIOB_Init(void) {
    __HAL_RCC_GPIOB_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    GPIOB_Init();
    I2C1_Init();
    UART1_Init();
    ADC_Init();
    ADC2_Init();

    DHT22_Init();
    PM25_Init();

    float temperature, humidity;
    uint16_t pm25_value;
    uint32_t gas_level, light_intensity;

    while (1) {
        Read_Temperature_Humidity(&temperature, &humidity);
        pm25_value = Read_PM25();
        gas_level = Read_Gas_Level();
        light_intensity = Read_Light_Intensity();

        Process_Environment_Data(temperature, humidity, pm25_value, gas_level, light_intensity);

        HAL_Delay(1000);
    }
}

4.3 通信与网络系统实现

配置Wi-Fi模块

使用STM32CubeMX配置UART接口：

  1. 打打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的UART引脚，设置为UART模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

#include "stm32f4xx_hal.h"
#include "usart.h"
#include "wifi_module.h"

UART_HandleTypeDef huart2;

void UART2_Init(void) {
    huart2.Instance = USART2;
    huart2.Init.BaudRate = 115200;
    huart2.Init.WordLength = UART_WORDLENGTH_8B;
    huart2.Init.StopBits = UART_STOPBITS_1;
    huart2.Init.Parity = UART_PARITY_NONE;
    huart2.Init.Mode = UART_MODE_TX_RX;
    huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart2.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart2);
}

void Send_Environment_Data_To_Server(float temperature, float humidity, uint16_t pm25_value, uint32_t gas_level, uint32_t light_intensity) {
    char buffer[128];
    sprintf(buffer, "Temp: %.2f, Humidity: %.2f, PM2.5: %u, Gas: %lu, Light: %lu",
            temperature, humidity, pm25_value, gas_level, light_intensity);
    HAL_UART_Transmit(&huart2, (uint8_t*)buffer, strlen(buffer), HAL_MAX_DELAY);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    UART2_Init();
    GPIOB_Init();
    I2C1_Init();
    UART1_Init();
    ADC_Init();
    ADC2_Init();

    DHT22_Init();
    PM25_Init();

    float temperature, humidity;
    uint16_t pm25_value;
    uint32_t gas_level, light_intensity;

    while (1) {
        Read_Temperature_Humidity(&temperature, &humidity);
        pm25_value = Read_PM25();
        gas_level = Read_Gas_Level();
        light_intensity = Read_Light_Intensity();

        Send_Environment_Data_To_Server(temperature, humidity, pm25_value, gas_level, light_intensity);

        HAL_Delay(1000);
    }
}

4.4 用户界面与数据可视化

配置OLED显示屏

使用STM32CubeMX配置I2C接口：

  1. 打打开STM32CubeMX，选择您的STM32开发板型号。
  2. 在图形化界面中，找到需要配置的I2C引脚，设置为I2C模式。
  3. 生成代码并导入到STM32CubeIDE中。

代码实现：

首先，初始化OLED显示屏：

#include "stm32f4xx_hal.h"
#include "i2c.h"
#include "oled.h"

void Display_Init(void) {
    OLED_Init();
}

然后实现数据展示函数，将环境数据展示在OLED屏幕上：

void Display_Data(float temperature, float humidity, uint16_t pm25_value, uint32_t gas_level, uint32_t light_intensity) {
    char buffer[32];
    sprintf(buffer, "Temp: %.2f C", temperature);
    OLED_ShowString(0, 0, buffer);
    sprintf(buffer, "Humidity: %.2f %%", humidity);
    OLED_ShowString(0, 1, buffer);
    sprintf(buffer, "PM2.5: %u", pm25_value);
    OLED_ShowString(0, 2, buffer);
    sprintf(buffer, "Gas: %lu", gas_level);
    OLED_ShowString(0, 3, buffer);
    sprintf(buffer, "Light: %lu", light_intensity);
    OLED_ShowString(0, 4, buffer);
}

int main(void) {
    HAL_Init();
    SystemClock_Config();
    I2C1_Init();
    Display_Init();
    GPIOB_Init();
    I2C1_Init();
    UART1_Init();
    ADC_Init();
    ADC2_Init();

    DHT22_Init();
    PM25_Init();

    float temperature, humidity;
    uint16_t pm25_value;
    uint32_t gas_level, light_intensity;

    while (1) {
        Read_Temperature_Humidity(&temperature, &humidity);
        pm25_value = Read_PM25();
        gas_level = Read_Gas_Level();
        light_intensity = Read_Light_Intensity();

        // 显示环境数据
        Display_Data(temperature, humidity, pm25_value, gas_level, light_intensity);

        HAL_Delay(1000);
    }
}

5. 应用场景：环境监测与优化

智能家居环境监测

智能环境监测系统可以用于家庭，通过实时监测室内环境参数，实现智能家居环境管理和优化。

办公室环境监测

在办公室中，智能环境监测系统可以实现对空气质量、温湿度的实时监测和管理，提高工作环境的舒适度和健康度。

工业环境监测

智能环境监测系统可以用于工业环境，通过监测和控制有害气体、粉尘等环境参数，保障工人健康和生产安全。

室外环境监测

智能环境监测系统可以用于城市、社区等室外环境，通过数据采集和分析，为环境治理和优化提供科学依据。

⬇

文章内容资料

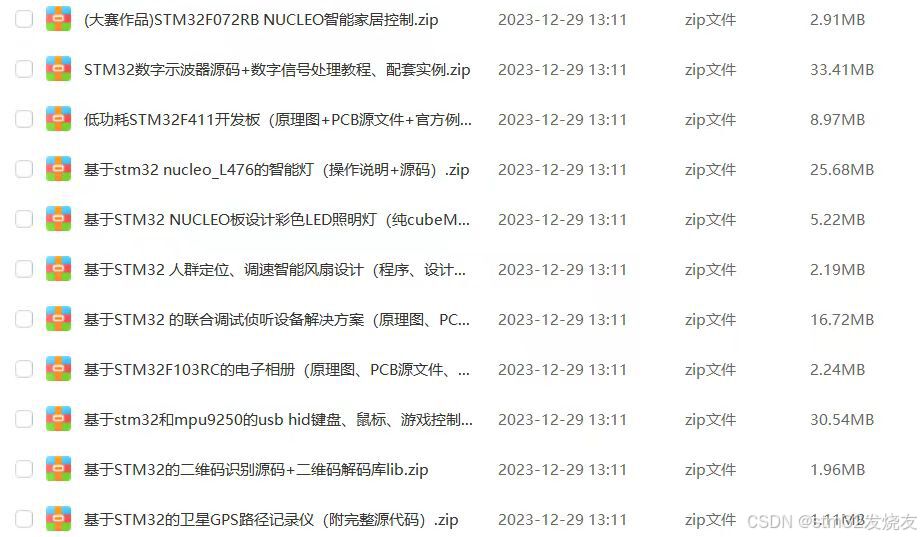

包括stm32的项目合集【源码+开发文档】
都在文章内绑定资源

问题讨论，stm32的资料领取可以私信

6. 问题解决方案与优化

常见问题及解决方案

传感器数据不准确

确保传感器与STM32的连接稳定，定期校准传感器以获取准确数据。

解决方案：检查传感器与STM32之间的连接是否牢固，必要时重新焊接或更换连接线。同时，定期对传感器进行校准，确保数据准确。

环境数据处理不稳定

优化处理算法和硬件配置，减少数据处理的不稳定性，提高系统反应速度。

解决方案：优化处理算法，调整参数，减少振荡和超调。使用高精度传感器，提高数据采集的精度和稳定性。选择更高效的处理器，提高数据处理的响应速度。

数据传输失败

确保Wi-Fi模块与STM32的连接稳定，优化通信协议，提高数据传输的可靠性。

解决方案：检查Wi-Fi模块与STM32之间的连接是否牢固，必要时重新焊接或更换连接线。优化通信协议，减少数据传输的延迟和丢包率。选择更稳定的通信模块，提升数据传输的可靠性。

显示屏显示异常

检查I2C通信线路，确保显示屏与MCU之间的通信正常，避免由于线路问题导致的显示异常。

解决方案：检查I2C引脚的连接是否正确，确保电源供电稳定。使用示波器检测I2C总线信号，确认通信是否正常。如有必要，更换显示屏或MCU。

优化建议

数据集成与分析

集成更多类型的传感器数据，使用数据分析技术进行环境状态的预测和优化。

建议：增加更多监测传感器，如风速传感器、降雨量传感器等。使用云端平台进行数据分析和存储，提供更全面的环境监测和管理服务。

用户交互优化

改进用户界面设计，提供更直观的数据展示和更简洁的操作界面，增强用户体验。

建议：使用高分辨率彩色显示屏，提供更丰富的视觉体验。设计简洁易懂的用户界面，让用户更容易操作。提供图形化的数据展示，如实时环境参数图表、历史记录等。

智能化控制提升

增加智能决策支持系统，根据历史数据和实时数据自动调整环境管理策略，实现更高效的环境管理和控制。

建议：使用数据分析技术分析环境数据，提供个性化的环境管理建议。结合历史数据，预测可能的问题和需求，提前优化控制策略。

7. 收尾与总结

本教程详细介绍了如何在STM32嵌入式系统中实现智能环境监测系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能环境监测系统。

在未来的发展中，智能环境监测系统可以进一步结合人工智能和大数据分析技术，提升系统的智能化程度，为环境监测和管理提供更强大的技术支持。希望本教程能够为读者提供有价值的参考和指导，助力智能环境监测系统的开发与实现。

STM32智能医疗监测系统教程
stm32d1219的博客
07-19 1587
本教程详细介绍了如何在STM32嵌入式系统中实现智能医疗监测系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能医疗监测系统。
STM32智能农业监测系统教程
stm32d1219的博客
07-15 2437
本教程详细介绍了如何在STM32嵌入式系统中实现智能农业监测系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能农业监测系统。
基于STM32的环境监测系统 (esp8266)
weixin_51141489的博客
05-17 8262
本设计以单片机为核心控制器件结合温湿度传感器、空气质量传感器和光敏电阻传感器等进行一个环境检测系统的设计。该设计可通过温湿度传感器、空气质量传感器和光敏电阻传感器实时检测所处的环境情况，主控模块会连接蜂鸣器电路，若空气质量过高，可通过WiFi上传到上位机，使其将信息传送到云平台，并使蜂鸣器及时发送报警信息，能够及时获取所处的环境信息，便于及时针对处理。
基于stm32的环境监测系统
10-23
以STM32F103RCT6作为硬件平台，搭建PM2.5传感器(GP2Y1014AU)采集模块、烟雾传感器(MQ-2)采集模块、温度(DS18B20)传感器采集模块和湿度(DHT11)传感器采集模块，TFTLCD显示模块，搭建wifi(ESP8266)模块。
基于STM32的环境监测系统设计
最新发布
rice5的博客
10-18 415
本文设计了一种以STM32F103C8T6为核心的实验室环境监测系统，集成温湿度、有害气体和火焰传感器，实现数据采集、OLED显示及声光报警功能。系统具备低功耗、便携性与多环境适应性，可有效提升实验室安全监控水平。
基于stm32的环境检测系统
04-01
基于stm32开发的环境检测系统，文件名即所使用的器件名。
基于stm32的室内环境监测系统设计及实现
07-06
用STM32f103zet6单片机做的室内环境监测系统,用到了LCD显示屏,光敏传感器,火焰传感器,红外遥控,烟雾传感器,高感度声音传感器,DHT11温湿度传感器等多个传感器模块综合,
基于STM32的环境监测系统设计与实现
热门推荐
科创工作室的博客
06-20 4万+
本设计以单片机为核心，实时监测温度、湿度、光照度、PM2.5的值是否超出规定范围。要实现以上要求，首先需要对系统的硬件电路进行设计，选用合适的单片机作为核心和特定的传感器来获取温度、湿度、光照度、PM2.5的数值，然后对硬件部分和软件部分进行调试，达到数据显示基本正常和具有实时性的目的。本设计选择STM32F103单片机作为核心控制元件,包括以下模块：液晶显示屏、PM2.5检测部分、温湿度检测部分、光敏电阻部分、电源电路等。 通过各个模块之间的相互配合，能够实时监测温度、湿度、光照度、PM2.5的参数，
STM32智能农田监测系统教程
stm32d1219的博客
07-13 1202
本教程详细介绍了如何在STM32嵌入式系统中实现智能农田监测系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能农田监测系统。
STM32智能温室控制系统教程
stm32d1219的博客
07-13 1738
本教程详细介绍了如何在STM32嵌入式系统中实现智能温室控制系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能温室控制系统。
基于STM32的环境检测系统
03-02
STM32ZET6、DHT11、BMP280、1602、MQ2。文章地址：https://blog.youkuaiyun.com/weixin_42320020/article/details/123222127视频效果：https://www.bilibili.com/video/BV1A341157DH
STM32智能照明控制系统教程
stm32d1219的博客
07-21 3333
本教程详细介绍了如何在STM32嵌入式系统中实现智能照明控制系统，从硬件选择、软件实现到系统配置和应用场景都进行了全面的阐述。通过合理的技术选择和系统设计，可以构建一个高效且功能强大的智能照明控制系统。在未来的发展中，智能照明控制系统可以进一步结合人工智能和大数据分析技术，提升系统的智能化程度，为照明环境监测和管理提供更强大的技术支持。希望本教程能够为读者提供有价值的参考和指导，助力智能照明控制系统的开发与实现。
基于stm32环境监测系统
StevenXander的博客
02-21 6607
stm32F4环境监测系统
基于STM32的环境监测系统
stm32d1219的博客
08-06 3133
本文将介绍如何使用STM32微控制器设计和实现一个环境监测系统，通过多种传感器实时监测环境参数，并通过串口输出显示数据。本文介绍了如何使用STM32微控制器和多种传感器实现一个环境监测系统，从硬件准备、环境配置到代码实现，详细介绍了每一步的操作步骤。本系统还可以应用于工业环境的监测，实时监测生产环境的温湿度和空气质量，防止设备过热或空气质量下降，提高生产安全性和效率。本系统可以应用于家居环境的监测，实时监测室内的温湿度和空气质量，并通过串口输出显示数据，帮助用户掌握室内环境状况。
基于STM32的环境监测预警系统
qq_73379310的博客
07-29 4631
主控STM32f103c8t6 。利用 DHT11 和烟雾传感器，进行温湿度检测和烟雾值检测，并实时在LCD屏幕上进行数值显示，同时通过串口通信将数据信息传至上位机显示。当检测到温湿度高出设定阈值，将打开排风扇进行通风；当检测到有烟雾时，将关闭通风风扇防止火灾蔓延，开启蜂鸣器警报并持续向上位机发送警报信息。
STM32项目之环境检测系统
weixin_72007132的博客
08-17 1898
使用HAL库实现的环境检测系统
STM32智能空气监测系统设计与开发教程
资源摘要信息: "本次提供的资源主要涉及基于STM32单片机和无线网络技术设计开发的智能空气监测系统。该系统作为毕业设计或课程作业，不仅包含了系统完整的源码，还可能包含相关的开发文档、用户手册和设计方案等。...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
