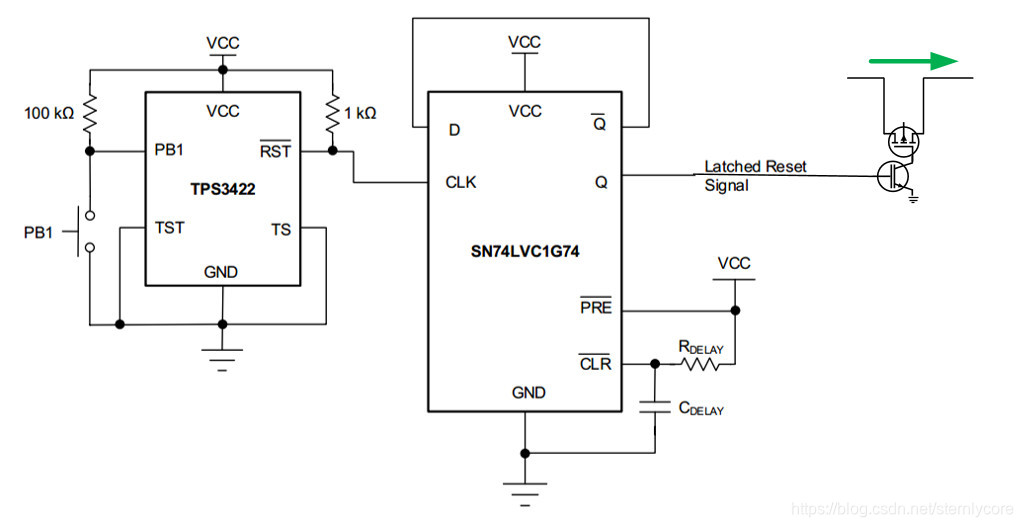

一些硬件设计中，需要使用微动开关来控制电源开启和关掉，本篇文章将介绍一款TI芯片使用微动开关来控制电源的硬件电路：
在这里插入图片描述

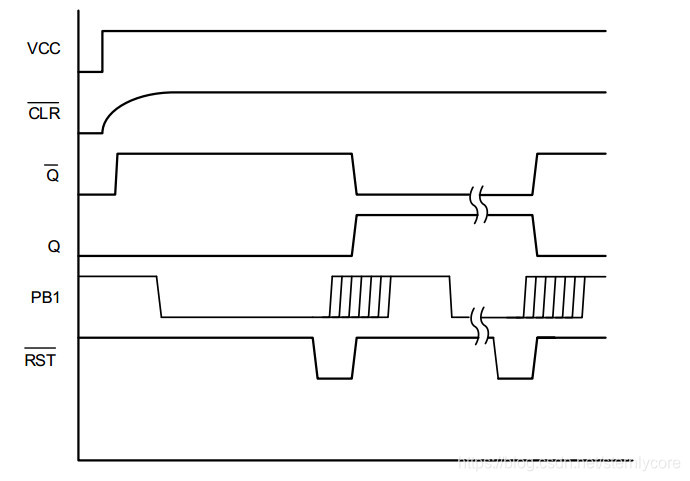

设计使用按钮控制器（消除按键抖动也可以使用施密特触发器）和Ｄ触发器（锁定状态）来控制电源开启和关断。时序图如下所示：

在这里插入图片描述

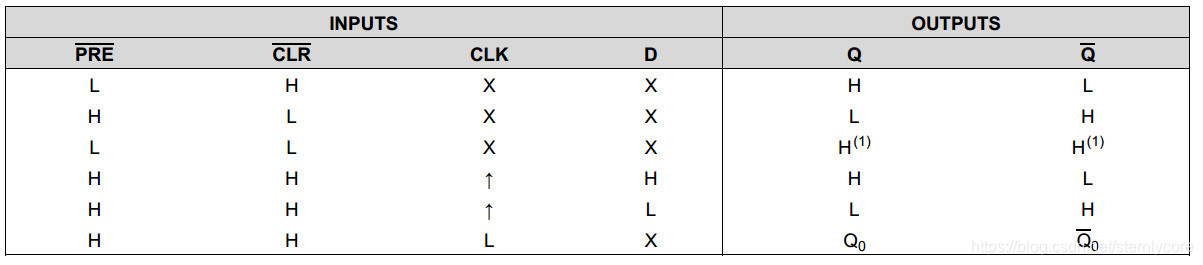

Ｄ触发器真值表如下：
在这里插入图片描述
系统在初始化上电时要有确定状态，不要出现一上电使Ｄ触发器Ｑ输出为高导致后端三极管导通后端系统上电。确定上电初始状态是由RDELAYR_{DELAY}RDELAY​和CDELAYC_{DELAY}CDELAY​来实现的，根据真值表得知，初始上电时要保证PRE为高，CLR为低。通过RC延时电路来保证初始化为低电平状态，RC延时时间一般大于10倍VCC上升时间。

这样按键按一下开机，再按一下关机。一直循环下去…
