MFC制作双缓冲无闪烁的字幕滚动条

最近一段时间由于项目需要，需要一个字幕滚动条，所以了解了一下双缓冲的绘图方法。

1.闪烁产生原因

首先，介绍一下为什么会产生闪烁。我们在绘图时收到WM_PAINT消息后，系统会调用默认的画刷来填充被Invalidate 的区域，这样由于时间差的原因，会产生闪烁的现象。

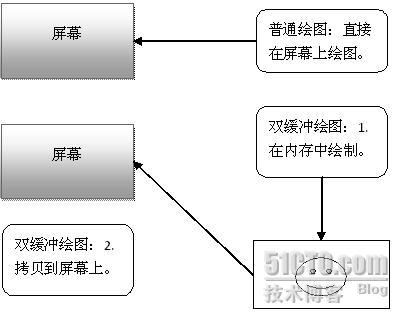

2.双缓冲原理

双缓冲使用内存缓冲区来解决由多重绘制操作造成的闪烁问题。当启用双缓冲时，所有绘制操作首先呈现到内存缓冲区，而不是屏幕上的绘图图面。所有绘制操作完成后，内存缓冲区直接复制到与其关联的绘图图面。因为在屏幕上只执行一个图形操作，所以消除了由复杂绘制操作造成的图像闪烁。

3.相关的函数介绍

1)为屏幕 DC 创建兼容的内存 DC：CreateCompatibleDC()

if(!m_dcMemory.CreateCompatibleDC(NULL)) // CDC m_dcMemory;

{

::PostQuitMessage(0);

}

2)创建位图：CreateCompatibleBitmap()

m_Bmp.CreateCompatibleBitmap(&m_dcMemory, rt.Width(), rt.Height()); // CBitmap m_Bmp;

3)把位图选入设备环境：SelectObject()，可以理解为选择画布

::SelectObject(m_dcMemory.GetSafeHdc(), m_Bmp);

4)把绘制好的图形“拷贝“到屏幕上：BitBlt()

pdcView->BitBlt(0, 0, rt.Width(), rt.Height(), &m_dcMemory, 0, 0, SRCCOPY);

详细的函数可以查看MSDN。

4.本例中的实现

1)在OnTime的时候调用 DrawHorizontalText 方法

void CScrollMessageDlg :: OnTimer ( UINT nIDEvent )

{

// TODO: Add your message handler code here and/or call default

DrawHorizontalText ();

CDialog :: OnTimer ( nIDEvent );

}

2)双缓冲绘图

void CScrollMessageDlg :: DrawHorizontalText ()

{

// 若当前要显示的消息为空

// 清除显示区域

if (! m_lsShowMessage . size ())

{

Invalidate (); // 调用默认画刷 m_Brush 把整个区域涂黑

return;

}

// 计算当前滚动文字的文字

if( m_StringCurrentPos < - ( m_lsShowMessage [ m_iShowCount ]. GetLength ()* \

m_logFont . lfWidth + m_logFont . lfWidth ))

{

m_iShowCount = (++ m_iShowCount ) % m_lsShowMessage . size ();

m_StringCurrentPos = m_SystemMetricsCX ; // 回到起始位置

}

// 判断是否暂停，若非，右距离减一

if(! m_isPause )

m_StringCurrentPos = m_StringCurrentPos - 1; // 每步向左移动距离

// 双缓冲绘图

CRect rect ;

CDC * pDc ; // 屏幕绘图设备

CDC memDC ; // 内存绘图设备

GetClientRect (& rect );

pDc = this-> GetDC (); // 指针

CBitmap memBitmap ;

// 创建内存绘图设备

memDC . CreateCompatibleDC ( NULL );

memBitmap . CreateCompatibleBitmap ( pDc , rect .right, rect . bottom );

memDC . SelectObject (& memBitmap );

// 自定义绘图函数

memDC . FillSolidRect (0,0, rect . Width (), rect . Height (), RGB (155,0,0));

memDC . SelectObject (& m_font );

memDC . SetTextColor ( RGB (255,180,0));

memDC . SetBkMode ( TRANSPARENT );

memDC . Rectangle (& rect );

memDC . FillRect (& rect ,& m_brush );

memDC . TextOut ( m_StringCurrentPos , m_iYLocation , m_lsShowMessage [ m_iShowCount ]);

// 把内存绘图拷贝到屏幕

pDc -> BitBlt ( rect .left, rect . top , rect .right, rect . bottom ,& memDC ,0,0, SRCCOPY );

// 清理释放

this-> ReleaseDC ( pDc );

memDC . DeleteDC ();

memBitmap . DeleteObject ();

}

5.总结

采用双缓冲的方法，可以极大的减少闪烁的现象，提高显示质量。关于 Java和 GDI+的双缓冲的方法，可以参考 [url]http://zjyzjy.blog.51cto.com/329429/67374[/url] (Java) [url]http://zjyzjy.blog.51cto.com/329429/67370[/url] (GDI+)。

关于具体的实现，可以参考本文的附件，同样推荐国外的牛人的多线程的实现方法。
