分布式链路追踪Skywalking

1、简介

Skywalking是一个国产的开源框架，2015年有吴晟个人开源，2017年加入Apache孵化器，国人开源的产品，主要开发人员来自于华为，2019年4月17日Apache董事会批准SkyWalking成为顶级项目，支持Java、.Net、NodeJs等探针，数据存储支持，H2、Mysql、Elasticsearch、TiDB等，跟Pinpoint一样采用字节码注入的方式实现代码的无侵入，探针采集数据粒度粗，但性能表现优秀，且对云原生支持，目前增长势头强劲，社区活跃。
Skywalking是分布式系统的应用程序性能监视工具，专为微服务，云原生架构和基于容器（Docker，K8S,Mesos）架构而设计，它是一款优秀的APM（Application Performance Management）工具，包括了分布式追踪，性能指标分析和服务依赖分析等。
官网地址：https://skywalking.apache.org/

2、同款产品对比

3、架构介绍

• Skywalking agent和业务端绑定在一起，负责收集各种监控数据
• Skywalking oapservice是负责处理监控数据，接受agent的数据并存储在数据库中，接受来自UI的请求，查询监控数据。
• Skywalking UI提供给用户，展现各种监控数据和告警。

默认配置：

4、环境搭建

4.1 资源下载

老版本中 amp和agent是在一个包下，新版本中需要分别下载。

4.2 apm结构

4.3 agent结构

5、修改配置，启动skywalking

5.1 修改配置

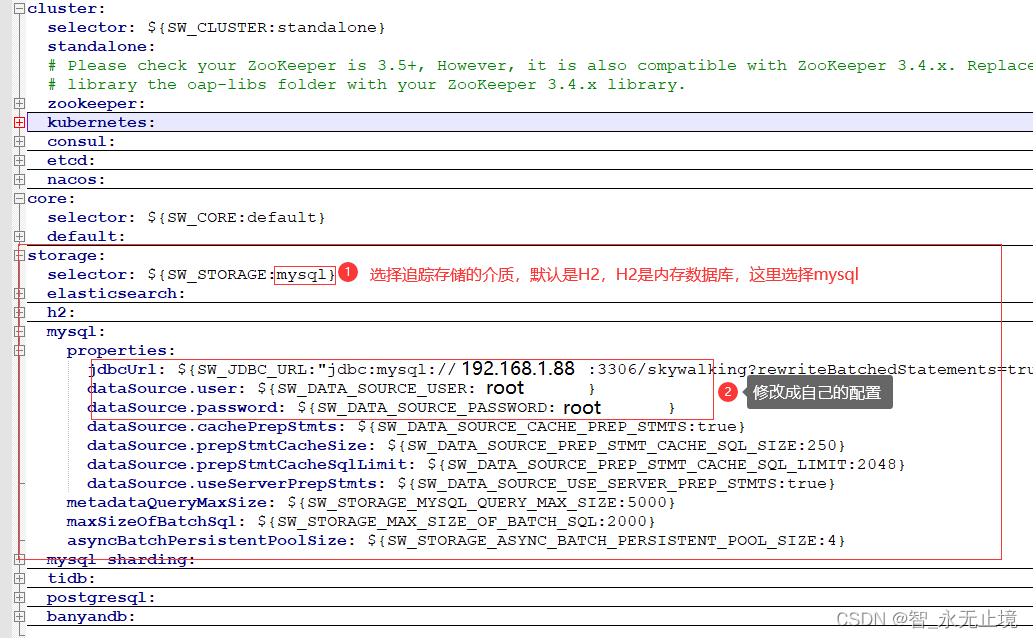

编辑application.yml

5.2 启动

注意：由于使用mysql存储，所以需要引入mysql驱动到libs中。

启动结果查看：

UI服务启动：5.3 自动创建数据库

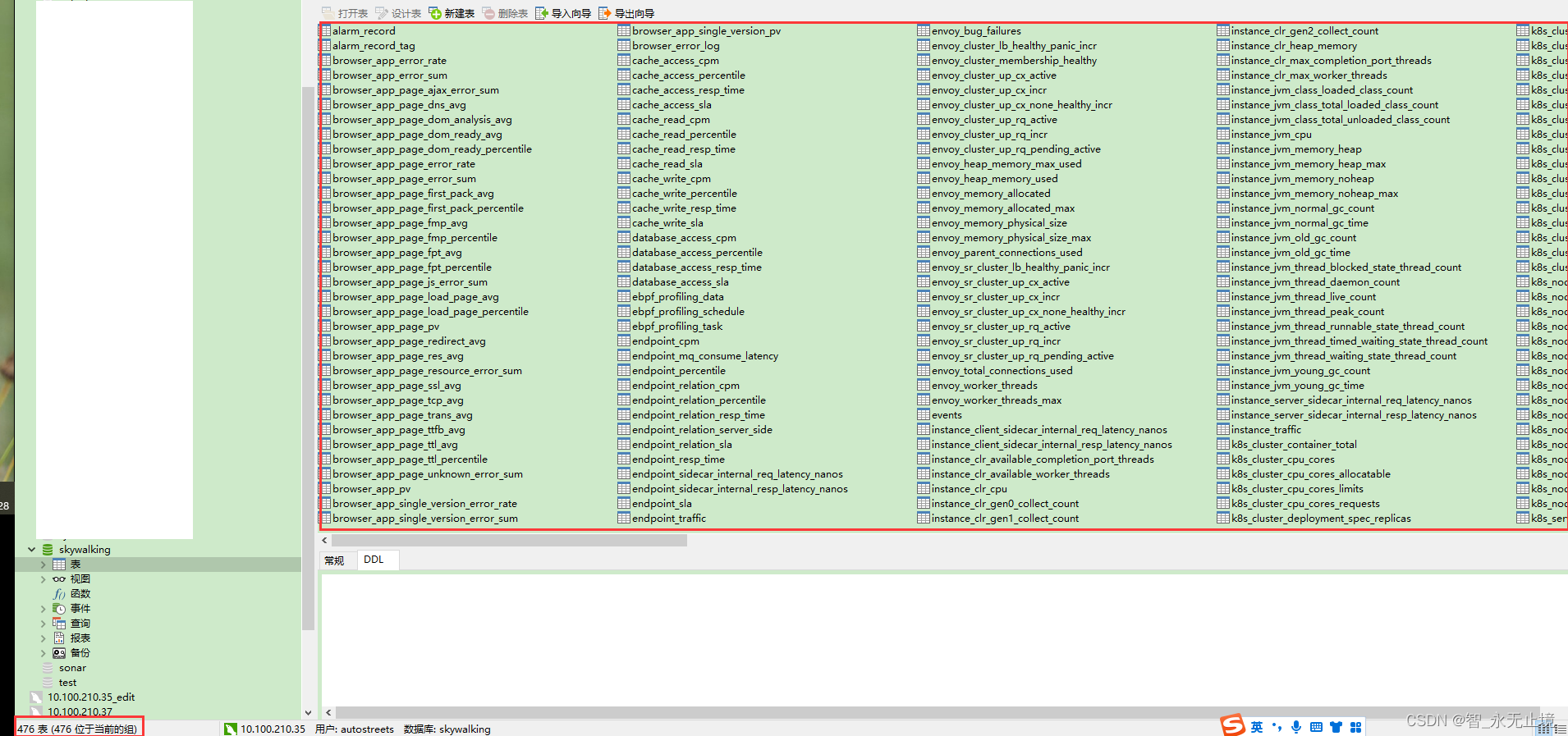

总共创建476张表。

5.4 UI访问

6、接入业务代码

6.1 启动参数配置

-javaagent:D:\JAVA_SPACE\JAVA_TOOL\apache-skywalking-apm-bin\skywalking-agent\skywalking-agent.jar
-Dskywalking.agent.service_name=simonking-server
-Dskywalking.collector.backend_service=127.0.0.1:11800

-javaagent: 指定探针（代理）的绝对路径
-Dskywalking.agent.service_name：覆盖agent.config中的配置文件，指定服务（应用）的名称
-Dskywalking.collector.backend_service ：覆盖agent.config中的配置文件，指定收集信息的地址

6.2 官方文档说明

参数也可以在配置文件中配置，但是配置文件是硬编码，建议配置在启动参数中：


覆盖原有配置的说明文档：

7、业务访问

7.1 服务的注册

启动三个服务：euraka，skywalking-service、skywalking-admin

7.2 请求访问

链接：http://127.0.0.1/foo/15/getUser
拓扑图：

追踪：

监控信息：

8、其他

Skywalking还可以提供报警、日志的统一链路等，需要引入对应的依赖并开发。

9、统计

统计应用/服务调用的具体信息，需要了解关键的库表。

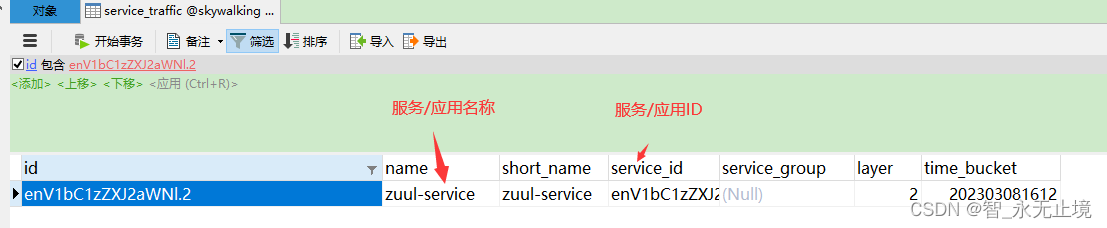

service_traffic：服务流量（服务的记录去重)

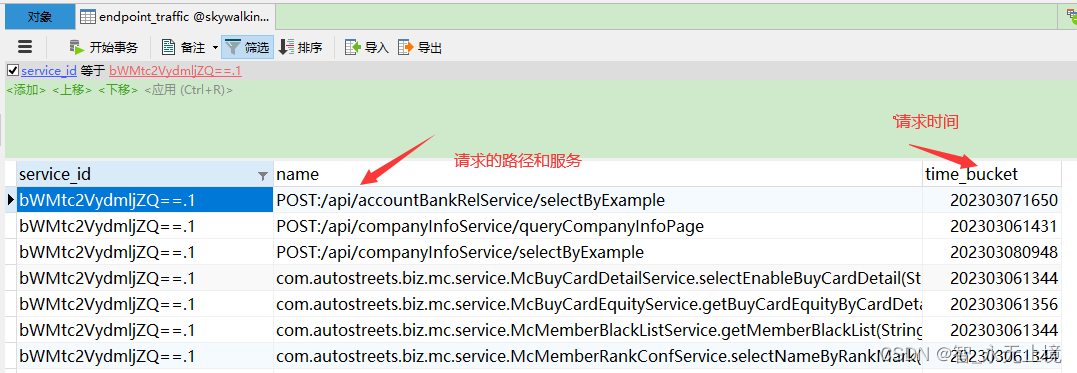

endpoint_traffic： 端点流量（请求的记录去重)

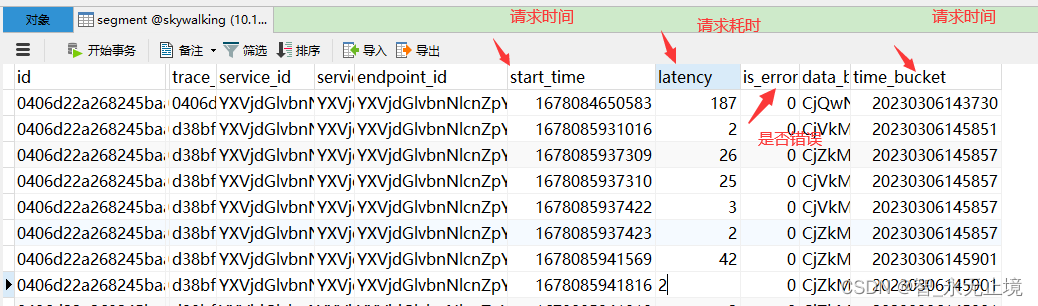

segment：分段表（记录每一次请求的信息）

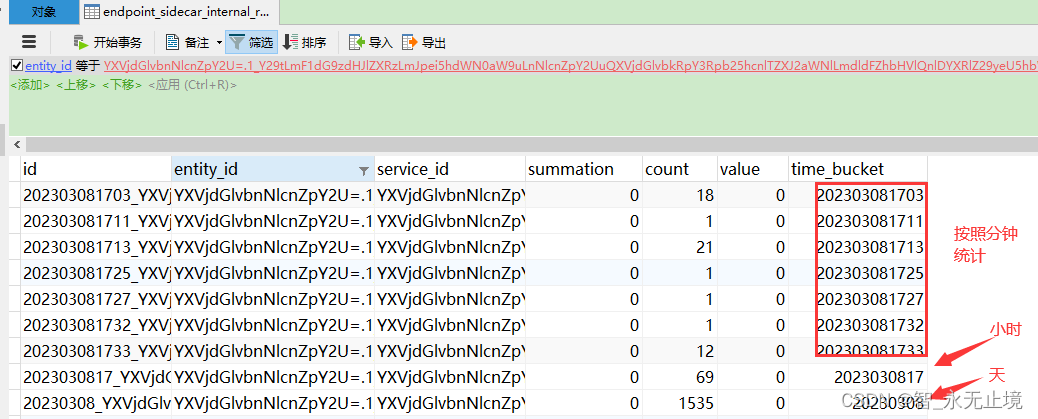

endpoint_sidecar_internal_req_latency_nanos：端点分段统计请求，分别根据分钟和小时统计请求量，其中entity_id就是endpoint_traffic.id

统计的sql样例：

SELECT
  e.`name` '请求路径/方法名',
	c.`name` '应用/服务',
  s.latency '耗时ms',
  s.time_bucket '请求时间'
FROM segment s
INNER JOIN endpoint_traffic e ON s.endpoint_id = e.id
INNER JOIN service_traffic c ON c.service_id = s.service_id
WHERE e.`name` = 'GET:/auctionCenter/citys';

返回结果：
