PHY_C827_MDC / PHY_C827_MDIO Measured at U_CPU.AD53,AE52

Description

MDIO:读数据下冲不满足spec（Spec要求：Min -0.5V）

测试点：PHY_C827_MDC / PHY_C827_MDIO Measured at U_CPU.AD53,AE52

测试值：-677mV

波形图：

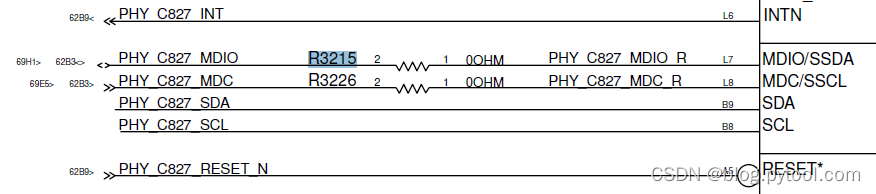

change R3215 0ohm to 33ohm满足spec（Spec要求：Min -0.5V）

测试点：PHY_C827_MDC / PHY_C827_MDIO Measured at U_CPU.AD53,AE52

测试值：120mV

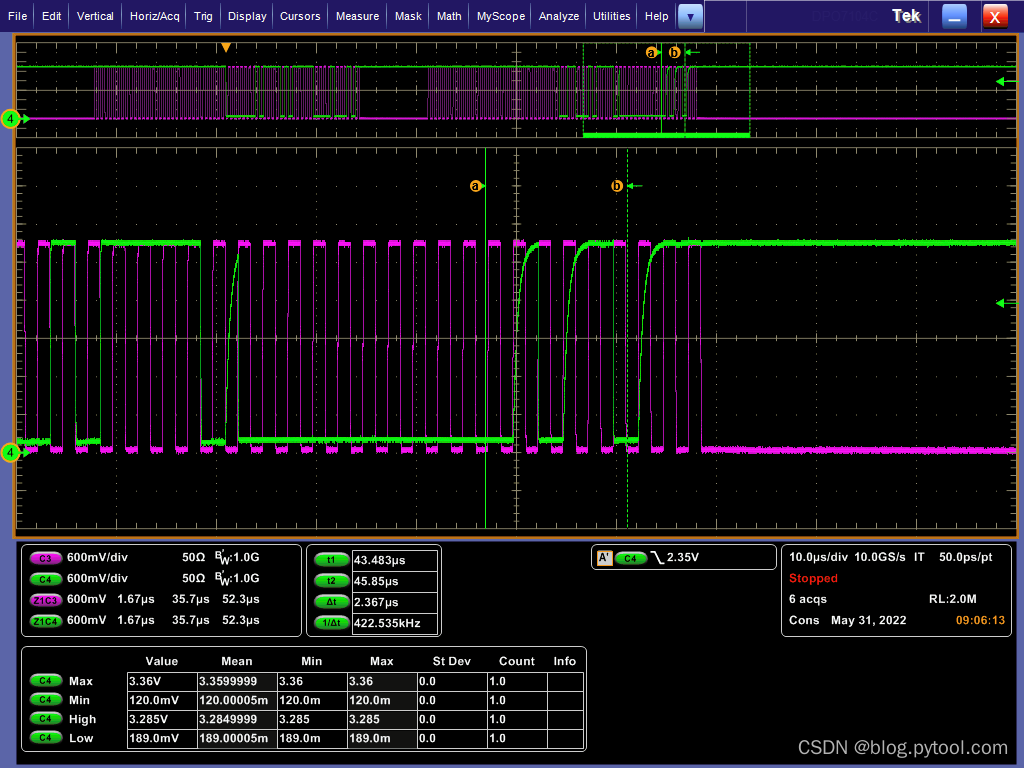

波形图：
