基于C++和Python的进程线程CPU使用率监控工具

0. 概述

本文将介绍一个基于C++和Python实现的进程线程CPU使用率监控工具，用于监控指定进程及其所有线程的CPU使用情况。
编写这个工具的初衷是源于部分嵌入式ARM系统的top工具不支持显示线程级别的CPU使用情况。

该工具分为两部分：

• C++录制程序：负责实时采集指定进程及其线程的CPU使用数据，并将数据以二进制格式存储到文件中。

• Python解析脚本：读取二进制数据文件，解析CPU使用数据，并生成可视化图表，帮助用户直观了解CPU使用情况。

  本文完整代码可从gitee的thread-monitor获取到，编译和使用方法见README.md

  另一种获取CPU使用率的方式：使用 Shell 和 Python 解析 top 输出并记录进程及线程的 CPU 使用率

1. 数据可视化示例

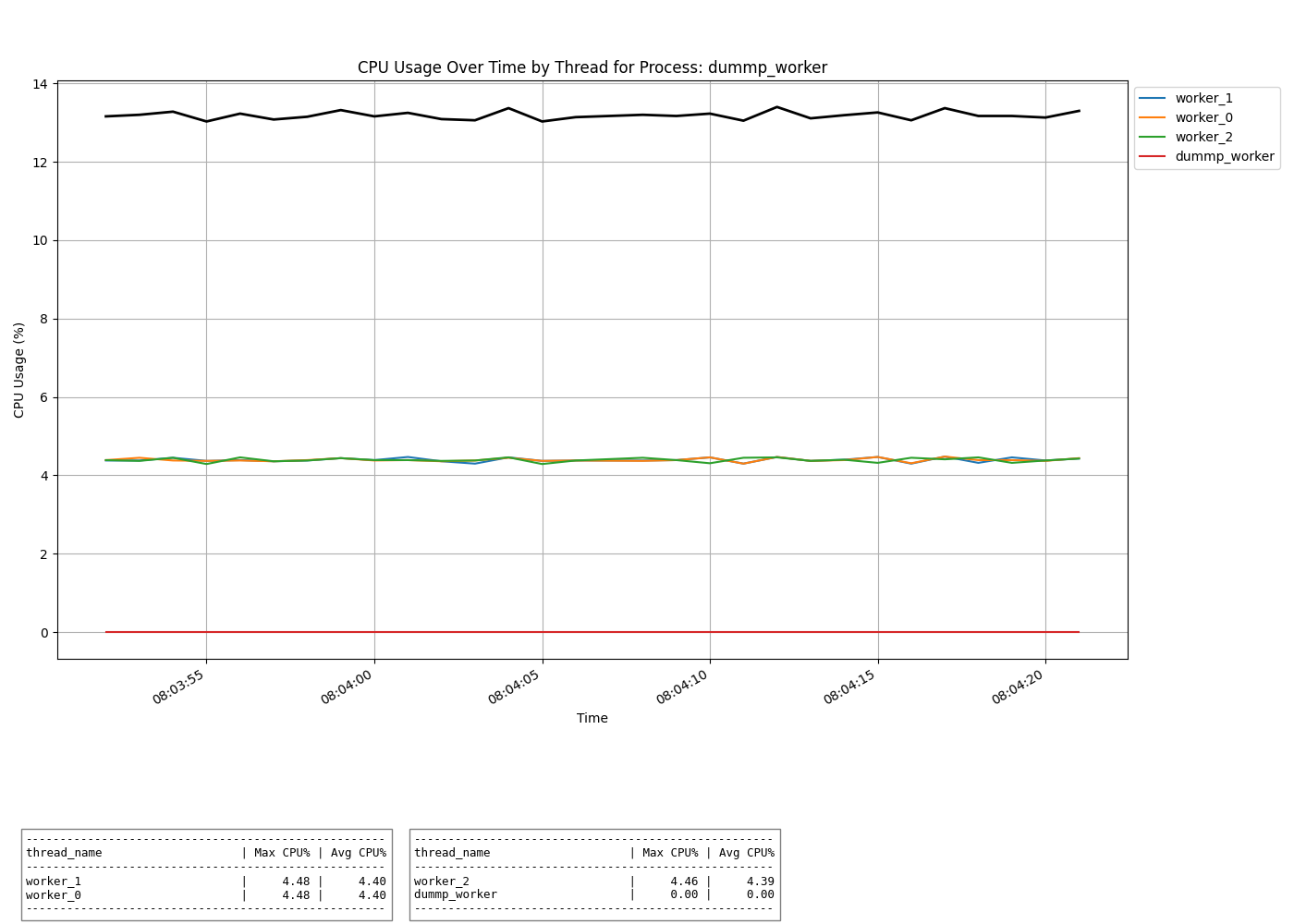

以下是生成的CPU使用率图表示例：

图中，黑色实线表示整个进程的CPU总使用率，蓝色实线和虚线分别表示特定线程的用户态和内核态CPU使用率。

本文测试的dummp_worker实现代码见：使用C++多线程和POSIX库模拟CPU密集型工作

• C++录制程序终端显示

   ./cpu_monitor -p 2038376 -o dump.bin -n 30 -d 1
  Process PID or Name          : 2038376
  Sampling Delay (sec)         : 1.00
  Total Monitoring Time (sec)  : 30.00
  Output Filename              : dump.bin
  Process Name: dummp_worker
  Process ID: 2038376
  Process Priority: 0
  Threads (4):
    thread_name: dummp_worker, thread_id: 2038376,  Priority: 20
    thread_name: worker_0, thread_id: 2038377,  Priority: -2
    thread_name: worker_1, thread_id: 2038378,  Priority: -3
    thread_name: worker_2, thread_id: 2038379,  Priority: -4
  Monitoring CPU usage for process dummp_worker (pid=2038376)
  ..............................Exiting gracefully...


• Python解析脚本终端显示

  $ python3 cpu_usage_parser.py dump.bin
  Parsed command-line arguments:
  Input filename       : dump.bin
  Filter thread        : None
  Filter CPU type      : None
  Time range           : None
  Hide summary         : False
  Top N threads        : 10
  Separate CPU         : False
  Output file          : cpu_usage_over_time.png
  Process Name: dummp_worker
  ----------------------------------------------------
  thread_name                    | Max CPU% | Avg CPU%
  ----------------------------------------------------
  worker_1                       |     4.48 |     4.40
  worker_0                       |     4.48 |     4.40
  worker_2                       |     4.46 |     4.39
  dummp_worker                   |     0.00 |     0.00
  ----------------------------------------------------


2. 设计思路

2.1 系统架构

整个系统由两个独立的组件组成：

• 数据采集组件（C++）：

  • 监控指定进程的CPU使用情况。
  • 定期采集每个线程的用户态和内核态CPU时间。
  • 将采集到的数据写入二进制文件，便于后续分析。

• 数据解析与可视化组件（Python）：

  • 读取C++采集的二进制数据文件。
  • 解析并转换为结构化数据（如Pandas DataFrame）。
  • 计算统计指标（最小值、最大值、平均值）。
  • 生成CPU使用率随时间变化的可视化图表。

2.2 设计优势

• 高性能：使用C++进行数据采集，确保低延迟和高效性能。
• 灵活性：Python脚本提供了灵活的数据处理和可视化能力，用户可以根据需要定制分析和展示方式。
• 可扩展性：系统设计模块化，便于未来功能扩展，如添加更多监控指标或支持更多操作系统。

3. 流程图

3.1 C++录制程序

3.2 Python解析脚本

4. 数据结构说明

4.1 CpuUsageData 结构体

在C++录制程序中，定义了一个结构体 CpuUsageData 用于存储每个线程的CPU使用数据。该结构体采用1字节对齐（#pragma pack(push, 1)），确保数据在二进制文件中的紧凑存储。

#pragma pack(push, 1)
struct CpuUsageData {
  uint16_t user_percent;   // 0-10000, 10000 = 100%
  uint16_t kernel_percent; // 0-10000, 10000 = 100%
  uint32_t user_ticks;     // User CPU ticks
  uint32_t kernel_ticks;   // Kernel CPU ticks
  uint32_t timestamp;      // Timestamp in seconds since epoch
  uint32_t thread_id;      // Thread ID
  uint8_t thread_status;   // Thread status
  uint8_t extra_flags;     // Extra flags
};
#pragma pack(pop)

字段说明：

• user_percent 和 kernel_percent：表示线程在用户态和内核态的CPU使用百分比。
• user_ticks 和 kernel_ticks：表示线程在用户态和内核态的CPU时间滴答数。
• timestamp：记录数据采集的时间点。
• thread_id：线程的唯一标识符。
• thread_status 和 extra_flags：存储线程的状态信息和额外标志位。

5. C++录制代码解析

C++录制程序负责实时监控指定进程及其线程的CPU使用情况，并将数据存储到二进制文件中。以下将详细解析其主要模块和关键函数。

5.1 主要模块

• 信号处理：

  • 通过信号处理机制，程序能够优雅地响应用户中断（如Ctrl+C），确保资源的正确释放和数据的完整性。

• 文件和目录管理：

  • 使用RAII（资源获取即初始化）类 FileCloser 和 DirCloser，确保文件和目录在使用后自动关闭，防止资源泄漏。

• 线程管理：

  • 动态初始化和更新被监控进程的所有线程信息，包括线程ID、名称和优先级。

• 数据采集与记录：

  • 定期采集每个线程的CPU使用情况，并将数据封装到 CpuUsageData 结构体中。
  • 将采集到的数据写入二进制文件中，便于后续分析。

5.2 关键函数

5.2.1 CpuUsageMonitor::Run()

程序的主循环，负责定期采集数据并记录。

  void Run() {
    int iteration = 0;
    const int kUpdateInterval = 5; // Update the thread list every 5 iterations
    GetThreadCpuTicks();
    current_total_cpu_time_ = GetTotalCpuTime();
    StoreCurrentTicksAsPrevious();

    auto start_time = std::chrono::steady_clock::now();
    fprintf(stdout, "Monitoring CPU usage for process %s (pid=%d)\n",
            process_name_.c_str(), pid_);

    while (keep_running) {
      fprintf(stdout, ".");
      std::this_thread::sleep_for(
          std::chrono::duration<double>(refresh_delay_));

      // Check if total duration has been reached
      if (total_duration_ > 0) {
        auto elapsed_time = std::chrono::steady_clock::now() - start_time;
        if (elapsed_time >= std::chrono::duration<double>(total_duration_)) {
          break;
        }
      }

      if (iteration % kUpdateInterval == 0) {
        InitializeThreads(); // Regularly update the thread list
      }
      GetThreadCpuTicks();
      current_total_cpu_time_ = GetTotalCpuTime();
      delta_total_cpu_time_ =
          current_total_cpu_time_ - previous_total_cpu_time_;

      if (delta_total_cpu_time_ > 0.0) {
        ComputeCpuUsage();
      }

      StoreCurrentTicksAsPrevious();
    }

    fprintf(stdout, "Exiting gracefully...\n");
  }

功能描述：

• 数据采集：调用 GetThreadCpuTicks() 和 GetTotalCpuTime() 获取当前的CPU使用数据。
• 数据处理：计算与上次采集之间的CPU时间差，并通过 ComputeCpuUsage() 计算CPU使用百分比。
• 数据记录：将计算后的数据写入二进制文件。
• 循环控制：根据 refresh_delay_ 设置的时间间隔进行循环，直到接收到退出信号。

5.2.2 CpuUsageMonitor::ComputeCpuUsage()

计算每个线程的CPU使用百分比，并将数据封装为 CpuUsageData 结构体。

// Function to compute CPU usage and write to binary file
  void ComputeCpuUsage() {
    std::lock_guard<std::mutex> lck(data_mutex_);

    auto now = std::chrono::system_clock::now();
    auto epoch = now.time_since_epoch();
    auto seconds_since_epoch =
        std::chrono::duration_cast<std::chrono::seconds>(epoch).count();
    uint32_t timestamp = static_cast<uint32_t>(seconds_since_epoch);

    std::vector<CpuUsageData> batch_data;

    double total_time = delta_total_cpu_time_;

    for (const auto &thread : threads_) {
      uint64_t user_delta = 0;
      uint64_t kernel_delta = 0;

      if (previous_ticks_.find(thread) != previous_ticks_.end()) {
        user_delta =
            current_ticks_.at(thread).first - previous_ticks_.at(thread).first;
        kernel_delta = current_ticks_.at(thread).second -
                       previous_ticks_.at(thread).second;
      }

      double user_time_seconds =
          static_cast<double>(user_delta) / ticks_per_second_;
      double kernel_time_seconds =
          static_cast<double>(kernel_delta) / ticks_per_second_;

      uint16_t user_percent = 0;   // 0-10000
      uint16_t kernel_percent = 0; // 0-10000

      if (total_time > 0) {
        user_percent =
            static_cast<uint16_t>(user_time_seconds / total_time * 10000.0);
        kernel_percent =
            static_cast<uint16_t>(kernel_time_seconds / total_time * 10000.0);
      }

      if (user_percent > 10000)
        user_percent = 10000;
      if (kernel_percent > 10000)
        kernel_percent = 10000;

      uint8_t thread_status =
          0; // e.g., 0 = Running, 1 = Sleeping, 2 = Waiting, 3 = Stopped
      uint8_t extra_flags = 0; // Can store priority or other flags

      auto it = thread_names_.find(thread);
      std::string thread_name =
          (it != thread_names_.end()) ? it->second : "unknown";

      if (thread_name.find("worker") != std::string::npos) {
        thread_status = 1; // Assume threads with 'worker' in name are sleeping
      }
      extra_flags = static_cast<uint8_t>(thread_priorities_[thread]);

      int real_thread_id = std::stoi(thread);

      CpuUsageData data;
      data.user_percent = static_cast<uint16_t>(user_percent);
      data.kernel_percent = static_cast<uint16_t>(kernel_percent);
      data.user_ticks = static_cast<uint32_t>(current_ticks_.at(thread).first);
      data.kernel_ticks =
          static_cast<uint32_t>(current_ticks_.at(thread).second);
      data.timestamp = timestamp;
      data.thread_id = static_cast<uint32_t>(real_thread_id);
      data.thread_status = thread_status;
      data.extra_flags = extra_flags;

      batch_data.push_back(data);
    }

    // Write data to binary file
    if (!batch_data.empty()) {
      WriteDataToBinaryFile(batch_data);
    }
  }

功能描述：

• CPU时间差计算：计算当前与上次采集之间的用户态和内核态CPU时间差。
• CPU使用百分比：基于CPU时间差计算每个线程的用户态和内核态CPU使用百分比。
• 状态与标志：根据线程名称推断线程状态，并提取线程优先级的低3位作为额外标志。
• 数据封装：将计算结果封装为 CpuUsageData 结构体，并批量写入二进制文件。

5.2.3 CpuUsageMonitor::PrintProcessInfo()

打印进程和所有线程的基本信息，包括名称、ID和优先级。

void PrintProcessInfo() {
    // Lock the mutex to ensure thread-safe access to shared data
    std::lock_guard<std::mutex> lck(data_mutex_);

    // Retrieve and print process priority
    int process_priority = getpriority(PRIO_PROCESS, pid_);
    if (process_priority == -1 && errno != 0) {
      fprintf(stderr, "Failed to get process priority: %s\n", strerror(errno));
    } else {
      fprintf(stdout, "Process Name: %s\n", process_name_.c_str());
      fprintf(stdout, "Process ID: %d\n", pid_);
      fprintf(stdout, "Process Priority: %d\n", process_priority);
    }

    // Print thread information
    fprintf(stdout, "Threads (%zu):\n", thread_names_.size());
    for (const auto &entry : thread_names_) {
      // Get thread_id and name
      const std::string &thread_id_str = entry.first;
      const std::string &thread_name = entry.second;

      // Retrieve thread priority
      auto priority_it = thread_priorities_.find(thread_id_str);
      if (priority_it != thread_priorities_.end()) {
        int thread_priority = priority_it->second;
        fprintf(stdout, "  thread_name: %s, thread_id: %s,  Priority: %d\n",
                thread_name.c_str(), thread_id_str.c_str(), thread_priority);
      } else {
        fprintf(stdout,
                "  thread_name: %s, thread_id: %s,  Priority: Unknown\n",
                thread_name.c_str(), thread_id_str.c_str());
      }
    }
  }

功能描述：

• 进程信息打印：输出进程名称、ID和优先级。
• 线程信息打印：遍历所有线程，输出线程名称、ID和优先级。如果无法获取某个线程的优先级，则标记为“Unknown”。

5.3 其他重要功能

5.3.1 CpuUsageMonitor::InitializeThreads()

初始化被监控进程的所有线程信息，包括线程ID、名称和优先级。

void InitializeThreads() {
    std::lock_guard<std::mutex> lck(data_mutex_);
    threads_.clear();
    thread_names_.clear();
    thread_priorities_.clear();

    std::string task_path = "/proc/" + std::to_string(pid_) + "/task";
    DIR *dir = opendir(task_path.c_str());
    if (!dir) {
      fprintf(stderr, "Failed to open directory: %s\n", task_path.c_str());
      return;
    }

    DirCloser dir_closer(dir);
    struct dirent *ent;
    while ((ent = readdir(dir)) != nullptr) {
      std::string tid_str = ent->d_name;

      // Catalog of '.' And '..'
      if (tid_str == "." || tid_str == "..") {
        continue;
      }

      // Check whether the directory name is numbers (thread_id)
      if (std::all_of(tid_str.begin(), tid_str.end(),
                      [](unsigned char c) { return std::isdigit(c); })) {
        threads_.push_back(tid_str);

        std::string comm_filename = task_path + "/" + tid_str + "/comm";
        std::ifstream comm_file(comm_filename);

        if (comm_file.is_open()) {
          std::string thread_name;
          if (std::getline(comm_file, thread_name)) {
            thread_names_[tid_str] = thread_name;
          } else {
            fprintf(stderr, "Failed to read thread name for TID %s\n",
                    tid_str.c_str());
            thread_names_[tid_str] = "unknown";
          }

          // Get the priority and NICE value of the thread
          const std::string stat_filename = task_path + "/" + tid_str + "/stat";
          std::ifstream stat_file(stat_filename);
          if (!stat_file.is_open()) {
            fprintf(stderr, "Failed to open file: %s\n", stat_filename.c_str());
            continue;
          }

          std::string line;
          if (!std::getline(stat_file, line)) {
            fprintf(stderr, "Failed to read line from file: %s\n",
                    stat_filename.c_str());
            continue;
          }

          // Analyze the content of the stat file
          // The second field may contain the space in the bracket, and it needs
          // to be dealt with properly
          size_t first_paren = line.find('(');
          size_t last_paren = line.rfind(')');
          if (first_paren == std::string::npos ||
              last_paren == std::string::npos || last_paren <= first_paren) {
            fprintf(stderr, "Malformed stat file: %s\n", stat_filename.c_str());
            continue;
          }

          std::string before_paren = line.substr(0, first_paren);
          std::string between_paren =
              line.substr(first_paren + 1, last_paren - first_paren - 1);
          std::string after_paren = line.substr(last_paren + 1);

          std::istringstream iss(after_paren);
          std::vector<std::string> fields;
          std::string field;

          // The first two fields have been processed
          fields.push_back(before_paren);
          fields.push_back(between_paren);

          while (iss >> field) {
            fields.push_back(field);
          }

          if (fields.size() <= NICE_FIELD_INDEX) {
            fprintf(stderr, "Not enough fields in stat file: %s\n",
                    stat_filename.c_str());
            continue;
          }

          int priority = std::stoi(fields[PRIORITY_FIELD_INDEX]);

          // Store priority
          thread_priorities_[tid_str] = priority;

        } else {
          fprintf(stderr, "Failed to open comm file for TID %s\n",
                  tid_str.c_str());
          thread_names_[tid_str] = "unknown";
        }
      } else {
        DEBUG_PRINT("Skipping non-numeric entry: %s\n", tid_str.c_str());
      }
    }
  }

功能描述：

• 线程遍历：通过访问 /proc/[pid]/task 目录，遍历所有线程ID。
• 线程名称获取：读取每个线程的 comm 文件，获取线程名称。
• 线程优先级获取：读取每个线程的 stat 文件，解析优先级和nice值。
• 数据存储：将线程名称和优先级存储到相应的映射中，供后续使用。

5.3.2 CpuUsageMonitor::ReadAndStoreProcessName()

读取被监控进程的名称并存储。

  void ReadAndStoreProcessName() {
    std::string comm_filename = "/proc/" + std::to_string(pid_) + "/comm";
    std::ifstream comm_file(comm_filename);
    if (comm_file.is_open()) {
      std::getline(comm_file, process_name_);
      if (!process_name_.empty()) {
        DEBUG_PRINT("Process name: %s\n", process_name_.c_str());
      } else {
        fprintf(stderr, "Process name is empty for PID %d.\n", pid_);
      }
    } else {
      fprintf(stderr, "Failed to open %s\n", comm_filename.c_str());
    }
  }

功能描述：

• 进程名称获取：通过读取 /proc/[pid]/comm 文件，获取进程名称。
• 数据存储：将进程名称存储到 process_name_ 变量中，以便后续打印和记录。

6. Python解析代码解析

Python脚本负责读取C++录制的二进制数据文件，解析CPU使用数据，并生成可视化图表。以下将详细解析其主要模块和关键函数。

6.1 主要模块

• 二进制数据解析：

  • 读取C++程序生成的二进制文件，按照预定义的结构体格式解析数据。
  • 提取进程名称、线程ID与线程名称的映射。

• 数据处理与分析：

  • 将解析后的数据转换为Pandas DataFrame，方便后续分析。
  • 计算各线程的CPU使用统计指标（最小值、最大值、平均值）。

• 数据可视化：

  • 使用Matplotlib生成CPU使用率随时间变化的图表。
  • 支持过滤特定线程、CPU使用类型以及时间范围。

6.2 关键函数

6.2.1 parse_cpu_usage_data(record_bytes)

解析单条CPU使用数据。

def parse_cpu_usage_data(record_bytes):
    """
    Parse a single CpuUsageData record from bytes.

    Parameters:
    record_bytes (bytes): 22-byte binary data representing CPU usage.

    Returns:
    dict: Parsed fields from the record.
    """
    if len(record_bytes) != CPU_USAGE_SIZE:
        raise ValueError("Record size must be 22 bytes")

    # Define the struct format: little-endian
    # H: uint16_t user_percent
    # H: uint16_t kernel_percent
    # I: uint32_t user_ticks
    # I: uint32_t kernel_ticks
    # I: uint32_t timestamp
    # I: uint32_t thread_id
    # B: uint8_t thread_status
    # B: uint8_t extra_flags
    struct_format = '<HHIIIIBB'
    unpacked_data = struct.unpack(struct_format, record_bytes)

    record = {
        "user_percent": unpacked_data[0],
        "kernel_percent": unpacked_data[1],
        "user_ticks": unpacked_data[2],
        "kernel_ticks": unpacked_data[3],
        "timestamp": unpacked_data[4],
        "thread_id": unpacked_data[5],
        "thread_status": unpacked_data[6],
        "extra_flags": unpacked_data[7],
    }

    return record

功能描述：

• 数据长度校验：确保每条记录为16字节。
• 数据解包：使用struct.unpack按照C++定义的结构体格式解析数据。
• 数据存储：将解析后的数据存储到字典中，便于后续处理。

6.2.2 read_file_header(f)

读取并解析二进制文件的头部信息。

def read_file_header(f):
    """
    Read and parse the file header from cpu_usage.bin.

    Parameters:
    f (file object): Opened binary file object positioned at the beginning.

    Returns:
    tuple: (process_name (str), thread_name_map (dict))
    """
    # Read header_size (4 bytes)
    header_size_data = f.read(4)
    if len(header_size_data) < 4:
        raise ValueError("Failed to read header size.")
    header_size = struct.unpack("<I", header_size_data)[0]

    # Read the rest of the header
    header_data = f.read(header_size)
    if len(header_data) < header_size:
        raise ValueError("Failed to read complete header.")

    offset = 0

    # Read process_name_length (4 bytes)
    process_name_length = struct.unpack_from("<I", header_data, offset)[0]
    offset += 4

    # Read process_name
    process_name = header_data[offset : offset + process_name_length].decode("utf-8")
    offset += process_name_length

    # Read thread_map_size (4 bytes)
    thread_map_size = struct.unpack_from("<I", header_data, offset)[0]
    offset += 4

    thread_name_map = {}
    for _ in range(thread_map_size):
        # Read thread_id (4 bytes)
        thread_id = struct.unpack_from("<I", header_data, offset)[0]
        offset += 4

        # Read thread_name_length (4 bytes)
        thread_name_length = struct.unpack_from("<I", header_data, offset)[0]
        offset += 4

        # Read thread_name
        thread_name = header_data[offset : offset + thread_name_length].decode("utf-8")
        offset += thread_name_length

        thread_name_map[thread_id] = thread_name

    return process_name, thread_name_map

功能描述：

• 头部大小读取：读取前4字节，获取头部大小。
• 进程名称读取：根据进程名称长度，读取进程名称。
• 线程映射读取：读取线程数量及每个线程的ID与名称，存储到字典中。

6.2.3 read_cpu_usage_bin(filename)

读取并解析整个二进制数据文件。

def read_cpu_usage_bin(filename):
    """
    Read and parse the cpu_usage.bin file.

    Parameters:
    filename (str): Path to the cpu_usage.bin file.

    Returns:
    tuple: (records (list of dict), process_name (str), thread_name_map (dict))
    """
    records = []
    process_name = "Unknown Process"
    thread_name_map = {}

    try:
        with open(filename, "rb") as f:
            # Read and parse the header
            process_name, thread_name_map = read_file_header(f)

            # Read and parse each CpuUsageData record
            while True:
                record_bytes = f.read(CPU_USAGE_SIZE)
                if not record_bytes or len(record_bytes) < CPU_USAGE_SIZE:
                    break
                record = parse_cpu_usage_data(record_bytes)
                records.append(record)

    except FileNotFoundError:
        print(f"File {filename} not found.")
    except Exception as e:
        print(f"Error reading binary file: {e}")

    return records, process_name, thread_name_map

功能描述：

• 文件读取：打开二进制文件并读取头部信息。
• 数据采集：循环读取每条CPU使用数据，并调用 parse_cpu_usage_data 解析。
• 数据存储：将所有记录存储到列表中，便于后续转换为DataFrame。

6.2.4 parse_records_to_dataframe(records, thread_name_map)

将解析后的记录转换为Pandas DataFrame。

def parse_records_to_dataframe(records, thread_name_map):
    """
    Convert parsed records to a pandas DataFrame.

    Parameters:
    records (list of dict): Parsed CPU usage records.
    thread_name_map (dict): Mapping from thread_id to thread_name.

    Returns:
    pandas.DataFrame: DataFrame containing the CPU usage data.
    """
    data = pd.DataFrame(records)
    if data.empty:
        return data  # Return empty DataFrame if no records
    # Ensure thread_id is integer
    data["thread_id"] = data["thread_id"].astype(int)
    # Map thread_id to thread_name
    data["thread_name"] = data["thread_id"].map(thread_name_map).fillna("unknown")
    # Convert timestamp to datetime (assuming timestamp is seconds since epoch)
    data["timestamp"] = pd.to_datetime(data["timestamp"], unit="s")

    # Adjust percentage values: Convert user_percent and kernel_percent from 0-10000 to 0-100%
    data["user_percent"] = data["user_percent"] / 100.0
    data["kernel_percent"] = data["kernel_percent"] / 100.0

    return data

功能描述：

• 数据转换：将记录列表转换为Pandas DataFrame。
• 线程名称映射：根据线程ID映射线程名称，填充“unknown”以处理未知线程。
• 时间戳转换：将时间戳转换为可读的日期时间格式。

6.2.5 plot_cpu_usage(...)

生成CPU使用率随时间变化的图表。

def plot_cpu_usage(
    data,
    process_name="Unknown Process",
    filter_thread=None,
    filter_cpu_type=None,
    time_range=None,
    show_summary_info=True,
    top_n=10,
    separate_cpu=False,
    output_filename="cpu_usage_over_time.png",
):
    """
    Plot CPU usage over time for the process and its threads.

    Parameters:
    data (pandas.DataFrame): DataFrame containing CPU usage data.
    process_name (str): Name of the process.
    filter_thread (str, optional): Filter to include only specific thread_names.
    filter_cpu_type (str, optional): Filter to include only 'user' or 'kernel' CPU usage.
    time_range (tuple, optional): Tuple of (start_time, end_time) to filter the data.
    show_summary_info (bool): Whether to display summary information at the bottom of the plot.
    top_n (int): Number of top threads to display based on average CPU usage.
    separate_cpu (bool): Whether to plot user and kernel CPU usages separately.
    output_filename (str): Filename to save the plot.
    """
    if data.empty:
        print("No data to plot.")
        return

    plt.figure(figsize=(14, 10))

    # Ensure 'total_usage' is calculated
    data["total_usage"] = data["user_percent"] + data["kernel_percent"]

    # Calculate total CPU usage of the process
    process_cpu = calculate_process_cpu(data)

    # Sort by timestamp
    process_cpu = process_cpu.sort_values("timestamp")

    # Plot total CPU usage of the process
    plt.plot(
        process_cpu["timestamp"],
        process_cpu["total_usage"],
        label="Process Total CPU Usage",
        color="black",
        linewidth=2,
    )

    # Apply filters if any
    if filter_thread:
        data = data[data["thread_name"].str.contains(filter_thread, case=False)]

    if time_range:
        start_time, end_time = time_range
        data = data[(data["timestamp"] >= start_time) & (data["timestamp"] <= end_time)]

    # Calculate average CPU usage per thread and select top N threads
    avg_cpu_usage = data.groupby("thread_name")["total_usage"].mean()
    top_threads = avg_cpu_usage.nlargest(top_n).index.tolist()
    data = data[data["thread_name"].isin(top_threads)]

    # Sort threads by average CPU usage
    sorted_threads = avg_cpu_usage.loc[top_threads].sort_values(ascending=False).index.tolist()

    # Sort data by timestamp and thread CPU usage
    data = data.reset_index()
    data['thread_name'] = pd.Categorical(data['thread_name'], categories=sorted_threads, ordered=True)
    data = data.sort_values(["thread_name", "timestamp"])

    # Set timestamp as index for resampling
    data.set_index("timestamp", inplace=True)

    # Resampling frequency
    resample_freq = 'S'  # 1 second

    # Plot CPU usage for each thread, in order of CPU usage
    lines = []
    labels = []

    for thread_name in sorted_threads:
        subset = data[data["thread_name"] == thread_name]

        if subset.empty:
            continue

        # Resample to ensure continuity
        if separate_cpu:
            # Plot user and kernel CPU usage separately
            user_usage = subset["user_percent"].resample(resample_freq).mean().interpolate()
            kernel_usage = subset["kernel_percent"].resample(resample_freq).mean().interpolate()

            line_user, = plt.plot(
                user_usage.index,
                user_usage.values,
                label=f"{thread_name} (User)",
                linestyle="-",
            )
            line_kernel, = plt.plot(
                kernel_usage.index,
                kernel_usage.values,
                label=f"{thread_name} (Kernel)",
                linestyle="--",
            )
            lines.extend([line_user, line_kernel])
            labels.extend([f"{thread_name} (User)", f"{thread_name} (Kernel)"])
        else:
            # Plot combined CPU usage
            total_usage = subset["total_usage"].resample(resample_freq).mean().interpolate()
            line, = plt.plot(
                total_usage.index,
                total_usage.values,
                label=f"{thread_name}",
                linestyle="-",
            )
            lines.append(line)
            labels.append(f"{thread_name}")

    plt.xlabel("Time")
    plt.ylabel("CPU Usage (%)")
    plt.title(f"CPU Usage Over Time by Thread for Process: {process_name}")
    plt.gcf().autofmt_xdate()

    # Create legend with sorted entries
    plt.legend(lines, labels, loc="upper left", bbox_to_anchor=(1, 1))

    plt.grid(True)

    # Adjust layout based on whether summary info is shown
    if show_summary_info:
        plt.tight_layout(rect=[0, 0.20, 1, 0.95])
    else:
        plt.tight_layout(rect=[0, 0.02, 1, 0.95])

    if show_summary_info:
        summary_info = get_summary_table(data.reset_index(), process_name)

        # Split summary information into two columns with headers
        summary_lines = summary_info.split('\n')
        left_column, right_column = split_summary_table(summary_lines)

        # Use monospace font for alignment
        monospace_font = font_manager.FontProperties(family='monospace', size=9)

        # Display two columns of summary information at the bottom of the plot
        plt.figtext(
            0.02,
            0.01,
            left_column,
            fontsize=9,
            fontproperties=monospace_font,
            verticalalignment="bottom",
            horizontalalignment="left",
            bbox=dict(facecolor="white", alpha=0.5),
        )
        if right_column.strip():
            plt.figtext(
                0.32,  # Adjust the position of the right column
                0.01,
                right_column,
                fontsize=9,
                fontproperties=monospace_font,
                verticalalignment="bottom",
                horizontalalignment="left",
                bbox=dict(facecolor="white", alpha=0.5),
            )

    try:
        plt.savefig(output_filename)
        plt.show()
    except KeyboardInterrupt:
        print("\nPlotting interrupted by user. Exiting gracefully.")
        plt.close()
        sys.exit(0)

功能描述：

• 总CPU使用率绘制：绘制整个进程的CPU总使用率曲线。
• 线程CPU使用率绘制：为每个线程绘制用户态和内核态的CPU使用率曲线，其中用户态使用实线，内核态使用虚线。
• 过滤与时间范围：支持根据线程名称、CPU使用类型和时间范围进行数据过滤。
• 摘要信息：在图表底部显示每个线程的CPU使用统计信息。
