💥1 概述

一、Hilbert变换的核心原理与特征提取

基于Hilbert变换和平滑技术进行自动信号分割和活动检测是一种常用的方法，它可以帮助检测出噪声信号中的活动部分，并进行信号分割。

Hilbert变换是一种将实函数转换为复函数的数学变换，它将信号在时域上的振幅信息与相位信息进行分离。在活动检测中，可以利用Hilbert变换提取信号的振幅特征，以判断信号的活动程度。下面是一种基于Hilbert变换和平滑技术的自动活动检测方法的步骤：

1. 对信号进行Hilbert变换：将要分析的噪声信号应用Hilbert变换，得到对应的复数信号。复数信号由实部和虚部组成，其中实部表示原始信号的时域振幅，虚部表示相位信息。

2. 计算信号振幅：从复数信号中提取振幅信息，可以通过计算复数信号的模值来获取信号的振幅。得到的振幅信号反映了原始信号在各个时间点的能量分布情况。

3. 应用平滑技术：为了减小噪声对活动检测的影响，可以采用平滑技术对振幅信号进行平滑处理。常用的平滑方法包括移动平均和中值滤波等。

4. 阈值判决：通过设置适当的阈值，可以将平滑后的振幅信号转换为二进制活动检测结果。通常，当信号的振幅超过阈值时，认为该时间点存在信号活动。

5. 信号分割和活动检测：基于阈值判决结果，可以进行信号分割，并以二进制形式表示信号的活动和非活动区域。

这种基于Hilbert变换和平滑技术的自动活动检测方法可以有效地检测出噪声信号中的活动部分，并进行信号分割。然而，在实际应用中，根据具体的需求和噪声信号特征，可能需要进行参数优化和算法调整，以提高活动检测的准确性和鲁棒性。

Hilbert变换是一种将实信号转换为解析信号的数学工具，其核心是通过90°相位偏移生成正交分量，形成复信号z(t)=x(t)+jH[x(t)]，其中实部为原信号，虚部为Hilbert变换结果。关键特性包括：

瞬时特征提取：解析信号的模A(t)=∣z(t)∣表示信号包络（瞬时幅度），相位ϕ(t)=arctan⁡(H[x(t)]/x(t))反映信号瞬时相位。
频谱操作：正频率分量相移-90°，负频率分量相移+90°，实现单边频谱生成，避免混叠。
带通信号适应性：对带通信号处理时，包络保持稳定，仅载波相位发生变化，适用于通信和生物信号分析。

应用示例（MATLAB实现）：

analytic_signal = hilbert(noisy_signal); % Hilbert变换生成解析信号
envelope = abs(analytic_signal);         % 提取包络
instantaneous_phase = angle(analytic_signal); % 瞬时相位

二、平滑技术的噪声抑制机制

平滑技术通过抑制高频噪声保留信号趋势，常用方法对比：

方法	原理	适用场景	优缺点
移动平均	窗口内数据算术平均，权重均匀分布	平稳信号、实时处理	计算简单，但窗口固定导致滞后
指数平滑	加权平均，近期数据权重指数衰减	非平稳信号、动态调整趋势	内存需求低，但对突变响应滞后
Savitzky-Golay	局部多项式拟合，保留高阶变化特征	保留信号形态（如ECG峰值）	计算复杂度高，需预设多项式阶数

参数选择准则：窗口长度需大于噪声周期且小于活动事件的最小持续时间。例如，心电信号R峰检测中，窗口长度通常设置为200ms。

三、自动活动检测算法设计框架

1. 预处理阶段

去噪：结合小波阈值去噪（高频噪声）与低通滤波（基线漂移）
归一化：将幅度缩放到[-1,1]，避免数值不稳定

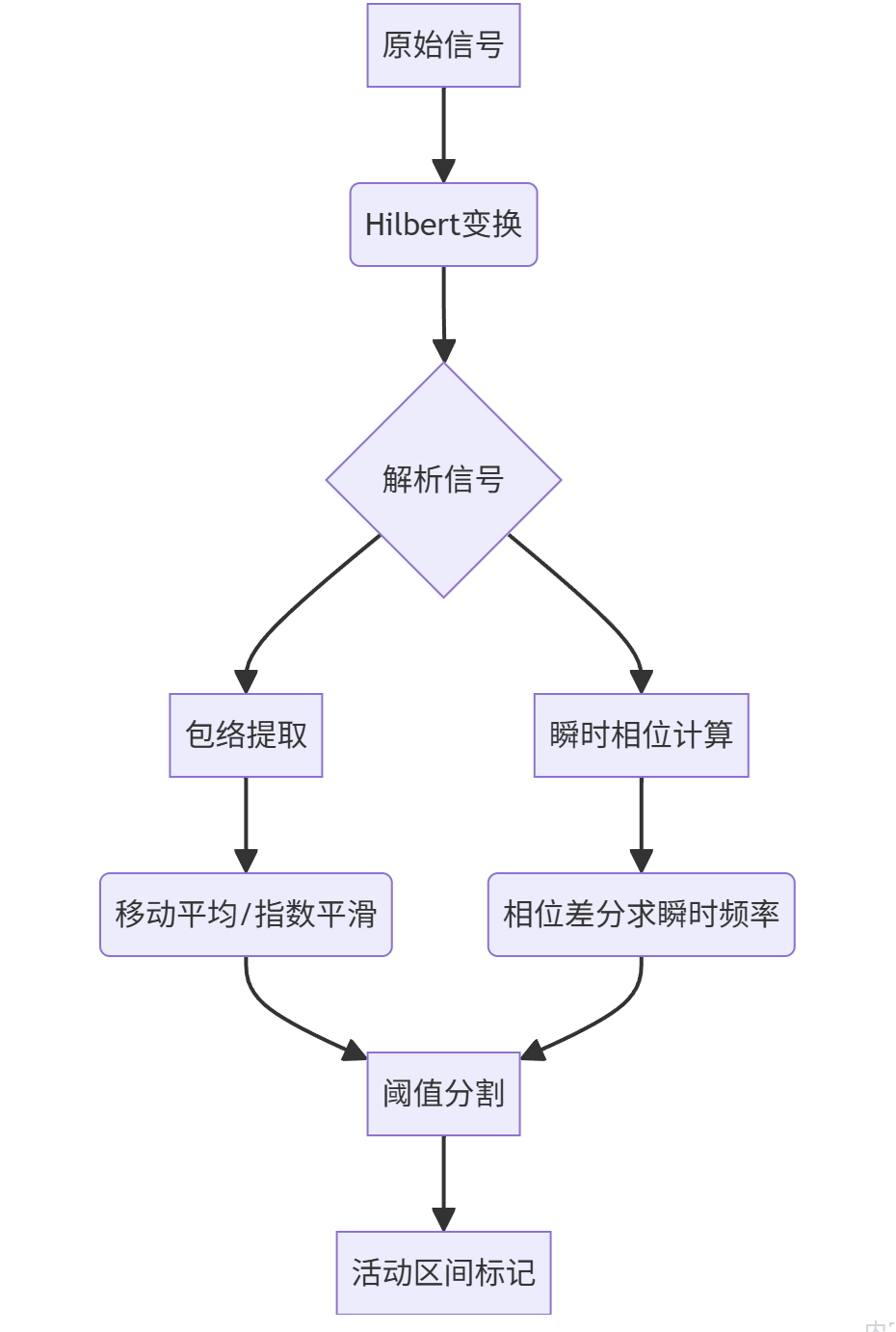

2. 特征提取与分割

关键步骤：

包络平滑：对A(t)进行指数平滑（α=0.1~0.3），平衡噪声抑制与响应速度
动态阈值：采用自适应阈值，如Threshold=μ+kσ，其中μ为基线均值，σ为噪声标准差，k=3~5
事件合并：通过形态学操作（膨胀+腐蚀）消除短时误触发

四、典型应用案例与挑战

1. 成功案例

心冲击信号检测：通过Hilbert包络与移动平均结合，识别心跳间隔时间，误差<5%
机械故障诊断：EMD分解后对IMF分量进行Hilbert谱分析，定位轴承故障频率

2. 噪声环境下的挑战

瞬时相位失真：低信噪比（SNR<10dB）时，相位差分法产生虚假频率成分
参数敏感性：平滑窗口长度需根据信号动态特性调整，例如：
- 语音活动检测：窗口20-30ms
- 工业振动监测：窗口100-500ms
计算复杂度：实时系统中需权衡Hilbert变换（O(N log N)）与平滑计算量

五、优化策略与发展方向

混合方法：Hilbert-Huang变换（HHT）结合经验模态分解（EMD），适应非平稳信号
机器学习增强：利用LSTM网络对平滑后的包络序列进行分类，提升复杂场景鲁棒性
硬件加速：基于FPGA实现Hilbert变换的并行计算，满足实时性要求

结论

基于Hilbert变换和平滑技术的自动活动检测方法，通过解析信号提取与噪声抑制的协同作用，在生物医学、工业监测等领域展现出高效性。未来研究需进一步解决低信噪比下的特征鲁棒性问题，并通过算法-硬件协同设计提升实时处理能力。

📚2 运行结果

部分代码：

% To run demo mode simply execute the following line without any input;
% Example 1 :
% alarm = envelop_hilbert()
% The script generates one artificial signal and analysis that
% v = repmat([.1*ones(200,1);ones(100,1)],[10 1]); % generate true variance profile
% y = sqrt(v).*randn(size(v));

% Example 2 : For real world signals with a certain Sampling frequency
% called (Fs) (In this example a smoothing window with length 200 msec,)
% alarm = envelop_hilbert(signal,round(0.050*Fs),1,round(0.020*Fs),1)

%% ======= calculate the analytical signal and get the envelope ====== %%
test=y(:);
analytic = hilbert(test);
env = abs(analytic);

%% =========== take the moving average of analytical signal =========== %%
env = conv(env,ones(1,Smooth_window)/Smooth_window); % smooth
env = env(:) - mean(env); % get rid of offset
env = env/max(env); % normalize

%% ====================== threshold the signal =============== %%
if threshold_style == 0
hg=figure;plot(env);title('Select a threshold on the graph')
[~,THR_SIG] =ginput(1);
close(hg);
end
% ------------------------- Threshold Style ---------------------- %
if threshold_style
THR_SIG = 4*mean(env);
end

nois = mean(env)*(1/3); % noise level
threshold = mean(env); % signal level
