MPLS配置实验

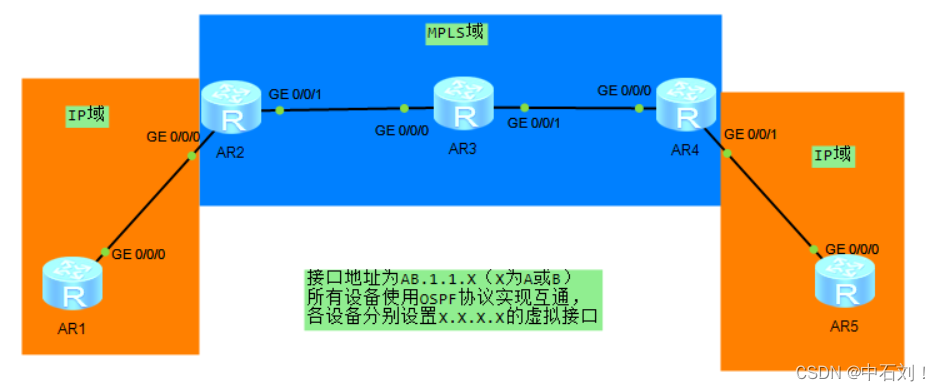

实验拓扑

AR1：
ospf 1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 12.1.1.0 0.0.0.255

AR2：
mpls lsr-id 2.2.2.2
mpls

mpls ldp
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0

interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
mpls
mpls ldp

ospf 1
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 12.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255

AR3：
mpls lsr-id 3.3.3.3
mpls

mpls ldp

interface GigabitEthernet0/0/0
ip address 23.1.1.3 255.255.255.0
mpls
mpls ldp

interface GigabitEthernet0/0/1
ip address 34.1.1.3 255.255.255.0
mpls
mpls ldp

ospf 1
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 23.1.1.0 0.0.0.255
network 34.1.1.0 0.0.0.255

AR4：
mpls lsr-id 4.4.4.4
mpls

mpls ldp

interface GigabitEthernet0/0/0
ip address 34.1.1.4 255.255.255.0
mpls
mpls ldp

interface GigabitEthernet0/0/1
ip address 45.1.1.4 255.255.255.0

ospf 1
area 0.0.0.0
network 4.4.4.4 0.0.0.0
network 34.1.1.0 0.0.0.255
network 45.1.1.0 0.0.0.255

AR5：
ospf 1
area 0.0.0.0
network 5.5.5.5 0.0.0.0
network 45.1.1.0 0.0.0.255

实验结果

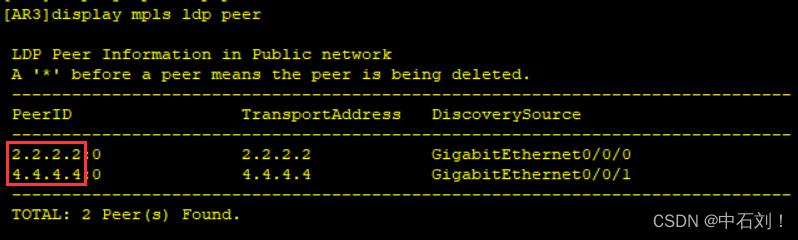

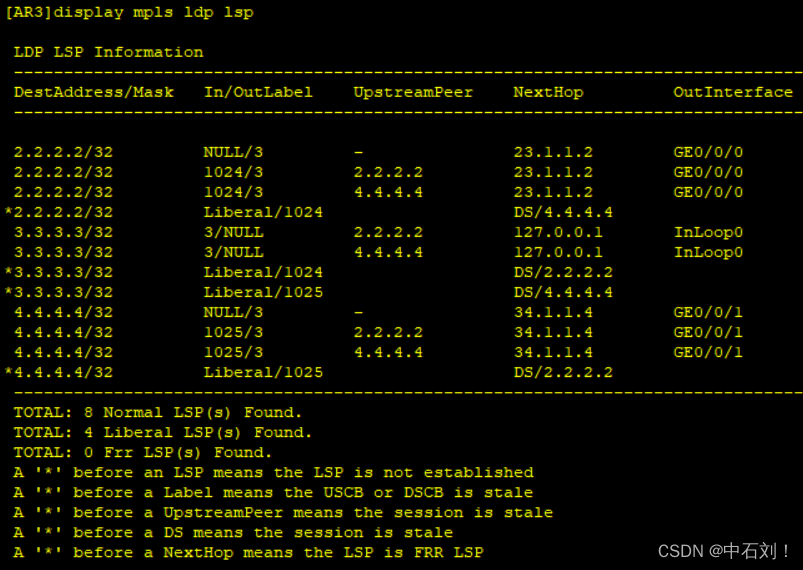

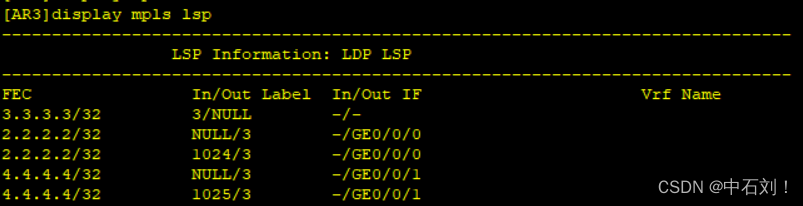

**AR3：**成功与AR2和AR4建立起LDP邻居，并且拥有完整的LSP路径。

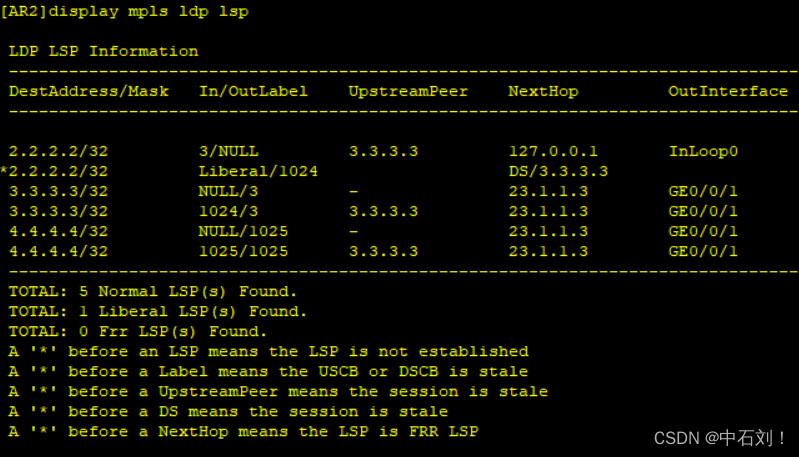

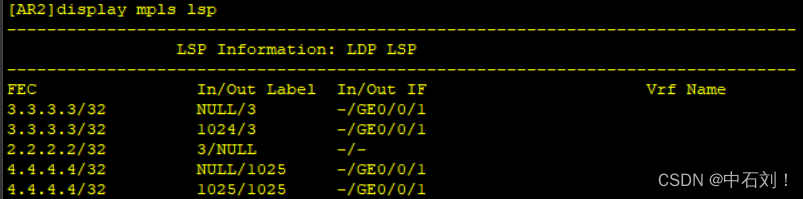

AR2：

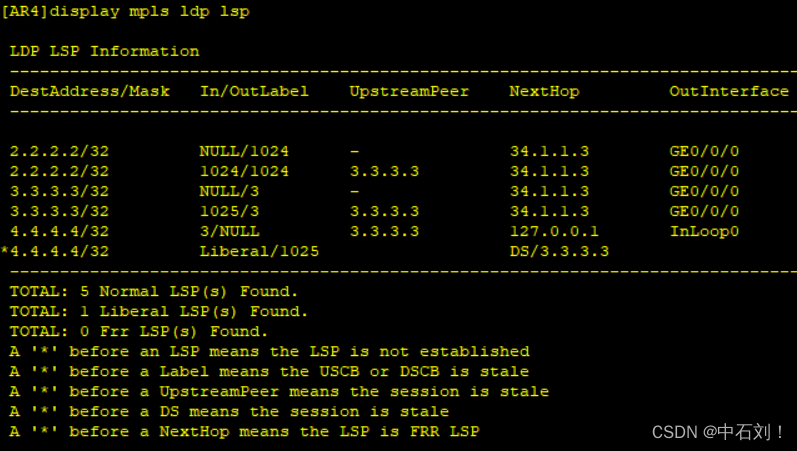

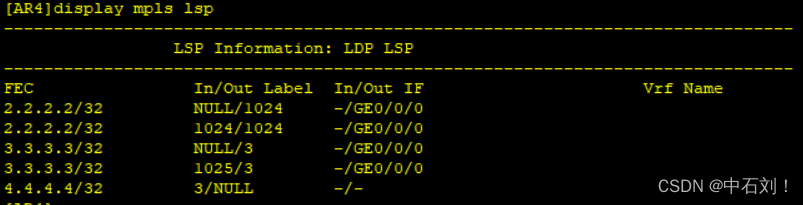

AR4：
