PPP协议实验

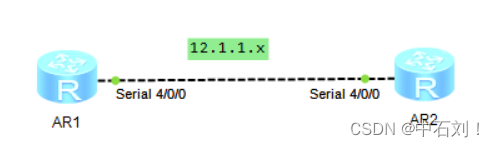

拓扑图

首先在设备上增添两个Serial接口：
在这里插入图片描述
在这里插入图片描述

PPP认证配置

PAP认证

  • AR1作为认证方，AR2作为被认证方：
    AR1：
    [Huawei]int s 4/0/0
    进入S4/0/0接口

[Huawei-Serial4/0/0]ip address 12.1.1.1 24
配置接口地址

[Huawei-Serial4/0/0]link-protocol ppp
链路类型是PPP链路，这条，命令在Serial接口之下默认是开启的，不用手动进行配置

[Huawei-Serial4/0/0]ppp authentication-mode pap
设置认证类型为PPP的PAP认证

[Huawei]aaa
进入AAA认证

[Huawei-aaa]local-user huawei password cipher hua
配置本地数据库中的用户名（huawei）密码（hua）

[Huawei-aaa]local-user huawei service-type ppp
用户的采用的是PPP链路

AR2：
[Huawei]int s 4/0/0
进入接口

[Huawei-Serial4/0/0]ip address 12.1.1.2 24
配置接口地址

[Huawei-Serial4/0/0]ppp pap local-user huawei password cipher hua
配置认证的用户名与密码

CHAP认证

AR1：
[Huawei]int s 4/0/0
进入接口

[Huawei-Serial4/0/0]ip address 12.1.1.1 24
配置接口地址

[Huawei-Serial4/0/0]ppp authentication-mode chap
设置接口下的认证方式

[Huawei-Serial4/0/0]ppp chap user ppp
设置CHAP认证的用户名

[Huawei-Serial3/0/0]aaa
进入数据库

[Huawei-aaa] local-user ppp password cipher chap
配置相应的用户名及密码

[Huawei-aaa] local-user ppp service-type ppp
用户的链路类型为PPP

AR2：
[Huawei]int s 4/0/0
进入接口

[Huawei-Serial4/0/0]ppp authentication-mode chap
配置接口下的认证模式

[Huawei-Serial4/0/0]ppp chap user ppp
PPP的认证用户为ppp

[Huawei-Serial4/0/0]ip address 12.1.1.2 255.255.255.0
设置接口地址

[Huawei-Serial4/0/0]aaa
进入自身数据库

[Huawei-aaa]local-user ppp password cipher chap
设置要进行建立连接的用户名及密码

[Huawei-aaa]local-user ppp service-type ppp
设置用户配置的链路类型

最终现象以能够ping通对方的接口地址为准。
此外，建议接口地址的掩码配置为30位，以现在配置的24位为例，如下图：
在这里插入图片描述

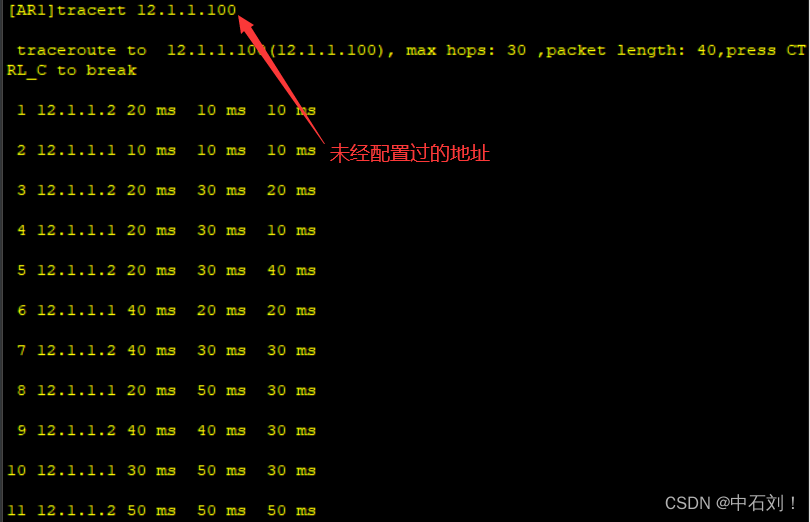

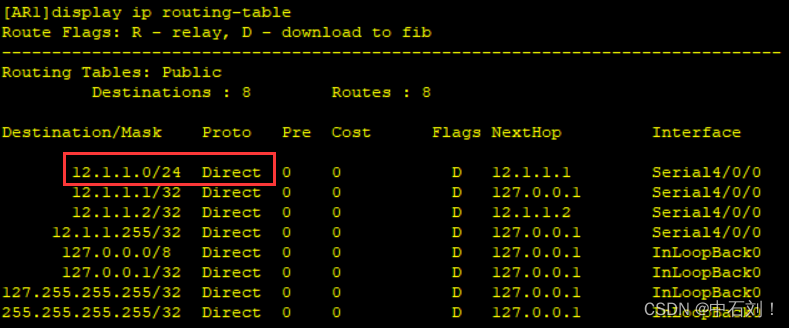

查看AR1的路由表，会发现有指向12.1.1.0网段的信息，如果去ping该网段的其他地址就会产生环路的问题：
在这里插入图片描述
配置为30位保证只有两个可用的地址，就不会出现这种情况了。

接口地址不在一个网段？

PPP是点到点链路，也就是直接相连相通，所以就算接口地址不是一个网段，也可以直接通信，因为是直连，也可以理解为有一条指向对端的默认路由，下一跳出口为本设备和对端设备相连的接口。这样一来就保证能够直接通信，也反向验证了PPP链路的特性，点到点。

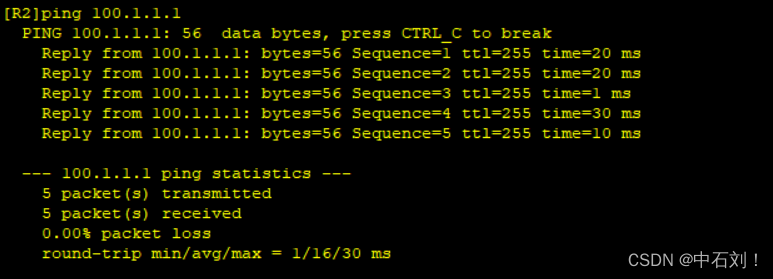

我们把R1的地址修改为100.1.1.1，然后在R2上测试测试连通性。
在这里插入图片描述
测试结果如上，可以联通，所以接口地址为不同网段也可以进行通信。

地址自动协商

可以通过手工设置地址，也可以通过建立地址池的方式进行自动协商。
手工指定：
AR1：
[AR1]int s 4/0/0

[AR1-Serial4/0/0]ip address 12.1.1.1 24

[AR1-Serial4/0/0]remote address 12.1.1.2 //设置对端的地址为12.1.1.2（默认为32位）

AR2：
[AR2]int s 4/0/0

[AR2-Serial4/0/0]ip address ppp-negotiate //设置获取地址的方式为自动协商

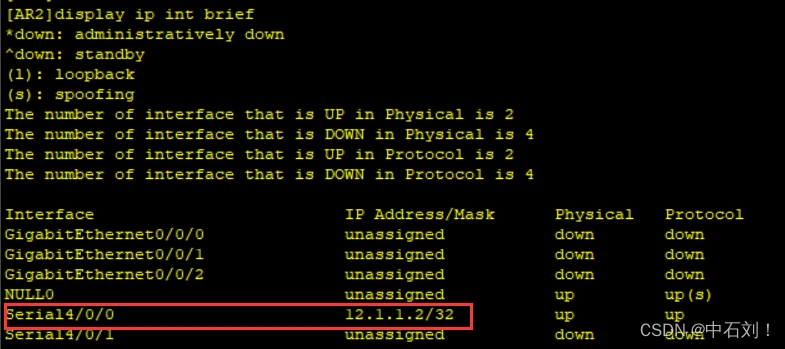

在这里插入图片描述
建立地址池：
AR1：
[AR1]ip pool ppp//建立一个名为“ppp”的地址池
[AR1-ip-pool-ppp]network 14.1.1.0 mask 24//宣告地址网段为14.1.1.0
[AR1]int s 4/0/0
[AR1-Serial4/0/0]remote address pool ppp//对端地址为地址池中的地址

AR2：
[AR2]int s 4/0/0
[AR2-Serial4/0/0]ip address ppp-negotiate //使用ppp协商的方式获得地址
在这里插入图片描述

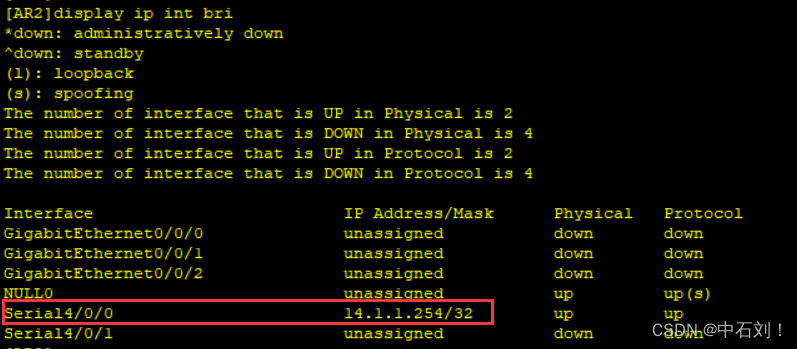

AR2成功获取到了地址池中的地址。

通过IPCP方式获取到默认路由

假设现在AR1与AR2都能够互通，现在在AR1的loopback接口配置一个1.1.1.1/32的路由，此时AR2肯定是访问不到的，现在通过命令的方式使AR2获得一条指向AR1的默认路由，最终实现能够访问1.1.1.1这条路由。
AR1：
[AR1]int loopback 0
[AR1-LoopBack0]ip address 1.1.1.1 32//设置一个测试接口
[AR1-Serial4/0/0]ip address 12.1.1.1 24

AR2：
[AR2]int s 4/0/0
[AR2-Serial4/0/0]ip address 12.1.1.2 24
[AR2-Serial4/0/0]ppp ipcp default-route //使用IPCP的方式为AR1设置一个默认路由
在这里插入图片描述

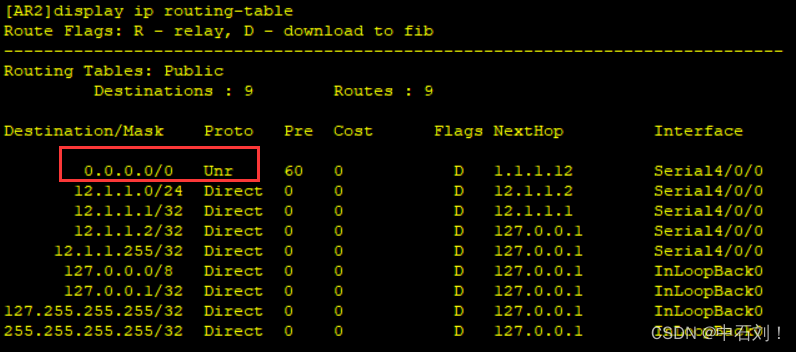

这里可以看到AR2生成了一条指向S4/0/0接口的默认路由。
在这里插入图片描述
最终测试可以实现ping通信。
