4. MPsoc开发板连网

前言

提供两种开发板获取网络的方法

• 使用路由器组网
• 使用主机进行桥接组网

查看网络设备

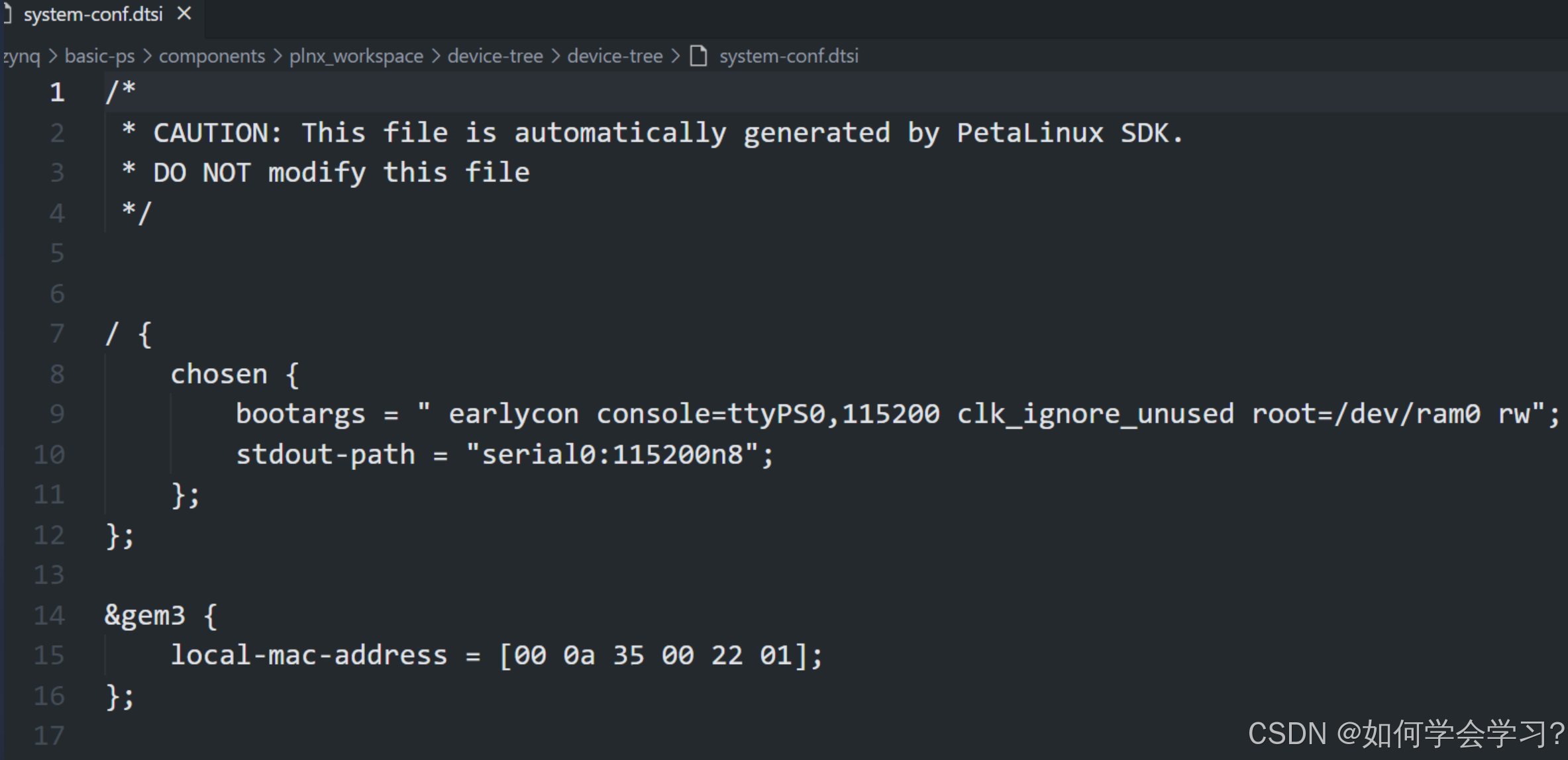

• 进入工程目录下的components/plnx_workspace/device-tree/device-tree/system-conf.dtsi

  • 查看PS端MAC地址
  •

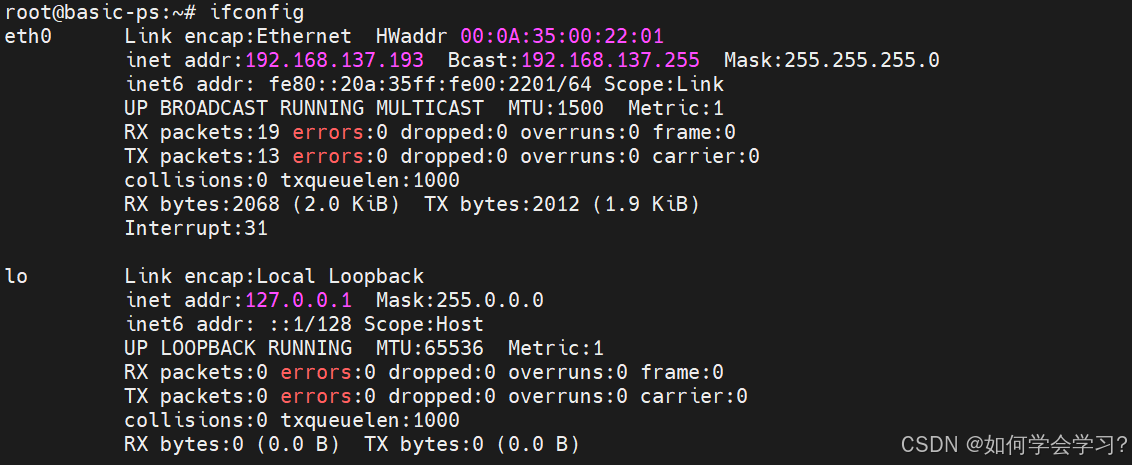

• 在板卡命令行中输入：ifconfig -a 查看所有网络设备

  • 找到mac地址对应的网络设备名
  •

有路由器

• 打开网络设备：ifconfig ethx up(down:关闭)
• 分配IP地址（动态获取 IP 地址）：udhcpc -i ethx

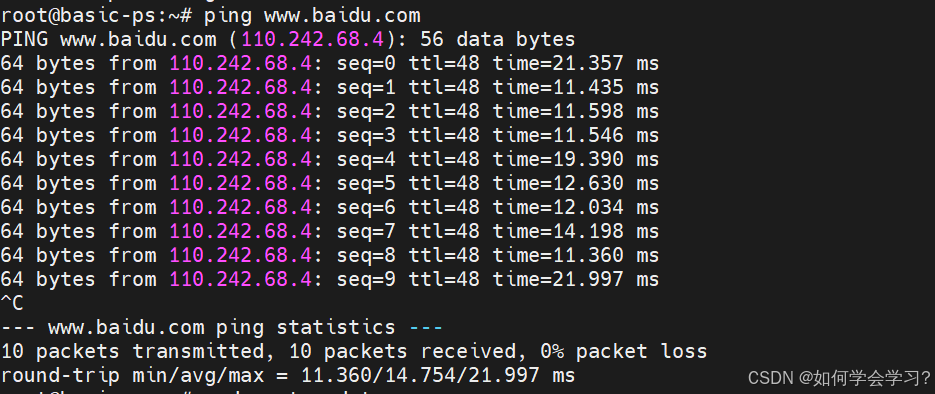

• 测试：ping -c 10 www.baidu.com 发送10个数据包

无路由器

• 场景
  • linux主机和windows主机在同一局域网内
  • 开发板通过window主机进行网络共享
  • linux主机安装有交叉编译链进行应用和驱动开发
  • 开发板访问linux网络共享文件夹进行上板验证
• 实施

  • windows电脑为开发板提供网络(将主机和开发板通过网线进行连接)

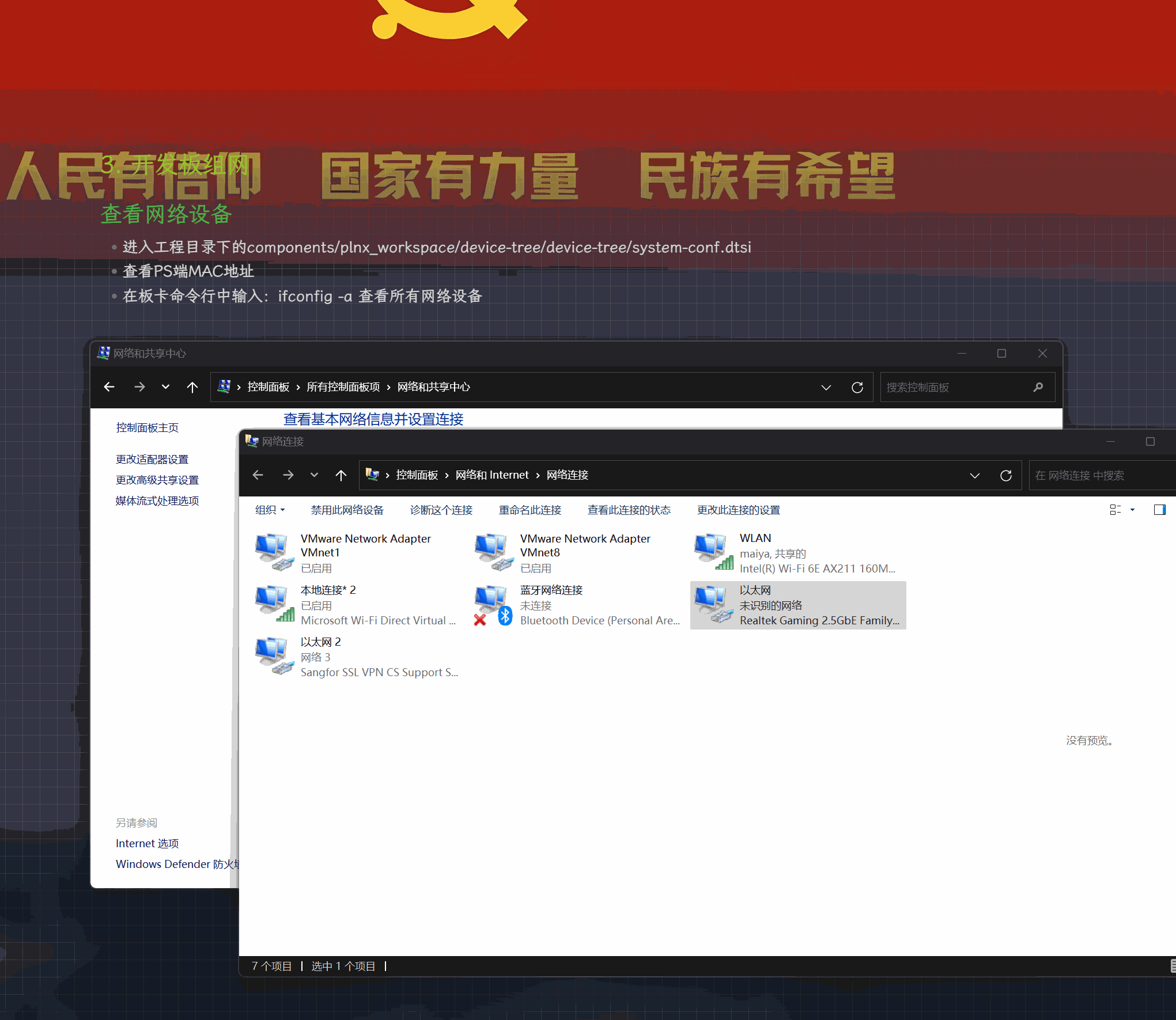

    • 打开网络设备共享网络（以太网的IP地址可以自己更改，我这里使用的默认192.168.137.1）
    •

  • 开发板配置

    • 使用petalinux-config --> Subsystem AUTO Hardware Settings --> Ethernet Settings —>
      • 可以使用自动获取IP （[*]Obtain IP address automatically）
      • 也可以取消勾选自动获取IP
        • 指定一个和windows主机以太网在一个网段的IP(192.168.137.x x不能与主机以太网IP的相同)
        • 设置子网掩码：255.255.255.0
        • 设置网关：192.168.137.1


  • 启动开发板

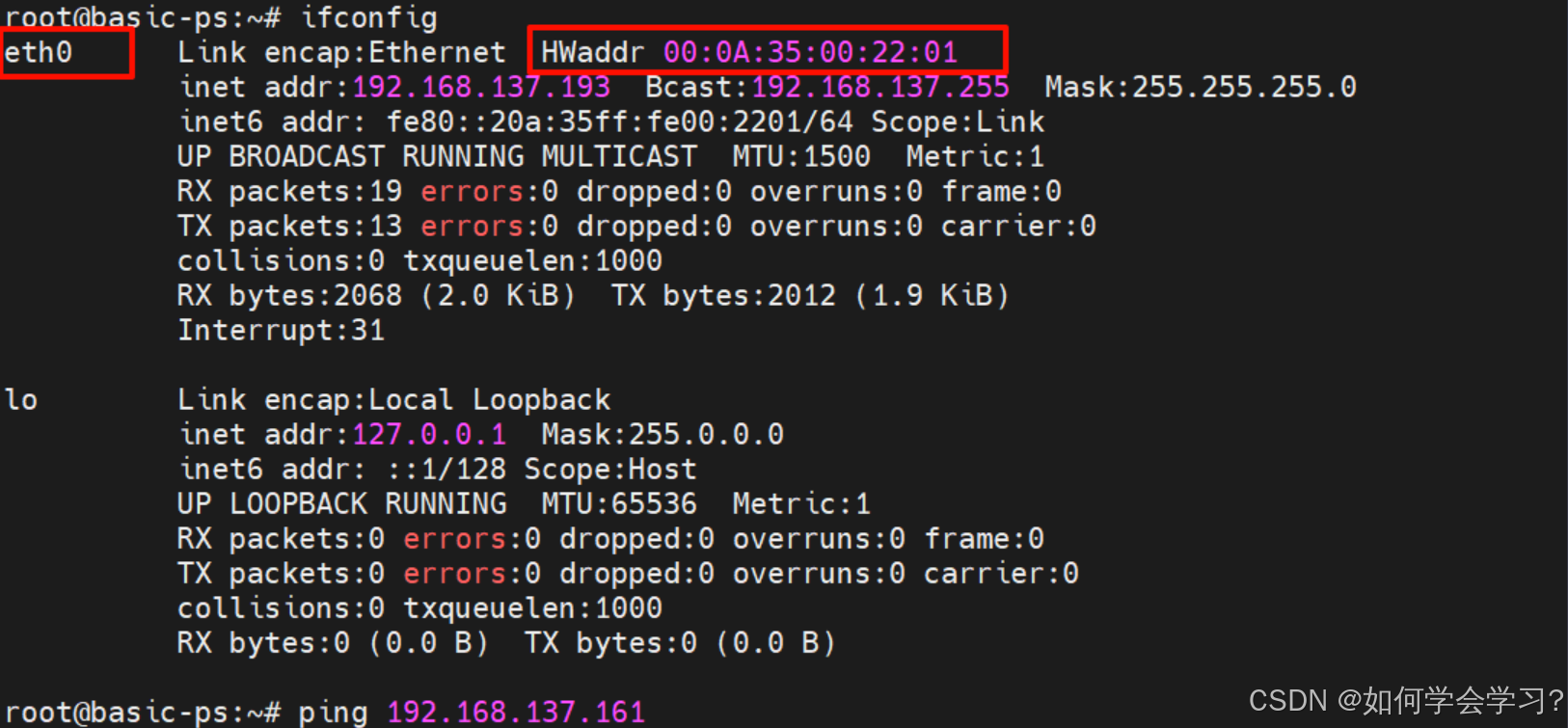

    • 使用ifconfig产看IP地址(我使用干的自动获取IP模式，可以看到与Windows主机以太网在一个子网内)


  • ping测试（可以连接网络）
