⚡ 一、KNX实时性问题深度解析

1. 实时性缺陷的核心成因

CSMA/CA冲突避免机制：KNX链路层采用CSMA/CA（载波侦听多路访问/冲突避免），设备发送数据前需侦听总线空闲状态。当多个同优先级设备同时请求发送时，依赖物理信号“0”（优态）和“1”（劣态）竞争信道，导致低地址设备长期处于发送劣势，同优先级命令帧时延抖动可达±100ms。
分布式架构无中心调度：传统KNX采用对等网络结构，缺乏全局调度器，高优先级帧（如火灾报警）可抢占信道，但普通控制帧（如调光）易因随机竞争产生不可预测的延迟。

2. 对调光场景的影响实例

调光命令错序：若连续发送两条调光指令（如“亮度50%”→“亮度70%”），因时延抖动可能导致后发指令先到达，最终亮度锁定在70%而非预期值。
渐变效果断裂：调光模块需按时间曲线平滑过渡亮度（如2-255秒可调）。时延超50ms时，人眼可感知亮度跳跃，破坏用户体验。

3. 现有改进方案与局限

KNX/EIB-A分级调度：
- 原理：在应用层与用户程序间插入调度程序，将网络划分为主从结构。从设备发送请求，主设备按优先级授权，减少竞争。
- 效果：实验显示时延抖动降低60%，但需升级设备固件且依赖主节点可靠性。
双通道QoS策略：参考地铁监控系统设计，为关键任务（如调光）分配独立高优先级通道，结合RR（轮询）与FIFO调度策略。

🎛️ 二、KNX调光面板硬件设计详解

1. 调光面板功能定义

调光面板是用户交互终端，核心功能包括：

亮度控制：通过按键/触摸屏设置灯光亮度百分比（如长按进入百分比模式）。
场景调用：一键触发预置场景（如“影院模式”关闭主灯、开启氛围光）。
状态反馈：LED指示当前回路开关/亮度状态。

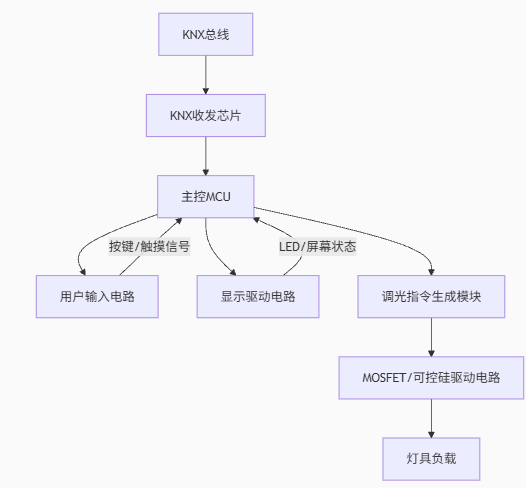

2. 硬件拓扑电路设计

关键电路说明：

KNX接口电路：
- 芯片选型：如TP-UART KNX收发器，支持9600bps速率，内置29V DC-DC转换器。
- 保护设计：TVS二极管防浪涌，共模扼流圈抑制EMI。
调光输出驱动电路：
- MOSFET后切相控：适用于容性负载（如LED），通过切断电压后沿实现调光，避免可控硅导通噪声。
- 电流检测：串联采样电阻+运放，实时监测过载/短路（阈值≥3A触发保护）。
用户输入电路：
- 矩阵按键扫描：4×8阵列支持32键，消抖电容（0.1μF）防误触发。
- 电容触摸芯片：如AT42QT2120，通过I²C与MCU通信。

3. 设计难点与解决方案

难点	原因	解决方案
实时性保障	CSMA/CA时延抖动	本地缓存指令，主MCU预判发送时机 + 启用KNX/EIB-A调度
调光线性度	LED非线性响应	加载γ校正曲线（1.0/1.5/2.0/3.0可选）
热管理	MOSFET导通损耗（3A@240V）	贴装散热片+温度传感器，≥80℃降功率
EMC兼容性	切相干扰电网	π型滤波器 + 金属屏蔽罩，过EN 55015认证

🔧 三、调光算法与协议优化实践

1. 调光控制逻辑实现

相对调光 vs 绝对调光：
- 相对调光：指令为“增加/减少20%”，依赖灯具当前状态，易受时延影响。
- 绝对调光：指令为“亮度70%”，面板直接发送目标值，推荐首选。
渐变时间控制：

void fade_light(uint8_t target_bright, uint16_t fade_time_ms) {
  uint8_t current = get_current_brightness();
  float step = (target_bright - current) / (fade_time_ms / 10.0);
  while (current != target_bright) {
      current += step;
      set_pwm_duty_cycle(current);  // 更新PWM占空比
      delay(10);                   // 10ms步进
  }
}

2. 协议层实时性增强

优先级映射：将调光指令提升至报警级（高于默认级），减少竞争等待。
帧压缩优化：合并连续调光指令（如50%→60%→70% → 单帧“渐变至70%”），降低总线负载。
💎 四、总结：设计要点与挑战

KNX调光面板的核心价值在于平衡协议限制与用户体验：
实时性妥协：通过本地调度+优先级提升缓解时延，但无法根治CSMA/CA缺陷，需在面板端增加指令序列校验。
硬件可靠性：3A以上回路需并联MOSFET分担电流，散热设计直接决定寿命。
- 生态兼容：严格遵循ETS配置规范，确保组地址与物理地址兼容主流KNX系统（如西门子、ABB）。
