AD(侦探)—(错误及修正笔记)案子2—不规则焊盘(包括环型焊盘)

1 普通不规则焊盘

(快捷键：T + V + Creat Custom Pad From Selected Outline)

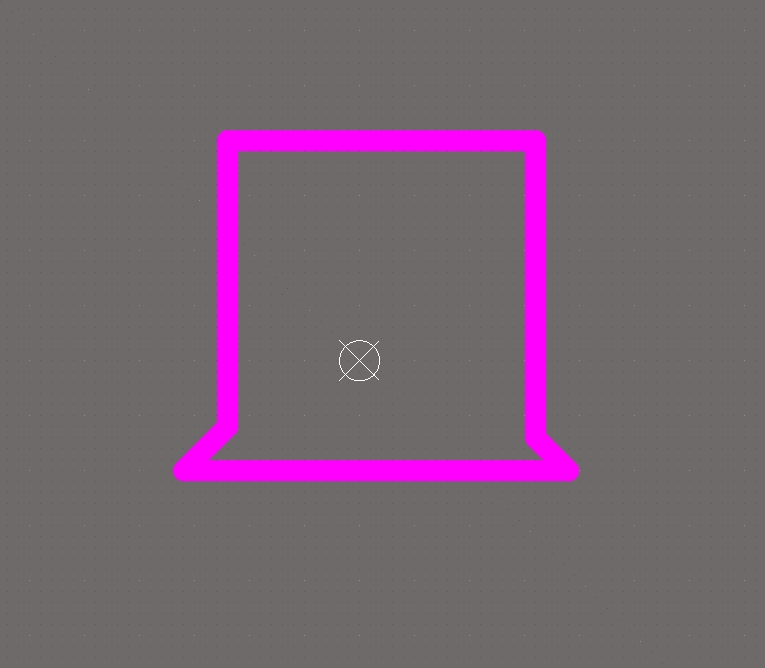

(1)先画需要的不规则图型并选中

        切记一定要是封闭图型！！！

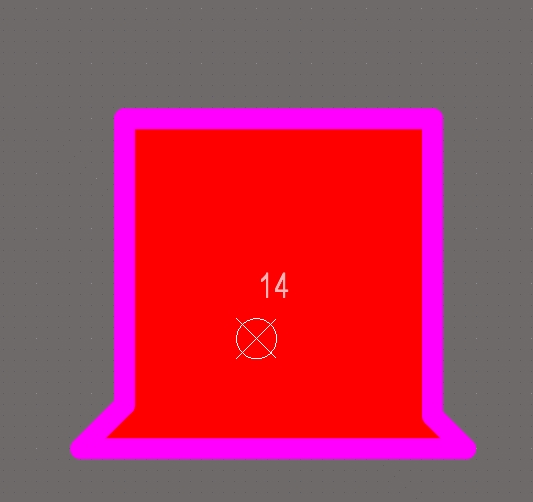

(2)按T + V + Creat Custom Pad From Selected Outline

        T工具；V转换；Creat Custom Pad From Selected Outline

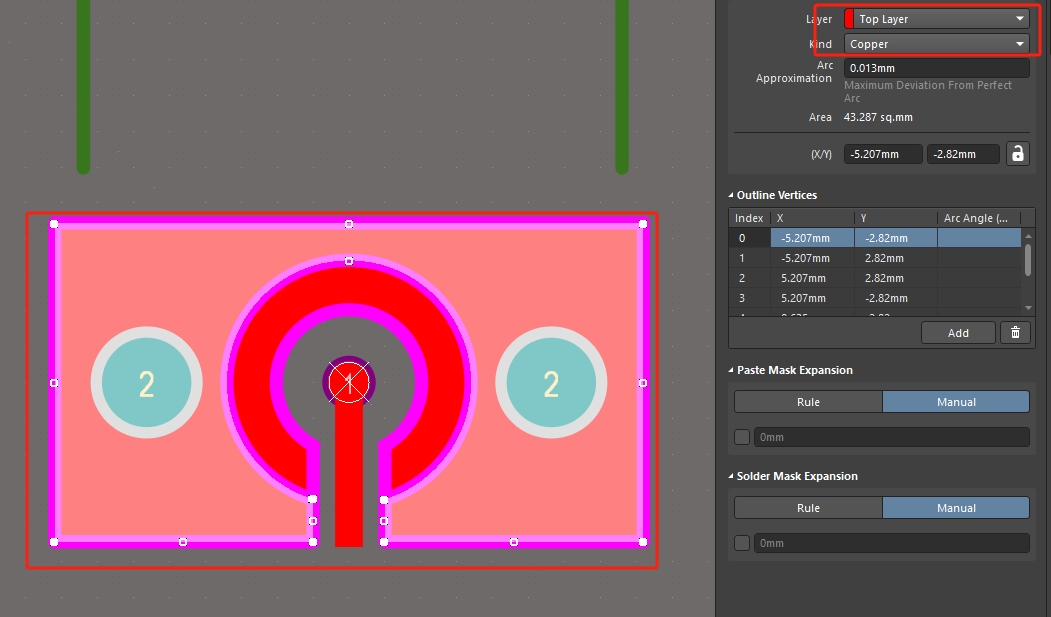

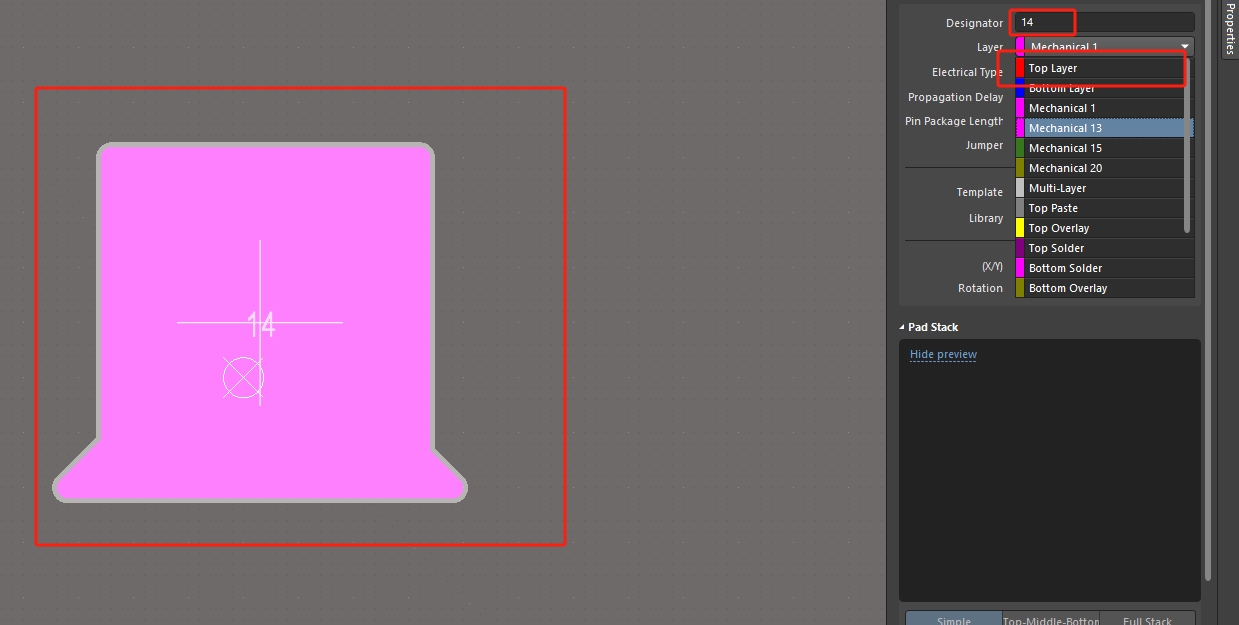

(3)修改焊盘参数

完成！

2 带圆环型焊盘(对！就是那个AD无法直接生成的环形焊盘，用立创)

(1)前言(可以跳过,从(2)看起)

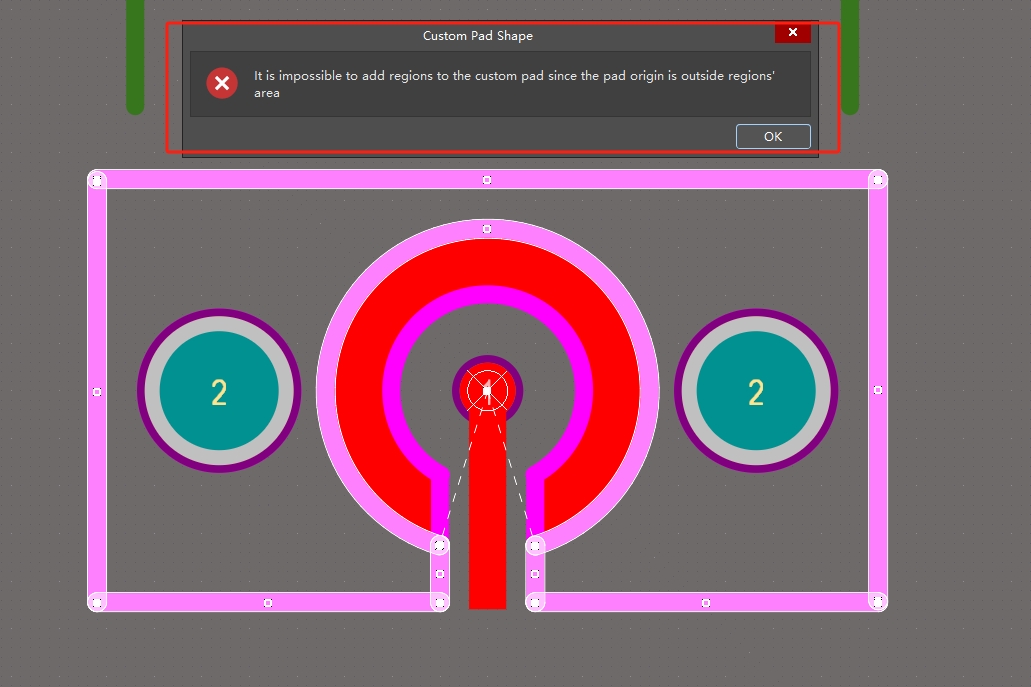

        AD在无法直接按照上述操作直接创建带圆环型的焊盘(不信可以试试看)

        有且仅有执行填充铜操作(这是我个人目前能找到的，也可能有其他的隐藏操作我不知道的，才识有限，见谅)

        可见在环形区域内只能敷铜，但是无法将其设置为焊盘

(2) AD无法直接创建，但是立创可以！(Let's start the game！)

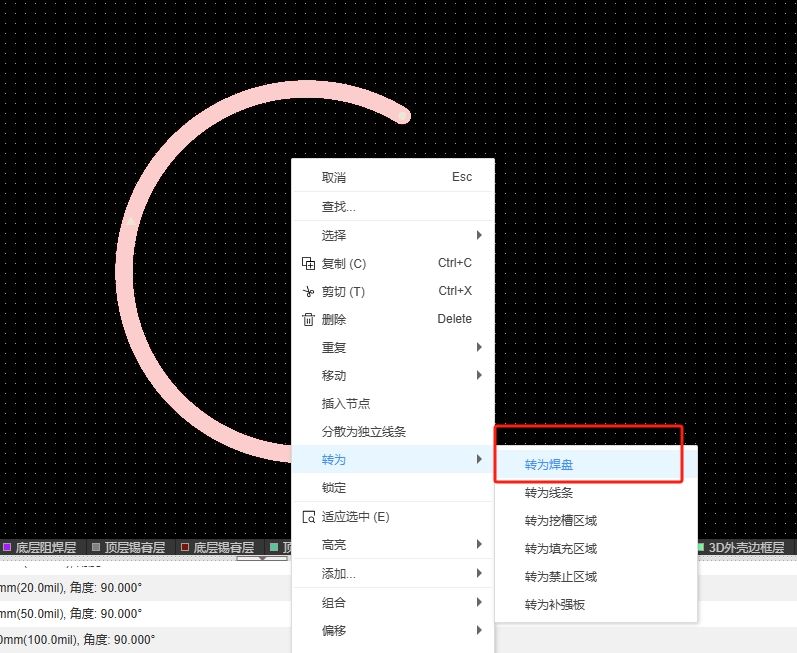

        立创可以直接将圆弧转为焊盘，超级方便！

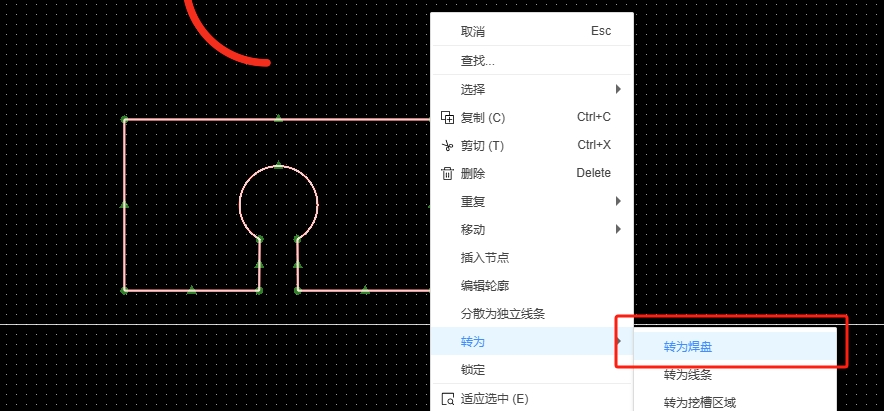

(3)画好封闭图形！然后点击转为焊盘！

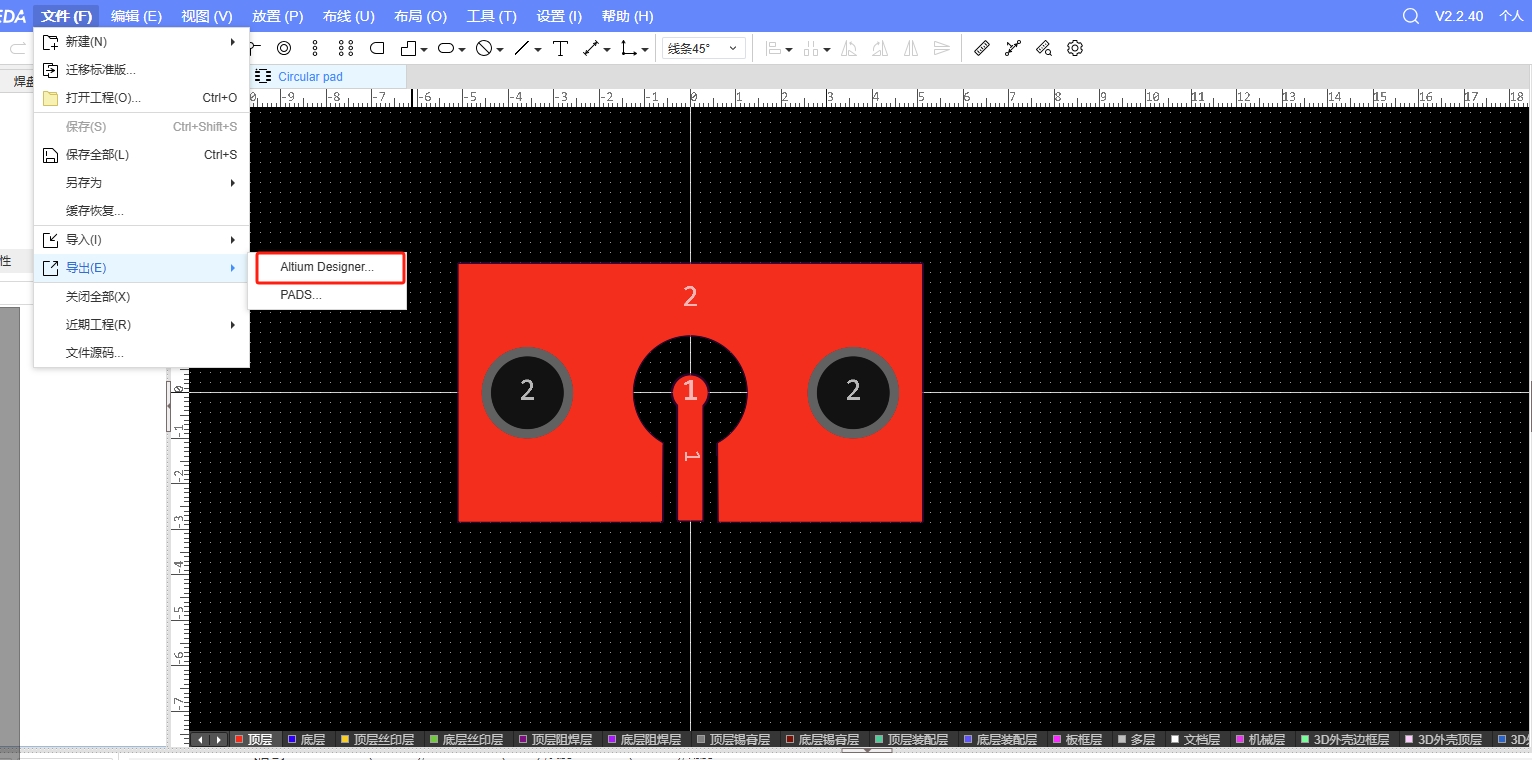

(4)画好后导出为PCB文件(小功告成！)

(5)注意！！！

       若将PCB文件放进AD中生成封装库，AD仍然无法识别这类异形焊盘，仍然会将异形部分识别成敷铜。

（仅个人观点，欢迎各位批评指正）
