以太网漏水检测系统解析
以太网漏水检测系统：控制器、模块与传感器技术解析
添加图片注释，不超过 140 字（可选）
在数据中心、机房、仓储库房、智能楼宇等场景中，管道渗漏、设备凝露、地面积水等漏水问题，可能导致服务器宕机、电气短路、货物损坏等严重损失。传统漏水检测方案多依赖有线点对点传输（如 RS485）或无线信号，存在传输距离短、抗干扰能力弱、远程监控困难等痛点。基于以太网技术的漏水检测系统（含控制器、检测模块、传感器），凭借 TCP/IP 协议的稳定性、RJ45 接口的通用性及宽压供电优势，成为解决工业级漏水监控需求的核心方案。本文将从核心组件技术特性、协同工作原理、典型应用及技术优势展开解析。
一、核心组件技术特性解析
以太网漏水检测系统由 “漏水检测控制器（核心中枢）+ 漏水检测模块（信号扩展）+ 漏水传感器（前端采集）” 三部分组成，各组件功能互补，共同实现 “实时检测 - 信号传输 - 智能报警 - 远程管控” 的完整链路。

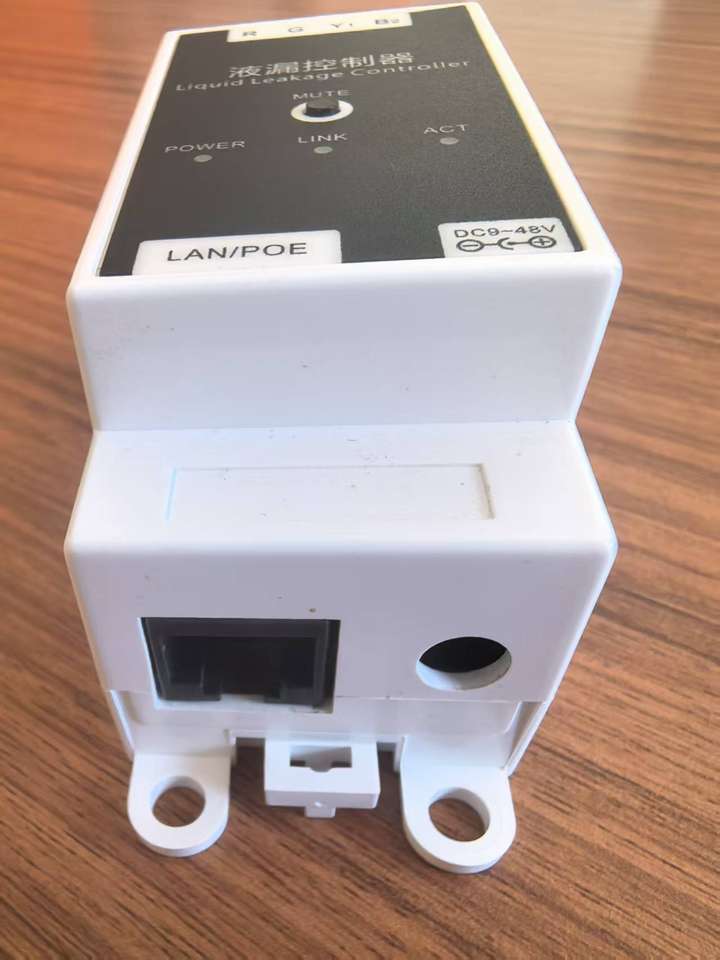

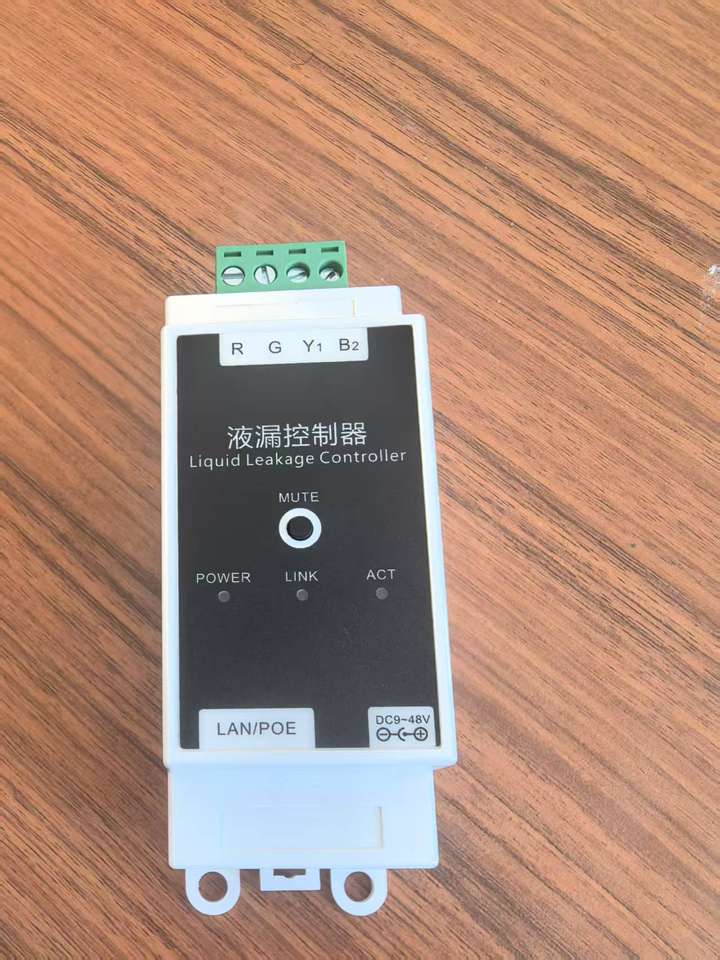

（一）以太网漏水检测控制器：系统中枢与通信核心

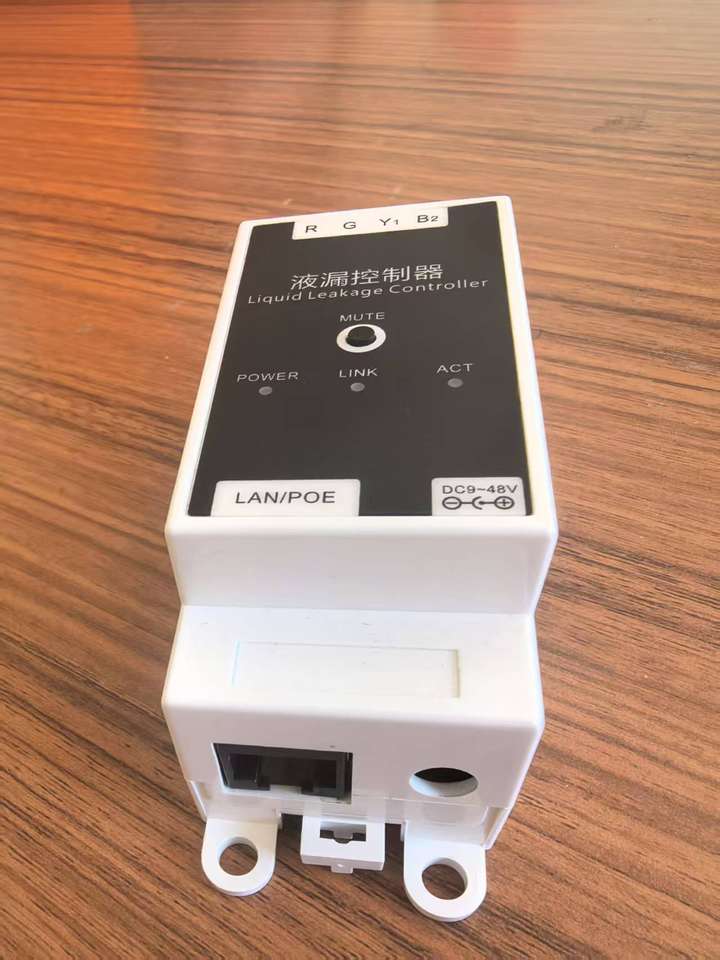

添加图片注释，不超过 140 字（可选）
作为系统的控制与数据处理中心，控制器需满足宽压供电、以太网通信及灵活安装需求，其技术参数与功能直接决定系统性能：
1. 供电特性：支持 12VDC~24VDC 宽压输入，适配工业场景中常见的直流供电系统（如机房 UPS 备用电源、车间直流配电箱），避免因电压波动导致设备停机，供电电流≤500mA（空载），满载功耗≤10W，能耗较低。
2. 通信与信号输出：
◦ 通信协议：内置以太网芯片，支持 TCP/IP 协议栈，兼容 Modbus TCP/IP 工业标准协议，可直接对接 SCADA、PLC、组态软件（如 KingView、WinCC）及云平台（阿里云、腾讯云）；
◦ 接口规格：配备 1 个标准 RJ45 以太网接口（10/100Mbps 自适应），支持跨网段远程访问，传输距离依托交换机可扩展至千米级；
◦ 信号输出：除以太网数据传输外，可选配 2 路继电器输出（常开 / 常闭可配置），用于联动排水泵、电磁阀等执行设备，实现 “检测 - 处置” 自动化。
添加图片注释，不超过 140 字（可选）
1. 功能特性：
◦ 接入能力：单台控制器可接入 8~32 路漏水检测模块（视型号而定），支持大规模组网，覆盖大面积监控区域；
◦ 报警机制：支持本地声光报警（内置蜂鸣器、LED 指示灯）与远程报警（短信、APP 推送、邮件），报警阈值可通过 Web 界面或上位机软件自定义；
◦ 数据存储：本地存储≥1 年漏水事件日志（含检测时间、位置、漏水程度），支持历史数据导出（CSV 格式），便于故障追溯；

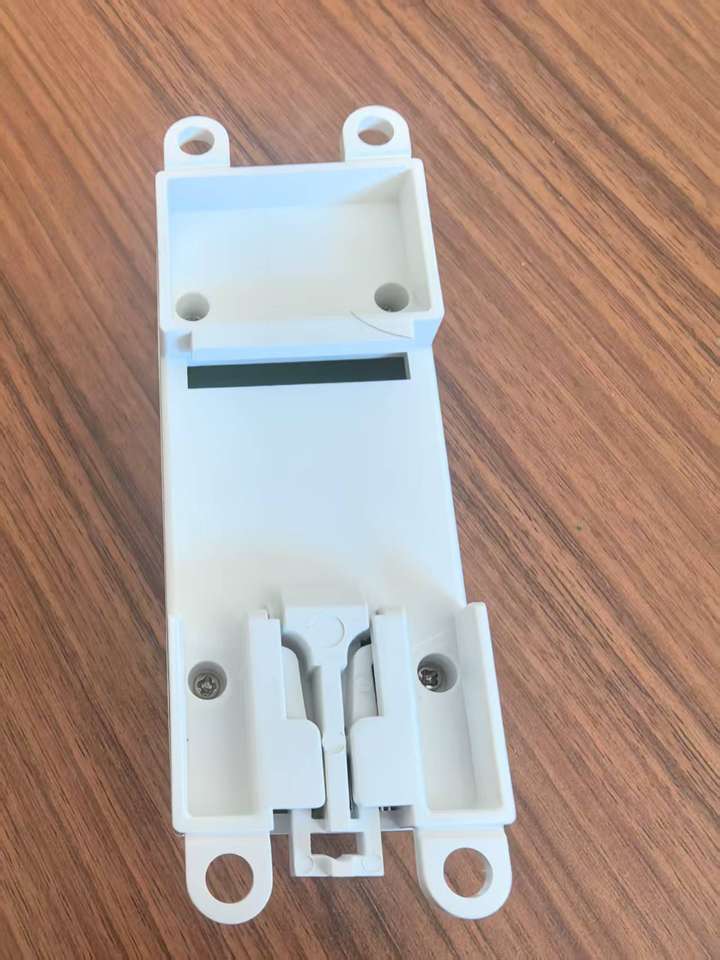

◦ 安装方式：兼容导轨式（35mm 标准 DIN 导轨，适配机房机柜、配电箱内安装）与壁挂式（背部预留安装孔，适合墙面、设备旁固定），安装高度建议 1.5~2m，便于操作与维护。
（二）以太网漏水检测模块：信号扩展与区域覆盖
漏水检测模块作为 “控制器与传感器” 的中间枢纽，主要解决传感器检测范围有限、信号衰减等问题，实现大面积区域的漏水监测扩展：
1. 核心功能：接收前端漏水传感器的模拟量 / 开关量信号，通过信号放大、抗干扰处理后，经以太网或总线方式传输至控制器（部分模块支持 PoE 供电，需搭配 PoE 交换机）；
2. 技术参数：
◦ 供电：支持 12VDC~24VDC 与控制器同源供电，或 PoE 供电（IEEE 802.3af 标准，48VDC 输入）；
◦ 接口：配备 2~4 路传感器输入接口（兼容干接点、湿接点传感器），1 路 RJ45 以太网接口（用于与控制器通信）；
◦ 防护等级：IP30（外壳），适配机房、车间等室内干燥环境；若用于室外或潮湿区域（如地下车库），可选 IP65 防护型号；
◦ 检测距离：单模块可驱动 100~500m 长度的绳式传感器（视传感器类型而定），通过级联模块可进一步扩展检测范围。
1. 优势：采用分布式部署，可根据监控区域形状（如狭长走廊、多房间库房）灵活配置，避免单点传感器覆盖不足的问题，同时减少长距离布线导致的信号干扰。
添加图片注释，不超过 140 字（可选）
（三）漏水传感器：前端漏水信号采集终端
传感器作为直接接触漏水点的组件，需具备高灵敏度、耐环境性，根据检测场景可分为 “点式” 与 “绳式” 两类：
1. 点式漏水传感器：
◦ 检测原理：基于电极式检测，当探头接触积水（导电介质）时，电极间形成回路，输出开关量信号（常开 / 常闭）；
◦ 技术参数：检测灵敏度≤1mm 水深，响应时间≤1s，工作温度 - 20℃~60℃，防护等级 IP67（可短暂浸泡）；
◦ 适用场景：设备底部（如空调外机、服务器机柜下方）、管道接口处（如水管、空调冷凝水管接头）等固定点漏水监测。
1. 绳式漏水传感器：
◦ 检测原理：采用导电绳作为检测元件，当绳体任意位置接触积水时，导电介质触发信号，输出模拟量（0~5V/4~20mA）或开关量信号；
◦ 技术参数：检测绳单段长度 1~100m（可拼接），检测精度 ±10cm（定位漏水点位置），工作温度 - 30℃~70℃，防护等级 IP65（防溅水）；
◦ 适用场景：机房地面边缘、仓储库房通道、智能楼宇吊顶内管道下方等长条状区域的全面覆盖监测。
1. 共性优势：均采用耐腐蚀材质（如 ABS 外壳、镀镍电极），避免长期使用氧化失效；部分型号支持自检功能，可实时反馈传感器断线、故障状态，防止漏检。

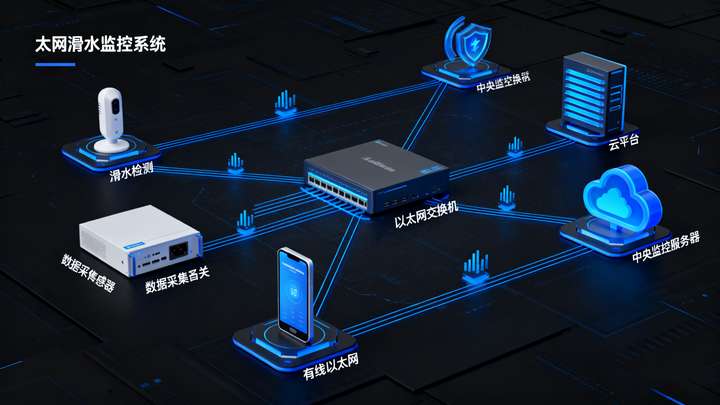

二、系统协同工作原理
以太网漏水检测系统通过 “分层采集 - 协议传输 - 智能处理” 实现漏水监控闭环，具体工作流程如下：
1. 前端采集：漏水传感器（点式 / 绳式）实时监测目标区域，当检测到积水时，立即将物理信号（水位变化）转化为电信号（开关量 / 模拟量），传输至就近的漏水检测模块；
2. 信号处理：检测模块对传感器信号进行放大、滤波，去除工业环境中的电磁干扰（如变频器、电机产生的干扰信号），再通过以太网（TCP/IP 协议）将标准化数据（含漏水位置、程度、传感器 ID）传输至以太网漏水检测控制器；
3. 中枢决策：控制器接收数据后，与预设阈值（如 “积水深度＞1mm 触发报警”）对比，若判定为漏水事件：
◦ 本地响应：启动内置蜂鸣器（音量≥80dB）与 LED 红灯闪烁，提醒现场人员；

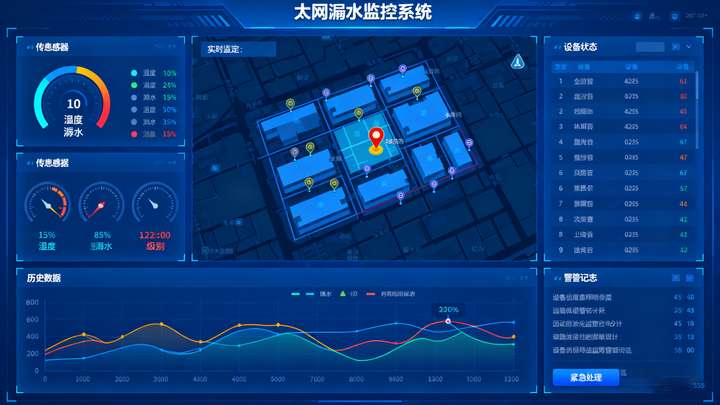

◦ 远程通知：通过以太网将报警信息推送至监控中心上位机、管理人员手机 APP（支持短信 / 微信推送），并附带漏水区域地图（基于传感器 ID 定位）；
◦ 自动处置：触发继电器输出，联动排水泵启动排水、电磁阀关闭水源，防止漏水范围扩大；
1. 数据留存：控制器自动记录漏水事件的发生时间、持续时长、处理结果，存储至本地闪存或上传至云平台，支持后续查询与报表生成。

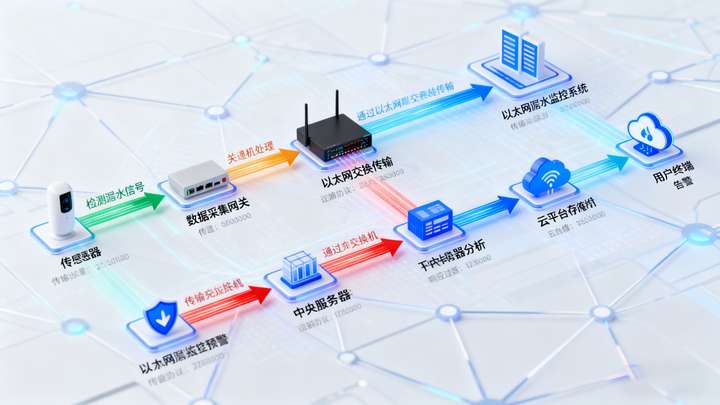

添加图片注释，不超过 140 字（可选）
三、典型应用场景与实施方案
基于系统的以太网传输优势与灵活部署特性，可广泛应用于多行业关键场景，以下为核心场景的实施方案：

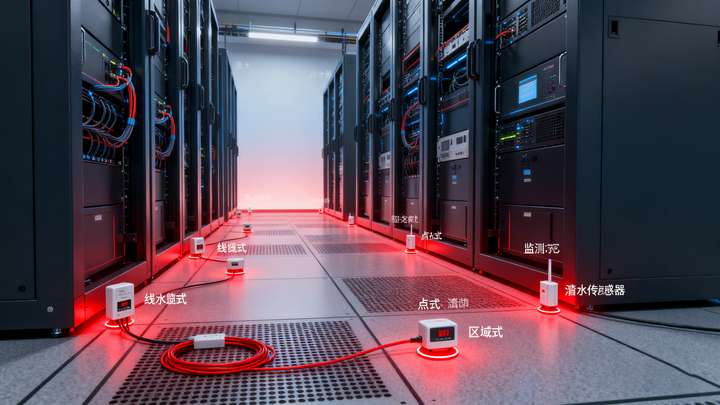

（一）数据中心机房漏水监控
1. 场景痛点
机房内空调冷凝水管、消防管道、UPS 电池组凝露等漏水风险，可能导致服务器短路、数据丢失，需 24 小时不间断监控，且要求精准定位漏水点。
2. 实施方案
• 传感器部署：在机房机柜下方（每 2 个机柜间安装 1 个点式传感器）、空调冷凝水管沿线（铺设 100m 绳式传感器）、消防管道接口处（安装点式传感器）；
• 模块与控制器配置：按机房区域划分 3 个监测分区，每个分区配置 1 台漏水检测模块（PoE 供电，复用机房以太网），所有模块接入 1 台以太网漏水检测控制器（导轨式安装于机房配电箱内）；
• 联动控制：控制器继电器输出对接排水泵与空调电磁阀，漏水时自动启动排水并关闭空调水源，同时推送报警信息至运维人员 APP。
（二）仓储库房漏水监控
1. 场景痛点
食品 / 药品仓储库房（如冷链库房）的地面积水可能导致货物霉变，需监控库房角落、货架下方及制冷设备周边，且需符合 GSP/GMP 合规要求（留存历史数据）。
2. 实施方案
• 传感器部署：库房四角安装点式传感器，货架之间地面铺设绳式传感器（每 50m 一段），制冷设备下方安装防凝露点式传感器；
• 通信与存储：漏水检测控制器（壁挂式安装于库房管理室）通过以太网对接仓储 WMS 系统，实时上传数据至云平台，历史数据留存≥2 年，满足合规追溯需求；
• 报警机制：设置 “一级报警（轻微积水）” 推送短信、“二级报警（严重积水）” 联动库房声光报警，确保及时处置。
（三）智能楼宇管道漏水监控
1. 场景痛点
楼宇内给排水管道（如卫生间、茶水间）、暖气管道漏水可能渗透至楼下，导致财产损失，需覆盖多楼层且支持物业远程监管。
2. 实施方案
• 分层部署：每楼层卫生间管道下方安装点式传感器，暖气管道沿线铺设绳式传感器，每层配置 1 台漏水检测模块（12VDC 供电，接入楼宇局域网）；
• 远程管控：所有模块接入楼宇中控室的以太网漏水检测控制器，控制器通过 TCP/IP 对接楼宇 BA 系统，物业人员可通过电脑端实时查看各楼层漏水状态，超标时推送报警至物业值班系统。
四、系统技术优势
1. 宽压适配与稳定供电：控制器支持 12/24VDC 宽压输入，适配工业与民用场景供电系统，可选 PoE 供电减少布线，提升安装灵活性；
2. 以太网传输优势：基于 TCP/IP 协议与 RJ45 接口，传输距离远（依托交换机扩展至千米级）、抗干扰能力强（避免工业电磁干扰），支持跨网段远程监控，无需现场操作；
3. 灵活安装与扩展：控制器支持导轨式 / 壁挂式安装，适配不同场景；单控制器可接入 32 路模块，轻松扩展监测范围，满足大面积场景需求；
4. 高兼容性与智能化：支持 Modbus TCP/IP 协议，可无缝对接现有 SCADA、云平台及组态软件；具备自动联动控制与历史数据存储功能，减少人工巡检成本，提升管理效率；
5. 高精度与高可靠性：传感器检测灵敏度≤1mm，响应时间≤1s，模块与控制器具备自检功能，降低漏检 / 误检率，保障系统稳定运行。
五、安装与调试注意事项
1. 安装环境要求：
◦ 传感器避免安装在高温（＞70℃）、强腐蚀（如化工区域）环境，绳式传感器需固定平整，避免折叠导致信号异常；
◦ 控制器安装位置需通风干燥，远离水源与强电磁设备（如变频器），导轨式安装需确保配电箱内散热良好。
1. 布线规范：
◦ 传感器与模块间布线选用 RVV2×0.75mm² 屏蔽线，减少干扰；以太网布线选用 CAT5e 及以上规格网线，传输距离超 100m 时需通过交换机扩展；
◦ PoE 供电时，确保模块与交换机距离≤100m，避免电压衰减。
1. 调试步骤：
◦ 通电前检查接线（电源正负极、信号线路），避免短路；
◦ 通过控制器 Web 界面配置 IP 地址、报警阈值、模块接入数量，测试传感器（用湿抹布模拟漏水），确认报警与联动功能正常；
◦ 远程访问测试：通过手机 APP 或云平台查看实时数据，验证跨网段访问稳定性。
1. 日常维护：
◦ 每季度清洁传感器探头（去除灰尘 / 氧化层），每年校准传感器检测精度；
◦ 定期检查控制器与模块的以太网连接，更新设备固件，保障通信稳定。
六、总结
以太网漏水检测系统（控制器、模块、传感器）通过宽压供电适配多场景、TCP/IP 协议实现远程监控、灵活安装满足不同部署需求，解决了传统漏水检测方案的传输与管控痛点。其核心优势在于 “实时性、远程化、智能化”，可帮助各行业实现漏水风险的提前预警与自动处置，减少损失的同时降低管理成本。随着工业互联网与智能楼宇的发展，该系统将进一步与 AI 算法结合（如通过历史数据预测漏水风险），成为关键场景安全保障的核心技术方案。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
