ANSYS WORKBENCH基础学习之应力奇异及位移结果对比

重点内容

1.应力奇异和应力集中

2.网格精度对位移结果的影响

3.刚性约束处的应力奇异现象

正文开始

首先对直角以及圆角的分析结果进行对比

圆角和直角应力结果对比

通过对数据的比对，可以发现，直角的应力计算结果处于一直增加的状态，而圆角的应力计算结果在网格划分程度到达一定值的时候逐渐趋于103的稳定值（结合网格精度定性判定指标判断）。

结合网格精度定性判定指标对直角情况下的结果进行分析发现无论何种精度状态下拐角处网格都不满足该指标。

直角模拟结果





应力集中以及应力奇异的概念

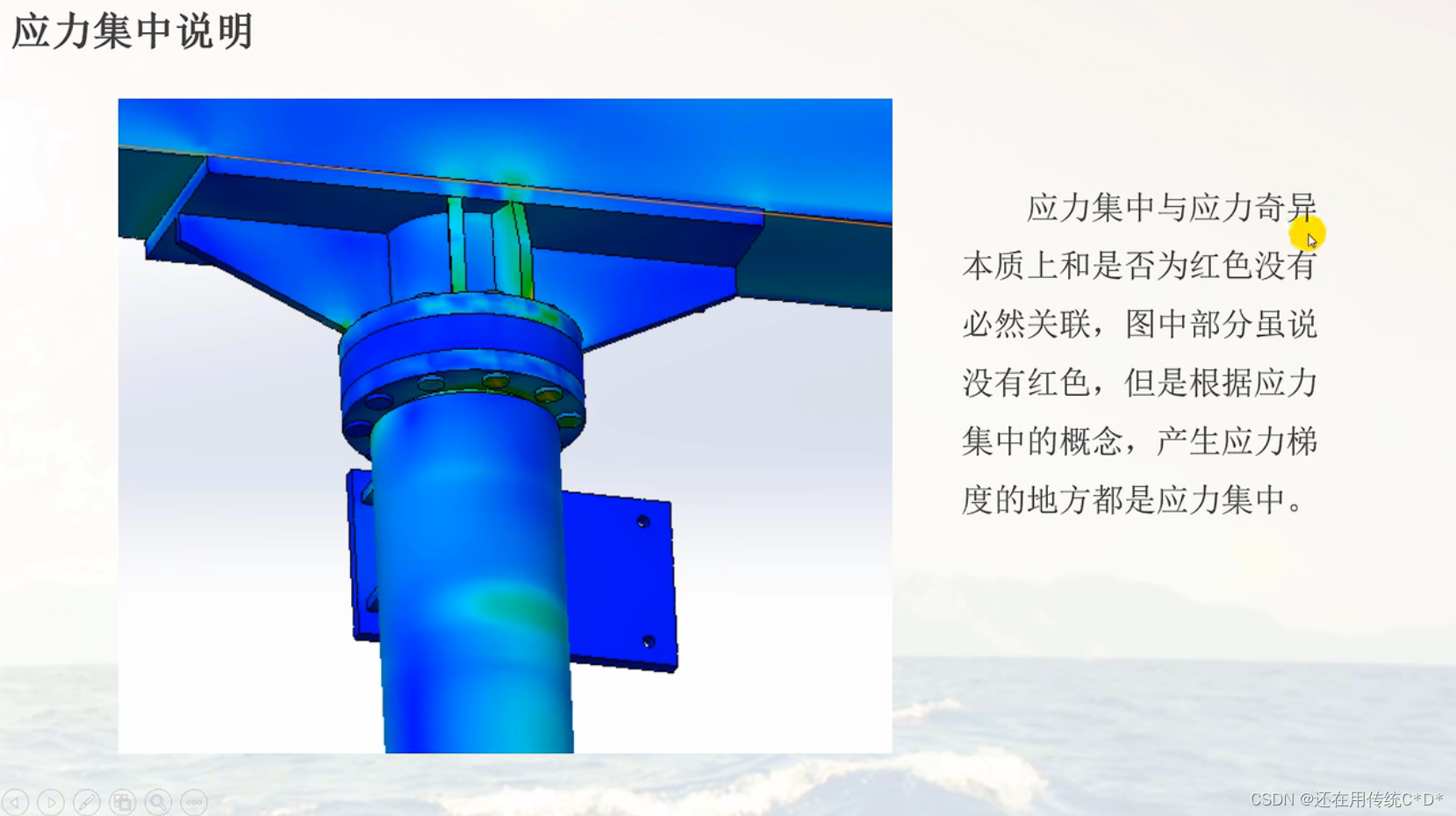

 首先要对应力集中以及应力奇异有初步的了解,并非红色区域等价于应力集中，非红色区域则未出现应力集中，产生梯度都是应力集中，尖角处就是会出现应力奇异。

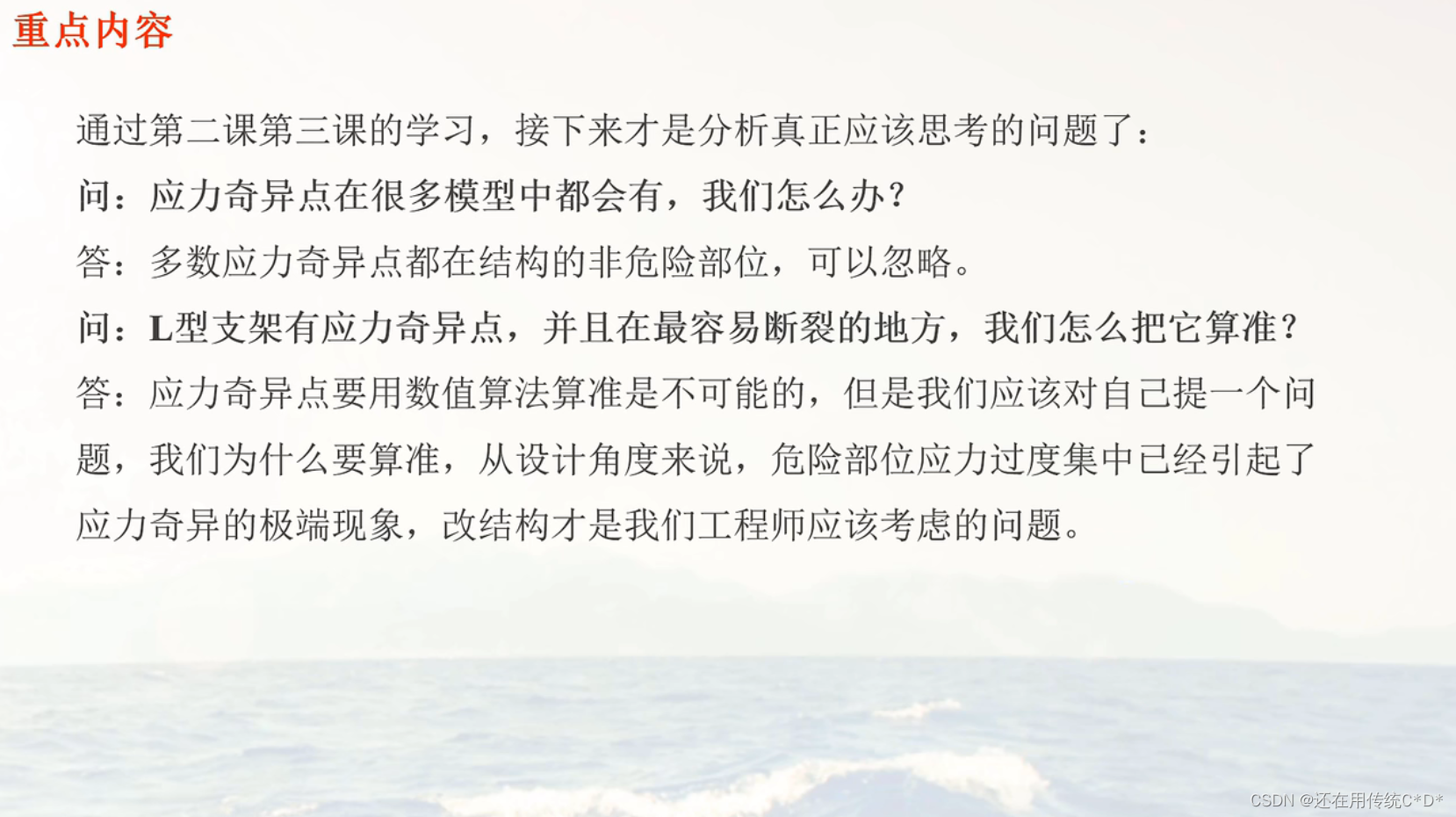

如何应对应力奇异？

应力奇异的应对方法

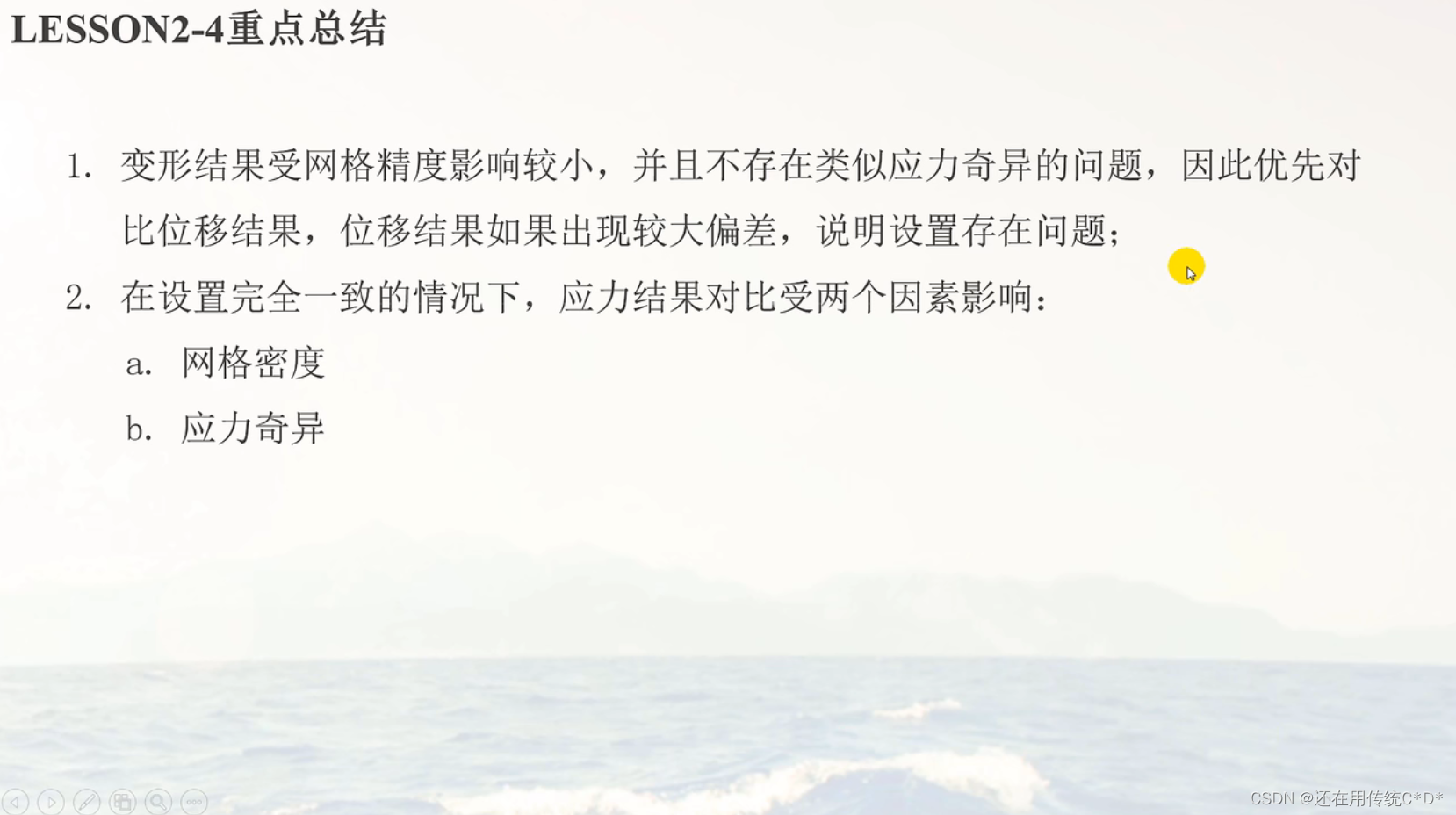

 而位移值，对不同网格精度的结果进行对比，发现差别很小，可以认为位移值是稳定的结果。
