《LVGL开发快速上手指南：环境配置以及官网学习技巧》

原创于 2025-10-29 21:48:56 发布 · 1.5k 阅读

17 ·

CC 4.0 BY-SA版权

文章标签：

#lvgl #c语言 #低代码 #嵌入式ui #前端

lvgl介绍

LVGL（Light and Versatile Graphics Library）是一款轻量级、开源且功能强大的嵌入式图形库，专为资源受限的嵌入式设备设计，能帮助你打造美观的用户界面（GUI）。

开源网址：LVGL · GitHub

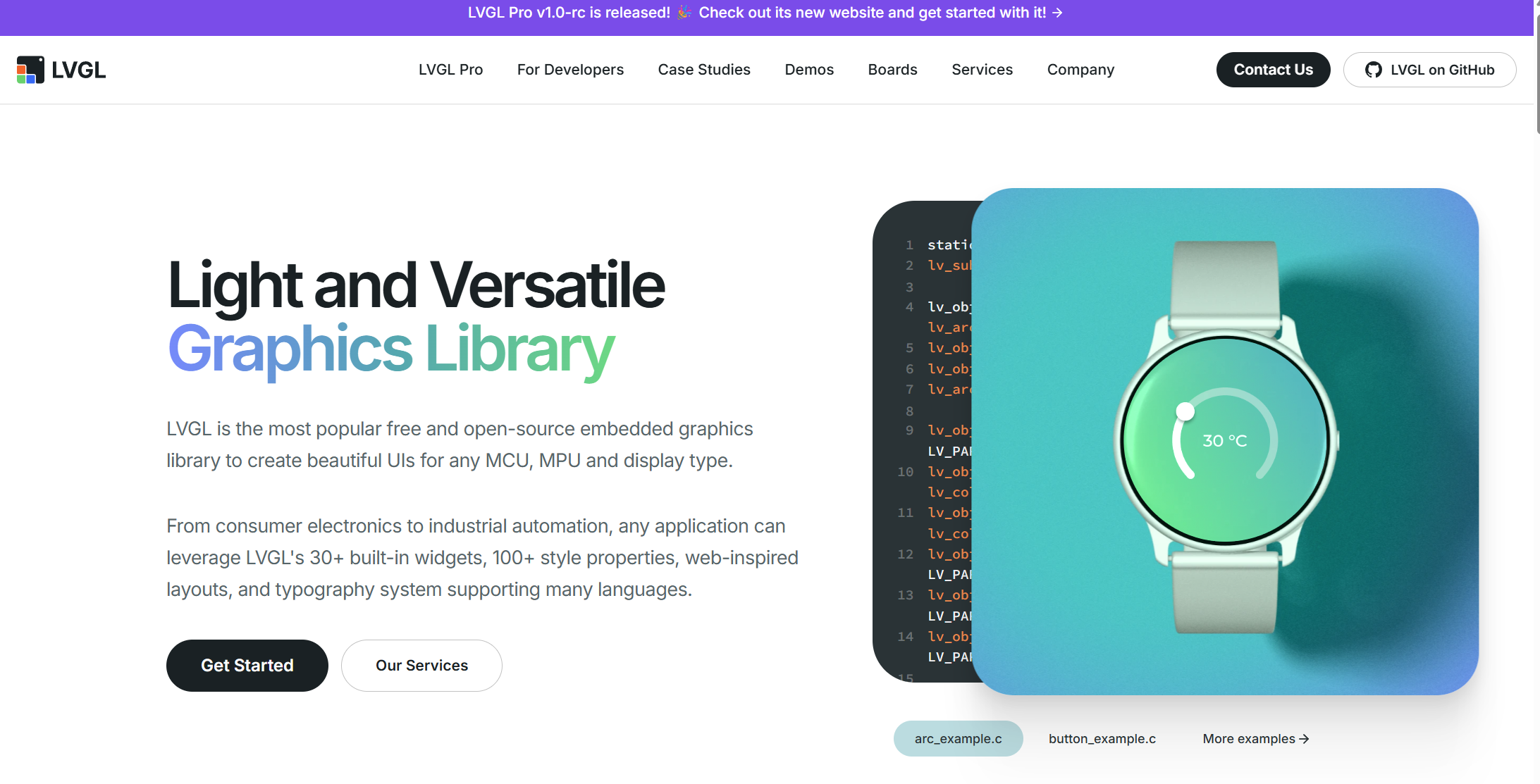

官网：LVGL — Light and Versatile Embedded Graphics Library

它适用于嵌入式系统，可以在不同的操作系统、微控制器和图形加速器上运行。LVGL的核心代码是用C语言编写的，支持多种显示设备和输入设备，包括液晶显示屏、OLED显示屏、触摸屏、按键和编码器等。
LVGL提供了一系列组件和小部件，例如文本框、按钮、滑动条、表格、菜单等，可以快速构建交互式用户界面。LVGL还具有高度自定义的能力，用户可以根据需要修改或扩展库的功能。总之，LVGL是一个功能强大、易于使用的图形用户界面库，可以帮助开发人员在嵌入式系统中实现各种交互式应用程序。

完全开源，LVGL不属于任何个体，一旦下载，由你掌控。

遵循MIT开源协议，你可以使用、修改、发布，用于商业用途也不需要付任何费用。

Windows环境下搭建lvgl

从官网安装lvgl

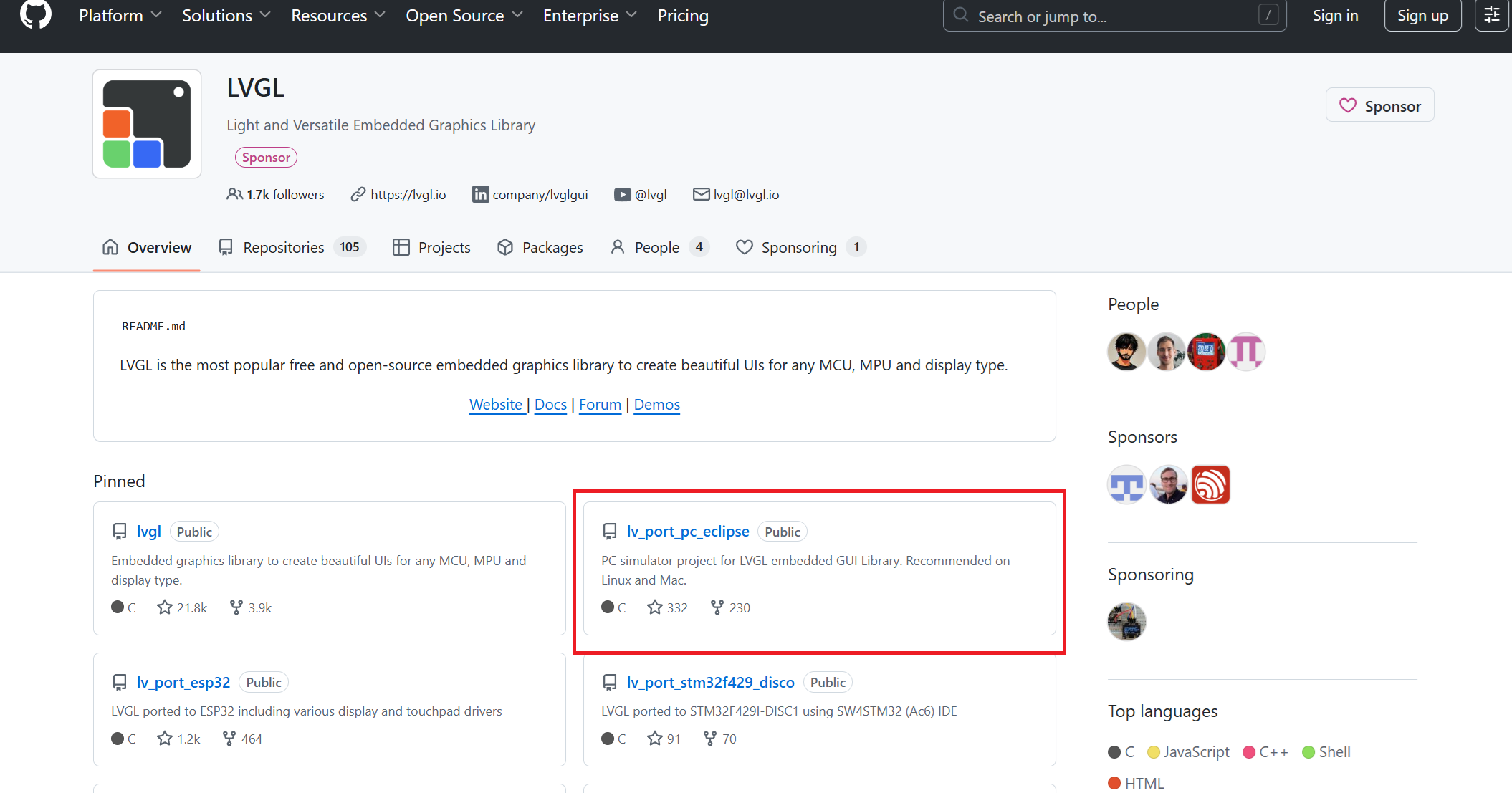

从GitHub官方网址下载 LVGL · GitHub

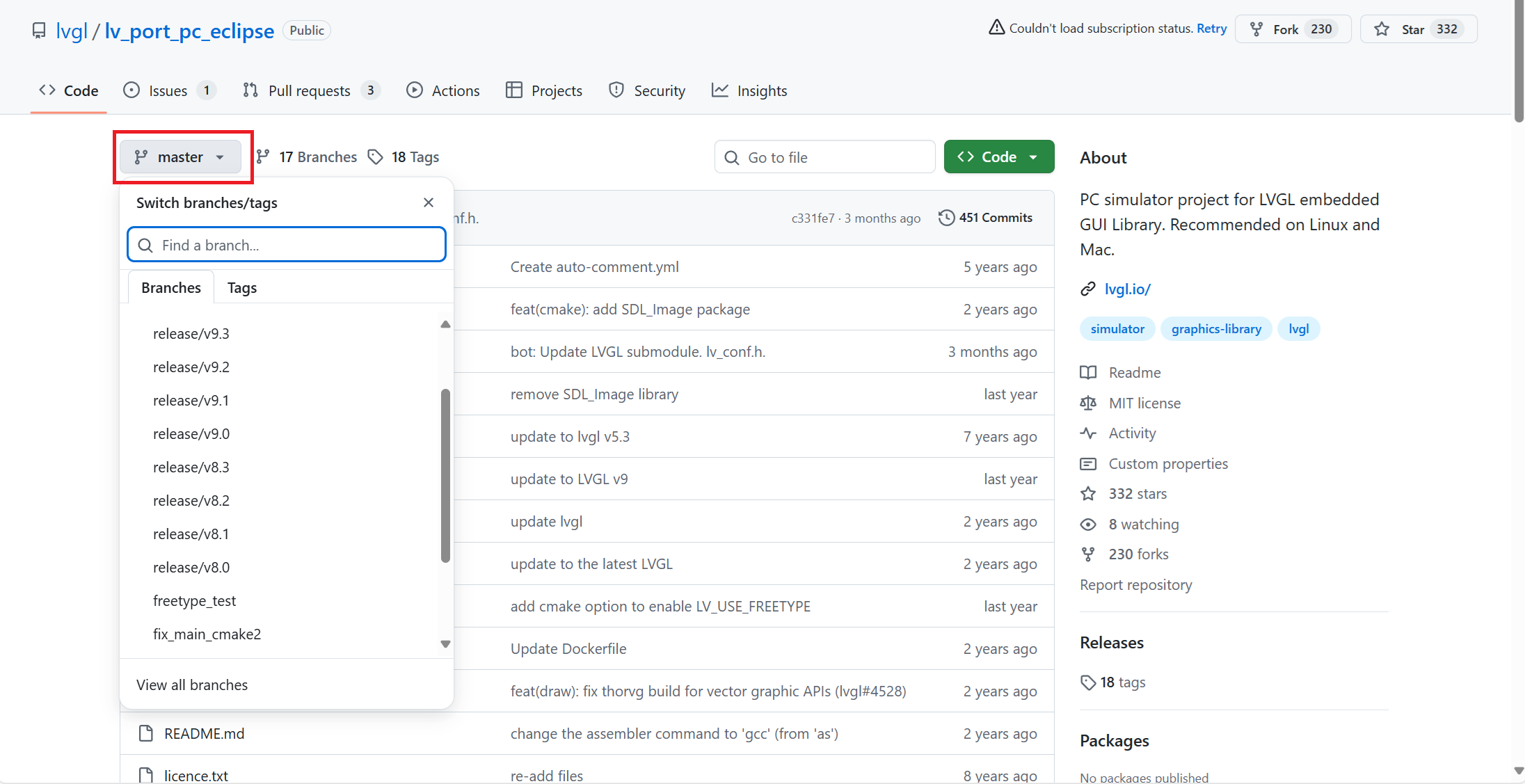

点击master寻找你需要的发行版本（笔者以8.3为例）

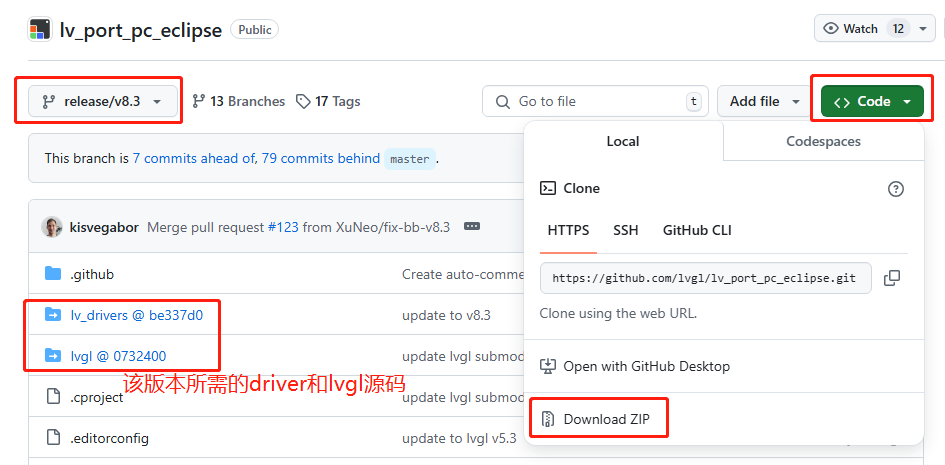

注意是下载三个压缩包文件分别为 release/v8.3下下载压缩包；点击进入上图框中的driver里面下载压缩包文件；点击进入上图框中的lvgl里面下载压缩包文件；

将三个下载好的文件解压后（名称可适当修改，这里笔者将lv_port_pc_eclipse-release-v8.3命名为 lv_port_pc_v8.3 ）然后将 lv_drivers 和 lvgl 中的内容，移入 lv_port_pc_v8.3 中，覆盖模拟器中原有的两个空文件夹：

下载MinGW（Minimalist GNU for Windows）

mingw介绍

MinGW（Minimalist GNU for Windows）是一个可以在Windows平台上提供轻量级、最小化的GNU工具集，使开发者能够在Windows环境下使用类Unix的工具和编程环境。MinGW的主要组成部分包括：GCC（GNU Compiler Collection）：一个强大的编译器套件，包括C、C++、Fortran等语言的编译器。Binutils：一组用于处理二进制文件的工具，包括汇编器、链接器等。MSYS（Minimal SYStem）：一个提供类Unix shell环境的工具，使得在Windows环境下使用GNU工具更为方便。

MinGW的主要目标是让开发者能够在Windows上使用开源和跨平台的软件开发工具，而无需依赖于Microsoft Visual Studio等闭源工具。使用MinGW，开发者可以编写和编译与Windows API无关的本地应用程序，这对于跨平台开发和移植代码至Windows平台是非常有用的。

mingw下载

从官网下载 https://www.mingw-w64.org/source/

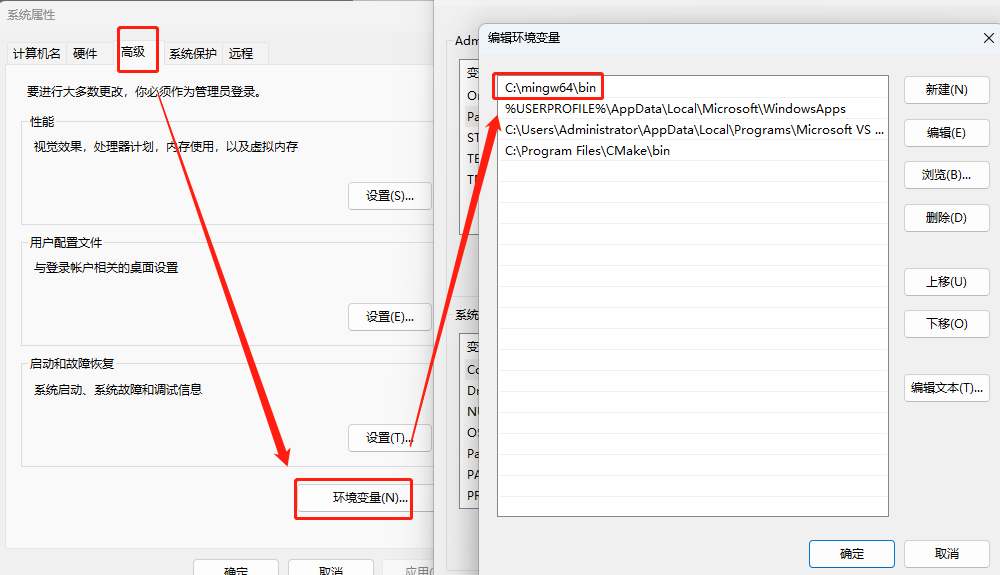

下载安装后放入系统环境变量中

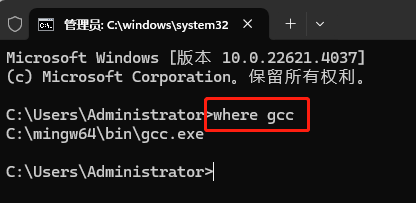

在cmd命令行中测试是否安装成功：

配置MinGW中的SDL

Windows的LVGL模拟器基于 SDL2 运行，SDL2 位于：

mingw64\x86_64-w64-mingw32\bin\SDL2.dll

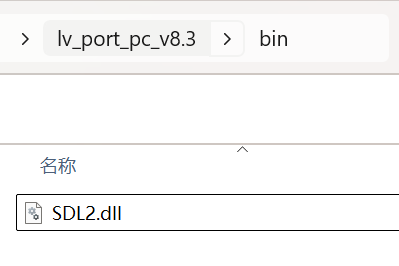

将此目录下的 SDL2.dll 拷贝到 lv_port_pc_v8.3\bin 目录下，如果没有这个bin目录，可以手工创建一个。

lvg运行

cmake

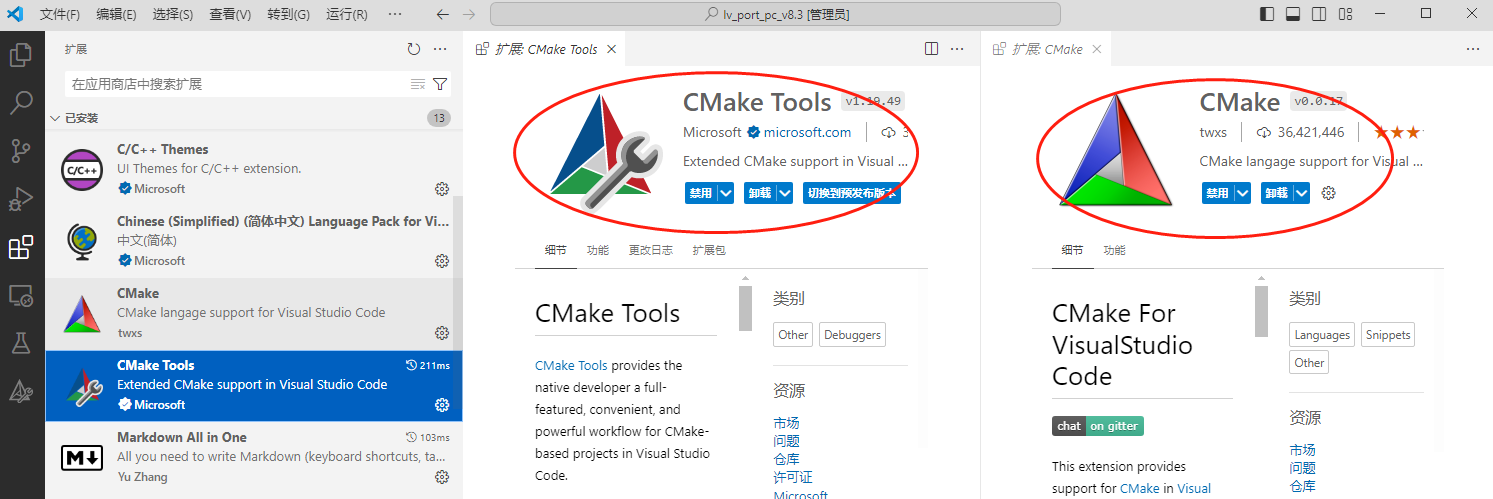

整个 LVGL 工程都是由 cmake 来管理的，因此需要先安装 cmake 。

ps：对管理工具感兴趣可以看笔者之前的贴有介绍cmake 和 makefile

配置 cmaketools ：

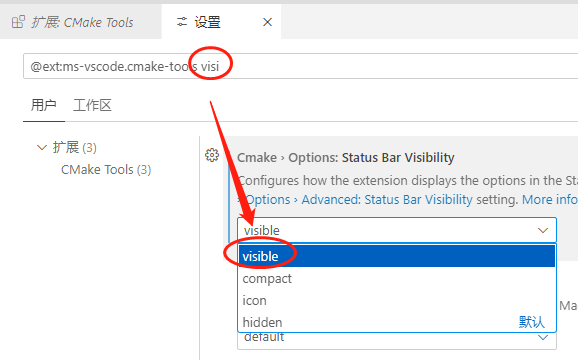

配置可见性，打开 visible 选项

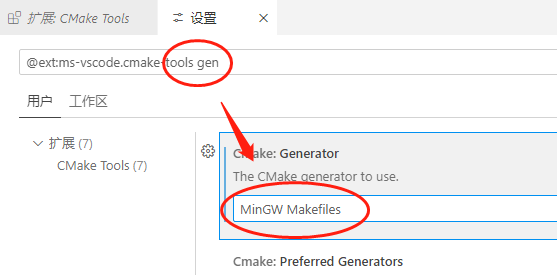

配置构建平台，windows平台写 MinGW

编译与运行验证

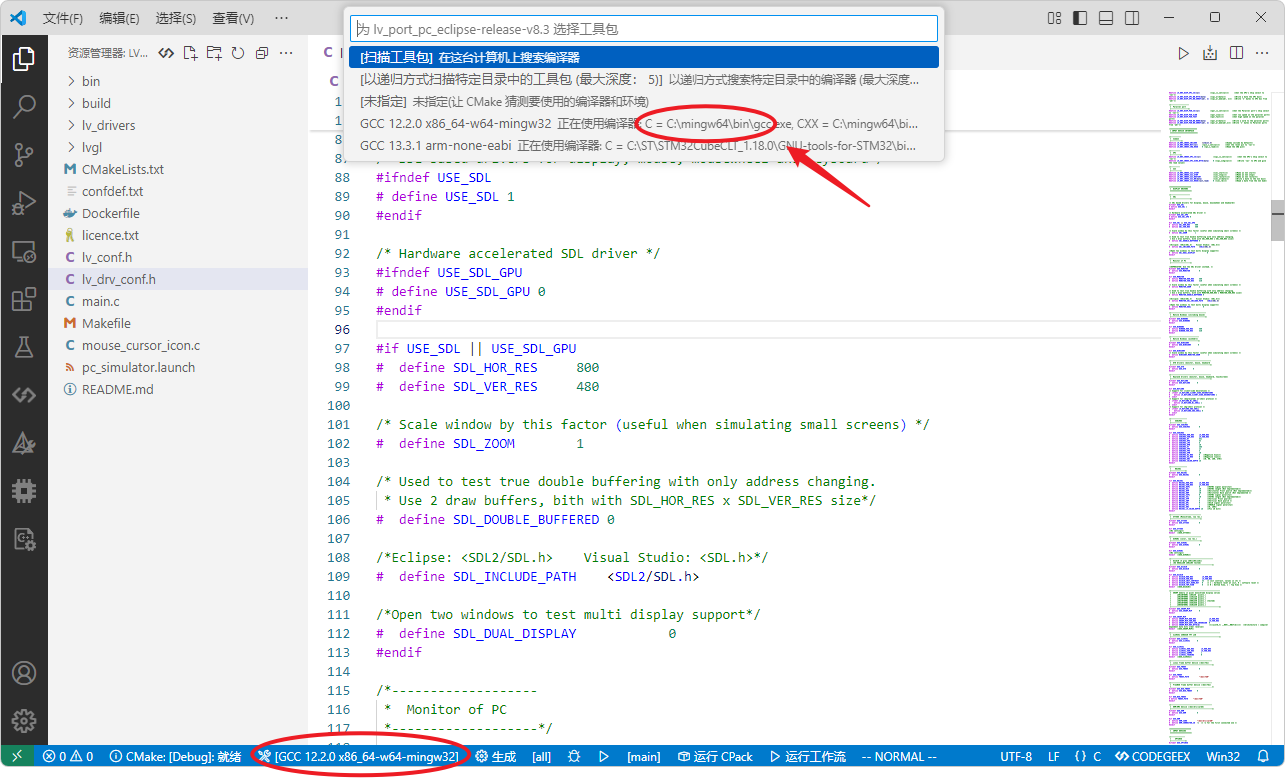

一、点击工具包，选择上述配置好的 MinGW 中的 GCC 编译器：

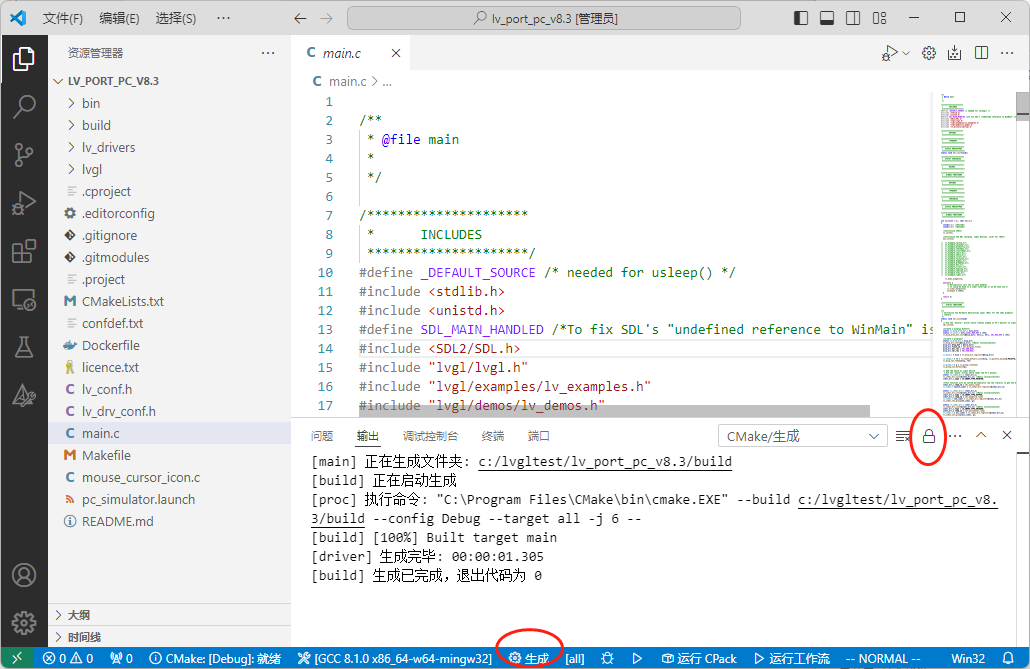

二、点击 ”生成“ 按钮，开始编译：

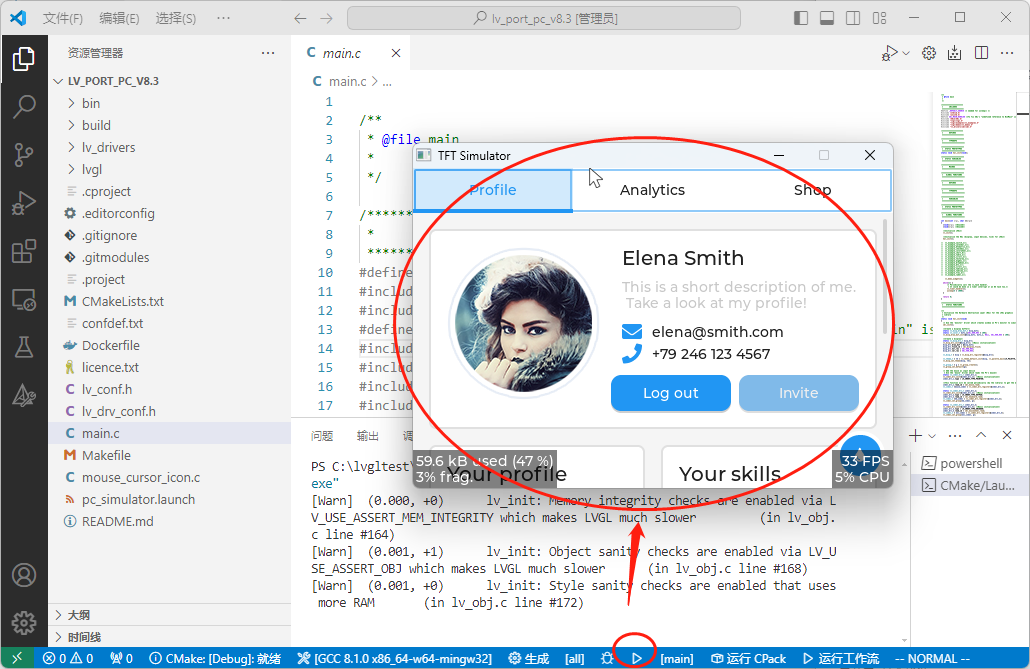

三、点击三角号，运行得到官方示例（成功）

学习与开发技巧

lvgl中文手册

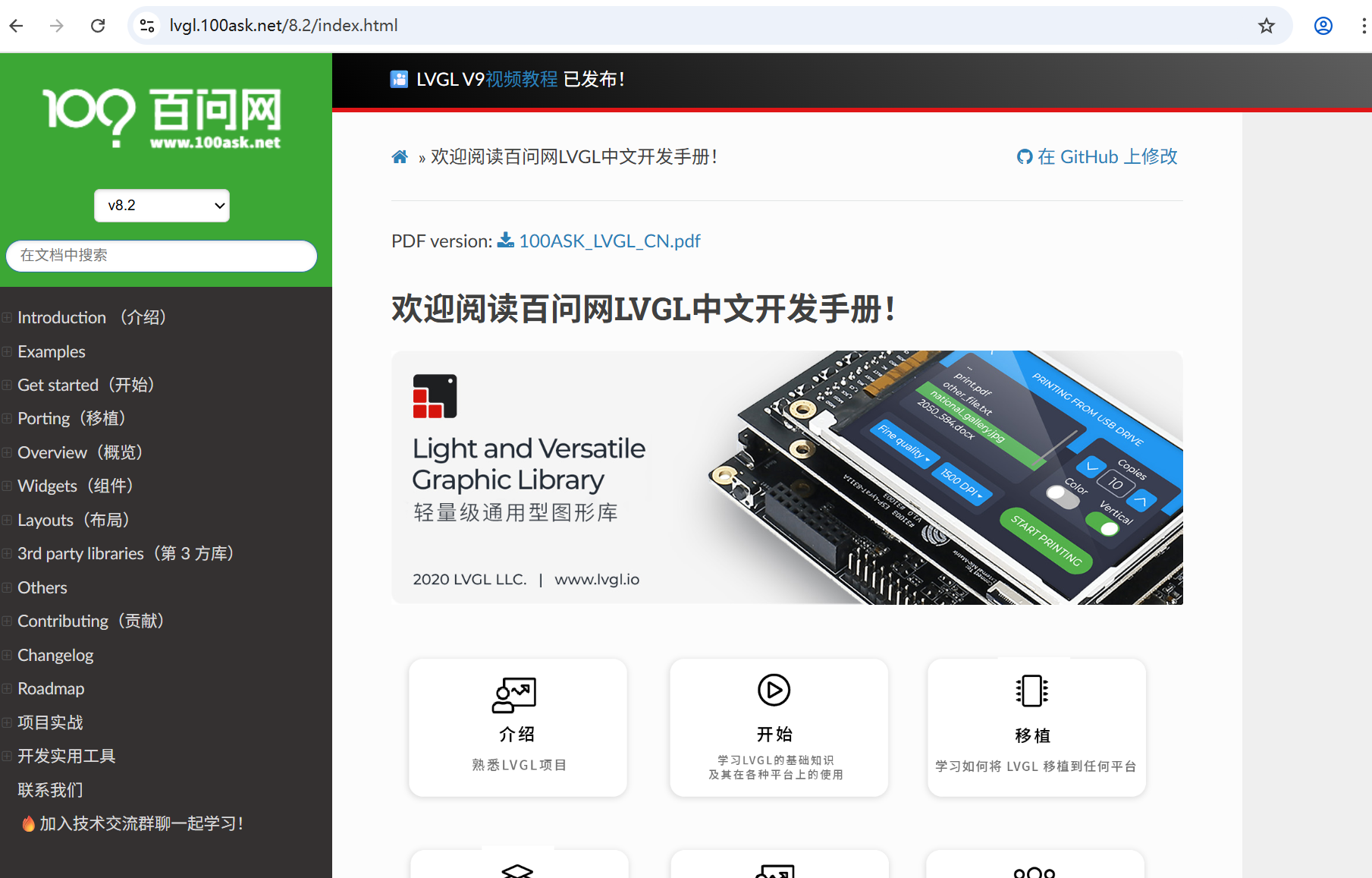

http://lvgl.100ask.net/8.2/index.html  (相关开发文档界面)

注意选择对应配置的版本环境

自学习LVGL 建议
1、使用网页在线例程来体验LVGL
2、阅读文档 Introduction（介绍）章节来初步了解LVGL
3、再来阅读一下文档 Quick overview（快速概览）章节来了解LVGL的基本知识
4、学习如何使用 Simulator on PC（PC端模拟器）来在电脑上仿真LVGL
5、试着动手实践一些 Examples（示例）
6、查看特定于平台的教程。
7、参考移植指南尝试将LVGL Porting（移植）到一块开发板上，LVGL也已经提供了一些移植好的工程
8、仔细阅读文档Overview（概述）章节来更加深入的了解和熟悉LVGL
9、浏览文档 Widgets（控件）章节来了解如何使用它们
10、如果你有问题可以到LVGL 论坛提问
11、阅读文档Contributing（贡献）章节来看看你能帮LVGL社区做些什么，以促进LVGL软件质量的不断提高

使用低代码平台

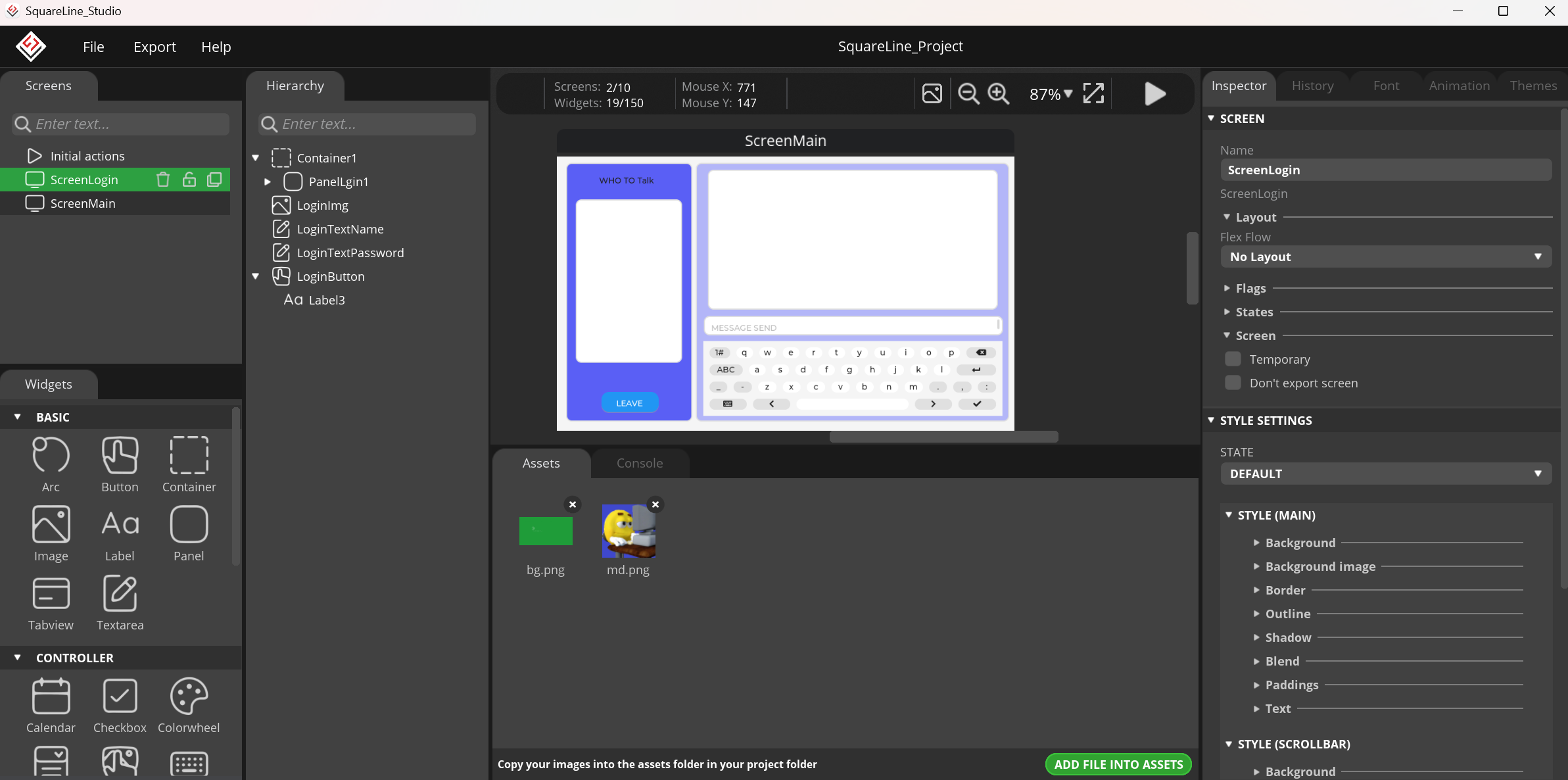

SquareLine Studio 软件

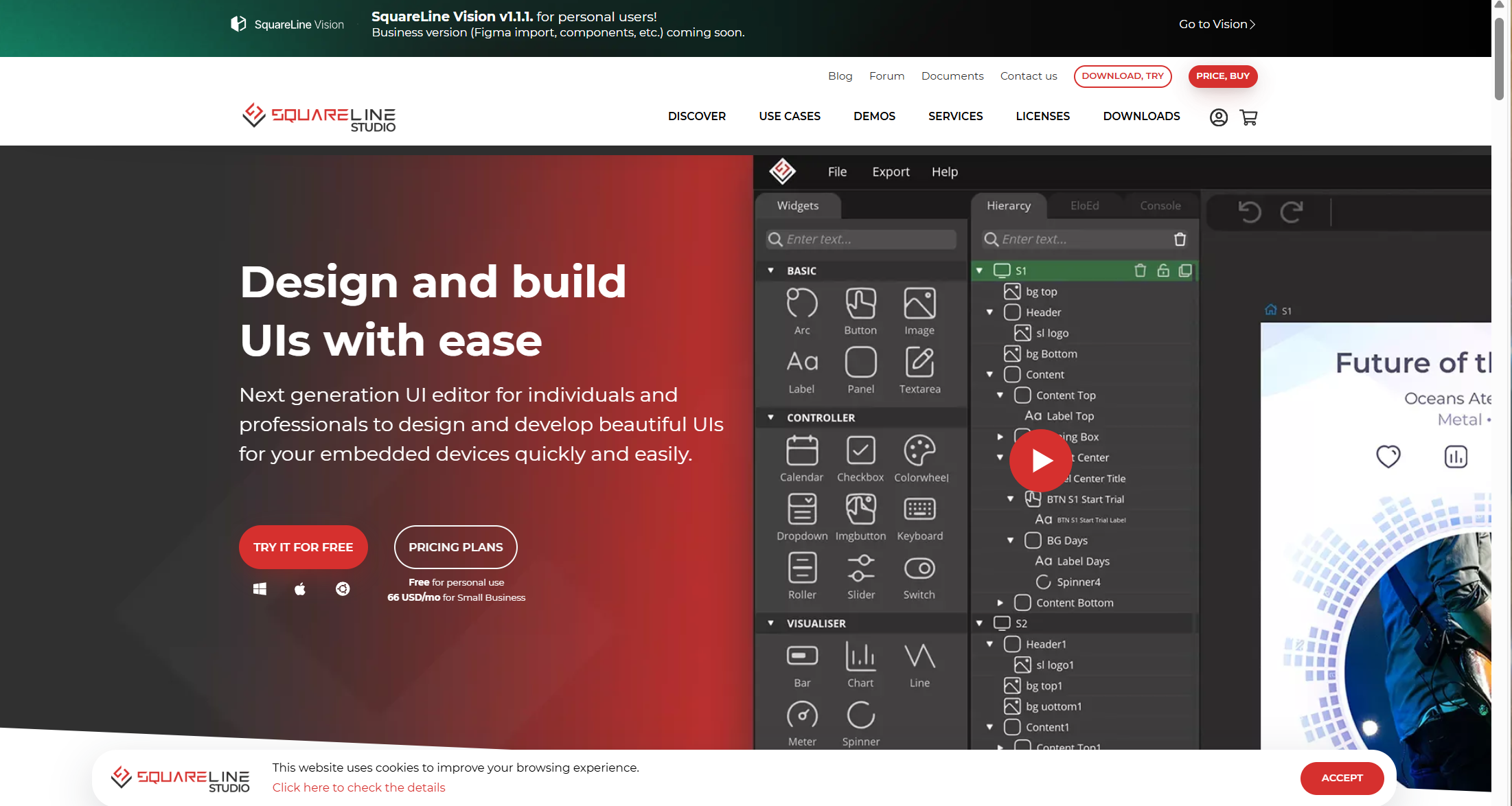

官网 SquareLine Studio - Design and build UIs with ease

SquareLine Studio 作为 LVGL 官方推荐的低代码开发平台，其核心优势在于通过直观的可视化拖放界面，极大地简化了嵌入式 GUI 的开发流程。它允许开发者无需编写大量底层代码即可快速构建和实时预览 UI 原型，并直接生成高质量、平台无关的 LVGL C 或 MicroPython 代码。这不仅显著提升了开发效率、降低了学习门槛，还因其与 LVGL 图形库的深度集成，确保了从设计到嵌入式部署的无缝衔接，最终加速项目从概念到产品的开发周期。

ps：坏处要付费，但是注册可以体验一个月免费试用
