Dubbo特性

Dubbo缺省协议采用单一长连接和NIO异步通讯，适合于小数据量大并发的服务调用，以及服务消费者机器数远大于服务提供者机器数的情况
作为RPC：支持各种传输协议，如dubbo,hession,json,fastjson，底层采用mina,netty长连接进行传输！典型的provider和cusomer模式!
作为SOA：具有服务治理功能，提供服务的注册和发现！用zookeeper实现注册中心！启动时候服务端会把所有接口注册到注册中心，并且订阅configurators,服务消费端订阅provide，configurators,routers,订阅变更时，zk会推送providers,configuators，routers,启动时注册长连接，进行通讯！proveider和provider启动后，后台启动定时器，发送统计数据到monitor（监控中心）！提供各种容错机制和负载均衡策略！

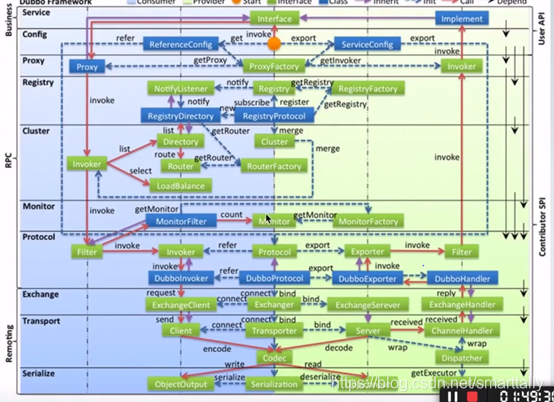

dubbo的框架设计

官网原图

各层说明

config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
proxy 服务代理层：服务接口透明代理，生成服务的客户端 Stub 和服务器端 Skeleton, 以 ServiceProxy 为中心，扩展接口为 ProxyFactory
registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory, Registry, RegistryService
cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
- Cluster：容错机制
  - FailoverCluster：dubbo默认。调用失败可重试，次数可配置。
  - FailfastCluster：调用只执行一次，失败则立即报错。适用于非幂等性操作，由服务消费方控制是否重新发起调用。
  - FailsafeCluster：失败安全模式，如果调用失败，则直接忽略失败的调用，而是要记录下失败的调用到日志文件，以便后续审计。
  - FailbackCluster：失败自动恢复，后台记录失败请求，定时重发。通常用于消息通知操作。
  - ForkingCluster：并行调用多个服务器，只要一个成功即返回。通常用于实时性要求较高的读操作，但需要浪费更多服务资源。
  - BroadcastCluster：广播调用所有提供者，逐个调用，任意一台报错则报错（2.1.0开始支持）。通常用于通知所有提供者更新缓存或日志等本地资源信息。
- Router：负责从多个Invoker中按路由规则选出子集，比如读写分离，应用隔离等。
- LoadBalance：负载均衡，选择逻辑在doSelect(List<Invoker> invokers, URL url, Invocation invocation)方法中
  - RandomLoadBalance：默认。可以设置权重，有利于充分利用服务器的资源，高配的可以设置权重大一些，低配的可以稍微小一些
  - RoundRobinLoadBalance：轮询策略。
  - LeastActiveLoadBalance：根据请求调用的次数计数，处理请求更慢的节点会受到更少的请求
  - ConsistentHashLoadBalance：一致性Hash策略，具体配置方法可以参考Dubbo文档。相同调用参数的请求会发送到同一个服务提供方节点上，如果某个节点发生故障无法提供服务，则会基于一致性Hash算法映射到虚拟节点上（其他服务提供方）。

monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
- Protocol
- Invoker
- Exporter
exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
- Exchanger
- ExchangeChannel
transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
- Channel
- Transporter
serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

初始化过程细节

基于dubbo.jar内的Meta-inf/spring.handlers配置，spring在遇到dubbo名称空间时，会回调DubboNamespaceHandler类。
所有的dubbo标签，都统一用DubboBeanDefinitionParser进行解析，基于一对一属性映射，将XML标签解析为Bean对象。
在ServiceConfig.export 或者ReferenceConfig.get 初始化时，将Bean对象转会为url格式，将所以Bean属性转成url的参数。
然后将URL传给Protocol扩展点，基于扩展点的Adaptive机制，根据URL的协议头，进行不同协议的服务暴露和引用。

服务暴露

只暴露服务端口：
在没有注册中心，直接暴露提供者的情况下 [1]，ServiceConfig 解析出的 URL 的格式为：
```
dubbo://service-host/com.foo.FooService?version=1.0.0。
```
基于扩展点自适应机制，通过 URL 的 dubbo:// 协议头识别，直接调用 DubboProtocol的 export() 方法，打开服务端口。
向注册中心暴露服务：
在有注册中心，需要注册提供者地址的情况下 [2]，ServiceConfig 解析出的 URL 的格式为:
```
registry://registry-host/org.apache.dubbo.registry.RegistryService?export=URL.encode("dubbo://service-host/com.foo.FooService?version=1.0.0")
```
基于扩展点自适应机制，通过 URL 的 registry:// 协议头识别，就会调用 RegistryProtocol 的 export() 方法，将 export 参数中的提供者 URL，先注册到注册中心。
再重新传给 Protocol 扩展点进行暴露： dubbo://service-host/com.foo.FooService?version=1.0.0，然后基于扩展点自适应机制，通过提供者 URL 的 dubbo:// 协议头识别，就会调用 DubboProtocol 的 export() 方法，打开服务端口

引用服务

直连引用服务：
在没有注册中心，直连提供者的情况下 [3]，ReferenceConfig 解析出的 URL 的格式为：
```
dubbo://service-host/com.foo.FooService?version=1.0.0
```
基于扩展点自适应机制，通过 URL 的 dubbo:// 协议头识别，直接调用 DubboProtocol 的 refer() 方法，返回提供者引用。
从注册中心发现引用服务：
在有注册中心，通过注册中心发现提供者地址的情况下 [4]，ReferenceConfig 解析出的 URL 的格式为：
```
registry://registry-host/org.apache.dubbo.registry.RegistryService?refer=URL.encode("consumer://consumer-host/com.foo.FooService?version=1.0.0")
```
基于扩展点自适应机制，通过 URL 的 registry:// 协议头识别，就会调用 RegistryProtocol 的 refer() 方法，基于 refer 参数中的条件，查询提供者 URL，如：
```
dubbo://service-host/com.foo.FooService?version=1.0.0
```
基于扩展点自适应机制，通过提供者 URL 的 dubbo:// 协议头识别，就会调用 DubboProtocol 的 refer() 方法，得到提供者引用。

然后 RegistryProtocol 将多个提供者引用，通过 Cluster 扩展点，伪装成单个提供者引用返回。

拦截服务

基于扩展点自适应机制，所有的 Protocol 扩展点都会自动套上 Wrapper 类。
基于ProtocolFilterWrapper 类，将所有 Filter 组装成链，在链的最后一节调用真实的引用。
基于ProtocolListenerWrapper 类，将所有 InvokerListener 和 ExporterListener组装集合，在暴露和引用前后，进行回调。包括监控在内，所有附加功能，全部通过 Filter 拦截实现。

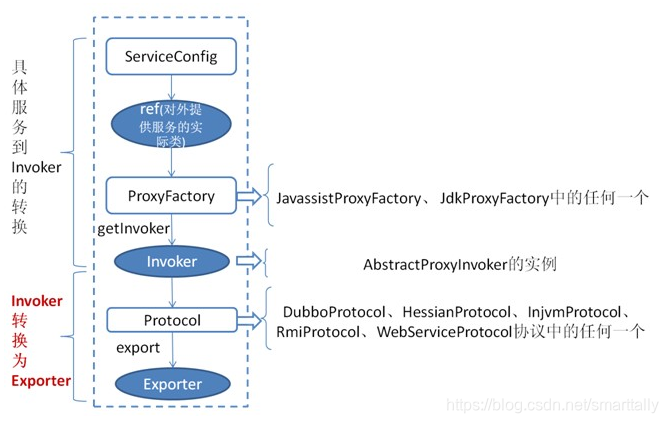

服务提供者暴露一个服务的详细过程

官网图片

首先 ServiceConfig 类拿到对外提供服务的实际类 ref(如：HelloWorldImpl),然后通过 ProxyFactory 类的 getInvoker 方法使用 ref 生成一个 AbstractProxyInvoker 实例，到这一步就完成具体服务到 Invoker 的转化。接下来就是 Invoker 转换到 Exporter 的过程。
Dubbo 处理服务暴露的关键就在 Invoker 转换到 Exporter 的过程，上图中的红色部分。下面我们以 Dubbo 和 RMI 这两种典型协议的实现来进行说明：
- Dubbo 的实现
  Dubbo 协议的 Invoker 转为 Exporter 发生在 DubboProtocol 类的 export 方法，它主要是打开 socket 侦听服务，并接收客户端发来的各种请求，通讯细节由 Dubbo 自己实现。创建一个DubboExporter，绑定invoker的信息放入AbstractProtocol的exporterMap中。

    @Override
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        URL url = invoker.getUrl();

        // export service.
        String key = serviceKey(url);
        DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
        exporterMap.put(key, exporter);

        //export an stub service for dispatching event
        Boolean isStubSupportEvent = url.getParameter(STUB_EVENT_KEY, DEFAULT_STUB_EVENT);
        Boolean isCallbackservice = url.getParameter(IS_CALLBACK_SERVICE, false);
        if (isStubSupportEvent && !isCallbackservice) {
            String stubServiceMethods = url.getParameter(STUB_EVENT_METHODS_KEY);
            if (stubServiceMethods == null || stubServiceMethods.length() == 0) {
                if (logger.isWarnEnabled()) {
                    logger.warn(new IllegalStateException("consumer [" + url.getParameter(INTERFACE_KEY) +
                            "], has set stubproxy support event ,but no stub methods founded."));
                }
            }
        }
        openServer(url);
        optimizeSerialization(url);
        return exporter;
    }

RMI 的实现

RMI 协议的 Invoker 转为 Exporter 发生在 AbstractProxyProtocol类的
export方法中调用RmiProtocol的doExport方法生成一个Runnable对象，封装成Exporter。uri是key放入AbstractProtocol的exporterMap中。
它通过 Spring 或 Dubbo 或 JDK 来实现 RMI 服务，通讯细节这一块由 JDK 底层来实现，这就省了不少工作量。

Http的实现 同RMI，不同的是由dubbo的HttpBinder生成的server
Http 协议的 Invoker 转为 Runnable对象发生在 HttpProtocol类的 doExport方法，同时创建一个RemotingServer，绑定url等信息放入AbstractProtocol的serverMap中。

@SPI("jetty")
public interface HttpBinder {
    @Adaptive({Constants.SERVER_KEY})
    HttpServer bind(URL url, HttpHandler handler);

}

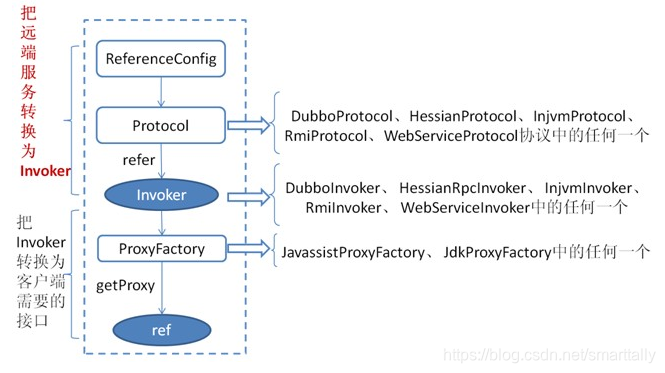

服务消费者消费一个服务的完整过程

官网图片
首先 ReferenceConfig 类的 init 方法调用 Protocol 的 refer 方法生成 Invoker 实例(如上图中的红色部分)，这是服务消费的关键。接下来把 Invoker 转换为客户端需要的接口(如：HelloWorld)。

关于每种协议如 RMI/Dubbo/Web service 等它们在调用 refer 方法生成 Invoker 实例的细节和上一章节所描述的类似。

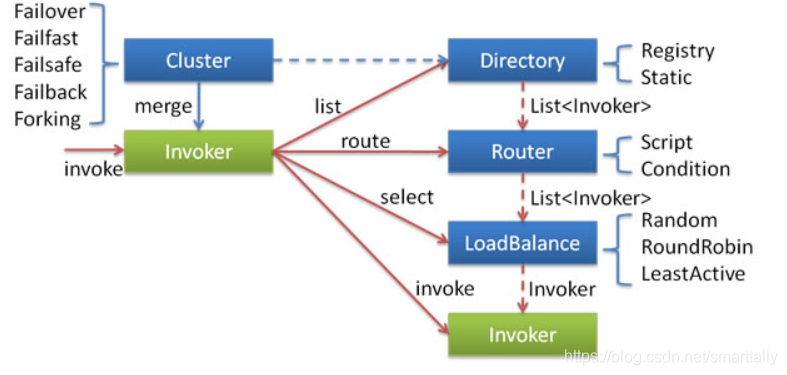

Dubbo服务集群容错

官网图片

这里的Invoker是Provider的一个可调用Service的抽象，Invoker封装了Provider地址及Service接口信息。

Directory代表多个Invoker，可以把它看成List，但与List不同的是，它的值可能是动态变化的，比如注册中心推送变更。
Cluster将Directory中的多个Invoker伪装成一个Invoker，对上层透明，伪装过程包含了容错逻辑，调用失败后，重试另一个。
Router负责从多个Invoker中按路由规则选出子集，比如读写分离，应用隔离等。
LoadBalance负责从多个Invoker中选出具体的一个用于本次调用，选的过程包含了负载均衡算法，调用失败后，需要重选。
