【GUI】LVGL8内存泄漏分析

LVGL版本：V8.0.2
平台：ESP32S3

在调试过程中，发现有两个界面，在重复退出再进入时内存会不断增加的吃内存现象，然后做了分析和研究。

1. 样式style吃内存

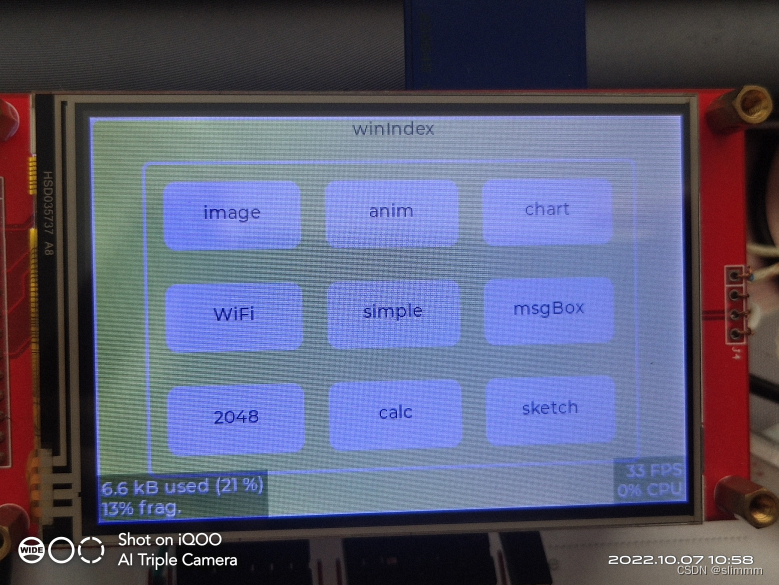

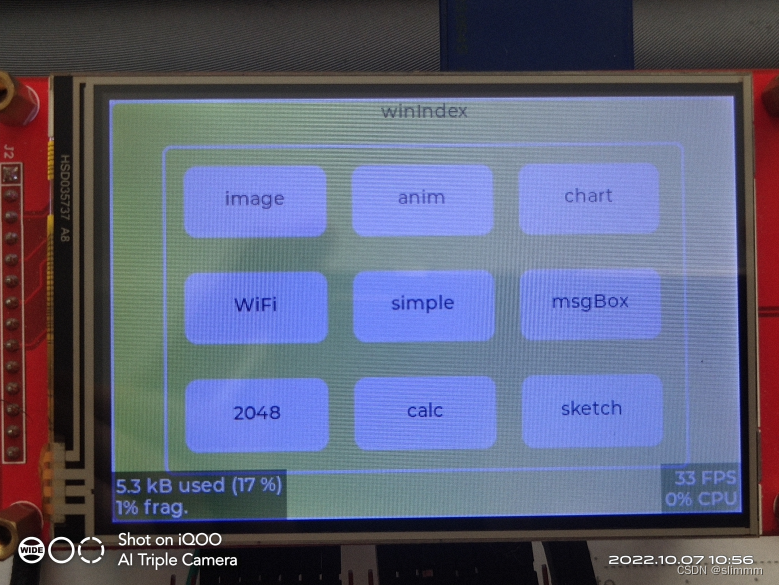

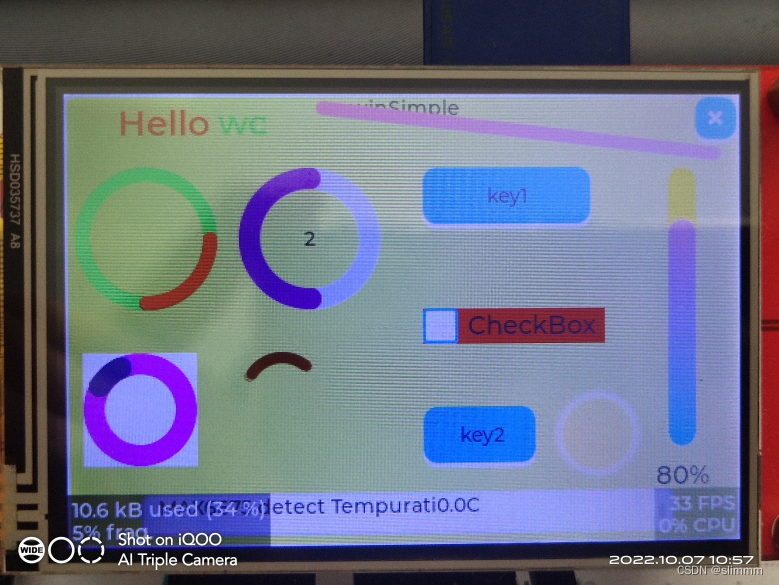

在主页面，进入simple页面，再退出到主页面，再次进入simple，重复几次，内存就肉眼可见的增加。从开机时主页面5.3KB，增加到了6.6KB。



看下style部分的函数注释就明白了：

/**
 * Initialize a style
 * @param style pointer to a style to initialize
 * @note Do not call `lv_style_init` on styles that are already have some properties
 *       because this function won't free the used memory just set a default state for the style.
 *       In other words be sure to initialize styles only once!
 */
void lv_style_init(lv_style_t * style);

/**
 * Clear all properties from a style and free all allocated memories.
 * @param style pointer to a style
 */
void lv_style_reset(lv_style_t * style);

在创建控件的时候用lv_style_init创建了很多样式，部分源码移驾这里，但是析构页面的时候样式部分的内存还在，下一次进入又重复创建样式，导致内存泄露。解决办法，析构页面的时候要释放lv_style_init申请的内存。

解决方案:

• 1. lv_style_reset，释放style部分内存
• 2. delete页面的父对象，即页面容器对象。此操作会一并delete该父对象的所有子对象
• 3. free该页面的数据结构

/*
 * brief:   界面销毁
 * param:   父对象
 * retval:  NULL
 */
void winSimpleDestroy(lv_obj_t * pObjParent){
    LV_UNUSED(pObjParent);
    if(NULL != pWinObj){
        lv_style_reset(&pWinObj->label_styles);
        lv_style_reset(&pWinObj->style_arc1_bg);
        lv_style_reset(&pWinObj->style_arc1_indic);
        lv_style_reset(&pWinObj->style_arc1_knob);
        lv_style_reset(&pWinObj->style_arc2_bg);
        lv_style_reset(&pWinObj->style_arc2_indic);
        lv_style_reset(&pWinObj->style_arc2_knob);
        lv_style_reset(&pWinObj->style_bar_label1);
        lv_style_reset(&pWinObj->style_bar1_bg);
        lv_style_reset(&pWinObj->style_bar1_indic);
        lv_style_reset(&pWinObj->style_checkbox1);
        lv_style_reset(&pWinObj->style_spinner1_bg);
        lv_style_reset(&pWinObj->style_spinner1_indic);
        lv_style_reset(&pWinObj->style_spinner2_bg);
        lv_style_reset(&pWinObj->style_spinner2_indic);
        lv_style_reset(&pWinObj->style_line1);
        lv_style_reset(&pWinObj->style_led1);

        lv_obj_del(pWinObj->pCurrWinObj);
        lv_mem_free(pWinObj);
        pWinObj = NULL;
    }
    MEM_PRINT;
}

2. table控件吃内存

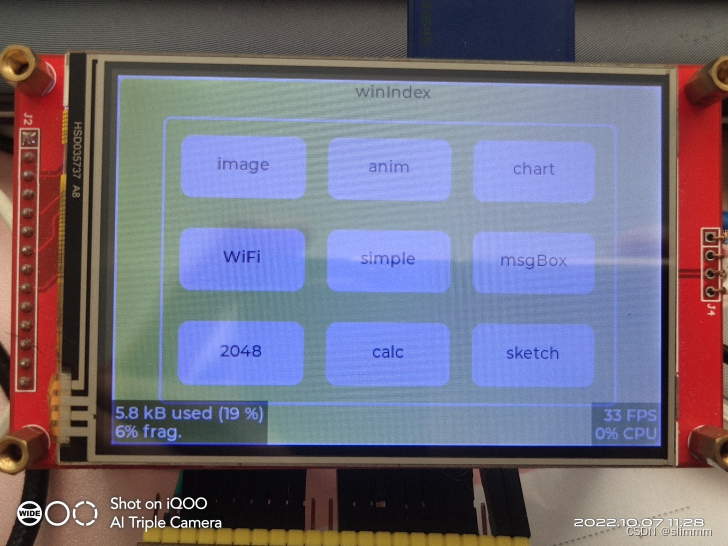

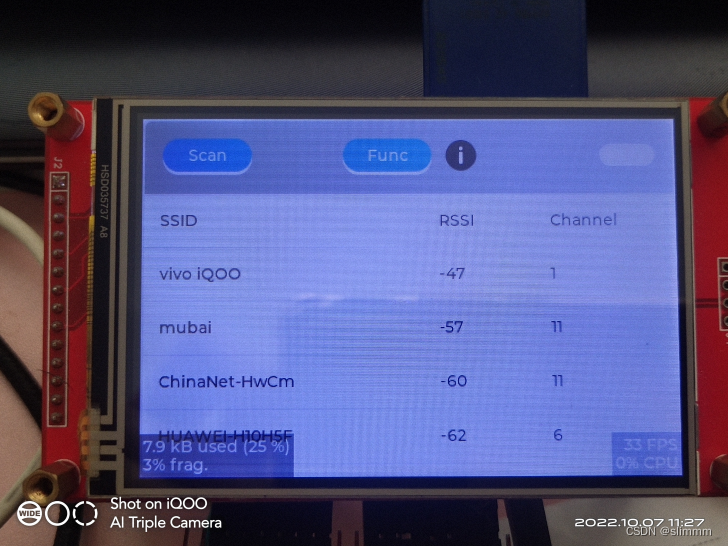

在主页面，进入WiFi页面，再退出到主页面，再次进入WiFi页面，重复多次，内存增加，虽然没有simple页面那么快，但是还是会一点点的耗内存。



该WiFi页面也没有用lv_style_init呀，怎么还会造成内存泄漏呢？
只能一个个控件排查了，最先怀疑的就是table控件咯，因为其他控件在其他页面也使用过，没有内存泄漏，果然，把table屏蔽之后内存不会泄漏了。只能从源码入手分析了。

分析table控件的构造和析构函数，果然发现端倪了

• 构造函数中申请的内存，在析构函数中没有释放完全

static void lv_table_constructor(const lv_obj_class_t * class_p, lv_obj_t * obj)
{
    LV_UNUSED(class_p);
    LV_TRACE_OBJ_CREATE("begin");

    lv_table_t * table = (lv_table_t *)obj;

    table->col_cnt = 1;
    table->row_cnt = 1;
    table->col_w = lv_mem_alloc(table->col_cnt * sizeof(table->col_w[0]));
    table->row_h = lv_mem_alloc(table->row_cnt * sizeof(table->row_h[0]));
    table->col_w[0] = LV_DPI_DEF;
    table->row_h[0] = LV_DPI_DEF;
    table->cell_data = lv_mem_realloc(table->cell_data, table->row_cnt * table->col_cnt * sizeof(char *));
    table->cell_data[0] = NULL;

    LV_TRACE_OBJ_CREATE("finished");
}

static void lv_table_destructor(const lv_obj_class_t * class_p, lv_obj_t * obj)
{
    LV_UNUSED(class_p);
    lv_table_t * table = (lv_table_t *)obj;
    /*Free the cell texts*/
    uint16_t i;
    for(i = 0; i < table->col_cnt * table->row_cnt; i++) {
        if(table->cell_data[i]) {
            lv_mem_free(table->cell_data[i]);
            table->cell_data[i] = NULL;
        }
    }

    if(table->cell_data) lv_mem_free(table->cell_data);
    if(table->row_h) lv_mem_free(table->row_h);
    // if(table->col_w) lv_mem_free(table->col_w); // fix | slim20221007 > 会导致内存泄露
}

解决方案：

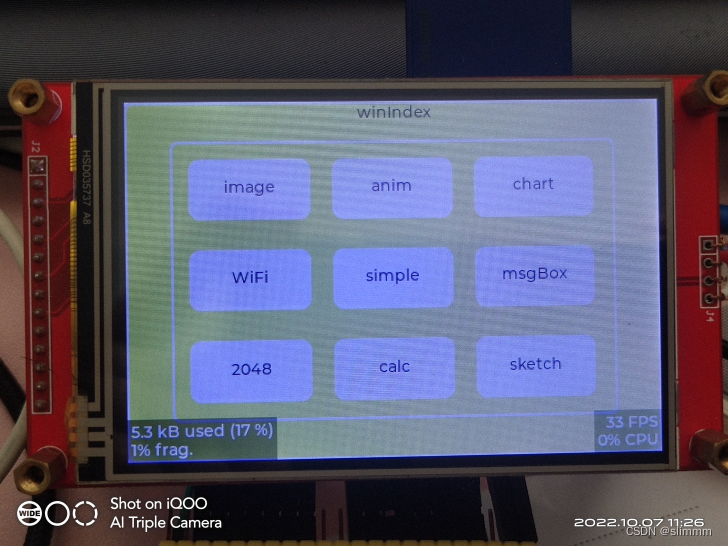

加入如下patch就好了，重复进出WiFi页面，测试多次，内存稳定了

if(table->col_w) lv_mem_free(table->col_w); // fix | slim20221007 > 会导致内存泄露
