【CAN/LIN ARXML】P2 & P3 Communication

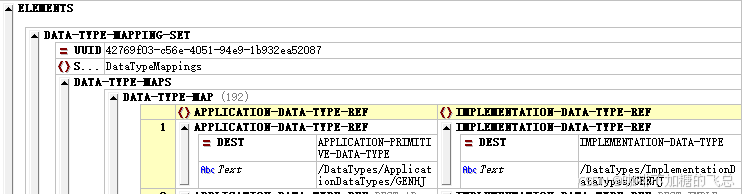

P2 DataTypeMappingSets

此Package主要导出ADT和IDT的Mapping关系。



ADT与IDT的Mapping关系，分别引用一个ADT和一个IDT。

P3 Communication

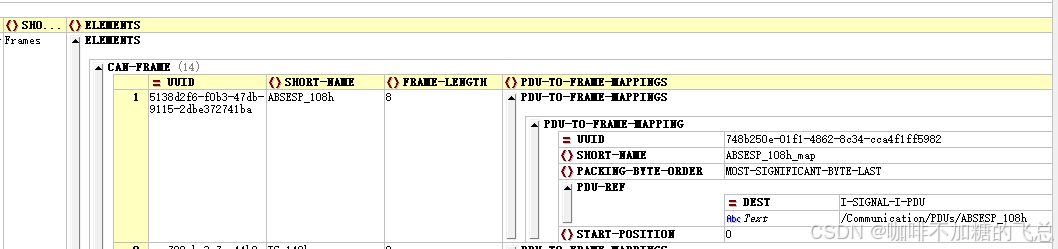

1 Frames

包含报文的定义，通过引用Pdu，Pdu又引用Signal，最终和Signal建立关联。

• CAN-FRAME：CAN报文
  • SHORT-NAME：报文的名称
  • FRAME-LENGTH：报文的长度
  • PDU-TO-FRAME-MAPPINGS：引用的Pdu
    • PACKING-BYTE-ORDER：定义了Pdu字节和打包到报文中的顺序。
      • MOST-SIGNIFICANT-BYTE-FIRST：最高有效字节位于最低地址【BigEndian or  Motorola-Format】
      • MOST-SIGNIFICANT-BYTE-LAST：最高有效字节位于最高地址【LittleEndian or  Intel-Format】
      • OPAQUE：对于不透明的数据字节序转换必须配置为Opaque
    • PDU-REF：引用一个Pdu
    • START-POSITION：定义了Pdu在一个报文里的起始位位置。

Please note that the absolute position of the Pdu in the Frame is determined by the definition of the packingByteOrder attribute. If Big Endian is specified, the start position indicates the bit position of the most significant bit in the Frame. If Little Endian is specified, the start position indicates the bit position of the least significant bit in the Frame. The bit counting in byte 0 starts with bit 0 (least significant bit). The most significant bit in byte 0 is bit 7. The Pdus are byte aligned in a Frame and only the values 0, 8, 16, 24,... (for little endian) and 7, 15, 23, ... (for big endian) are allowed.

2 Signals

ISignal(ISignalGroup)代表交互层的SystemSignal(SystemSignalGroup)。

• I-SIGNAL不是真正的Signal，而是Signal的接口，其中包含了大部分Signal的数据信息。
  • SHORT-NAME：ISignal的名称
  • DESC： 对ISignal的描述
  • DATA-TYPE-POLICY：给定数据类型的策略
    • legacy
    • network Representation FromComSpec
    • override
    • transformingISignal
  • INIT-VALUE：定义初始
