1.概述

（1）Revit.API.dll:访问Revit的程序、文件、图元参数、数据库级的方法，接口（IExternalDBAApplication） Revit.APIUI.dll：包含操作和用户界面的API接口：
IExternalCommand、IExternalApplication、Selection、RibbonPanel、RibbonItem及子类、TaskDialogs（任务对话框）
（2）创建插件必须在DLL中提供接入点类型（IExternalCommand、IExternalApplication、IExternalDBApplication），会议事件方式运行或按钮手工启动；

2.外部命令（External Commands）

（1）可添加到：外部工具面板、插件选项卡、自定义区面板.在Revit启动时读取清单文件（.addin文件）识别。
（2）外部命令接口IExternalCommand(public class *** : IExternalCommand)的抽象命令Execute（）三参数：
1）commandData（ExternalCommandData）：包含引用的外部命令所需视图，用于检索Revit数据；
2）message（String）：返回错误信息
3）elements（ElementSet）：元素集
（3）return：返回结果：失败、成功或取消

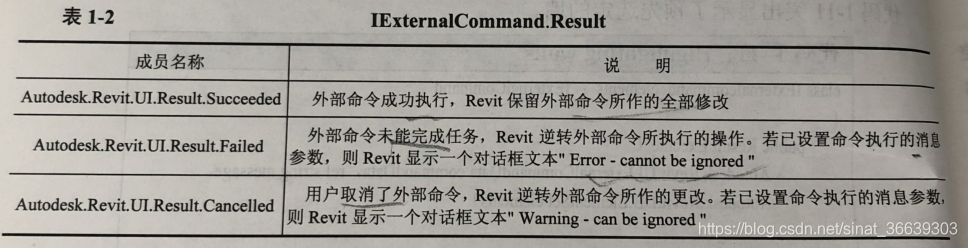

外部命令的结果：
在这里插入图片描述

（4）IExternalCommandAvailability：此接口控制外部命令按钮是否可用
