Altium Designer 10 入门学习笔记 - 新建工程、文件

Altium Designer 10 - 新建工程、文件

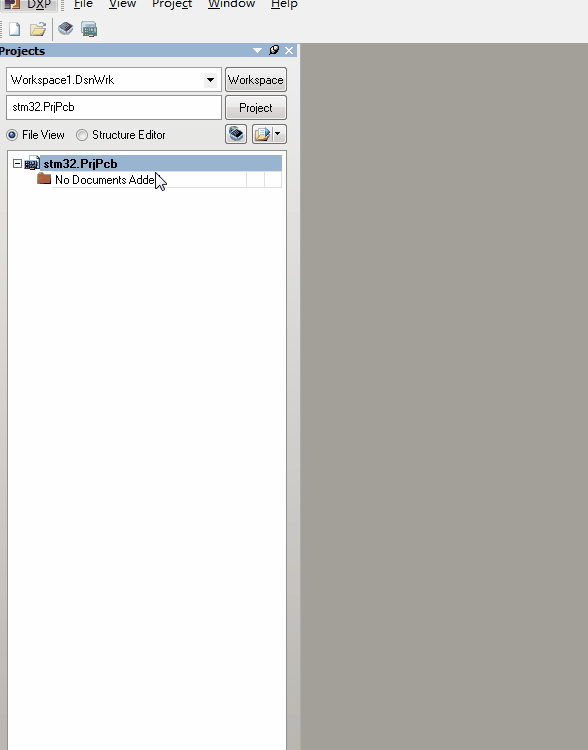

1、创建新的项目文件

执行菜单命令：“File”（文件）→ “New”（新建） → “Project”（项目） → “PCB Project”（印制电路板项目），如下图所示。

创建成功后，保存至相应目录下，保存成功后，目录下会生成一个后缀名为“.PrjPCB”的项目文件。

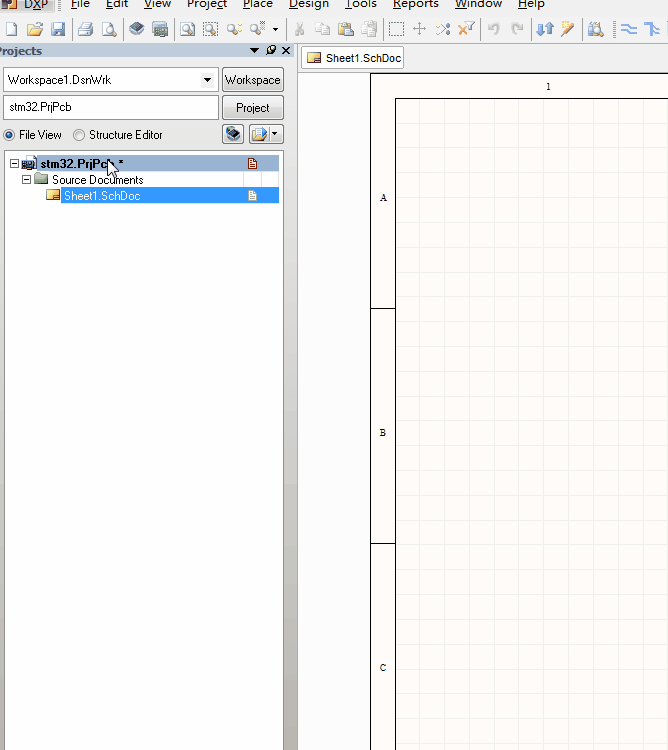

2、新建原理图文件

在左边Project选项卡中，右键点击工程文件→ “Add New to Project”（在项目下新建） → “Schematic”（原理图），面板中将出现一个新的原理图文件。

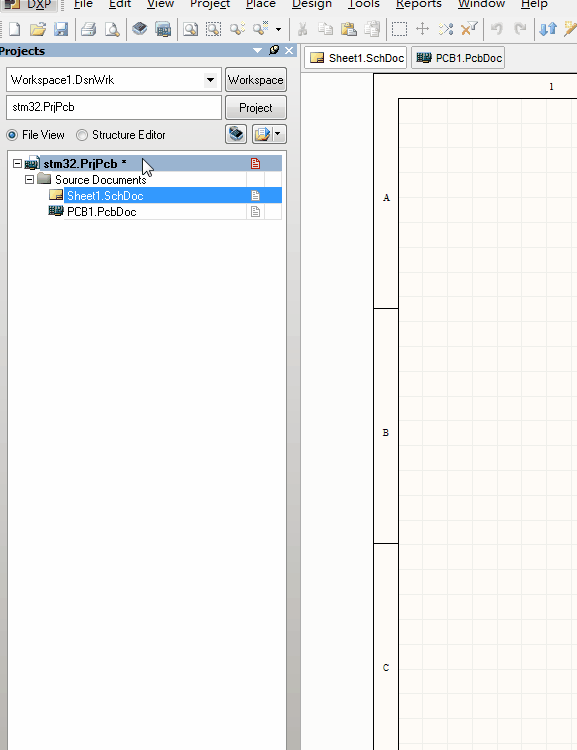

3、新建PCB文件

在左边Project选项卡中，右键点击工程文件→ “Add New to Project”（在项目下新建） → “PCB”（印制电路板），面板中将出现一个新的PCB文件。

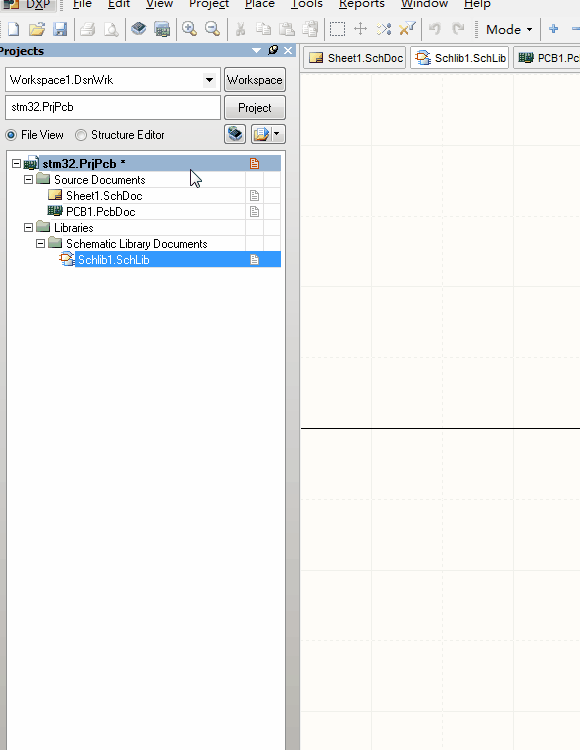

4、新建原理图元件库

在左边Project选项卡中，右键点击工程文件→ “Add New to Project”（在项目下新建） → “Schematic Library”（原理图库），面板中将出现一个新的原理图库文件。

5、新建PCB元件库

在左边Project选项卡中，右键点击工程文件→ “Add New to Project”（在项目下新建） → “PCB Library”（原理图库），面板中将出现一个新的PCB库文件。
