【嵌入式】HC32F07X 使用I2C外设读取LM75温度传感器数据

目录

一 背景说明

二 原理分析

三 代码实现

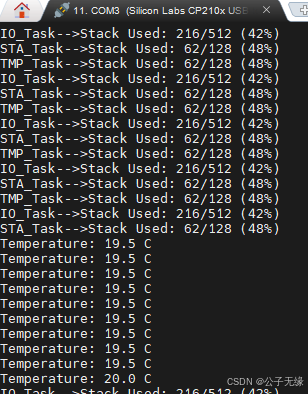

四 测试效果

---

一 背景说明

        使用小华（华大）的MCU HC32F07X实现使用I2C外设读取LM75温度传感器数据。

二 原理分析

        I2C的实际使用需要了解三个部分，I2C协议原理、从机设备（LM75传感器）的使用说明、主机设备（HX32F07X的I2C外设）。

【1】I2C协议原理：

        关于 I2C协议，这边推荐B站博主 工科男孙老师 的几段视频，深入浅出讲解得非常详细：

1. UART那么好用，为什么单片机还需要I2C和SPI？_哔哩哔哩_bilibili
2. 单片机I2C通信入门(上)：硬件部分有哪些注意点?_哔哩哔哩_bilibili
3. 单片机I2C通信入门(下)：三份文件搞清楚I2C通信协议_哔哩哔哩_bilibili

        I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
        主器件用于启动总线传送数据，并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件．在总线上主和从、发和收的关系不是恒定的，而取决于此时数据传送方向。如果主机要发送数据给从器件，则主机首先寻址从器件，然后主动发送数据至从器件，最后由主机终止数据传送；如果主机要接收从器件的数据，首先由主器件寻址从器件．然后主机接收从器件发送的数据，最后由主机终止接收过程。在这种情况下．主机负责产生定时时钟和终止数据传送。

        SDA（串行数据线）和SCL（串行时钟线）都是双向I/O线，接口电路为开漏输出。需通过上拉电阻接电源VCC。当总线空闲时，两根线都是高电平，连接总线的外同器件都是CMOS器件，输出级也是开漏电路。在总线上消耗的电流很小，因此，总线上扩展的器件数量主要由电容负载来决定，因为每个器件的总线接口都有一定的等效电容。而线路中电容会影响总线传输速度。当电容过大时，有可能造成传输错误。所以，其负载能力为400pF，因此可以估算出总线允许长度和所接器件数量。
        主器件用于启动总线传送数据，并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件。在总线上主和从、发和收的关系不是恒定的，而取决于此时数据传送方向。如果主机要发送数据给从器件，则主机首先寻址从器件，然后主动发送数据至从器件，最后由主机终止数据传送；如果主机要接收从器件的数据，首先由主器件寻址从器件。然后主机接收从器件发送的数据，最后由主机终止接收过程。在这种情况下。主机负责产生定时时钟和终止数据传送。

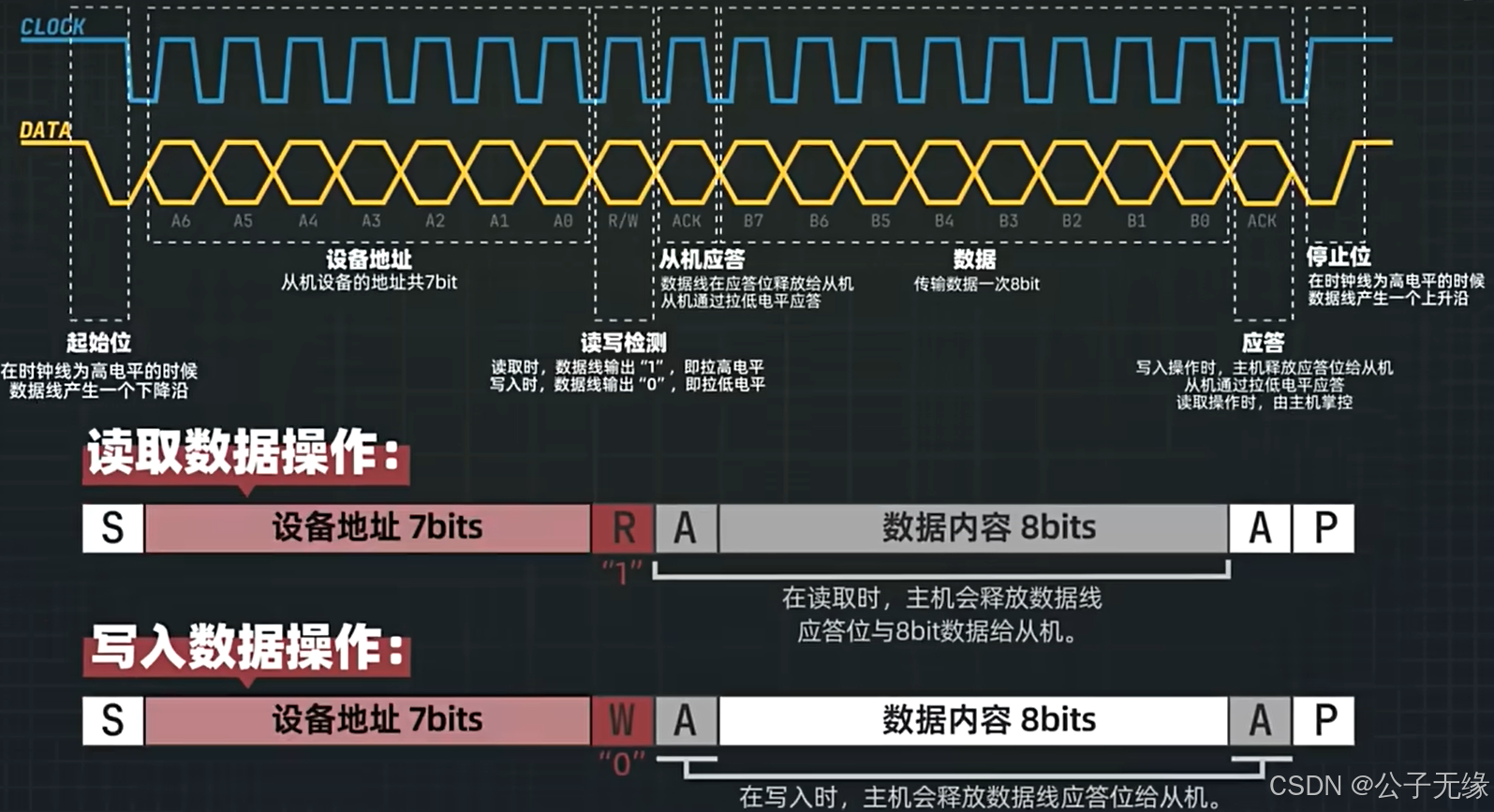

        其读写时序如下，注意几点：

        （1） I2C是通过 从机地址（7位） + R/W读写标志（1位） 来进行读写操作区分的；

        （2）等待应答ASK的时间不能忘；

【2】LM75说明书（LM75BDP-HXY -PDF数据手册-参考资料-立创商城）：

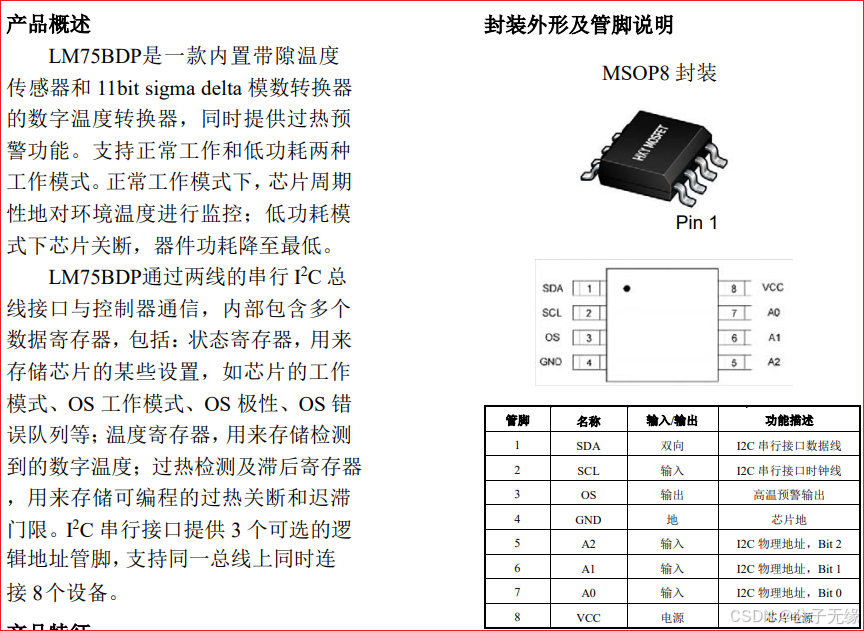

        （1）产品概述如下：

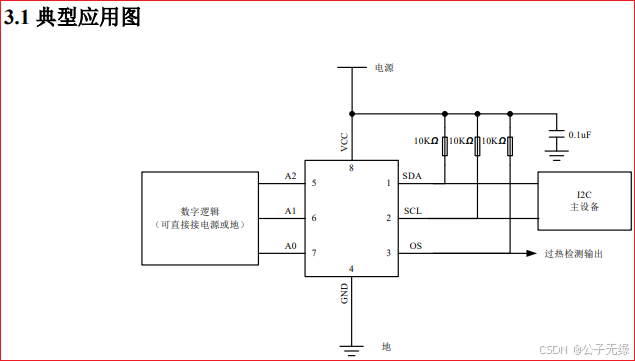

        （2）典型电路如下，注意上拉10K电阻（因总线上串接的I2C设备数量来做取值，过大可能会导致信号失真，过小可能会浪费能量或者无法将总线电压拉低到低电平，甚至可能会烧毁电路）：

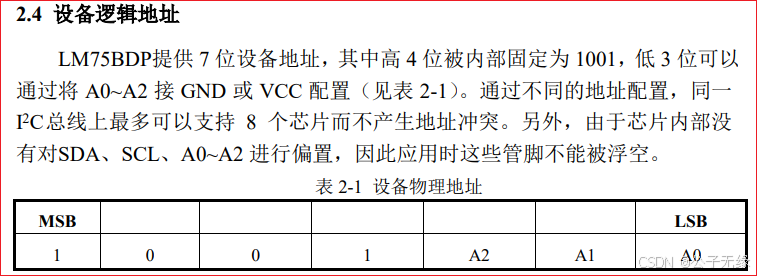

        （3）如果A0/A1/A2均接地的话，其逻辑地址为0x48：

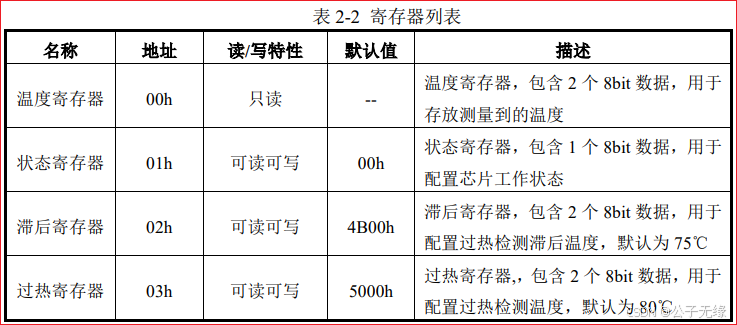

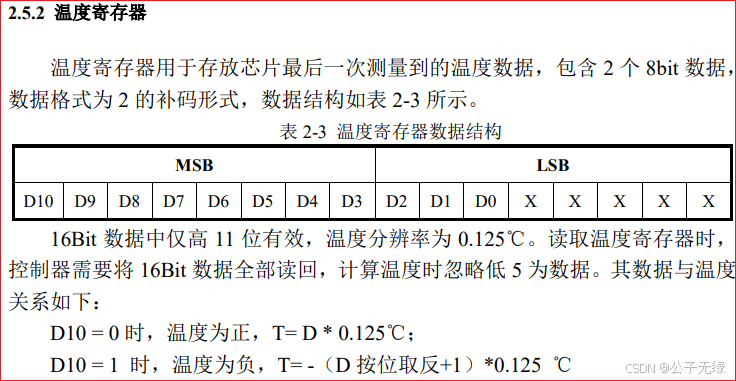

        （3）只需要读取温度寄存器的内容，所以从机内存地址为0x00：

        （4）采样温度与实际温度的对应关系如下：

【3】HC32F07X的I2C外设说明书（HC32F072PATA-LQFP100 -PDF数据手册-参考资料-立创商城）

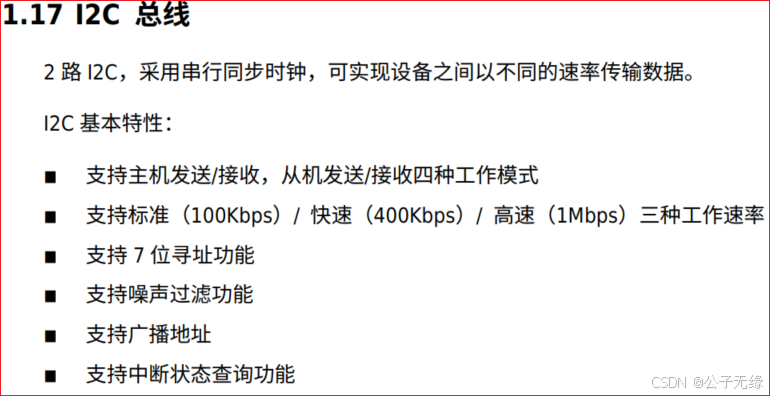

        （1）I2C总线概述：

        （2）状态码表述：

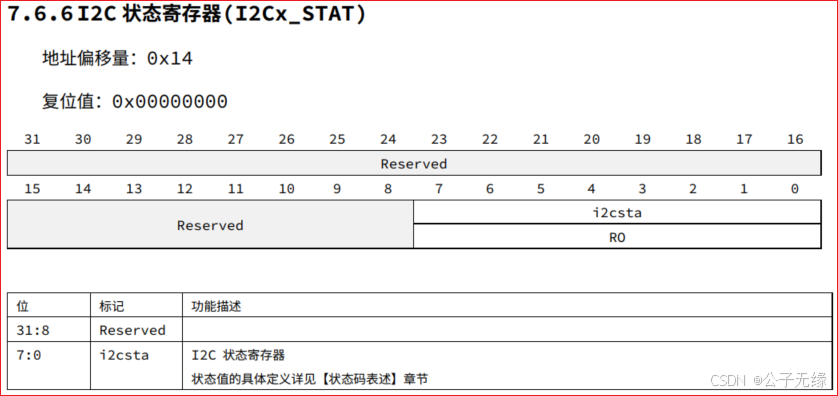

        这边特别注意HC32F07X上提供了一个状态寄存器 I2Cx_STAT ，可以实时查询该寄存器的值，以便知晓当前I2C总线通讯处于一个什么状态：

三 代码实现

        根据上面三方面的内容，可以写代码：

        【1】官方提供的驱动库 HC32F072_DDL_Rev1.2.0 ，调用里面的 i2c.c / i2c.h 驱动支持：

        i2c.c如下：

/******************************************************************************
 * Copyright (C) 2021, Xiaohua Semiconductor Co., Ltd. All rights reserved.
 *
 * This software component is licensed by XHSC under BSD 3-Clause license
 * (the "License"); You may not use this file except in compliance with the
 * License. You may obtain a copy of the License at:
 *                    opensource.org/licenses/BSD-3-Clause
 *
 ******************************************************************************/

/******************************************************************************
 * @file   i2c.c
 *
 * @brief  Source file for I2C functions
 *
 * @author MADS Team
 *
 ******************************************************************************/

/******************************************************************************/
/* Include files                                                              */
/******************************************************************************/
#include "i2c.h"

/**
 *******************************************************************************
 ** \addtogroup I2cGroup
 ******************************************************************************/
//@{

/******************************************************************************/
/* Local function prototypes ('static')                                       */
/******************************************************************************/

/**
 ******************************************************************************
 ** \brief  I2C设置波特率配置寄存器
 **
 ** \param [in] u8Tm 波特率配置值
 **
 ** \retval enRet 成功或失败
 **
 ******************************************************************************/
 en_result_t I2C_SetBaud(M0P_I2C_TypeDef* I2Cx, uint8_t u8Tm)
 {
     en_result_t enRet = Error;

     I2Cx->TM = u8Tm;

     enRet = Ok;
     return enRet;
 }
 /**
 ******************************************************************************
 ** \brief  I2C功能设置相关函数
 **
 ** \param [in] enFunc功能参数
 **
 ** \retval enRet 成功或失败
 **
 ******************************************************************************/
en_result_t I2C_SetFunc(M0P_I2C_TypeDef* I2Cx, en_i2c_func_t enFunc)
{
    en_result_t enRet = Error;

    SetBit((uint32_t)&I2Cx->CR, enFunc, TRUE);

    enRet = Ok;
    return enRet;
}
 /**
 ******************************************************************************
 ** \brief  I2C功能清除相关函数
 **
 ** \param [in] enFunc功能参数
 **
 ** \retval enRet 成功或失败
 **
 ******************************************************************************/
 en_result_t I2C_ClearFunc(M0P_I2C_TypeDef* I2Cx, en_i2c_func_t enFunc)
 {
    en_result_t enRet = Error;

    SetBit((uint32_t)&I2Cx->CR, enFunc, FALSE);

    enRet = Ok;
    return enRet;
 }
 /**
 ******************************************************************************
 ** \brief  I2C获取中断标记函数
 **
 ** \param 无
 **
 ** \retval bIrq中断标记
 **
 ******************************************************************************/
boolean_t I2C_GetIrq(M0P_I2C_TypeDef* I2Cx)
{
    if(I2Cx->CR&0x8)
    {
        return TRUE;
    }
    else
    {
        return FALSE;
    }
}
/**
 ******************************************************************************
 ** \brief  I2C清除中断标记函数
 **
 ** \param 无
 **
 ** \retval bIrq中断标记
 **
 ******************************************************************************/
en_result_t I2C_ClearIrq(M0P_I2C_TypeDef* I2Cx)
{
    en_result_t enRet = Error;

    I2Cx->CR &= ~0x8u;

    enRet = Ok;
    return enRet;
}
 /**
 ******************************************************************************
 ** \brief  I2C获取相关状态
 **
 ** \param 无
 **
 ** \retval I2C状态
 **
 ******************************************************************************/
uint8_t I2C_GetState(M0P_I2C_TypeDef* I2Cx)
{
    uint8_t u8State = 0;

    u8State = I2Cx->STAT;

    return u8State;
}

/**
 ******************************************************************************
 ** \brief  字节数据写函数
 **
 ** \param  u8Data写数据
 **
 ** \retval 写数据是否成功
 **
 ******************************************************************************/
en_result_t I2C_WriteByte(M0P_I2C_TypeDef* I2Cx, uint8_t u8Data)
{
    en_result_t enRet = Error;

    I2Cx->DATA = u8Data;

    enRet = Ok;
    return enRet;
}
/**
 ******************************************************************************
 ** \brief  字节数据读函数
 **
 ** \param  无
 **
 ** \retval 读取数据
 **
 ******************************************************************************/
uint8_t I2C_ReadByte(M0P_I2C_TypeDef* I2Cx)
{
    uint8_t u8Data = 0;

    u8Data = I2Cx->DATA;

    return u8Data;
}

/**
 ******************************************************************************
 ** \brief  I2C模块初始化
 **
 ** \param pstcI2CCfg初始化配置结构体
 **
 ** \retval 初始化是否成功
 **
 ******************************************************************************/
en_result_t I2C_Init(M0P_I2C_TypeDef* I2Cx, stc_i2c_cfg_t *pstcI2CCfg)
{
   en_result_t enRet = Error;
   uint8_t     u8Tm;

   if(M0P_I2C0 == I2Cx)
   {
       M0P_RESET->PERI_RESET0 &= ~(uint32_t)0x10u;
       M0P_RESET->PERI_RESET0 |= (uint32_t)0x10u;
   }
   else
   {
       M0P_RESET->PERI_RESET0 &= ~(uint32_t)0x20u;
       M0P_RESET->PERI_RESET0 |= (uint32_t)0x20u;
   }

   I2Cx->CR = 0;
   I2Cx->CR = pstcI2CCfg->enMode;

   if((pstcI2CCfg->u32Baud<<4) > pstcI2CCfg->u32Pclk)
   {
        return Error;
   }

   if(I2cMasterMode == pstcI2CCfg->enMode)
   {
        I2Cx->TMRUN = TRUE;
        ///< Fsck = Fpclk/8*(Tm+1)
        u8Tm = ((pstcI2CCfg->u32Pclk / pstcI2CCfg->u32Baud) >> 3) - 1;
        if(9 > u8Tm)
        {
            I2C_SetFunc(I2Cx,I2cHlm_En);
        }
        enRet = I2C_SetBaud(I2Cx, u8Tm);
   }
   else
   {
        I2Cx->TMRUN = FALSE;
        pstcI2CCfg->u8SlaveAddr = (uint8_t)(((uint32_t)pstcI2CCfg->u8SlaveAddr<<1)|(pstcI2CCfg->bGc));
        I2Cx->ADDR = pstcI2CCfg->u8SlaveAddr;
   }

   return enRet;
}

//@} // I2cGroup

        i2c.h如下：

/******************************************************************************
 * Copyright (C) 2021, Xiaohua Semiconductor Co., Ltd. All rights reserved.
 *
 * This software component is licensed by XHSC under BSD 3-Clause license
 * (the "License"); You may not use this file except in compliance with the
 * License. You may obtain a copy of the License at:
 *                    opensource.org/licenses/BSD-3-Clause
 *
 ******************************************************************************/

/******************************************************************************
 * @file   i2c.h
 *
 * @brief  Header file for I2C functions
 *
 * @author MADS Team
 *
 ******************************************************************************/

#ifndef __I2C_H__
#define __I2C_H__

#include "ddl.h"


/**
 *******************************************************************************
 ** \defgroup I2cGroup Inter-Integrated Circuit (I2C)
 **
 **
 ******************************************************************************/
//@{

/******************************************************************************/
/* Global pre-processor symbols/macros ('#define')                            */
/******************************************************************************/
/******************************************************************************
 * Global type definitions
 ******************************************************************************/

 /**
 ******************************************************************************
 ** \brief I2C功能配置
 *****************************************************************************/
typedef enum en_i2c_func
{
    I2cModule_En = 6u,  ///<I2C模块使能
    I2cStart_En  = 5u, ///<开始信号
    I2cStop_En   = 4u, ///<结束信号
    I2cAck_En    = 2u, ///<应答信号
    I2cHlm_En    = 0u, ///<高速使能
}en_i2c_func_t;

 /**
 ******************************************************************************
 ** \brief I2C模式配置
 *****************************************************************************/
typedef enum en_i2c_mode
{
    I2cMasterMode = 0x40u,  ///<I2C主机模式
    I2cSlaveMode  = 0x44u,  ///<I2C从机模式
}en_i2c_mode_t;

/**
 ******************************************************************************
 ** \brief I2C初始化配置结构
 *****************************************************************************/
typedef struct stc_i2c_cfg
{
    uint32_t        u32Pclk;        ///<Pclk 设置(Hz)
    uint32_t        u32Baud;        ///<I2C通信波特率(Hz)
    en_i2c_mode_t   enMode;         ///<I2C主从模式配置
    uint8_t         u8SlaveAddr;    ///<从机地址配置(如果需要)
    boolean_t       bGc;            ///<广播地址使能(如果需要)
}stc_i2c_cfg_t;

/******************************************************************************
 * Global variable declarations ('extern', definition in C source)
 *****************************************************************************/

/******************************************************************************
 * Global function prototypes (definition in C source)
 *****************************************************************************/
 //I2C初始化函数
 en_result_t I2C_Init(M0P_I2C_TypeDef* I2Cx,stc_i2c_cfg_t *pstcI2CCfg);
 //设置波特率配置寄存器
 en_result_t I2C_SetBaud(M0P_I2C_TypeDef* I2Cx,uint8_t u8Tm);
 //I2C功能设置函数
 en_result_t I2C_SetFunc(M0P_I2C_TypeDef* I2Cx,en_i2c_func_t enFunc);
  //I2C功能清除函数
 en_result_t I2C_ClearFunc(M0P_I2C_TypeDef* I2Cx,en_i2c_func_t enFunc);
 //获取中断标记SI
 boolean_t I2C_GetIrq(M0P_I2C_TypeDef* I2Cx);
  //清除中断标记SI
 en_result_t I2C_ClearIrq(M0P_I2C_TypeDef* I2Cx);
 //获取状态
 uint8_t I2C_GetState(M0P_I2C_TypeDef* I2Cx);

 //字节写函数
 en_result_t I2C_WriteByte(M0P_I2C_TypeDef* I2Cx,uint8_t u8Data);

//字节读函数
uint8_t I2C_ReadByte(M0P_I2C_TypeDef* I2Cx);

//@} // I2cGroup

#ifdef __cplusplus
#endif

#endif /* __I2C_H__ */
/******************************************************************************
 * EOF (not truncated)
 *****************************************************************************/

        【2】GPIO以及I2C外设初始化：

//LM75温度传感器
#define I2C1_LM75_SCL_PORT    GpioPortB
#define I2C1_LM75_SCL_PIN     GpioPin13
#define I2C1_LM75_SDA_PORT    GpioPortB
#define I2C1_LM75_SDA_PIN     GpioPin14

#define LM75_ADDRESS        0x48    // LM75的I2C地址
#define LM75_REG_ADDRESS    0x00    // LM75的读取寄存器地址


/**************************************************************************
* 函数名称： I2C_Tmp_Init
* 功能描述： I2C温度传感器初始化
**************************************************************************/
void I2C_Tmp_Init(void)
{
    stc_gpio_cfg_t stcGpioCfg;
    DDL_ZERO_STRUCT(stcGpioCfg);                 ///< 初始化结构体变量的值为0
    Sysctrl_SetPeripheralGate(SysctrlPeripheralGpio,TRUE);  ///< 开启GPIO时钟门控

    stcGpioCfg.enDir = GpioDirOut;               ///< 端口方向配置->输出
    stcGpioCfg.enOD = GpioOdEnable;              ///< 端口开漏输出配置->开漏输出使能
    stcGpioCfg.enPu = GpioPuEnable;              ///< 端口上拉配置->使能
    stcGpioCfg.enPd = GpioPdDisable;             ///< 端口下拉配置->禁止
    stcGpioCfg.bOutputVal = TRUE;                ///< 默认高电平

    Gpio_Init(I2C1_LM75_SCL_PORT, I2C1_LM75_SCL_PIN, &stcGpioCfg);      ///< 初始化SCL
    Gpio_Init(I2C1_LM75_SDA_PORT, I2C1_LM75_SDA_PIN, &stcGpioCfg);      ///< 初始化SDA

    Gpio_SetAfMode(I2C1_LM75_SCL_PORT, I2C1_LM75_SCL_PIN, GpioAf2);     ///< 配置SCL
    Gpio_SetAfMode(I2C1_LM75_SDA_PORT, I2C1_LM75_SDA_PIN, GpioAf2);     ///< 配置SDA
}

/**************************************************************************
* 函数名称： I2C_Tmp_Conf
* 功能描述： I2C温度传感器配置
**************************************************************************/
void I2C_Tmp_Conf(void)
{
    stc_i2c_cfg_t stcI2cCfg;
    DDL_ZERO_STRUCT(stcI2cCfg);                             ///< 初始化结构体变量的值为0
    Sysctrl_SetPeripheralGate(SysctrlPeripheralI2c1,TRUE);  ///< 开启I2C1时钟门控

    stcI2cCfg.u32Pclk = Sysctrl_GetPClkFreq();              ///< 获取PCLK时钟
    stcI2cCfg.u32Baud = 100000;                             ///< 波特率100kHz
    stcI2cCfg.enMode  = I2cMasterMode;                      ///< I2C主机模式
    stcI2cCfg.u8SlaveAddr = LM75_ADDRESS;                   ///< 从地址，主模式无效
    stcI2cCfg.bGc = FALSE;                                  ///< 广播地址应答使能关闭，主模式无效
    I2C_Init(M0P_I2C1, &stcI2cCfg);                         ///< 模块初始化
}

        【3】传感器值I2C读取与转换：

/**************************************************************************
* 函数名称： LM75_ReadTemperature
* 功能描述： I2C温度传感器值读取
**************************************************************************/
en_result_t LM75_ReadTemperature(M0P_I2C_TypeDef* I2Cx, uint8_t u8Addr,uint8_t *pu8Data,uint32_t u32Len)
{
    en_result_t enRet = Error;
    uint8_t u8i=0,u8State;

    I2C_SetFunc(I2Cx,I2cStart_En);

    while(1)
    {
        while(0 == I2C_GetIrq(I2Cx))
        {}
        u8State = I2C_GetState(I2Cx);
        switch(u8State)
        {
            case 0x08:                                 ///< 已发送起始条件，将发送SLA+W
                I2C_ClearFunc(I2Cx,I2cStart_En);
                I2C_WriteByte(I2Cx,(LM75_ADDRESS << 1));
                break;
            case 0x18:                                 ///< 已发送SLA+W,并接收到ACK
                I2C_WriteByte(I2Cx,u8Addr);            ///< 发送从机内存地址
                break;
            case 0x28:                                 ///< 已发送数据，接收到ACK, 此处是已发送从机内存地址u8Addr并接收到ACK
                I2C_SetFunc(I2Cx,I2cStart_En);         ///< 发送重复起始条件
                break;
            case 0x10:                                 ///< 已发送重复起始条件
                I2C_ClearFunc(I2Cx,I2cStart_En);
                I2C_WriteByte(I2Cx,(LM75_ADDRESS << 1)|0x01);///< 发送SLA+R，开始从从机读取数据
                break;
            case 0x40:                                 ///< 已发送SLA+R，并接收到ACK
                if(u32Len>1)
                {
                    I2C_SetFunc(I2Cx,I2cAck_En);       ///< 使能主机应答功能
                }
                break;
            case 0x50:                                 ///< 已接收数据字节，并已返回ACK信号
                pu8Data[u8i++] = I2C_ReadByte(I2Cx);
                if(u8i==u32Len-1)
                {
                    I2C_ClearFunc(I2Cx,I2cAck_En);     ///< 已接收到倒数第二个字节，关闭ACK应答功能
                }
                break;
            case 0x58:                                 ///< 已接收到最后一个数据，NACK已返回
                pu8Data[u8i++] = I2C_ReadByte(I2Cx);
                I2C_SetFunc(I2Cx,I2cStop_En);          ///< 发送停止条件
                break;
            case 0x38:                                 ///< 在发送地址或数据时，仲裁丢失
                I2C_SetFunc(I2Cx,I2cStart_En);         ///< 当总线空闲时发起起始条件
                break;
            case 0x48:                                 ///< 发送SLA+R后，收到一个NACK
                I2C_SetFunc(I2Cx,I2cStop_En);          ///< 发送停止条件
                I2C_SetFunc(I2Cx,I2cStart_En);         ///< 发送起始条件
                break;
            default:
                I2C_SetFunc(I2Cx,I2cStart_En);         ///< 其他错误状态，重新发送起始条件
                break;
        }
        I2C_ClearIrq(I2Cx);                            ///< 清除中断状态标志位
        if(u8i==u32Len)                                ///< 数据全部读取完成，跳出while循环
        {
                break;
        }
    }
    enRet = Ok;
    return enRet;
}

/**************************************************************************
* 函数名称： LM75_ConvertToCelsius
* 功能描述： I2C温度传感器值转换
**************************************************************************/
float LM75_ConvertToCelsius(uint16_t rawData)
{
    float temperature;
    rawData >>= 7; // 取高 9 位
    if (rawData & 0x100) // 判断是否为负数
    {
        rawData |= 0xFE00; // 符号扩展
    }
    temperature = (int16_t)rawData * 0.5f; // 转换为实际温度
    return temperature;
}

        【4】再附一个主机写入的例程（本例中没有用到）：

/**
 ******************************************************************************
 ** \brief  主机发送函数
 **
 ** \param u8Addr从机内存地址，pu8Data写数据，u32Len写数据长度
 **
 ** \retval 写数据是否成功
 **
 ******************************************************************************/
en_result_t I2C_MasterWriteData(M0P_I2C_TypeDef* I2CX,uint8_t u8Addr,uint8_t *pu8Data,uint32_t u32Len)
{
    en_result_t enRet = Error;
    uint8_t u8i=0,u8State;
    I2C_SetFunc(I2CX,I2cStart_En);
    while(1)
    {
        while(0 == I2C_GetIrq(I2CX))
        {;}
        u8State = I2C_GetState(I2CX);
        switch(u8State)
        {
            case 0x08:                               ///< 已发送起始条件
                I2C_ClearFunc(I2CX,I2cStart_En);
                I2C_WriteByte(I2CX,I2C_SLAVEADDR);   ///< 从设备地址发送
                break;
            case 0x18:                               ///< 已发送SLA+W，并接收到ACK
                I2C_WriteByte(I2CX,u8Addr);          ///< 从设备内存地址发送
                break;
            case 0x28:                               ///< 上一次发送数据后接收到ACK
                I2C_WriteByte(I2CX,pu8Data[u8i++]);  ///< 继续发送数据
                break;
            case 0x20:                               ///< 上一次发送SLA+W后，收到NACK
            case 0x38:                               ///< 上一次在SLA+读或写时丢失仲裁
                I2C_SetFunc(I2CX,I2cStart_En);       ///< 当I2C总线空闲时发送起始条件
                break;
            case 0x30:                               ///< 已发送I2Cx_DATA中的数据，收到NACK，将传输一个STOP条件
                I2C_SetFunc(I2CX,I2cStop_En);        ///< 发送停止条件
                break;
            default:
                break;
        }
        if(u8i>u32Len)
        {
            I2C_SetFunc(I2CX,I2cStop_En);            ///< 此顺序不能调换，出停止条件
            I2C_ClearIrq(I2CX);
            break;
        }
        I2C_ClearIrq(I2CX);                          ///< 清除中断状态标志位
    }
    enRet = Ok;
    return enRet;
}

        【5】将其放到 FreeRTOS的子任务中实现：

/**************************************************************************
* 函数名称： TMP_Task
* 功能描述： 状态子任务
**************************************************************************/
uint8_t temp_test[2]={0x00};
float temperature;

void TMP_Task(void* param)
{
    //按钮初始化
    IN_Key_Init();
    //蜂鸣器初始化
    OUT_Beep_Init();

    //I2C温度传感器初始化
    I2C_Tmp_Init();
    I2C_Tmp_Conf();

	while(1)
	{
        if(IN_KEY_GET())
        {
            //检测按钮未按下打印任务栈
            UBaseType_t uxUsedStackSize = TMP_TASK_SIZE - uxTaskGetStackHighWaterMark(NULL);
            UBaseType_t uxUsagePercentage = (uxUsedStackSize * 100) / TMP_TASK_SIZE;
            Dbg_Printf("TMP_Task-->Stack Used: %u/%u (%u%%)\r\n",
                   (unsigned int)uxUsedStackSize,
                   (unsigned int)TMP_TASK_SIZE,
                   (unsigned int)uxUsagePercentage);

            Gpio_ClrIO(OUT_BEEP_PORT, OUT_BEEP_PIN);    //禁止蜂鸣器
        }
        else
        {
            //检测按钮按下打印温度数据
            LM75_ReadTemperature(M0P_I2C1, LM75_REG_ADDRESS, temp_test, 2);
            temperature = LM75_ConvertToCelsius((temp_test[0] << 8) | temp_test[1]);
            Dbg_Printf("Temperature: %.1f C\r\n", temperature);

            Gpio_SetIO(OUT_BEEP_PORT, OUT_BEEP_PIN);    //使能蜂鸣器
        }

        vTaskDelay(1000);
	}
}

四 测试效果

        测试能够通过LM75正常读取数据：
