chart使用总结

C#chart使用总结

Chart的拖入

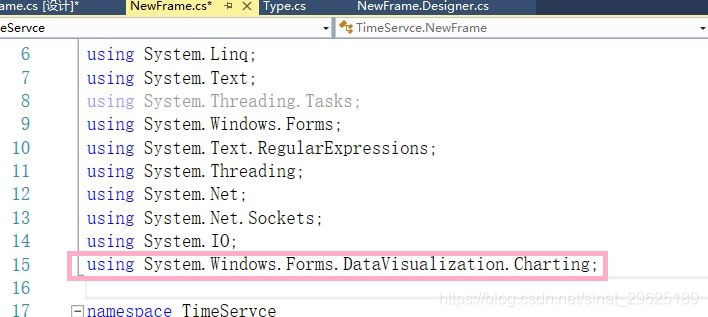

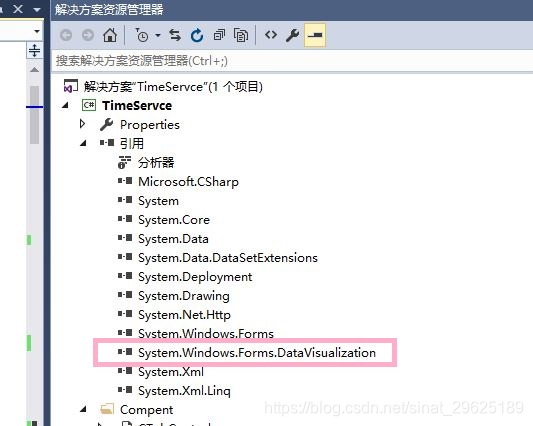

1. 首先在引用处添加引用System.Windows.Forms.DataVisualization

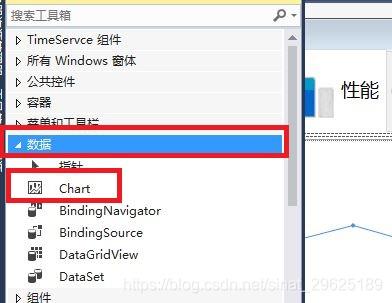

2. 然后在工具栏找到数据然后出现Chart

拖入界面如图

Chart的属性设置

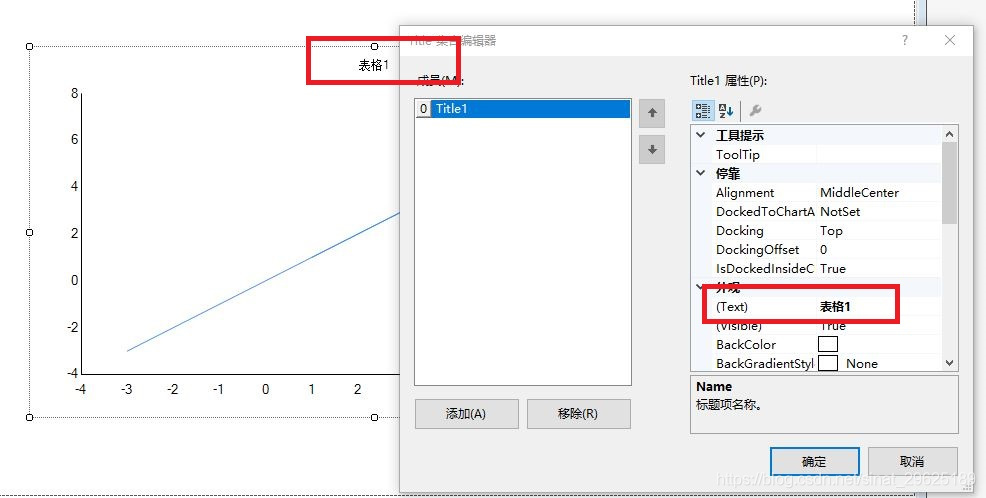

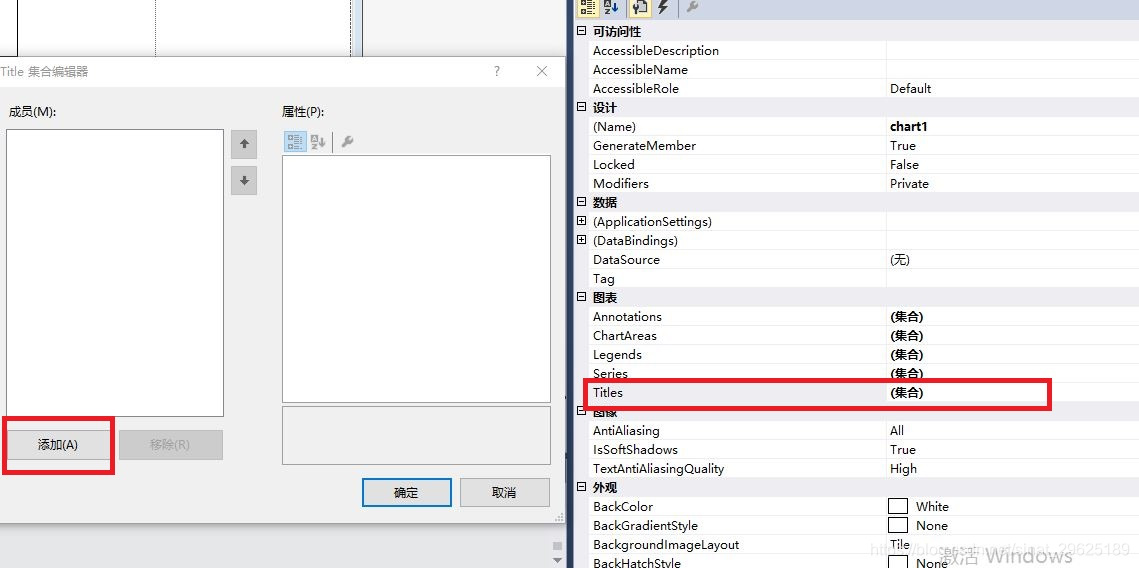

1. 表名设置
   在Titles这个集合中填加一个titles成员，设置它的Text就可以

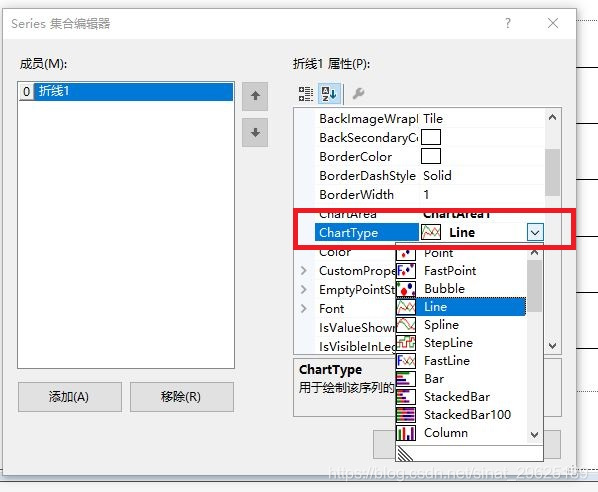

2. 图表类型及名字设置
   设置Series的Name就是折线的名字，设置其ChartType就是它的图标类型折线、柱状等

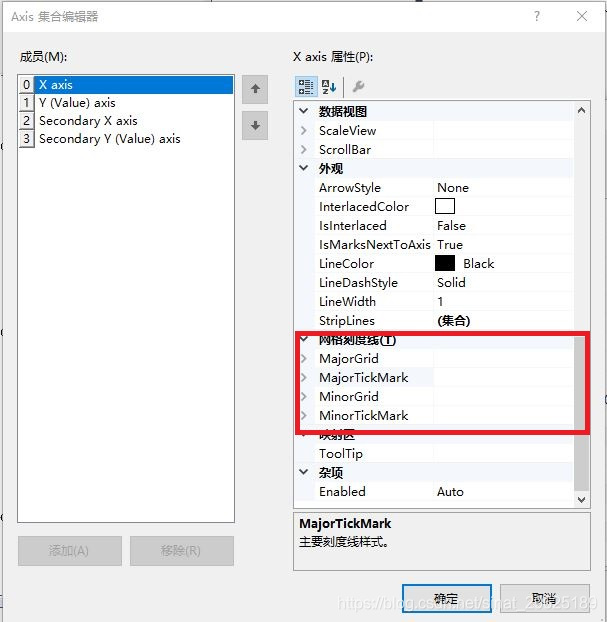

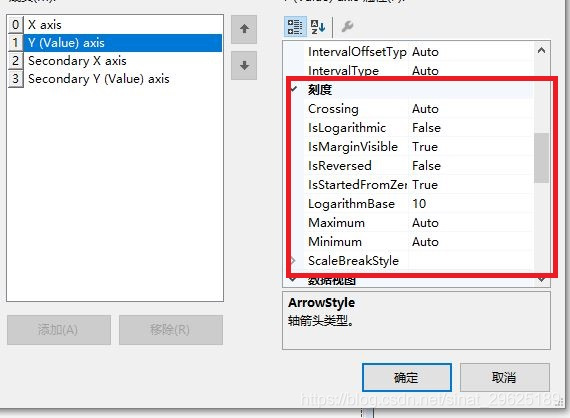

3. 图表坐标轴设置

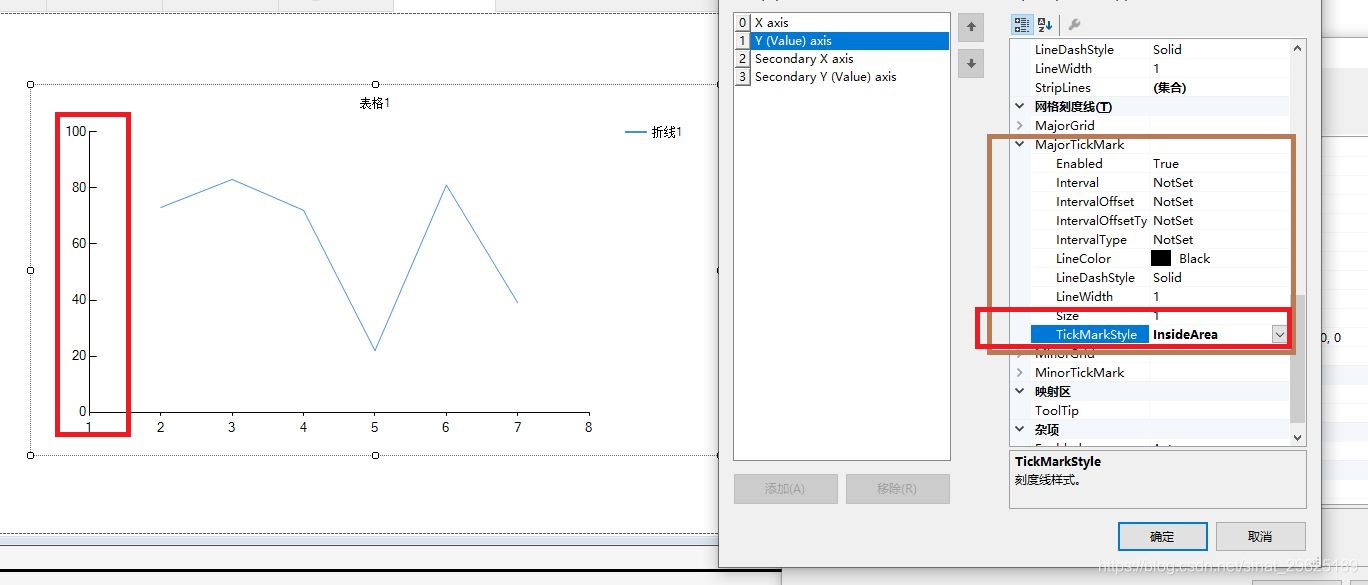

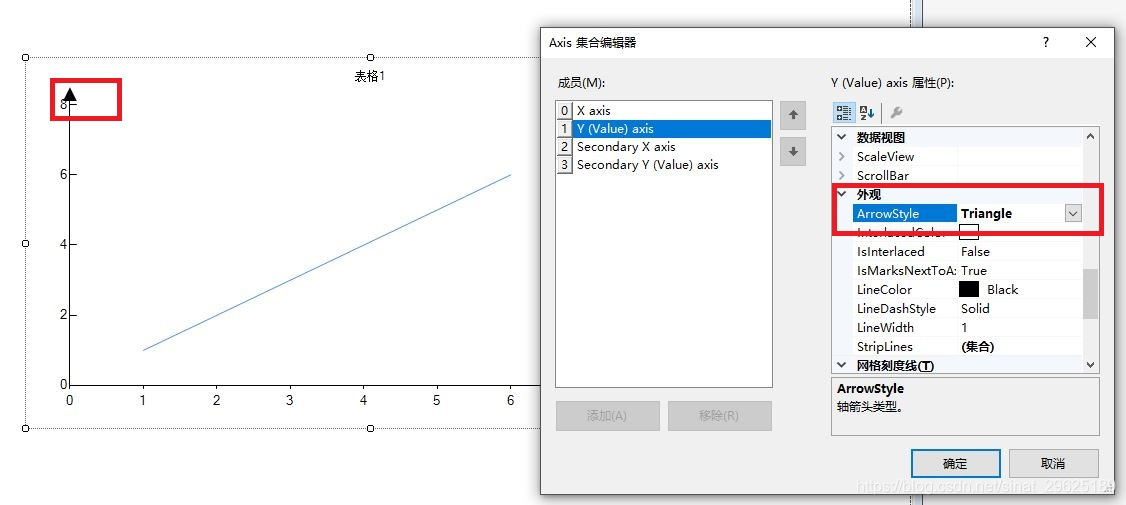

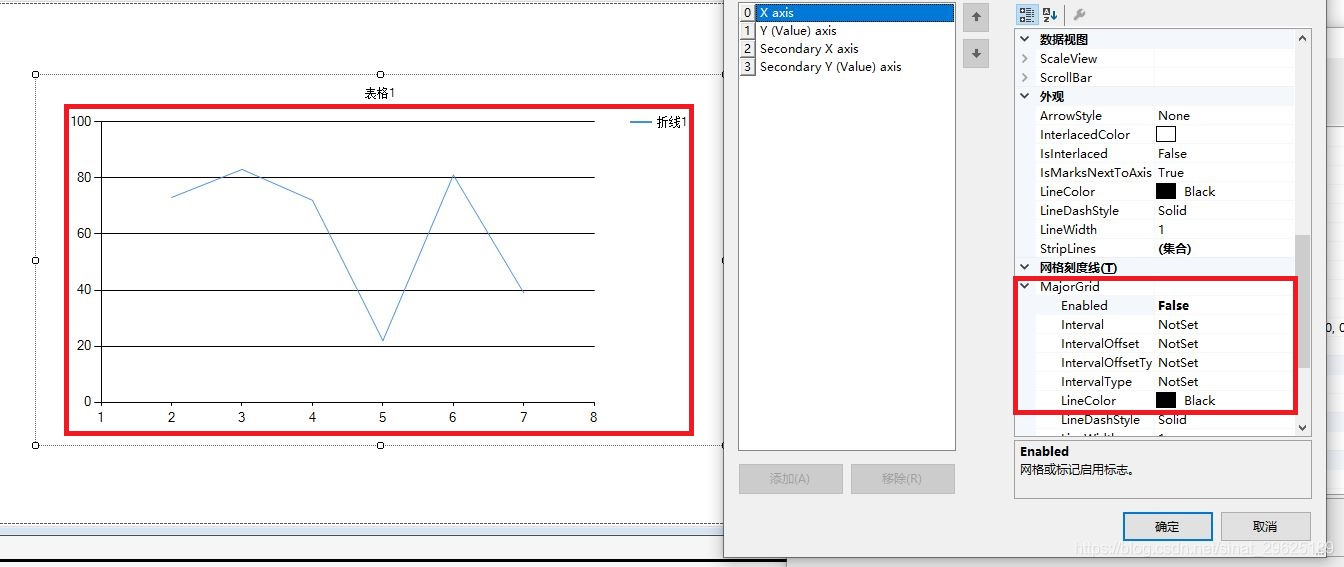

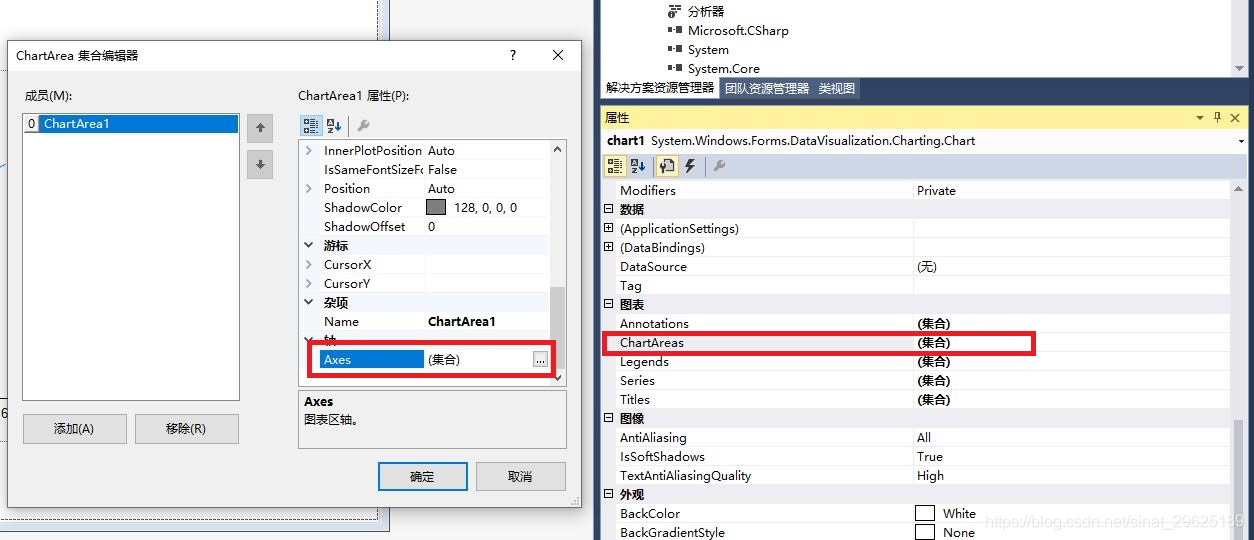

   ChartAreas中有Axes为坐标轴设置

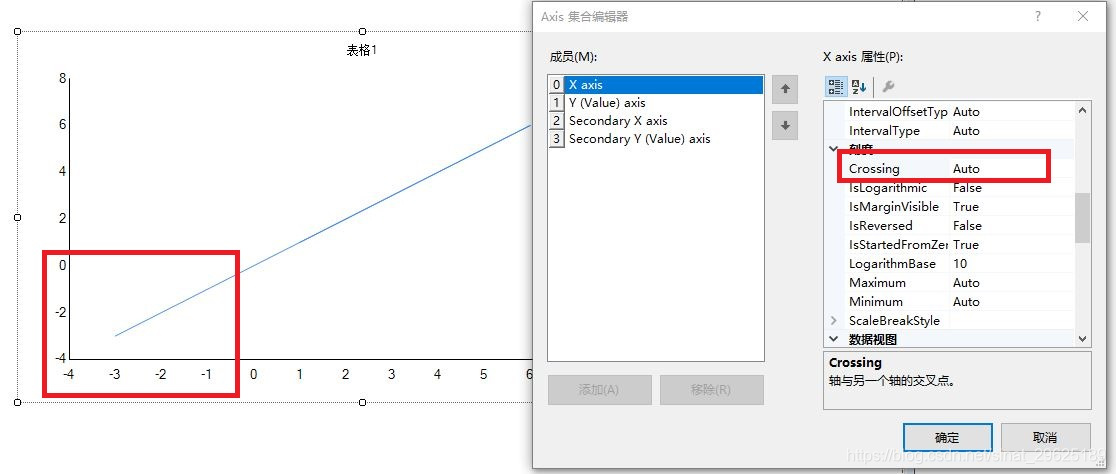

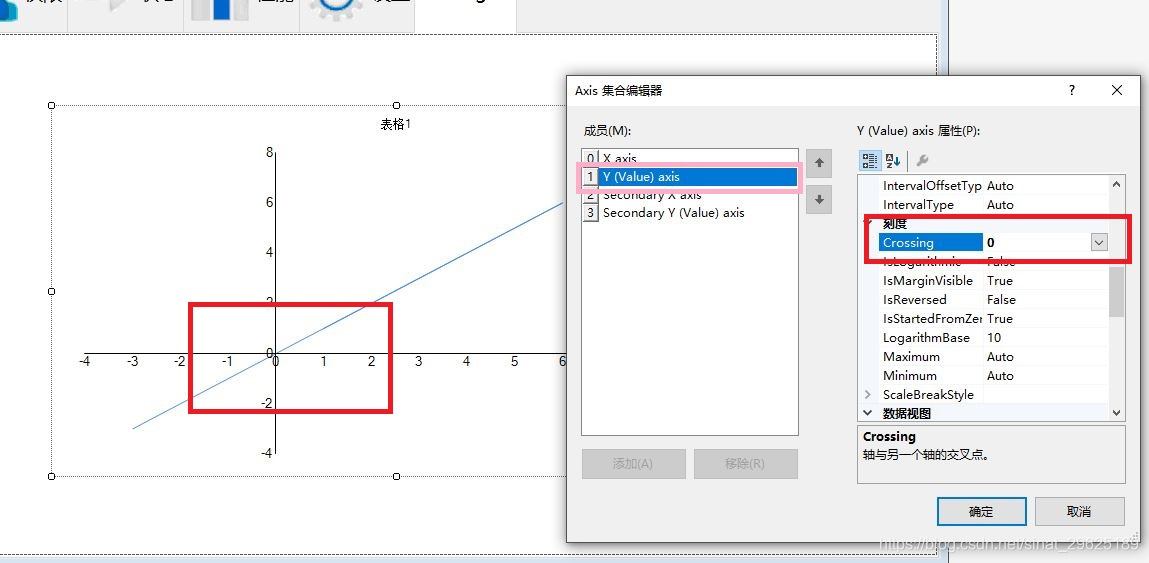

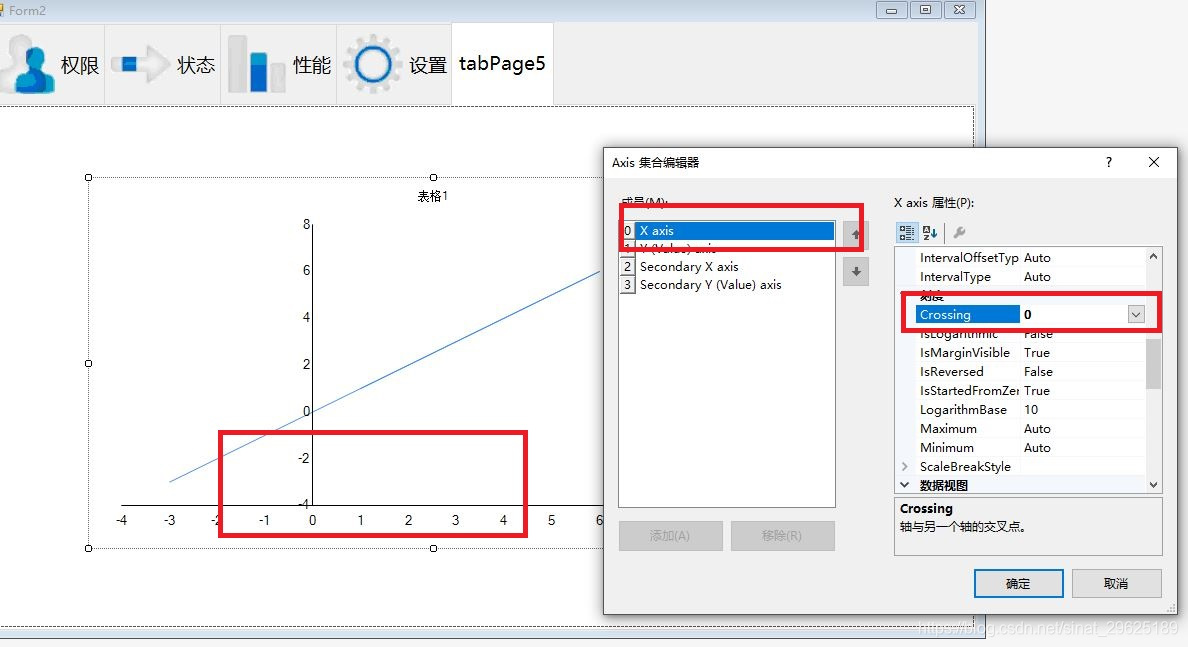

   原点位置设置




   更详细的属性设置介绍，这篇里有：https://blog.youkuaiyun.com/qq_27825451/article/details/81305387

Chart数据绑定

我主要使用了两个
第一个：一个点一个点添加

aa的结构是：List<List<double>> 要画两个图，chLinkDelay是一个，chSyncAccuErr是另一个
所以List<double>中有两个值，bb[0]是LinkDelay，bb[1]是SyncAccuErr
foreach (var bb in aa.Value)
{
         chLinkDelay.Series[0].Points.AddXY(aa.Value.IndexOf(bb), bb[0]);
         chSyncAccuErr.Series[0].Points.AddXY(aa.Value.IndexOf(bb), bb[1]);
}

第二个：使用List添加
tyLinkDelay和tySyncAccuErr的结构是List；txData的结构是List就是点数

chLinkDelay.Series[0].Points.AddXY(txData, tyLinkDelay);
chSyncAccuErr.Series[0].Points.DataBindXY(txData, tySyncAccuErr);

添加线条：

Series ss = new Series();
ss.ChartType = SeriesChartType.Line;
ss.MarkerStyle = MarkerStyle.Diamond;
Series ss1 = new Series();
ss1.ChartType = SeriesChartType.Line;
ss1.MarkerStyle = MarkerStyle.Diamond;
chLinkDelay.Series.Add(ss);
chSyncAccuErr.Series.Add(ss1);

一开始使用这样添加，结果chLinkDelay的绘图出错，后发现因为ss与chart绑定状态，

Series ss = new Series();
ss.ChartType = SeriesChartType.Line;
ss.MarkerStyle = MarkerStyle.Diamond;
chLinkDelay.Series.Add(ss);
chSyncAccuErr.Series.Add(ss);

然后数据添加是这样添加

chLinkDelay.Series[0].Points.AddXY(txData, tyLinkDelay);
chSyncAccuErr.Series[0].Points.DataBindXY(txData, tySyncAccuErr);

结果就是ss变为chSyncAccuErr的数据，chLinkDelay的绘图Y值也与chSyncAccuErr一样
