##实现功能
用Android studio 进行编译一个程序。程序要求：

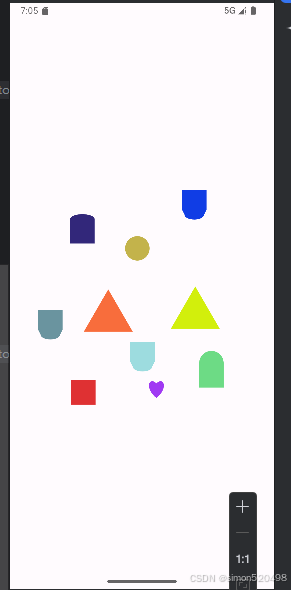

1、点击空白区域能产生随机图形（简单图形有：三角形，圆形，矩形：复杂图形：凹字形，凸字形，拱门形，心形）

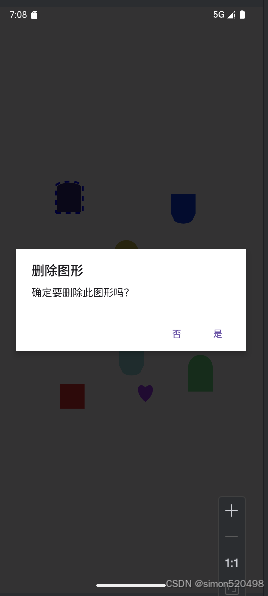

2、点击图形可以弹出是否删除的会话框

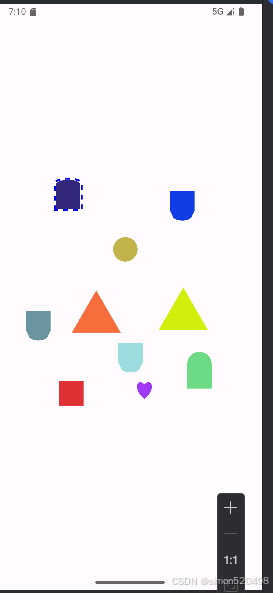

3、长按图形可以对图形进行推拽

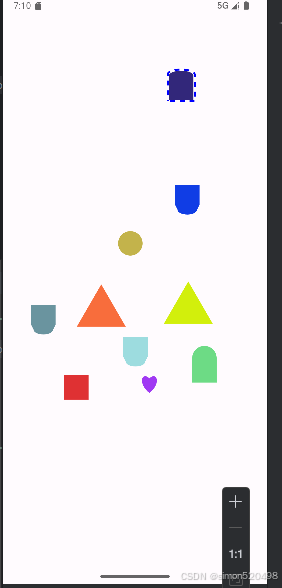

4、附加功能：使点击图形的时候能够被识别：添加流动的虚线框
##重要的功能弄块
1、对Paint类、Path类、Canvas类的使用，图形绘画和虚线边框绘画部分
2、对点击事件识别onTouchEvent触摸事件（ACTION_DOWN、ACTION_MOVE、ACTION_UP）
##功能进程分析
首先是对鼠标点击事件进行过程分析，总共分三个进程，分别为鼠标点击时（ACTION_DOWN），鼠标移动时（ACTION_MOVE），鼠标抬起时（ACTION_UP）。
1、当为鼠标点击时（ACTION_DOWN）：首先要识别空白画面是否有图形，如果没有则生成图形，如果存在图形就进行手势的点击检测，以便进行下一步的判断。
2、对有图形的手势的点击检测：如果点击时间小于500毫秒则为点击事件，对接鼠标抬起时（ACTION_UP）事件，弹出是否删除的会话框。
3、对有图形的手势的点击检测：如果点击时间长于500毫秒则为长按事件，对接鼠标移动时（ACTION_MOVE）事件，可以进行移动图形
注意：流动边框的添加应伴随于鼠标点击的过程。
#这是我写的类的分类，以下会逐步解释每个部分
1、CustomCanvasView类的构建意义和相关代码
构建意义：进行相关属性的定义，如Paint、Path、Canva、Random、ValueAnimator(动画相关类)、坐标等。
进行对全局属性的定义于设置，如对图形的填充方式（FILL），对图形边框的填充方式（STORK
）以及绘画边框的颜色和流动情况
CustomCanvasView:
import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.*;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import androidx.appcompat.app.AlertDialog;
import java.util.ArrayList;
import java.util.Random;
// 自定义绘图视图，继承自Android的View类
public class CustomCanvasView extends View {
private ArrayList<Shape> shapes = new ArrayList<>(); // 存储所有图形的列表
private Paint paint, borderPaint; // 主画笔（填充图形）和边框画笔（绘制选中效果）
private Random random = new Random(); // 随机数生成器，用于创建随机颜色和图形类型
private Shape selectedShape;// 当前选中的图形对象
private float lastX, lastY; // 记录上次触摸点的坐标
private float phase; // 虚线动画的相位（控制虚线流动）
private ValueAnimator phaseAnimator; // 相位动画控制器
// 构造函数，初始化视图
public CustomCanvasView(Context context, AttributeSet attrs) {
super(context, attrs);
init(); // 调用初始化方法
}
// 初始化方法：设置画笔和动画
private void init() {
// 初始化主画笔（填充图形用）
paint = new Paint();
paint.setAntiAlias(true); // 开启抗锯齿
paint.setStyle(Paint.Style.FILL); // 填充模式
// 初始化边框画笔（选中效果用）
borderPaint = new Paint();
borderPaint.setAntiAlias(true);
borderPaint.setStyle(Paint.Style.STROKE); // 描边模式
borderPaint.setStrokeWidth(8); // 边框粗细
borderPaint.setColor(Color.BLUE); // 边框颜色
// 创建虚线动画（让边框虚线流动起来）
phaseAnimator = ValueAnimator.ofFloat(0, 100); // 动画数值范围 // 创建浮点数值动画器，数值范围从0到100（用于驱动相位变化）
phaseAnimator.setDuration(1500); // 设置动画持续时间为1500毫秒（1.5秒）
phaseAnimator.setRepeatCount(ValueAnimator.INFINITE); // 设置无限循环模式（动画会持续重复播放）
phaseAnimator.addUpdateListener(animation -> { // 添加动画更新监听器（每帧更新时触发）
phase = (float) animation.getAnimatedValue(); // 获取当前动画值并更新相位变量（强制转换为float类型）
invalidate(); // 请求重绘视图（自动调用View的onDraw方法）
});
phaseAnimator.start(); // 启动动画（开始执行数值变化）
}
// 绘制方法（Android系统自动调用）
@Override
protected void onDraw(Canvas canvas) { // 绘制方法（Android系统自动调用）
super.onDraw(canvas);
// 增强型for循环：遍历shapes集合中的所有元素
// Shape shape : shapes → 每次循环将集合元素赋值给shape变量
for (Shape shape : shapes) {
// 调用当前图形的draw方法，完成基础绘制
// paint: 图形填充画笔，canvas: 绘制画布
shape.draw(paint, canvas);
// 检查当前图形是否被选中
// shape.isSelected → 访问图形的选中状态属性（假设为布尔类型）
if (shape.isSelected) {
// 如果被选中，调用drawBorder方法绘制特殊边框
// borderPaint: 边框专用画笔（通常设置虚线样式）
// phase: 虚线动画相位值（控制虚线流动效果）
shape.drawBorder(borderPaint, canvas, phase);
}
}
}
// 处理触摸事件的方法
@Override
public boolean onTouchEvent(MotionEvent event) {
float x = event.getX();// 获取触摸点坐标
float y = event.getY();
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:// 手指按下
handleTouchDown(x, y);
return true;
case MotionEvent.ACTION_MOVE:// 手指移动
handleTouchMove(x, y);
return true;
case MotionEvent.ACTION_UP:// 手指抬起
handleTouchUp();
return true;
}
return super.onTouchEvent(event);
}
// 处理按下事件
private void handleTouchDown(float x, float y) {
selectedShape = findShape(x, y); // 1. 查找点击位置是否有图形 findShape(x, y)
lastX = x;
lastY = y; // 2. 记录当前触摸点坐标
// 遍历图形集合中的所有图形对象
for (Shape shape : shapes) {
// 设置当前图形的选中状态：只有当该图形是当前选中对象时才标记为选中
// （通过对象地址比较实现精准匹配）
shape.setSelected(shape == selectedShape);
}
// 判断当前是否存在已选中的图形
if (selectedShape == null) {
// 当没有选中任何图形时：
// 根据点击坐标(x,y)和随机数生成器，通过工厂模式创建随机类型的新图形
// 并将新图形添加到图形集合中（例如圆形/矩形等）
shapes.add(ShapeFactory.createRandomShape(x, y, random));
} else {
// 当存在选中图形时：
// 启动长按手势检测（通常通过Handler.postDelayed实现计时逻辑）
// 0.5秒后若仍未松开手指，则触发拖拽操作（防止误触）
startDragDetection();
}
invalidate();// 刷新界面
}
// 处理移动事件
// 处理触摸移动事件的方法，参数x/y表示当前触摸点坐标
private void handleTouchMove(float x, float y) {
// 检查当前是否存在被选中的图形且处于拖动状态
if (selectedShape != null && selectedShape.isDragging()) {
// 计算x轴方向移动距离$dx = x - \text{lastX}$
float dx = x - lastX;
// 计算y轴方向移动距离$dy = y - \text{lastY}$
float dy = y - lastY;
// 调用图形对象的移动方法，传入$x$/$y$轴偏移量
selectedShape.move(dx, dy);
// 更新记录的上次触摸点x坐标（用于下次计算偏移量）
lastX = x;
// 更新记录的上次触摸点y坐标（用于下次计算偏移量）
lastY = y;
// 请求重绘视图（触发onDraw()更新图形位置）
invalidate();
}
}
// 处理抬起事件
private void handleTouchUp() {
// 如果不是拖动状态，显示删除对话框
if (selectedShape != null && !selectedShape.isDragging()) {
showDeleteDialog();
}
if (selectedShape != null) {// 结束拖动状态
selectedShape.setDragging(false);
}
}
// 启动长按检测（延迟500毫秒）
private void startDragDetection() {
postDelayed(() -> {
if (selectedShape != null) {
selectedShape.setDragging(true);
}
}, 500);
}
// 显示删除确认对话框
private void showDeleteDialog() {
new AlertDialog.Builder(getContext())
.setTitle("删除图形")
.setMessage("确定要删除此图形吗？")
.setPositiveButton("是", (dialog, which) -> {
shapes.remove(selectedShape);
invalidate();
})
.setNegativeButton("否", null)
.show();
}
// 查找包含指定坐标的图形（从后往前找，实现上层优先）
// 定义私有方法，用于根据坐标查找符合条件的图形
private Shape findShape(float x, float y) {
// 逆向遍历图形列表（从最后一个元素开始）
// 目的：实现"最后添加的图形优先检测"的层叠逻辑
for (int i = shapes.size()-1; i >= 0; i--) {
// 获取当前索引对应的图形对象
Shape shape = shapes.get(i);
// 检测坐标(x,y)是否在当前图形范围内
if (shape.contains(x, y)) {
// 找到符合条件的图形，立即返回
return shape;
}
}
// 遍历完所有图形仍未找到，返回null表示未命中
return null;
}2、Shape基类的构建意义和代码
构建意义：进行所有图形产生的共有功能的抽象如：主题绘画方法、边框绘画方法、边界检测方法、移动方法、被选中和拖拽状态
Shape:
abstract class Shape {
protected float x, y;// 图形中心坐标
protected int color; // 图形颜色
private boolean isDragging = false;// 是否正在拖动
public boolean isSelected = false;// 是否被选中
// 构造函数
public Shape(float x, float y, int color) {
this.x = x;
this.y = y;
this.color = color;
}
// 抽象方法：由子类实现具体绘制逻辑
public abstract void draw(Paint paint, Canvas canvas);
// 抽象方法：绘制选中边框
public abstract void drawBorder(Paint borderPaint, Canvas canvas, float phase);
// 抽象方法：检测坐标是否在图形内
public abstract boolean contains(float touchX, float touchY);
// 公共方法 // 移动图形的方法
public void move(float dx, float dy) {
x += dx;
y += dy;
}
// Getter和Setter方法
// 设置当前对象是否被选中的状态
public void setSelected(boolean selected) {
isSelected = selected; // 将参数值直接赋值给成员变量isSelected
}
// 设置当前对象是否处于拖拽状态
public void setDragging(boolean dragging) {
isDragging = dragging; // 将参数值直接赋值给成员变量isDragging
}
// （被注释的获取选中状态方法）
// public boolean isSelected() {
// return isSelected; // 原设计用于返回当前选中状态
// }
// 获取当前拖拽状态
public boolean isDragging() {
return isDragging; // 直接返回成员变量isDragging的值
}
// 通用点击检测方法（使用Android的Region类）
// 检查指定坐标(x,y)是否在Path路径构成的区域内
protected boolean checkInRegion(Path path, float x, float y) {
// 阶段1：计算路径的包围矩形
RectF bounds = new RectF(); // 创建存储边界信息的矩形对象
path.computeBounds(bounds, true); // 计算路径的最小包围矩形，true表示精确计算
// 阶段2：创建路径对应的区域对象
Region region = new Region(); // 创建空区域对象
region.setPath(path, new Region( // 将Path转换为Region，需要指定剪裁范围
(int) bounds.left, // 左边界取整
(int) bounds.top, // 上边界取整
(int) bounds.right, // 右边界取整
(int) bounds.bottom // 下边界取整
)); // 这里创建了一个与路径边界匹配的剪裁区域
// 阶段3：坐标检测
return region.contains((int)x, (int)y); // 将坐标转为整型后检测是否在区域内
}
}3.ShapeFactory类的构建意义和代码
构建意义：因为是点击空白处进行随机图形的生成，所以使用随机数进行实现
ShapeFactory:
class ShapeFactory {
static Shape createRandomShape(float x, float y, Random random) {
// 生成随机类型（1-7）
int type = random.nextInt(7) + 1;
// 生成随机颜色（RGB各分量0-255）
int color = Color.rgb(
random.nextInt(256),
random.nextInt(256),
random.nextInt(256)
);
// 根据类型创建具体图形
switch (type) {
case 1: return new Shape1_Triangle(x, y, color); // 三角形
case 2: return new Shape2_Circle(x, y, color); // 圆形
case 3: return new Shape3_Rectangle(x, y, color); // 矩形
case 4: return new Shape4_ConcaveShape(x, y, color); // 凹形
case 5: return new Shape5_ConvexShape(x, y, color); // 凸形
case 6: return new s6_ArchShape(x, y, color); // 拱门形
case 7: return new Shape7_HeartShape(x, y, color); // 心形
default: return new Shape2_Circle(x, y, color); // 默认返回圆形
}
}
}4、各个图形类应包含图形绘制、流动边框绘制和边界检测
Shape1_Triangle:
class Shape1_Triangle extends Shape {
public Shape1_Triangle(float x, float y, int color) {
super(x, y, color);
}
@Override
public void draw(Paint paint, Canvas canvas) {
paint.setColor(color); // 设置颜色
Path path = createPath(); // 创建路径
canvas.drawPath(path, paint); // 绘制路径
}
@Override
public void drawBorder(Paint borderPaint, Canvas canvas, float phase) {
//设置虚线路径效果，实线20像素+虚线20像素，phase控制起始偏移量（用于动画效果）
borderPaint.setPathEffect(new DashPathEffect(new float[]{20, 20}, phase));
canvas.drawPath(createPath(), borderPaint); // 绘制相同路径作为边框
}
@Override
public boolean contains(float x, float y) {
return checkInRegion(createPath(), x, y);// 使用基类检测方法
}
private Path createPath() {
Path path = new Path();
path.moveTo(this.x, this.y);
path.lineTo(x + 100, y + 173);
path.lineTo(x - 100, y + 173);
path.close();
return path;
}
}Shape2_Circle
class Shape2_Circle extends Shape {
public Shape2_Circle(float x, float y, int color) {
super(x, y, color);
}
@Override
public void draw(Paint paint, Canvas canvas) {
paint.setColor(color);
canvas.drawCircle(x, y, 50, paint);
}
@Override
public void drawBorder(Paint borderPaint, Canvas canvas, float phase) {
borderPaint.setPathEffect(new DashPathEffect(new float[]{20, 20}, phase));
canvas.drawCircle(x, y, 55, borderPaint);
}
@Override
public boolean contains(float x, float y) {
return Math.hypot(x - this.x, y - this.y) <= 50;
}
}3、Shape3_Rectangle
class Shape3_Rectangle extends Shape {
public Shape3_Rectangle(float x, float y, int color) {
super(x, y, color);
}
@Override
public void draw(Paint paint, Canvas canvas) {
paint.setColor(color);
canvas.drawRect(x-50, y-50, x+50, y+50, paint);
}
@Override
public void drawBorder(Paint borderPaint, Canvas canvas, float phase) {
borderPaint.setPathEffect(new DashPathEffect(new float[]{20, 20}, phase));
canvas.drawRect(x-55, y-55, x+55, y+55, borderPaint);
}
@Override
public boolean contains(float x, float y) {
return x >= this.x-50 && x <= this.x+50 &&
y >= this.y-50 && y <= this.y+50;
}
}4、Shape4_ConcaveShape(凹形)
class Shape4_ConcaveShape extends Shape {
public Shape4_ConcaveShape(float x, float y, int color) {
super(x, y, color);
}
@Override
public void draw(Paint paint, Canvas canvas) {
paint.setColor(color);
canvas.drawPath(createMainPath(), paint);
}
@Override
public void drawBorder(Paint borderPaint, Canvas canvas, float phase) {
borderPaint.setPathEffect(new DashPathEffect(new float[]{20, 20}, phase));
canvas.drawPath(createBorderPath(), borderPaint);
}
@Override
public boolean contains(float x, float y) {
return checkInRegion(createMainPath(), x, y);
}
private Path createMainPath() {
Path path = new Path();
path.moveTo(this.x - 50, this.y - 50);
path.lineTo(x + 50, y - 50);
path.lineTo(x + 50, y + 30);
path.arcTo(new RectF(x - 40, y + 30, x + 40, y + 70), 0, 180, false);
path.lineTo(x - 50, y + 30);
path.close();
return path;
}
private Path createBorderPath() {
Path path = new Path();
path.moveTo(x - 55, y - 55);
path.lineTo(x + 55, y - 55);
path.lineTo(x + 55, y + 35);
path.arcTo(new RectF(x - 45, y + 35, x + 45, y + 75), 0, 180, false);
path.lineTo(x - 55, y + 35);
path.close();
return path;
}
}剩下图形以及添加其他图形，大家可以按需添加。
注意：对于图形的绘制如 （x+100，y+100），这里的计算方向于坐标轴相反的，（x，y）都加100像素其位置在（x，y）的左下角！！
5、完整程序演示
1、点击产生的图形
2、点击图形弹出是否删除的会话框，可以看到所点击的图形有虚线框进行标识
3、移动图形，所选图形向上移动，（静态截图显示不了鼠标）
6、如有需要完整代码请私信，谢谢大家的浏览，如有建议欢迎私信^_^
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
