VeryCD emule L2L 实现原理和实现方法介绍(一)

一、引言

VeryCD emule 自去年推出LowToLow功能以来，经过很多网友热心的测试, 到限制为止已经比较稳定的运行了，VeryCD emule 是一个开源软件，我们遵循GPL的开放精神，开放了所有代码,但是emule的各项功能都有很大的完善空间， 我们相信还有很多网络编程爱好者热爱emule这个软件，但是由于没有相关的文档资料，估计想参与的网友可能也不知道该从何下手，因此我们准备在这里陆续贴出些资料，期待更多编程爱好者、网络系统架构师能参与进来，大家一起来完善改进emule这个优秀的P2P软件,大家一起来分享知识,分享编程的乐趣。

二、VeryCD emule L2L相关类简介和架构图

穿透功能代码主要在以下文件中实现:
NatThread.cpp、NatSocket.hcpp、 TraverseBySourceExchange.cpp、TraverseBySvr.cpp、
TraverseStrategy.cpp、 SourceExchangeNAT.cpp

它们主要完成以下类的的具体功能：
CNatThread： 穿透功能的工作线程
CNatSocket： 穿透成功，用于Peer之间通讯（也即FakeTcpSocket,用UDP模拟TCP通信，在这个类中的一些发送接收数据处理的算法我们采用了emule neo Mode的一些实现代码）
CTraverseFactory 策略工厂，创建策略组合
CTraverseBySvr 基于服务器穿透的策略类
CTraverseBySourceExchange 基于源交换穿透的策略类
CUnconnSocket 被动方收到穿透请求，创建CUnconnSocket，开始穿透
CTraverseStrategy 穿透策略类的基类
CSourceExchangeNAT 处理源交换穿透命令

系统静态结构图如下:


三、实现思路

CAsyncSocketEx是TCP socket，emule通过它把数据发送出去。我们扩展了CAsyncSocketEx的Connect， Send， Receive三个函数。如果是穿透连接的话，走UDP穿透的通道，否则就按原来的TCP传输。
这样的好处是：
1 合理性。我们是改进数据传输方式，应该只改动传输相关的类（即CAsyncSocketEx），其它地方代码不应该受到大的改动，对其它逻辑不应该有大的影响。
2 架构上耦合度小。主要是CAsyncSocketEx跟穿透有关系，代码与官方同步时Merge的工作量小。
3. 对上层透明。上层不必关心Peer是不是Low2Low的Peer。

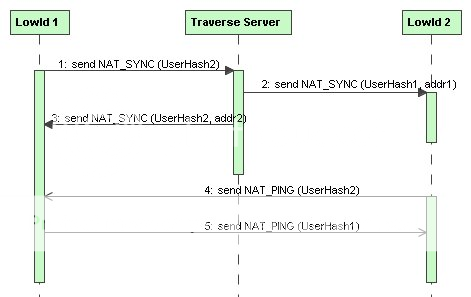

穿透原理图如下


[下一次我们会具体介绍每个类的内部实现机理和一些算法策略，待续...]
mail: emuledev@VeryCD.com
Ps: 转载请注明出处 VeryCD emule 软件开发组 (文档编写yunchenn)
